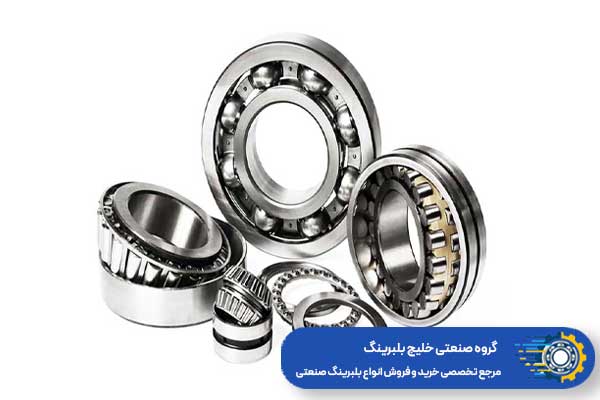

رولبرینگ در صنعت، کاربرد گستردهای دارد؛ از غلتکهای عظیم در خطوط نورد فولاد و سنگشکنهای معدنی گرفته، تا گیربکس خودروها و توربینهای بادی، همگی برای انتقال ایمن نیرو و تحمل بارهای خردکننده، به انواع رولبرینگ وابستهاند.برخی از کاربرد های رولبرینگ در صنایع مختلف عبارتند از:
- صنایع خودروسازی
- صنایع فولاد و فلزات
- صنایع معدنی و حفاری
- صنایع نفت، گاز و پتروشیمی
- صنایع غذایی و دارویی
- صنایع نساجی
- صنایع حملونقل و ریلی
در این مقاله به صورت تخصصی بررسی میکنیم که رولبرینگ در چه صنایعی کاربرد دارد و مهندسان برای مهار فشارهای وحشتناک هر صنعت، دقیقاً از چه نوع رولبرینگی استفاده میکنند. با همراه ما باشید.
چرا رولبرینگ در صنایع سنگین و پرفشار اهمیت دارد؟
صنایع سنگین و ماشینآلات صنعتی به طور مداوم تحت تأثیر سه عامل مخرب قرار دارند: بارهای استاتیک فوقسنگین (وزن خالص خود تجهیزات)، بارهای دینامیک (نیروهای متغیر در حین کار) و شوکهای مکانیکی (ضربات ناگهانی). استفاده از بلبرینگهای معمولی در این شرایط مشکلساز است.
داخل هر بلبرینگ، چند ساچمه کوچک فلزی وجود دارد که بین دو حلقه میچرخند. چون این ساچمهها کاملاً کروی هستند، فقط در یک نقطه با سطح داخلی حلقه تماس دارند؛ درست مثل توپی که روی زمین قرار میگیرد. این نقطه تماس یعنی تمام وزن و فشار دستگاه روی همان نقطه بسیار کوچک متمرکز میشود.
در بارهای عادی این موضوع مشکلی ایجاد نمیکند اما وقتی دستگاه چند تن وزن دارد، آن نقطه کوچک دیگر توان تحمل ندارد و ساچمه دچار تغییر شکل دائمی میشود. در طرف دیگر، رولبرینگ به جای ساچمه کروی، از غلتکهای استوانهای یا بشکهای شکل استفاده میکند. شاید این تفاوت کوچک به نظر برسد، اما نتیجهاش بسیار مهم است.
یک استوانه وقتی روی سطحی قرار میگیرد، نه در یک نقطه، بلکه در یک خط با آن تماس دارد. این خط، سطح تماس را دهها برابر بیشتر از یک نقطه میکند و وقتی سطح تماس بیشتر باشد، فشار تقسیم میشود و هیچ نقطهای زیر فشار له نمیشود. برای همین رولبرینگها در ماشینآلات سنگین صنعتی غیر قابل جایگزینی هستند: آنها میتوانند همزمان بارهای چند تنی را تحمل کنند و چرخش روان را برای انتقال گشتاور فراهم سازند.
همچنین بهتر است بدانید که ما پنج دسته رولبرینگ داریم:
- رولبرینگ استوانهای: غلتکهای استوانهای دارند و بهترین گزینه برای تحمل بارهای شعاعی بسیار سنگین و سرعتهای بالا هستند. این نوع در مدلهای یک، دو یا چند ردیفه تولید میشوند.
- رولبرینگ مخروطی: غلتکهای مخروطی شکل دارند و قادر به تحمل بارهای سنگین ترکیبی (شعاعی و محوری) هستند. معمولاً به صورت جفت استفاده میشوند.
- رولبرینگ بشکهای: دارای غلتکهای بشکهای (کروی) هستند که در یک حلقه بیرونی مشترک قرار دارند، این طراحی اجازه میدهد که رولبرینگ خودتنظیم باشد و ناهمراستایی شفت را تحمل کند
- رولبرینگ سوزنی: غلتکهایی با قطر بسیار کم (سوزنی شکل) دارند و برای مکانهایی با فضای محدود که نیاز به تحمل بار شعاعی دارند، بسیار مناسب هستند
- رولبرینگ کفگرد: مخصوص تحمل بارهای محوری سنگین (عمودی) هستند و نباید بار شعاعی به آنها اعمال شود. این نوع شامل انواع کفگرد استوانهای، مخروطی و بشکهای است.
چه ویژگیهایی باعث میشود رولبرینگ برای کاربردهای صنعتی مناسب باشد؟
استفاده گسترده از رولبرینگها در صنایع مادر، به دلیل ۴ ویژگی متالورژیکی و مکانیکی منحصربهفرد این قطعات است:
ظرفیت بینظیر تحمل بار شعاعی: غلتکهای استوانهای و بشکهای میتوانند بیشترین میزان بار عمود بر محور (بار شعاعی) را در مقایسه با تمام یاتاقانهای غلتشی همسایز خود تحمل کنند.
صلبیت بسیار بالا: در دستگاههایی مثل گیربکسهای صنعتی یا ماشینابزارهای دقیق که شفت نباید کوچکترین لقی یا انحرافی تحت بار داشته باشد، رولبرینگها به دلیل تماس خطی، ساختاری به شدت صلب و یکپارچه ایجاد میکنند.
مهار بارهای ترکیبی: در بسیاری از تجهیزات صنعتی (مثل دیفرانسیلها یا اکسترودرها)، نیروها همزمان به صورت شعاعی و محوری وارد میشوند. برخی رولبرینگها دقیقاً برای تحمل همین بارهای ترکیبی طراحی شدهاند.
مقاومت در برابر خمش شفت (خودتنظیمی): در صنایع سنگین، شفتها به دلیل طول زیاد و وزن بالا معمولاً کمی قوس برمیدارند. ویژگی خودتنظیمی در رولبرینگهای بشکهای باعث میشود تا دستگاه بدون شکستن غلتکها، این انحرافات را در خود هضم کند.
کاربرد رولبرینگ در صنعت فولاد و معادن
صنعت فولاد و معادن یکی از خشنترین و کثیفترین میزبانها برای قطعات مکانیکی است. در این صنایع، تجهیزات علاوه بر تحمل وزنهای بسیار بالا، با حرارت کورهها، گردوغبار شدید و ارتعاشات مداوم دستوپنجه نرم میکنند. کاربرد رولبرینگ در صنعت معدن و فولاد به قدری حیاتی است که توقف یک قطعه، میتواند میلیاردها تومان خسارت ناشی از خواب خط تولید به همراه داشته باشد.
در بخش معادن، سنگشکنهای فکی و مخروطی که برای خرد کردن صخرهها استفاده میشوند، ضربات و شوکهای وحشتناکی به شفت وارد میکنند. همچنین سرندهای ارتعاشی (الکهای صنعتی) دائماً در حال لرزش هستند. در این تجهیزات، فقط رولبرینگهای بشکهای میتوانند به لطف ساختار خودتنظیم و مقاومت تسلیم بالای خود، دوام بیاورند.
در بخش فولاد و ذوب آهن، خطوط نورد گرم و سرد که ورقهای فولادی را پرس و نازک میکنند، به غلتکهایی با وزن چند تن نیاز دارند. شفت این غلتکهای عظیمالجثه معمولاً روی رولبرینگهای استوانهای چندردیفه یا رولبرینگهای بشکهای نصب میشود تا هم در برابر نیروی متقابل پرس مقاومت کنند و هم دقت ضخامت ورق فولادی حفظ شود.
کاربرد رولبرینگ در صنایع سیمان و ماشینآلات سنگین
صنعت سیمان یکی از چالشبرانگیزترین محیطها برای مهندسی مکانیک است. در این صنعت، معلق بودن پودر سیمان در هوا (که به شدت ساینده است)، حرارت بالای کورهها و وزنهای سرسامآور تجهیزات، هر قطعهای را به زانو درمیآورد. ماشینآلات سنگین این کارخانجات برای بقا و کارکرد مداوم، کاملاً به رولبرینگها وابستهاند.
یکی از حیاتیترین بخشهای کارخانه سیمان، کورههای دوار و آسیابهای گلولهای هستند. این سیلندرهای غولپیکر که دهها تن وزن دارند، باید به صورت شبانهروزی بچرخند. برای تحمل این وزن عظیم و همچنین جبران انبساط حرارتی طول کوره، از رولبرینگهای بشکهای سایز بزرگ استفاده میشود.
همچنین در نوار نقالههای طولانی که مواد معدنی را جابهجا میکنند، رولبرینگها به دلیل قابلیت تحمل ارتعاش و گردوغبار (در صورت استفاده از محفظه و آببندی مناسب)، نقش کلیدی در جلوگیری از توقف انتقال مواد دارند.
کاربرد رولبرینگ در گیربکسها، الکتروموتورها و تجهیزات انتقال نیرو
تجهیزات انتقال قدرت قلب تپنده تمام کارخانجات هستند. یک گیربکس صنعتی وظیفه دارد گشتاور موتور را به نیروی قابل استفاده برای دستگاهها تبدیل کند. در داخل این گیربکسها، شفتها و چرخدندهها تحت فشارهای شعاعی و محوری شدیدی قرار دارند.
کاربرد رولبرینگ گیربکس صنعتی به این صورت است که اگر چرخدندهها از نوع مارپیچ باشند، نیروی محوری شدیدی تولید میکنند که مهار آن فقط از عهده رولبرینگهای مخروطی (به صورت جفت) برمیآید. اما اگر با یک گیربکس بسیار فشرده روبهرو باشیم که فضای شعاعی کمی دارد، رولبرینگهای سوزنی وارد عمل میشوند.
از سوی دیگر، در الکتروموتورهای صنعتی پرقدرت و پمپهای سانتریفیوژ که نیازمند چرخش سریع، روان و تحمل بار شعاعی خالص هستند، مهندسان همیشه به سراغ رولبرینگهای استوانهای میروند چون این قطعات کمترین میزان اصطکاک را در خانواده رولبرینگها دارند.
کاربرد رولبرینگ در خودروسازی و ماشینآلات راهسازی
صنعت خودروسازی یکی از بزرگترین مصرفکنندگان یاتاقانها در جهان است. شاید در چرخهای پراید بتوان از بلبرینگ استفاده کرد اما وقتی صحبت از کامیونها، تریلیها و ماشینآلات راهسازی (مثل لودرها و بیلهای مکانیکی) میشود، قواعد بازی تغییر میکند. کاربرد رولبرینگ مخروطی در خودرو، یکی از شناختهشدهترین مباحث مهندسی است.
در توپی چرخ و اکسل خودروهای سنگین، وزن ماشین به سمت پایین (بار شعاعی) و نیروی پیچیدن در جاده به سمت داخل یا خارج (بار محوری) وارد میشود. رولبرینگهای مخروطی به دلیل زاویهدار بودن، این بارهای ترکیبی را با بالاترین پایداری دفع میکنند و ایمنی خودرو را تضمین مینمایند. همچنین در دیفرانسیلها و سیستمهای کلاچ ماشینآلات راهسازی، از رولبرینگهای استوانهای و سوزنی مقاوم در برابر ضربه استفاده میشود.
کاربرد رولبرینگ در صنایع نفت، گاز و پتروشیمی
در صنایع نفت و گاز، تجهیزات باید در شرایط فوقالعاده خشن (فشار بالا، مواد خورنده و حرارت) کار کنند. دکلهای حفاری که مته را به اعماق زمین میفرستند، وزن کل لولههای حفاری را روی یک نقطه متمرکز میکنند. برای مهار این فشار عمودی وحشتناک، از رولبرینگهای کفگرد در سیستمهای تاپدرایو و میز دوار استفاده میشود.
همچنین در پالایشگاهها، برای کمپرسورهای گازی پرفشار و پمپهای گل حفاری که به صورت ۲۴ ساعته در حال پمپاژ مواد سنگین هستند، رولبرینگهای استوانهای و بشکهای با آلیاژهای ضدخوردگی، وظیفه حفظ پایداری شفتها را بر عهده دارند.
کاربرد رولبرینگ در ماشینآلات کشاورزی و خطوط تولید
تراکتورها، کمباینها و ماشینآلات برداشت، دائماً در میان گلولای، کلوخهها و زمینهای ناهموار حرکت میکنند. شفتها و اکسلهای این تجهیزات به شدت در معرض ضربه و انحراف هستند. به همین دلیل، در چرخها و سیستمهای انتقال قدرت ماشینآلات کشاورزی، استفاده از رولبرینگهای بشکهای و مخروطی آببندیشده بسیار رایج است.
در خطوط تولید اتوماتیک (مثل کارخانجات بستهبندی یا مواد غذایی) هم اگرچه وزنها سبکتر است، اما در بخشهایی مانند پرسها، تسمهنقالههای اصلی و میزهای دوار، از رولبرینگهای استوانهای و سوزنی استفاده میشود تا صلبیت و دقت دستگاههای رباتیک حفظ شود.
در هر صنعت از چه نوع رولبرینگی استفاده میشود؟
برای اینکه در زمان طراحی یا خرید قطعات دچار سردرگمی نشوید، کاربرد انواع رولبرینگ در صنایع مختلف را در جدول زیر به صورت خلاصه آوردهایم:
| نوع صنعت / ماشینآلات | تجهیزات هدف | وع رولبرینگ پرکاربرد | دلیل اصلی انتخاب |
|---|---|---|---|
| فولاد و معدن | سنگشکنها، خطوط نورد، سرندها | بشکهای (خودتنظیم) | مقاومت در برابر شوک شدید و خمش شفت |
| خودروسازی سنگین | توپی چرخ، اکسل، دیفرانسیل | مخروطی | توانایی عالی در مهار بارهای ترکیبی (شعاعی + محوری) |
| تجهیزات دوار | الکتروموتورهای بزرگ، کمپرسورها | استوانهای | سرعت بالاتر، اصطکاک کمتر، تحمل بار شعاعی خالص |
| انتقال قدرت و رباتیک | گیربکسهای فشرده، بازوهای صنعتی | سوزنی | اشغال کمترین فضای شعاعی با تحمل بار بسیار بالا |
| نقت، گاز و جرثقیل | دکلهای حفاری، تاورکرینها | کفگرد | تحمل بارهای عمودی سنگین و وزن خالص سازه |
چه عواملی در انتخاب رولبرینگ برای صنایع مختلف مؤثر هستند؟
مهندسان برای انتخاب قطعه نهایی، ۵ عامل حیاتی را روی کاغذ محاسبه میکنند:
- نوع و بزرگی بار: اولین سؤال این است که بار وارد بر شفت چه جهتی دارد. اگر بار فقط شعاعی باشد، رولبرینگ استوانهای کافی است. اگر بار ترکیبی از شعاعی و محوری باشد، رولبرینگ مخروطی انتخاب درستتری است.
- سرعت چرخش: رولبرینگها برای سرعتهای بسیار بالا طراحی نشدهاند، اما در سرعتهای متوسط عملکرد عالی دارند. در الکتروموتورها و پمپهای صنعتی که سرعت نسبتاً بالاست، مدل استوانهای گزینه مناسبتری است.
- همراستایی شفت: در شفتهای بلند یا دستگاههایی که ارتعاش شدید دارند (مانند آسیابهای صنعتی و سنگشکنها)، شفت در حین کار اندکی انحراف پیدا میکند. رولبرینگ بشکهای میتواند این انحراف را تحمل کند؛ مدلهای استوانهای یا مخروطی در این شرایط به سرعت آسیب میبینند.
- دما و شرایط محیطی: در کورههای ذوب فلز، صنایع شیمیایی یا محیطهای با رطوبت بالا، دمای کاری و نوع آلودگی محیط مستقیماً نوع فولاد، پوشش سطحی و گریس مناسب رولبرینگ را تعیین میکنند.
- محدودیت فضای نصب: گاهی هوزینگ یا گیربکس فضای کافی برای یک رولبرینگ استاندارد ندارد. در این موارد رولبرینگ سوزنی که قطر کمتر اما ظرفیت بار شعاعی بالایی دارد، راهحل مناسب است.
خطاهای رایج در انتخاب رولبرینگ صنعتی
یکی از رایجترین خطاها، استفاده از رولبرینگ استوانهای در شفتهایی با بار محوری سنگین است. این قطعه توانایی مهار فشارهای طولی را ندارد و به سرعت لبههای آن میشکند. خطای مهلک دیگر، نادیده گرفتن لقی داخلی در صنایع حرارتی (مثل سیمان و فولاد) است. اگر رولبرینگی با لقی استاندارد (نرمال) را در یک کوره داغ نصب کنید، فلزات در اثر گرما منبسط شده، فاصله بین غلتکها از بین میرود و قطعه اصطلاحاً گیرپاژ میکند. در این صنایع حتماً باید از قطعاتی با پسوند C3 یا C4 (لقی بیشتر) استفاده شود.
- استعلام قیمت و خرید انواع رولبرینگ مناسب صنایع از خلیج بلبرینگ
ماشینآلات سنگین صنعتی، قلب تپنده اقتصاد و تولید هستند و یک قطعه کوچک نباید باعث توقف این شریان حیاتی شود. استفاده از رولبرینگهای تقلبی یا بیکیفیت در صنایعی مانند معدن، فولاد یا پتروشیمی، نهتنها هزینههای تعمیرات را چندبرابر میکند، بلکه امنیت جانی پرسنل را نیز به خطر میاندازد.
برای تضمین راندمان خطوط تولید خود، به یک تأمینکننده معتبر و مهندسیمحور نیاز دارید. مجموعه صنعتی خلیج بلبرینگ با سالها تجربه در تأمین قطعات سنگینوزن صنایع مادر، کاملترین آرشیو از انواع رولبرینگهای بشکهای، مخروطی، استوانهای، سوزنی و کفگرد را گرد هم آورده است.
ما واردکننده مستقیم و ارائهدهنده برندهای تراز اول با تضمین قطعی اصالت کالا هستیم. فرقی نیمکند به دنبال چه نوع رولبرینگی باشید، مهندسان ما آمادهاند تا با ارائه مشاوره رایگان، استعلام قیمت لحظهای و بررسی کاتالوگها، شما را در خریدی مطمئن و حرفهای یاری کنند. همین امروز با تیم پشتیبانی ما تماس بگیرید یا محصول خود را از فروشگاه ما خریداری کنید.
سؤالات متداول
پرکاربردترین رولبرینگ در صنایع سنگین (فولاد و معدن) کدام است؟
رولبرینگ بشکهای. این قطعه به دلیل ویژگی خودتنظیمی، میتواند همزمان سنگینترین بارهای شعاعی را تحمل کرده و ضربات، ارتعاشات و خمیدگی شفت (که در معادن بسیار رایج است) را بدون افت راندمان دفع کند.
چرا در گیربکسهای صنعتی بزرگ از بلبرینگ معمولی استفاده نمیشود؟
زیرا چرخدندههای بزرگ در حین انتقال گشتاور، فشارهای شعاعی و محوری (مخصوصاً در چرخدندههای مارپیچ) بسیار عظیمی تولید میکنند. ساچمههای کروی بلبرینگ تحمل این تناژ را ندارند و خیلی زود تغییر شکل میدهند. به همین دلیل از رولبرینگها (مخصوصاً مخروطی و استوانهای) استفاده میشود.
در اکسل و گیربکس خودروها بیشتر از چه نوع رولبرینگی استفاده میشود؟
در توپی چرخ و اکسل خودروها برای تحمل همزمان وزن ماشین و نیروی پیچها، از رولبرینگهای مخروطی استفاده میشود. اما در داخل محفظه گیربکس به دلیل محدودیت فضا، رولبرینگهای سوزنی بیشترین کاربرد را دارند.
آیا رولبرینگها میتوانند در محیطهای آلوده و دارای گردوغبار (مثل سیمان) کار کنند؟
بله، اما رولبرینگ به تنهایی کافی نیست. در این محیطها، رولبرینگها معمولاً در داخل یاتاقانهای محافظدار (هوزینگها) قرار میگیرند و با استفاده از کاسهنمدهای قوی و گریسکاری مداوم، از نفوذ گردوغبار به داخل غلتکها جلوگیری میشود.
تفاوت اصلی کاربرد بلبرینگ و رولبرینگ در خطوط تولید چیست؟
خط تمایز آنها «سرعت در برابر قدرت» است. در بخشهایی از خط تولید که الکتروموتورهای کوچک و پرسرعت وجود دارند، از بلبرینگ استفاده میشود. اما در بخشهایی که وزن تجهیزات بالاست یا گشتاور شدیدی منتقل میشود (مثل تسمهنقالههای اصلی و پرسها)، رولبرینگها حرف اول را میزنند.
