بلبرینگ و یاتاقان به لحاظ علمی و آکادمیک دو قطعه مجزا و بیربط نیستند و بلبرینگ خودش یک نوع یاتاقان است. در واقع رابطه این دو مثل رابطه ماشین و پراید است. یاتاقان به هر قطعهای گفته میشود که حرکت نسبی دو قطعه دیگر را تسهیل کرده و بار را تحمل میکند (همان ماشین)، و بلبرینگ یکی از انواع بسیار معروف یاتاقان است (همان پراید).
اما چرا در بازار صنعت ایران این دو کلمه را در مقابل هم قرار میدهند؟ در فارسی عامیانه، کلمه یاتاقان معمولاً به یک قطعه خاص اشاره دارد: یاتاقان لغزشی یا همان ورقههای نازک فلزی که داخل موتور خودرو قرار میگیرند و میللنگ روی آنها میچرخد. وقتی مکانیک میگوید «موتور ماشینت یاتاقان زده»، دقیقاً از همین قطعه حرف میزند.
اما همه چیز به اینجا ختم نمیشود و در ادامه این سوءتفاهم را با بررسی ساختار هر کدام برطرف میکنیم. در نهایت تفاوت بلبرینگ و یاتاقان و عملکرد آنها را در دستگاههای مختلف مقایسه خواهیم کرد تا در هنگام خرید، دقیقاً بدانید به چه قطعهای نیاز دارید. پس تا انتها با ما همراه باشید.
بلبرینگ چیست و چه وظیفهای دارد؟
بلبرینگ (Ball Bearing) قطعهای است که اجازه میدهد دو قسمت از یک ماشین نسبت به هم بچرخند و این کار را با کمترین اصطکاک و سایش انجام میدهد. این قطعه از چند گوی فلزی (ساچمه) تشکیل شده و وسط دستگاههای چرخشی قرار میگیرد تا میله اصلی دستگاه بتواند به نرمی، با سرعت بالا و بدون ایجاد صدای اضافه بچرخد. اگر این ساچمههای فلزی نبودند، میله دستگاه مستقیماً روی بدنه ساییده میشد، به شدت داغ میکرد و خیلی زود از کار میافتاد.
به صورت تخصصیتر و در مهندسی مکانیک، بلبرینگها نوعی از یاتاقانهای غلتشی محسوب میشوند. ساختار آنها از چهار بخش اصلی تشکیل شده است: رینگ خارجی، رینگ داخلی، المانهای غلتان (که در بلبرینگها به شکل کروی یا ساچمه هستند) و قفسه یا نگهدارنده که ساچمهها را در فاصله مشخصی از هم نگه میدارد. وظیفه اصلی بلبرینگ، کاهش اصطکاک دورانی و انتقال بار از محور دوار (شفت) به محفظه ثابت دستگاه (هوزینگ) است.
بلبرینگها به دلیل تماس نقطهای ساچمهها با رینگها، میتوانند در سرعتهای بسیار بالا به خوبی کار کنند اما همین ویژگی باعث میشود ظرفیت تحمل بارهای فوقسنگین در آنها نسبت به یاتاقان لغزشی محدودتر باشد. بسته به نوع بلبرینگ، این قطعات برای تحمل بارهای شعاعی (بارهایی که عمود بر محور شفت وارد میشوند) و بارهای محوری (بارهایی که در راستای شفت وارد میشوند) طراحی شدهاند. از موتور کولر آبی گرفته تا گیربکس خودروهای پیشرفته یا چرخ خودرو، همگی بر اساس این قطعه کار میکنند.
یاتاقان چیست و چه نقشی در سیستمهای مکانیکی دارد؟
یاتاقان (Bearing) یک تکیهگاه یا بستر برای قطعات متحرک است. تصور کنید یک میله آهنی سنگین دارید که باید مدام بچرخد. این میله نمیتواند در هوا معلق بماند، بلکه باید روی یک پایه محکم تکیه کند. به هر پایهای که این میله را نگه دارد و به آن اجازه دهد که به راحتی بچرخد یا به سمت جلو و عقب حرکت کند، یاتاقان میگویند. یاتاقانها بر اساس ساختار و عملکرد به دو نوع اصلی تقسیم میشوند: یاتاقان غلتشی (که بلبرینگها از این دسته هستند) و یاتاقان لغزشی.
معمولاً منظور از یاتاقان در گفتگوی عامیانه، همان یاتاقان لغزشی است. این نوع یاتاقان هم کار بلبرینگ را میکند و اجازه میدهد یک محور بچرخد اما اینجا ساچمهای در کار نیست. در عوض، سطح محور مستقیماً روی سطح یاتاقان میلغزد و لایه روغن بین این دو سطح، اصطکاک را کاهش میدهد. در موتور خودرو، یاتاقانهای میللنگ و یاتاقانهای شاتون از همین نوع هستند.
وقتی روغنکاری قطع میشود، اصطکاک مستقیم فلز به فلز باعث ذوب شدن یا له شدن یاتاقان میشود؛ همان چیزی که به آن «یاتاقان زدن» میگوییم. یاتاقانهای لغزشی صنعتی برای بارهای بسیار سنگین، سرعتهای پایین و محیطهای پر لرزش طراحی میشوند که بلبرینگ معمولی تاب نمیآورد.

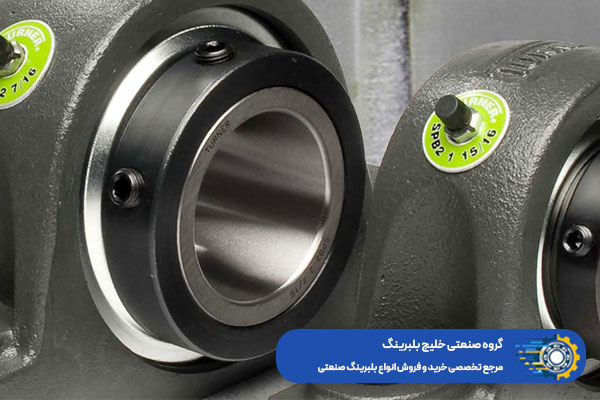

البته اگر به یک فروشگاه صنعتی بروید و بگویید «یاتاقان میخواهم»، احتمال دارد که فروشنده به شما یک محفظه یا پایه نگهدارنده چدنی (مثل مدلهای UCP یا UCF) بدهد. این پایهها در واقع قابهایی هستند که روی زمین یا بدنه دستگاه پیچ میشوند و یک بلبرینگ درون آنها قرار میگیرد تا شفت را نگه دارد. به این قابها در اصل یاتاقان هاوزینگدار میگویند. در نوار نقالههای معادن، سیستمهای تهویه بزرگ و ماشینآلات کشاورزی، از یاتاقانها هاوزینگدار استفاده میشود که پایداری کل سیستم را تضمین میکنند.
در ادامه هر کجا که به یاتاقان اشاره میکنیم، منظور ما یاتاقان لغزشی است مگر اینکه هاوزینگدار را ذکر کنیم.
تفاوت بلبرینگ و یاتاقان در ساختار و عملکرد
مهمترین تفاوت بلبرینگ و یاتاقان لغزشی در یک چیز خلاصه میشود: نحوه کاهش اصطکاک. در بلبرینگ، ساچمهها بین دو رینگ میغلتند و تماس بین قطعات متحرک را به حداقل میرسانند. در یاتاقان لغزشی، هیچ ساچمهای در کار نیست و سطح شفت مستقیماً روی سطح یاتاقان میلغزد. یعنی فقط یک لایه نازک روغن، شفت و یاتاقان لغزشی را از هم جدا میکند. این تفاوت ساده در مکانیزم، باعث میشود این دو قطعه در خیلی از جنبههای دیگر هم از هم فاصله بگیرند:
ساختار فیزیکی
بلبرینگ یک قطعه پیچیدهتر است و چهار جزء اصلی شامل رینگ داخلی، رینگ خارجی، ساچمهها و قفسه نگهدارنده دارد. جنس این قطعات معمولاً فولاد کروم یا در محیطهای خاص، فولاد ضدزنگ یا سرامیک است. اما یاتاقان لغزشی ساختار سادهتری دارد و به شکل یک لوله، تونل یا بوش فلزی ساده است که شفت داخل آن قرار میگیرد و میچرخد. جنس یاتاقان لغزشی از آلیاژهای نرمتری مثل بابیت، برنز یا ترکیبات پلیمری با پوشش PTFE است. این نرمی عمدی است تا اگر اصطکاک زیاد شد، یاتاقان آسیب ببیند نه شفت گرانقیمت.
نحوه روغنکاری
در بلبرینگ، روغنکاری مهم است اما قطعه بدون روغنکاری مداوم هم تا حدی میتواند کار کند؛ مخصوصاً بلبرینگهای شیلددار که گریس داخلشان از قبل تزریق شده است. در یاتاقان لغزشی، روغنکاری حیاتی است و باید همیشه لایه روغن بین شفت و یاتاقان وجود داشته باشد. اگر این لایه حتی برای چند ثانیه از بین برود، اصطکاک مستقیم فلز به فلز شروع میشود و نتیجهاش همان «یاتاقان زدن» معروف است.
سرعت و بار
بلبرینگ در سرعتهای بالا بهتر عمل میکند. موتورهای الکتریکی، توربینها و دستگاههایی که دور بالا دارند از بلبرینگ استفاده میکنند.
یاتاقان لغزشی در بارهای سنگین و سرعتهای پایینتر برتری دارد. میللنگ یک موتور دیزل سنگین، یا محور اصلی یک آسیاب صنعتی، نیروهای عظیمی را تحمل میکنند که بلبرینگ معمولی در برابرشان دوام نمیآورد. در یاتاقان لغزشی، چون شفت روی یک سطح وسیع از روغن شناور است، آن لایه روغن مثل یک کمکفنر یا بالشتک عمل کرده و ضربات و لرزشهای شدید را به راحتی جذب میکند.
تفاوت در لحظه شروع به کار (استارت دستگاه)
این یکی از مهمترین تفاوتهای عملکردی است. بلبرینگها از همان ثانیه اولی که دستگاه روشن میشود، آماده کار هستند و اصطکاک بسیار کمی دارند. اما یاتاقانهای لغزشی در لحظه استارت، چون هنوز پمپ روغن فرصت نکرده لایه محافظ را بین قطعات ایجاد کند، اصطکاک بالایی دارند (فلز روی فلز کشیده میشود). به همین دلیل است که میگویند بیشترین سایش موتور ماشین در همان لحظه استارت زدن اتفاق میافتد. اما وقتی دور موتور بالا رفت و لایه روغن تشکیل شد، یاتاقان به نرمترین حالت ممکن کار میکند.
بلبرینگ و یاتاقان هر کدام در چه کاربردهایی استفاده میشوند؟
با توجه به تفاوتهایی که بررسی کردیم، هر قطعه برای دنیای متفاوتی ساخته شده که در زیر به آنها اشاره کردیم.
کاربردهای بلبرینگ
- موتورهای الکتریکی و دینامها: از موتور پمپ آب خانگی تا موتورهای صنعتی چند صد کیلوواتی، تقریباً همه از بلبرینگ استفاده میکنند چون دور بالایی دارند.
- لوازم خانگی: دستگاههایی مثل لباسشویی، پنکه و جاروبرقی همگی از بلبرینگ استفاده میکنند.
- چرخ خودرو و موتورسیکلت: هاب چرخها روی بلبرینگهای مخصوص میچرخند. اینجا هم سرعت بالا و هم تحمل بار شعاعی ناشی از وزن خودرو اهمیت دارد.
- ماشینآلات صنعتی سبک تا متوسط: نوار نقالههای سبک، فنهای صنعتی، پمپها و کمپرسورهای کوچک همه از بلبرینگ استفاده میکنند.
- تجهیزات دقیق: دستگاههای CNC، اسپیندلهای ماشینکاری و رباتهای صنعتی به بلبرینگهای با دقت بالا (کلاس P4 یا P5) نیاز دارند که لقی بسیار کمی دارند.
کاربردهای یاتاقان
- موتور خودرو: یاتاقانهای میللنگ و شاتون در موتور احتراقی نمونه کلاسیک هستند. فشار انفجار سیلندر نیروی شدیدی به میللنگ وارد میکند که یاتاقان لغزشی با سطح تماس وسیعش آن را تحمل میکند.
- ماشینآلات سنگین صنعتی: در آسیابهای سیمان، پرسهای هیدرولیک بزرگ و غلتکهای نورد فولاد از یاتاقان استفاده میشود؛ جاهایی که بار بسیار سنگین است و سرعت پایین.
- توربینهای بزرگ: توربینهای بخار و آبی در نیروگاهها اغلب از یاتاقانهای لغزشی بزرگ با روغنکاری تحت فشار برای محور اصلی استفاده میکنند، جایی که پایداری و تحمل بار در اولویت است.
- محیطهای پر لرزش و ضربه: جرثقیلها، کوبندههای صنعتی و تجهیزات معدنی که لرزش و ضربه زیادی دارند، با یاتاقان لغزشی بهتر کنار میآیند چون این قطعه ضربه را بهتر جذب میکند.
مزایا و محدودیتهای بلبرینگ در مقایسه با یاتاقان
برای انتخاب درست بین این دو قطعه، باید بدانید که هیچکدام ذاتاً بهتر از دیگری نیست؛ هر کدام برای شرایط خاصی ساخته شدهاند. جدول زیر مهمترین تفاوتهای عملکردی را در یک نگاه نشان میدهد تا بتوانید بر اساس نیاز واقعی دستگاهتان تصمیم بگیرید:
| ویژگی مورد بررسی | بلبرینگ (یاتاقان غلتشی) | یاتاقان لغزشی |
|---|---|---|
| عنصر کاهشدهنده اصطکاک | ساچمههای کروی فلزی | لایه ضخیم روغن (روانکار) |
| اصطکاک در لحظه استارت | بسیار کم | بالا (تا زمان تشکیل لایه روغن) |
| تحمل بارهای سنگین و ضربهای | ضعیف تا متوسط (احتمال خرد شدن ساچمه) | بسیار عالی (روغن ضربات را جذب میکند) |
| مناسب برای سرعتهای دورانی | بسیار بالا | پایین تا متوسط |
| نیاز به سیستم روانکاری | مستقل (گریسکاری شده و پلمپ هستند) | وابسته (نیاز به پمپ روغن مداوم و خنککننده) |
| طول عمر قطعه | محدود به دلیل خستگی تماسی ساچمهها | بسیار زیاد اگر روغن همیشه تمیز و پمپاژ شود |
| فضای اشغالی (قطر بیرونی) | زیاد | کم |
هنگام انتخاب بین بلبرینگ و یاتاقان باید به چه نکاتی توجه کرد؟
انتخاب درست بین این دو قطعه به چند سوال کلیدی برمیگردد که قبل از خرید باید از خودتان بپرسید:
دستگاه با چه سرعتی کار میکند؟
سرعت دورانی (RPM) اولین و مهمترین فاکتور در انتخاب است. اگر دستگاه شما دور بالا دارد (مثل موتور الکتریکی، فن یا پمپ سانتریفیوژ)، بلبرینگ انتخاب اول است. اما اگر دستگاه کند و سنگین دارد (مثل غلتک، پرس یا آسیاب)، به سراغ یاتاقان لغزشی بروید. به عنوان یک قانون ساده، اگر موتور یا دستگاهتان بالای ۱۵۰۰ دور در دقیقه کار میکند، احتمالاً بلبرینگ نیاز دارید.
چقدر و چه نوع بار یا فشاری روی محور وارد میشود؟
بلبرینگهای استاندارد برای بارهای متوسط طراحی شدهاند. اگر بار خیلی سنگین است یا ضربه و شوک زیاد دارید، یاتاقان لغزشی یا رولبرینگهای سنگین (مثل بلبرینگهای استوانهای یا مخروطی) گزینه بهتری هستند.
سیستم روغنکاری و نحوه نگهداری دستگاه چگونه است؟
اگر دستگاهتان سیستم روغنکاری مداوم و تحت فشار دارد (مثل موتور خودرو)، یاتاقان لغزشی میتواند عمر بسیار طولانی داشته باشد. اما اگر روغنکاری دستی و دورهای است یا دستگاه در جای سختی نصب شده که دسترسی به آن دشوار است، بلبرینگ شیلددار (که گریس داخلش از کارخانه تزریق شده) انتخاب مطمئنتری است.
همچنین به این فکر کنید که آیا در دستگاه شما امکان نصب پمپ روغن، فیلتر روغن و رادیاتور خنککننده وجود دارد؟ اگر بله، یاتاقان لغزشی عالی کار میکند. اما اگر قطعه در جایی نصب میشود که دسترسی به آن سخت است یا نمیخواهیم سیستم را پیچیده کنیم، یک بلبرینگ پلمپ شده (ZZ یا 2RS) که از کارخانه گریسکاری شده، شما را از دردسرهای روغنکاری مداوم نجات میدهد.
آیا قطعه استاندارد هست یا باید سفارشی ساخته شود؟
اگر دستگاهتان خارجی است و شماره قطعه دارد، احتمالاً بلبرینگ استاندارد است و با همان شماره در بازار پیدا میشود. اگر یاتاقان لغزشی نیاز دارید، باید ابعاد دقیق شفت و هوزینگ را داشته باشید چون این قطعات اغلب باید با توجه به دستگاه انتخاب یا ساخته شوند.
فضای در دسترس برای نصب چقدر است؟
بلبرینگها به دلیل داشتن ساچمه و دو حلقه ضخیم (کنس داخلی و خارجی)، قطر بیرونی بزرگی دارند و جای زیادی میگیرند. اگر در طراحی دستگاه محدودیت فضا داریم و شفت باید در یک جای تنگ بچرخد، یاتاقان لغزشی (که فقط یک بوش یا ورقه نازک فلزی است) انتخاب بهینهتری محسوب میشود.
اشتباهات رایج در درک تفاوت بلبرینگ و یاتاقان
در بازار ایران چند سوءتفاهم رایج وجود دارد که میتواند باعث خرید اشتباه یا تعمیر اشتباه شود:
اشتباه اول: بلبرینگ همیشه بهتر و مدرنتر از یاتاقان است
برخی فکر میکنند چون بلبرینگها ساختار پیچیدهتری دارند و ساچمه میخورند، نسخه پیشرفتهتر یاتاقانهای ساده هستند. این کاملاً غلط است! اگر مهندسان شرکت بنز در موتور خودروهایشان به جای بلبرینگ از یاتاقانهای لغزشی ساده استفاده میکنند، به این دلیل است که هیچ بلبرینگ معمولی و مقرونبهصرفهای نمیتواند ضربات مکرر انفجار داخل سیلندر را در طول عمر موتور تحمل کند. هر قطعه قهرمان میدان خودش است.
اشتباه دوم: یاتاقان هوزینگدار با یاتاقان لغزشی یکی نیست
همانطور که در ابتدای مقاله گفتیم، گاهی فروشندگان یا مشتریان وقتی میگویند یاتاقان، منظورشان پایه چدنی هوزینگداری است که یک بلبرینگ داخلش دارد (مثل UCP یا UCF). این قطعه نه یاتاقان لغزشی است و نه یک بلبرینگ ساده، بلکه مجموعهای نگهدارنده است. مطمئن شوید که وقتی با فروشنده صحبت میکنید، هر دو طرف از یک قطعه حرف میزنید.
اشتباه سوم: یاتاقانهای پایهدار، بلبرینگ ندارند!
بسیاری از افراد فکر میکنند یاتاقانهای UCP (همان پایههای چدنی سبز یا آبی رنگ در بازار) یک سیستم مجزا هستند. در حالی که این پایهها فقط یک قاب هستند و اگر داخل آنها را نگاه کنید، میبینید که یک بلبرینگ (معمولاً بلبرینگ خودتنظیم یا شیار عمیق) داخل آن قاب چدنی قرار گرفته تا شفت را بچرخاند. پس این قابها بدون بلبرینگ داخلیشان هیچ معنایی ندارند.
خرید بلبرینگ و یاتاقان
انتخاب درست قطعه فقط نیمی از کار است و نیمه دیگر، خرید از منبع مطمئن است. در بازار ایران متاسفانه بلبرینگهای تقلبی با برندهای معتبر اروپایی و ژاپنی زیاد است و تشخیص آنها برای افراد غیرمتخصص سخت. خرید این محصولات غیراصل میتواند به قیمت توقف کامل خط تولید و خسارتهای سنگین به شفت و موتور دستگاههای شما تمام شود. ما در خلیج بلبرینگ با بیش از ۲۰ سال سابقه حضور فعال در قلب بازار صنعت ایران، به خوبی با این چالشها آشناییم.
هدف ما فقط فروش یک قطعه نیست، بلکه ارائه یک راهکار مهندسی است و اصالت و کیفیت کالاهایمان را تضمین میکنیم. شما میتوانید برای دریافت مشاوره فنی رایگان و خرید قطعات اورجینال، همین حالا با کارشناسان فنی خلیج بلبرینگ تماس بگیرید یا به صفحات دستهبندی مراجعه کنید.
سوالات متداول
آیا بلبرینگ همان یاتاقان است؟
از نظر علمی بله. یاتاقان یک نام کلی برای قطعاتی است که حرکت چرخشی را آسان میکنند و بلبرینگ یکی از زیرمجموعههای معروف آن (یاتاقان غلتشی) محسوب میشود. اما در بازار ایران، معمولاً به بوشهای ساده یا پایههای چدنی نگهدارنده، یاتاقان میگویند.
آیا میتوان بلبرینگ را با یاتاقان لغزشی جایگزین کرد؟
در بیشتر موارد خیر، مگر اینکه دستگاه برای این تغییر طراحی مجدد شود. این دو قطعه نه فقط از نظر شکل، بلکه از نظر مکانیزم کارکرد و شرایط روغنکاری کاملاً متفاوتاند. جایگزینی یکی با دیگری بدون محاسبات مهندسی میتواند به خرابی سریع دستگاه منجر شود.
چرا بعضی دستگاهها از هر دو با هم استفاده میکنند؟
چون هر کدام یک مشکل خاص را حل میکنند. مثلاً در یک موتور بزرگ صنعتی، محور اصلی روی یاتاقان لغزشی میچرخد (چون بار سنگین است) اما اجزای کمکی مثل فن خنککننده از بلبرینگ استفاده میکنند (چون دور بالا دارند).
عمر بلبرینگ بیشتر است یا یاتاقان لغزشی؟
بستگی به شرایط دارد. در شرایط روغنکاری عالی و بار مناسب، یاتاقان لغزشی میتواند عمر بسیار طولانیتری داشته باشد. برای مثال بعضی توربینهای صنعتی دهها سال بدون تعویض یاتاقان کار میکنند. اما بلبرینگ در شرایط عادی و بدون نظارت مداوم، قابل اطمینانتر و قابل پیشبینیتر است.
