رولبرینگ استوانه ای

رولبرینگ استوانه‌ای یا رولربیرینگ استوانه‌ای، یکی از اقسام رولبرینگ ها است که از طریق چرخش آن، امکان حرکت دو قطعه نسبت به یکدیگر فراهم می‌شود. با استفاده از عناصر غلتان استوانه‌ای شکل، این بیرینگ توانایی تحمل بارهای شعاعی بسیار بالا و دور زیاد را دارد. به دلیل طول عمر بالای رولبرینگ استوانه‌ای، هزینه‌ی آن در دراز مدت قابل توجیه است. رولبرینگ استوانه‌ای در انواع مختلفی طراحی می‌شود، از جمله رولبرینگ غلتک استوانه‌ای یک ردیفه و دو ردیفه. این بیرینگ‌ها به دلیل کاربردهای فراوان خود، از اهمیت ویژه‌ای در صنایع گوناگون برخوردارند و جزء قطعات حیاتی محسوب می‌شوند.
یکی از ویژگی‌های برجسته رولبرینگ استوانه‌ای، قابلیت تحمل بارهای سنگین است. این بیرینگ‌ها از ساچمه‌های استوانه‌ای تهیه شده و می‌توانند بارهای بسیار بالایی را تحمل کنند. همچنین، با توجه به نوع شیارها و ساچمه‌ها، می‌توانند در سرعت‌های بالا به بهترین نحو عمل کنند.

برای مهار بارهای شعاعی بسیار سنگین در سرعت‌های دورانی بالا، باید به سراغ خرید رولبرینگ استوانه ای اصل بروید. غلتک‌های استوانه‌ای در این قطعات سطح تماس بالایی با حلقه‌ها ایجاد می‌کنند و به شما اجازه می‌دهند تا تنش‌های مکانیکی شدید را بدون تغییر شکل یا شکستگی غلتک‌ها مدیریت کنید. ما در خلیج بلبرینگ، مقاوم‌ترین قطعات را از برندهای معتبر تأمین کردیم تا با خیالی آسوده، راندمان تجهیزات خود را به حداکثر برسانید.

البته در نظر داشته باشید که این مدل‌ها به‌طور تخصصی فقط فشارهای شعاعی را مهار می‌کنند. اگر ماشین‌آلات شما به‌گونه‌ای طراحی شده‌اند که باید بارهای ترکیبی (شعاعی و محوری را به‌صورت همزمان) تحمل کنند، باید قطعات دیگری را روی دستگاه ببندید. پیشنهاد می‌کنیم برای بررسی تمامی گزینه‌ها متناسب با جهت نیروهای وارد بر شفت، به صفحه خرید رولبرینگ اصل سر بزنید و قطعه دقیق دستگاه خود را انتخاب کنید.

خرید رولبرینگ استوانه ای صنعتی از خلیج بلبرینگ

برای اینکه قطعه‌ای با تلرانس دقیق و آلیاژ مقاوم به دستتان برسد، باید خرید رولبرینگ استوانه ای را از یک تأمین‌کننده معتبر انجام دهید. ما در خلیج بلبرینگ با ارائه قطعات اورجینال از برندهای شناخته‌شده جهانی (مثل SKF، FAG و KOYO)، اصالت و کیفیت عملکرد را برای شما تضمین می‌کنیم. شما می‌توانید با نصب این قطعات روی دستگاه، هزینه‌های تعمیر و نگهداری را پایین بیاورید و از توقف‌های ناگهانی خط تولید جلوگیری کنید.

تامین رولبرینگ استوانه ای برای ماشین آلات صنعتی

گیربکس‌های سنگین، پمپ‌های صنعتی و الکتروموتورهای توان بالا برای چرخش روان شفت‌های خود به یک رولبرینگ استوانه ای صنعتی نیاز دارند. ما نیاز دقیق هر صنعت را می‌شناسیم و قطعاتی را به شما پیشنهاد می‌دهیم که در دماهای بالا و محیط‌های پرفشار صنعتی، پایداری ساختاری خود را حفظ می‌کنند و لرزش سیستم را به‌شدت کاهش می‌دهند.

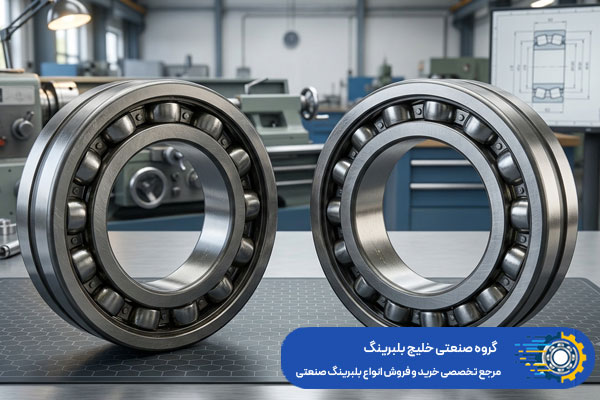

سفارش رولبرینگ استوانه ای بر اساس کد و مشخصات فنی

در زمان خرید رولبرینگ استوانه ای صنعتی، باید کدهای پیشوند و پسوند قطعه را به‌دقت بررسی کنید. این کدها به شما نشان می‌دهند که قطعه چه نوع قفسه‌ای (فولادی، برنجی یا پلی‌آمید) دارد و میزان لقی داخلی آن (C3 یا C4) چقدر است. کارشناسان فنی ما به‌صورت رایگان کاتالوگ دستگاه شما را بررسی می‌کنند تا دقیقاً همان کدی را سفارش دهید که با سرعت خطی و دمای کارگاه شما همخوانی دارد.

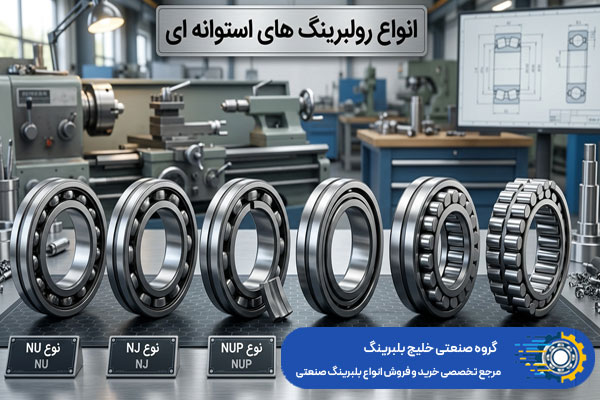

انواع رولبرینگ استوانه ای

رولبرینگ استوانه‌ای یک ردیفه: این نوع رولبرینگ استوانه‌ای دارای یک ردیف استوانه‌ها بر روی حلقه‌های داخلی و خارجی می‌باشد. برای بارهای شعاعی استفاده می‌شود.
رولبرینگ استوانه‌ای دو ردیفه: در این نوع، دو ردیف از استوانه‌ها بر روی حلقه‌های داخلی و خارجی قرار دارند. این مدل برای بارهای شعاعی بیشتر و همچنین بارهای محوری مناسب است.
رولبرینگ استوانه‌ای حفاظ فلزی: این نوع رولبرینگ دارای حفاظ فلزی به عنوان یک محافظ برای استوانه‌ها است. این حفاظ موجب کاهش ورود گرد و غبار به داخل بیرینگ می‌شود.
رولربیرینگ استوانه‌ای چند ردیفه: در این مدل، چند ردیف از استوانه‌ها در یک رولبرینگ قرار دارند. این نوع برای بارهای سنگین و شرایط کاری سخت مناسب است.
رولبرینگ استوانه‌ای پر غلتک تک ردیفه: این رولبرینگ با استفاده از غلتک‌های بزرگتر، بارهای شعاعی بیشتری را تحمل می‌کند و برای سرعت‌های متوسط مناسب است.
رولبرینگ استوانه‌ای پر غلتک دو ردیفه: دو ردیف از غلتک‌ها در این مدل موجب افزایش ظرفیت تحمل بارها و بهبود عملکرد بیرینگ می‌شود.
رولبرینگ استوانه‌ای پرغلتک چند ردیفه: با افزودن چند ردیف دیگر از غلتک‌ها، این رولبرینگ برای بارهای سنگین و سرعت‌های پایین مناسب است.
رولبرینگ استوانه ای کف گرد: این نوع برای تحمل بارهای شعاعی و محوری به طور همزمان مناسب است و در برخی از برنامه‌های خاص استفاده می‌شود.

هر یک از این انواع رولبرینگ استوانه‌ای، بسته به نیازهای کاربردی مختلف، از ویژگی‌ها و ساختارهای متفاوتی برخوردارند. توجه به نوع صنعت و نیازهای مشخص، انتخاب مناسبی در استفاده از رولبرینگ استوانه‌ای خواهد بود.

مهندسان این قطعات را بر اساس وجود یا عدم وجود لبه روی حلقه‌های داخلی و خارجی طراحی می‌کنند تا برای شرایط مختلف شفت مناسب باشند. شما با تهیه یک رولبرینگ استوانه ای اصل، می‌توانید علاوه بر بار شعاعی، میزان کمی بار محوری را هم کنترل کنید. برای اینکه انتخاب مهندسی و دقیقی داشته باشید، در جدول زیر ویژگی‌های مدل‌های مختلف را با جزئیات مقایسه کردیم:

برای اینکه انتخاب دقیق‌تری داشته باشید، در زیر توضیحات بیشتر هر سری را ذکر کردیم:

سری‌های NU و N برای بارهای خالص شعاعی

اگر دستگاه شما فقط تحت فشار شعاعی قرار دارد و شفت در اثر کارکرد مداوم و تغییرات حرارتی منبسط می‌شود، باید از سری‌های NU یا N استفاده کنید. در این طراحی، غلتک‌ها روی حلقه‌ای که لبه ندارد به‌راحتی می‌لغزند. این ویژگی به شفت اجازه می‌دهد تا آزادانه در راستای طولی جابه‌جا شود و از قفل شدن (گیرپاژ) سیستم در اثر انبساط حرارتی جلوگیری می‌کند.

سری‌های NJ و NUP برای تحمل بار محوری یک یا دو طرفه

زمانی که علاوه بر بارهای شعاعی سنگین، نیاز دارید شفت را در یک یا دو جهت محوری مهار کنید، باید سری‌های NJ یا NUP را روی دستگاه ببندید. سری NJ بار محوری را فقط از یک سمت تحمل می‌کند. اما اگر می‌خواهید شفت دستگاه خود را به‌طور کامل در هر دو جهت ثابت نگه دارید و از هرگونه لقی طولی جلوگیری کنید، سری NUP دقیق‌ترین و بهترین گزینه برای شماست.

رولبرینگ‌های پرغلتک برای بارهای فوق‌سنگین و سرعت پایین

ماشین‌آلاتی مثل جرثقیل‌ها و دستگاه‌های پرس سنگین که با سرعت پایین می‌چرخند اما فشار شعاعی وحشتناکی را تحمل می‌کنند، قطعات بسیار مستحکمی می‌خواهند. در مدل‌های پرغلتک، قفسه حذف می‌شود و فضای بین حلقه‌ها از غلتک پر می‌شود. چون غلتک‌ها در این قطعات مستقیماً با یکدیگر در تماس هستند، اصطکاک داخلی سیستم به‌شدت بالا می‌رود.

برای اینکه غلتک‌ها در اثر این اصطکاک ذوب نشوند و سیستم شما از کار نیفتد، باید قطعات را به‌طور پیوسته روانکاری کنید. پیشنهاد می‌کنیم برای انتخاب سیال و جلوگیری از بالا رفتن دمای دستگاه، حتماً مشخصات و قیمت روان کننده صنعتی را در سایت ما بررسی کنید و یک روانکار استاندارد برای ماشین‌آلات خود سفارش دهید.

قیمت رولبرینگ استوانه ای

قیمت رولبرینگ استوانه ای مستقیماً به عواملی مثل برند سازنده، ابعاد (قطر داخلی و خارجی)، جنس قفسه (برنجی، فولادی یا پلی‌آمید) و میزان لقی داخلی بستگی دارد. برندهای معتبر و شناخته‌شده جهانی معمولاً با قیمت بالاتری در بازار عرضه می‌شوند اما عمر مفید آن‌ها بسیار طولانی‌تر است.

اگر برای کاهش هزینه‌های خرید به سراغ قطعات متفرقه و ارزان بروید، غلتک‌ها خیلی زود تحت فشارهای دینامیکی می‌شکنند و شما مجبور می‌شوید هزینه سنگین توقف خط تولید و تعمیرات اساسی سیستم را بپردازید.

ویژگی‌های رولربیرینگ استوانه‌ای

رولبرینگ استوانه‌ای، یک نوع بیرینگ با ویژگی‌های منحصر به فرد است که در بسیاری از کاربردها به‌خصوص در مواقعی که نیاز به تحمل بارهای شعاعی بالا و حرکت دقیق داریم، به کار می‌رود. ویژگی‌های اصلی این نوع بیرینگ به شرح زیر است:

• ظرفیت بالا: رولبرینگ استوانه‌ای دارای ظرفیت بالایی در تحمل بار است. این ویژگی آن را به یک انتخاب محبوب برای کاربردهایی با بارهای سنگین و مختلف تبدیل می‌کند.
• مقاومت بالا در برابر خوردگی: این بیرینگ به خوبی در برابر خوردگی و آسیب‌های مختلف مقاومت دارد. این ویژگی به طول عمر بیشتر آن کمک می‌کند.
• قطعات جانبی کمتر: با داشتن کمترین قطعات جانبی، تعمیر و نگهداری این بیرینگ آسان‌تر و سریع‌تر خواهد بود.
• قابلیت گریس کاری آسان: این رولبرینگ دارای قابلیت روانکاری با گریس بلبرینگ است. این ویژگی مهم برای حفظ عملکرد بهینه و پیشگیری از خرابی‌های ناشی از فرسایش است.
• دقت حرکتی مناسب: در کاربردهای دقیق، این بیرینگ به دلیل دقت حرکتی مناسب نسبت به تحمل بارهای شعاعی زیاد، انتخاب مناسبی است.
• ناهمراستایی ندارد: رولبرینگ استوانه‌ای از نظر ناهمراستایی حرکتی دقیق و بدون انحراف است. تمامی انحرافات شافت باید بطور کلی برطرف شوند.
  این ویژگی‌ها باعث می‌شوند رولبرینگ استوانه‌ای در مواقعی که نیاز به یک بیرینگ با عملکرد بالا و طول عمر طولانی است، انتخاب مطلوبی باشد.

کاربرد رولبرینگ استوانه‌ای

رولبرینگ استوانه‌ای به دلیل ویژگی‌های خاص خود در صنایع مختلف به کار می‌رود و در زیر به برخی از کاربردهای این نوع بیرینگ اشاره می‌شود:

• کارخانه سنگ زنی: در کارخانه‌های سنگ زنی که نیاز به تحمل بارهای سنگین و شرایط سخت کاری دارند، رولبرینگ استوانه‌ای به خوبی عملکرد خود را اجرا می‌کند.
• کارخانجات نورد و غلتک پرسی: در صنایعی که فرآیند نورد یا غلتک پرسی صورت می‌گیرد و نیاز به تحمل فشارهای زیاد و حرکت مستمر دارد، از رولبرینگ استوانه‌ای استفاده می‌شود.
• صنایع دریایی: با توجه به مقاومت بالای رولبرینگ استوانه‌ای در برابر شرایط محیطی خاص صنایع دریایی، این بیرینگ در تجهیزات دریایی مانند کشتی‌ها و سایر وسایل ناوبری مورد استفاده قرار می‌گیرد.
• گیربکس بزرگ: در گیربکس‌های بزرگ که نیاز به تحمل بارهای زیاد و انتقال نیروی با وزن بالا دارند، رولبرینگ استوانه‌ای به عنوان یک انتخاب مطمئن و مقاوم به کار می‌رود.
• تجهیزات دوار مانند کمپرسور، پمپ و … : در تجهیزات دواری مانند کمپرسورها، پمپ‌ها و سایر دستگاه‌های دوار، که نیاز به حرکت صاف و مستمر دارند، از رولبرینگ استوانه‌ای استفاده می‌شود.
• تجهیزات انتقال نیرو: در تجهیزاتی که نیاز به انتقال نیرو و جابجایی در دستگاه‌های مختلف دارند، رولبرینگ استوانه‌ای به عنوان یک قطعه اصلی در سازه نیروگاه‌ها و صنایع مختلف به کار می‌رود.
• تجهیزات فولادی، تولید روغن و صنایع نفت: در صنایعی که با شرایط سخت و زیان‌دهی روبرو هستند، مانند صنایع فولادی، تولید روغن و صنایع نفت، رولبرینگ استوانه‌ای به دلیل مقاومت بالا به کار می‌رود.
• پتروشیمی و صنایع کشتی‌سازی: در صنایع پتروشیمی و ساخت کشتی‌ها که نیاز به قطعات مقاوم به شرایط محیطی و تحمل بارهای سنگین دارند، از رولبرینگ استوانه‌ای به عنوان یکی از اجزای اصلی استفاده می‌شود.
  این تعداد مثال‌ها تنها یک بخش از کاربردهای گسترده و متنوع رولبرینگ استوانه‌ای است و این نوع بیرینگ به دلیل ویژگی‌های منحصر به فرد خود در صنایع مختلف مورد استفاده قرار می‌گیرد

فروش رولبرینگ استوانه ای با ضمانت اصالت

استفاده از قطعه تقلبی، علاوه بر اینکه راندمان دستگاه را پایین می‌آورد، سیستم انتقال قدرت را هم به خطر می‌اندازد. ما در بخش فروش رولبرینگ استوانه ای خلیج بلبرینگ، تمامی قطعات وارداتی را با شناسنامه معتبر و تضمین اصالت به دست شما می‌رسانیم تا خیالتان از بابت عملکرد بدون نقص سیستم در سرعت‌های بالا راحت باشد.

رولبرینگ‌های استوانه‌ای حساسیت بسیار بالایی به عدم هم‌راستایی شفت دارند. اگر پایه‌های شفت در اثر فشار کارکرد جابه‌جا شوند، فشار نامتقارنی به غلتک‌ها وارد می‌شود و قطعه می‌شکند. برای اینکه شفت‌ها را کاملاً در مرکزیت خود تثبیت کنید و جلوی لرزش‌های مخرب را بگیرید، می‌توانید برای خرید یاتاقان صنعتی مقاوم از طریق سایت ما اقدام و پایه‌های سیستم انتقال قدرت خود را محکم کنید.

استعلام قیمت رولبرینگ استوانه ای

با توجه به نوسانات بازار، موجودی و قیمت قطعات وارداتی مدام تغییر می‌کنند. برای اینکه بودجه خود را دقیق برآورد کنید، نیازی نیست زمان ارزشمند را برای جستجو در بازار هدر دهید. شما می‌توانید پارت‌نامبر (شماره فنی) یا ابعاد دقیق قطعه مورد نیازتان را برای تیم فروش خلیج بلبرینگ بفرستید. ما در سریع‌ترین زمان ممکن، موجودی انبارها را بررسی می‌کنیم و پیش‌فاکتور دقیق را برای شما صادر می‌کنیم تا با خیالی آسوده برای خرید قطعات خود تصمیم بگیرید.

نتیجه گیری

مهار بارهای شعاعی سنگین در ماشین‌آلات صنعتی، تنها در صورتی امکان‌پذیر است که قطعات دوار سیستم را دقیق و مهندسی‌شده انتخاب کنید. شما با نصب یک رولبرینگ قدرتمند و متناسب با شرایط دمایی و گشتاور دستگاه خود، می‌توانید سرعت خط تولید را بالا ببرید و وقفه‌های ناشی از خرابی قطعات را به حداقل برسانید.

ما در گروه صنعتی خلیج بلبرینگ همراه شما هستیم تا با ارائه مشاوره تخصصی رایگان، مقاوم‌ترین قطعات اورجینال را برای کارخانه یا کارگاه خود انتخاب کنید و هزینه‌های تعمیر و نگهداری را کاهش دهید.

سوالات متداول

رولبرینگ استوانه ای برای چه دستگاه‌هایی مناسب است؟

این قطعات برای ماشین‌آلاتی که بارهای شعاعی بسیار سنگین را در سرعت‌های دورانی بالا تحمل می‌کنند، عالی هستند. شما می‌توانید آن‌ها را در گیربکس‌های صنعتی بزرگ، الکتروموتورهای توان بالا، پمپ‌های سنگین و دستگاه‌های پرس نصب کنید.

چگونه سایز مناسب رولبرینگ را پیدا کنیم؟

برای پیدا کردن سایز دقیق، باید قطر شفت (قطر داخلی قطعه)، قطر هوزینگ (قطر خارجی قطعه) و پهنای آن را با ابزارهای دقیقی مثل کولیس اندازه بگیرید. سپس این ابعاد را با شماره فنی درج‌شده در کاتالوگ سازنده دستگاه تطبیق دهید تا قطعه اشتباهی را روی شفت نبندید.

قیمت رولبرینگ استوانه ای چگونه محاسبه می‌شود؟

قیمت نهایی این قطعات بر اساس پارامترهای فنی مانند سایز قطعه، سری طراحی (مثل NU یا NJ برای مهار بار محوری)، متریال قفسه نگهدارنده غلتک‌ها، میزان تلرانس و اعتبار برند تولیدکننده تعیین می‌شود.

آیا رولبرینگ استوانه ای جایگزین دارد؟

اگر دستگاه شما فقط تحت فشار شعاعی کار می‌کند، این قطعات بی‌رقیب و بهترین گزینه هستند. اما اگر شفت دستگاه شما همزمان تحت فشارهای محوری و شعاعی قرار دارد، باید این قطعات را با رولبرینگ‌های مخروطی یا کروی (متناسب با زاویه و شدت نیرو) جایگزین کنید تا سیستم قفل نکند.
