سایز بلبرینگ یکی از نکات مهمی است که در خرید بلبرینگ و خرید رولبرینگ و خرید یاتاقان باید به آن توجه ویژه ای نمود. در این مطلب ابتدا توضیحاتی راجع به کاتالوگ بلبرینگ و کاربرد آن ارائه می دهیم (با استفاده از جدول سایز بلبرینگ pdf). سپس به تفکیک برند، کاتالوگ های بلبرینگ را قرار داده ایم. تا به راحتی با مراجعه با برند موردنظر بتوانید به دانلود کاتالوگ بلبرینگ مربوطه بپردازید.
کاتالوگ بلبرینگ پیشتر بهصورت کتابچههای قطور و امروزه جهت سهولت دسترسی، در فرمت PDF توسط برندهای مختلف ارائه میشود. دانلود کاتالوگ بلبرینگ به شما این امکان را میدهد تا بلبرینگهایی را انتخاب کنید که به بهترین وجه پاسخگوی نیازهای طرح و تجهیزات شما باشند؛ همچنین در صورتی که برای خرید بلبرینگ صنعتی به مشاوره نیاز دارید با کارشناسان ما تماس بگیرید.
جدول سایز بلبرینگ pdf را میتوان به دائره المعارف اطلاعات جامع و کامل یک بلبرینگ تشبیه کرد. امروزه با پیشرفت سریع فناوری، صنعت بلبرینگ نیز گستردهتر شده و برای افزایش عمر مفید و کارایی بالاتر، بلبرینگها را بهصورت تخصصیتر طراحی میکنند که این خود باعث فزونی تنوع مدلها و مشخصات فنی آنها شده است.
شرکتهای سازنده در فواصل زمانی مشخصی اقدام به انتشار کاتالوگهای خود میکنند. تا علاوه بر معرفی محصولات جدید، دستاوردهای علمی و مهندسی خود را ارائه نمایند.
کاتالوگها به دو دستهٔ کلی تقسیم میشوند اولی کاتالوگ عمومی یا جنرال است که به General Catalog معروف است. در این نوع، مشخصات تمامی محصولات و مدلهای تولیدی یک شرکت قابلدسترسی است.
دسته دوم کاتالوگهای تخصصی بلبرینگ هستند که بهصورت اختصاصی به سریهای منتخب میپردازند. این کاتالوگها معمولاً اطلاعات تخصصی و تکمیلیتری را ارائه میدهند. به طور مثال کاتالوگ تخصصی اغلب مشخصات بلبرینگهای سرعت بالا، کاتالوگ بلبرینگهای خطی و بال اسکرو را نیز در بر میگیرد.
بلبرینگها انواع مختلفی دارند. اندازهٔ آنها میتواند از چند میلیمتر تا بیش از ۱۰ متر قطر داشته باشند. برای انتخاب بلبرینگ مناسب از بین انواع مختلف آن در هنگام طراحی ماشین، اکثر متخصصان ابتدا جهت برآورد نیاز مقاومت، ابعاد شفت را تعیین میکنند. سپس بر اساس آن از طریق کاتالوگ، بلبرینگ را انتخاب میکنند.
بهطورکلی کاتالوگها اطلاعات متنوعی در اختیار متخصصان و صنعتگران میگذارند که در ذیل به برخی از آنها اشاره کردهایم:
بر اساس این اطلاعات میتوان مناسبترین محصول را انتخاب کرد. ما در این مطلب سعی نمودهایم آرشیو کاملی از انواع کاتالوگ بلبرینگ و رول برینگ را در اختیار شما قرار دهیم تا اطلاعات موردنیاز خود را از آنها استخراج نمایید.
معمولاً در صفحات آغازین کاتالوگ بلبرینگ به رمزگشایی معانی حروف در جداول ابعادی و چنین مواردی اختصاص دارد. ما در این بخش جهت سهولت شما، به تعدادی از رایجترین آنها اشاره کردهایم.
توجه: ما به جهت صرفه جویی در وقت شما عزیزان از تعدادی از پرکاربردترین جدول سایز بلبرینگ pdf از برندهای معتبر را جهت دانلود قرار داده ایم. چنانچه به کاتالوگی نیاز دارید که در لیست وجود ندارد، کافیست با مجموعه خلیج بلبرینگ تماس بگیرید.
یکی از رایجترین کاربردهای جدول سایز بلبرینگ، بررسی سریع ابعاد استاندارد بلبرینگها پیش از انتخاب یا خرید است. اگرچه هر برند مانند SKF، FAG، NSK، NTN یا KOYO کاتالوگ اختصاصی خود را منتشر میکند، اما ابعاد استاندارد بلبرینگها بر اساس استانداردهای بینالمللی ISO تعیین شدهاند؛ بنابراین در بیشتر موارد، یک بلبرینگ با شماره فنی یکسان، صرفنظر از برند سازنده، دارای قطر داخلی، قطر خارجی و عرض یکسان خواهد بود.

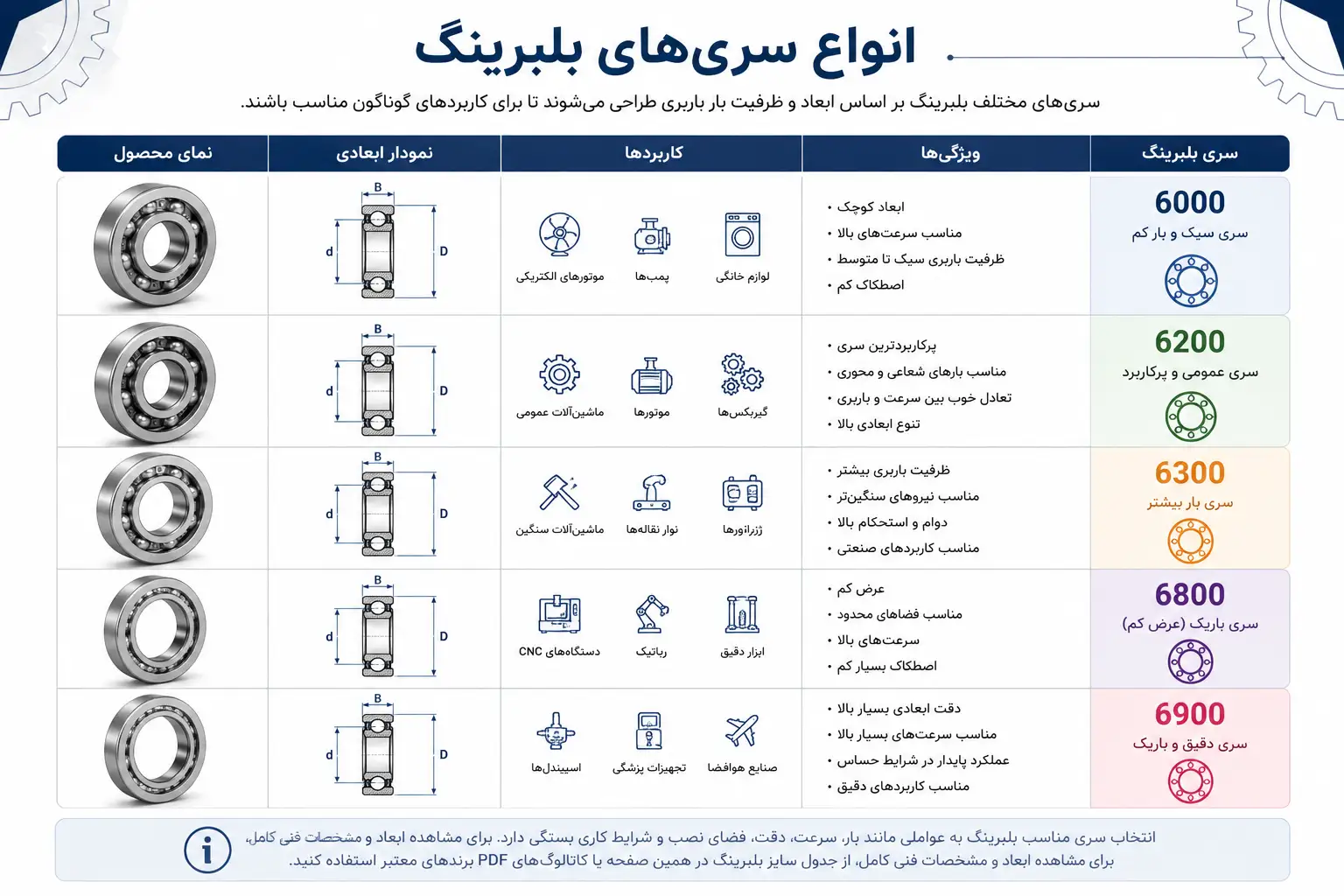

در جدولهای زیر، ابعاد تعدادی از پرمصرفترین بلبرینگهای شیار عمیق آورده شده است. برای مشاهده تمامی مدلها، کلاسهای لقی، آببندی، ظرفیت بار و سایر مشخصات فنی میتوانید از کاتالوگ جدول سایز بلبرینگ PDF هر برند که در ادامه همین صفحه قرار داده شده است استفاده کنید.
نکته: منظور از ستون d قطر داخلی، D قطر خارجی و B عرض بلبرینگ است.
در بسیاری از کاربردهای صنعتی، علاوه بر بلبرینگ از انواع رولبرینگ نیز استفاده میشود. اگر قصد بررسی مشخصات فنی، برندهای موجود یا قیمت رولبرینگ صنعتی را دارید، میتوانید به صفحه مربوطه مراجعه کنید.
| شماره بلبرینگ | قطر داخلی (d) | قطر خارجی (D) | عرض (B) |
|---|---|---|---|
| 6000 | 10 mm | 26 mm | 8 mm |
| 6001 | 12 mm | 28 mm | 8 mm |
| 6002 | 15 mm | 32 mm | 9 mm |
| 6003 | 17 mm | 35 mm | 10 mm |
| 6004 | 20 mm | 42 mm | 12 mm |
| شماره بلبرینگ | قطر داخلی (d) | قطر خارجی (D) | عرض (B) |
|---|---|---|---|
| 6200 | 10 mm | 30 mm | 9 mm |
| 6201 | 12 mm | 32 mm | 10 mm |
| 6202 | 15 mm | 35 mm | 11 mm |
| 6203 | 17 mm | 40 mm | 12 mm |
| 6204 | 20 mm | 47 mm | 14 mm |
| 6205 | 25 mm | 52 mm | 15 mm |
| شماره بلبرینگ | قطر داخلی (d) | قطر خارجی (D) | عرض (B) |
|---|---|---|---|
| 6300 | 10 mm | 35 mm | 11 mm |
| 6301 | 12 mm | 37 mm | 12 mm |
| 6302 | 15 mm | 42 mm | 13 mm |
| 6303 | 17 mm | 47 mm | 14 mm |
| 6304 | 20 mm | 52 mm | 15 mm |
| 6305 | 25 mm | 62 mm | 17 mm |
| شماره بلبرینگ | قطر داخلی (d) | قطر خارجی (D) | عرض (B) |
|---|---|---|---|
| 6800 | 10 mm | 19 mm | 5 mm |
| 6801 | 12 mm | 21 mm | 5 mm |
| 6802 | 15 mm | 24 mm | 5 mm |
| 6803 | 17 mm | 26 mm | 5 mm |
| 6804 | 20 mm | 32 mm | 7 mm |
| شماره بلبرینگ | قطر داخلی (d) | قطر خارجی (D) | عرض (B) | |
|---|---|---|---|---|
| 6900 | 10 mm | 22 mm | 6 mm | |
| 6901 | 12 mm | 24 mm | 6 mm | |
| 6902 | 15 mm | 28 mm | 7 mm | |
| 6903 | 17 mm | 30 mm | 7 mm | |
| 6904 | 20 mm | 37 mm | 9 mm | |
اگر به دنبال جدول بلبرینگ SKF یا جدول ابعاد بلبرینگ SKF هستید، جدول زیر ابعاد تعدادی از پرکاربردترین بلبرینگهای شیار عمیق این برند را نمایش میدهد. این اطلاعات به شما کمک میکند تا بدون نیاز به جستجوی صفحات مختلف، ابعاد رایج بلبرینگهای SKF را بهسرعت بررسی و با نیاز تجهیز یا دستگاه خود مطابقت دهید.
تمامی ابعاد ارائهشده در این جدول استاندارد بلبرینگ SKF بر اساس استانداردهای بینالمللی ISO بوده و شامل قطر داخلی (d)، قطر خارجی (D) و عرض (B) بلبرینگ است. در صورتی که علاوه بر ابعاد، به اطلاعاتی مانند ظرفیت بار، سرعت مجاز، کلاس لقی، نوع آببندی، روانکاری و سایر مشخصات فنی نیاز دارید، میتوانید از کاتالوگ جدول سایز بلبرینگ PDF برند SKF که در ادامه همین صفحه قرار داده شده است استفاده کنید.
اگر به اطلاعات کاملتری مانند ظرفیت بار، سرعت مجاز، کلاس لقی (C3 و C4)، نوع آببندی (2RS یا ZZ)، تلرانسها و تمامی مدلهای تولیدی نیاز دارید، پیشنهاد میشود کاتالوگ جدول سایز بلبرینگ PDF برند SKF را از بخش دانلود همین صفحه دریافت کنید. نسخه کامل کاتالوگ، تمام مشخصات فنی و جدول سایز بلبرینگ PDF این برند را در اختیار شما قرار میدهد.
| شماره بلبرینگ SKF | قطر داخلی | قطر خارجی | عرض |
|---|---|---|---|
| SKF 6203 | 17 | 40 | 12 |
| SKF 6204 | 20 | 47 | 14 |
| SKF 6205 | 25 | 52 | 15 |
| SKF 6206 | 30 | 62 | 16 |
| SKF 6207 | 35 | 72 | 17 |
| SKF 6304 | 20 | 52 | 15 |
| SKF 6305 | 25 | 62 | 17 |
| SKF 6306 | 30 | 72 | 19 |
| SKF 6004 | 20 | 42 | 12 |
| SKF 6005 | 25 | 47 | 12 |
هر شماره بلبرینگ تنها یک کد ساده نیست، بلکه به یک مجموعه مشخص از ابعاد استاندارد اشاره میکند. بهعنوان مثال، شماره 6205 در تمامی برندهای معتبر مانند SKF، FAG، NSK، NTN، KOYO و TIMKEN به بلبرینگی با قطر داخلی 25 میلیمتر، قطر خارجی 52 میلیمتر و عرض 15 میلیمتر اشاره دارد. به همین دلیل، هنگام استفاده از جدول بلبرینگ SKF یا سایر برندهای معتبر، معمولاً ابعاد یکسان بوده و تفاوت اصلی در کیفیت ساخت، کلاس لقی، نوع آببندی، جنس قفسه و ظرفیت بار دینامیکی و استاتیکی است.
قبل از دانلود جدول سایز بلبرینگ PDF یا انتخاب بلبرینگ، بهتر است بدانید شماره فنی درجشده روی بلبرینگ چه اطلاعاتی را در اختیار شما قرار میدهد. بسیاری از کاربران با جستجوی عباراتی مانند شماره فنی جدول سایز بلبرینگ، لیست شماره بلبرینگ یا جدول شماره بلبرینگ ها به دنبال روشی هستند که بتوانند تنها با مشاهده شماره درجشده روی بلبرینگ، ابعاد و مشخصات آن را تشخیص دهند.
شماره فنی هر بلبرینگ بر اساس استانداردهای بینالمللی تعیین میشود و اطلاعاتی مانند نوع بلبرینگ، سری ابعادی، قطر داخلی، نوع آببندی، میزان لقی داخلی و در برخی موارد جنس قفسه را مشخص میکند.
به عنوان مثال شماره زیر را در نظر بگیرید:
6205-2RS-C3
این شماره از سه بخش اصلی تشکیل شده است:
| بخش | مفهوم |
|---|---|
| 6205 | سری و ابعاد استاندارد بلبرینگ |
| 2RS | وجود دو آببند لاستیکی در دو طرف بلبرینگ |
| C3 | لقی داخلی بیشتر از حالت استاندارد |
پس از آشنایی با جدول سایز بلبرینگ ها، نحوه خواندن شماره فنی و انتخاب سایز مناسب، نوبت به بررسی اطلاعات کامل هر برند میرسد. اگر به مشخصاتی فراتر از ابعاد استاندارد مانند ظرفیت بار دینامیکی و استاتیکی، سرعت مجاز، کلاس لقی، نوع آببندی، تلرانسها، روانکاری و سایر اطلاعات فنی نیاز دارید، بهترین مرجع استفاده از کاتالوگ جدول سایز بلبرینگ PDF برند سازنده است.
در این صفحه، آرشیوی از کاتالوگ جدول سایز بلبرینگ PDF برندهای معتبر دنیا از جمله SKF، FAG، TIMKENو … گردآوری شده است تا بتوانید نسخه رسمی و بهروز هر کاتالوگ را دانلود و مشخصات فنی محصولات را بهصورت کامل بررسی کنید. تمامی کاتالوگهای ارائهشده شامل جدول سایز بلبرینگ PDF، جدول ابعاد، شماره فنی و سایر اطلاعات موردنیاز برای انتخاب صحیح بلبرینگ هستند. اگر تنها به بررسی سریع ابعاد نیاز دارید، میتوانید از جدولهای همین صفحه استفاده کنید.
بلبرینگ SKF یک برند سوئدی بسیار معتبر بوده و از قدیمیترین و بزرگترین تولیدکنندههای بلبرینگ در جهان است .
این شرکت به دلیل کیفیت ساخت بالا، دقت مهندسی و عملکرد قابلاعتماد، در صنایع مختلف جایگاه ویژهای دارد. بلبرینگهای SKF با اصطکاک کم، ظرفیت تحمل بار بالا و عملکرد روان، برای کارکرد طولانیمدت طراحی شدهاند. اگر به مشخصات فنی، ابعاد استاندارد و اطلاعات مهندسی این محصولات نیاز دارید، میتوانید کاتالوگ بلبرینگ SKF PDF را بررسی کرده و به جدول سایز بلبرینگ PDF دسترسی داشته باشید.
بلبرینگ FAG یکی از برندهای مشهور جهان است که برای کاهش اصطکاک بین قطعات متحرک ساخته شده است . این بلبرینگها باعث حرکت نرم و روان شفتها و چرخها میشوند. انواع شعاعی، مخروطی و خطی دارند و قادرند فشارهای زیاد را تحمل کنند. با عمر طولانی، صدای کم و دوام بالا، در دستگاهها و ماشینآلات صنعتی کاربرد گسترده دارند.
بلبرینگ INA یکی از برندهای معروف آلمانیه که زیرمجموعه شرکت بزرگ Schaeffler Group است .
این برند به خاطر دقت بالا، طول عمر زیاد و عملکرد نرم در صنایع مختلف مثل خودروسازی، ماشینآلات صنعتی و تجهیزات سنگین شناخته میشود .
بلبرینگ NSK یکی از برندهای معروف ژاپنی است که به کیفیت بالا و دقت زیادش معروف است .
این شرکت از قدیمیترین تولیدکنندههای بلبرینگ در جهانه است و محصولات آن در ماشینآلات صنعتی، خودروها و تجهیزات دقیق استفاده میشود .
بلبرینگهای NSK با اصطکاک کم، عمر طولانی و صدای بسیار کم کار میکنن و برای سرعتهای بالا و شرایط سخت طراحی شده است .
بلبرینگ TIMKEN یک برند آمریکایی معروفه که تخصصش در تولید بلبرینگها و رولبرینگهای مخروطی است.
این برند به خاطر استحکام زیاد، دقت بالا و دوام طولانی در صنایع سنگین مثل معدن، فولاد، خودرو و راهآهن شناخته میشود .
بلبرینگهای TIMKEN توانایی تحمل بارهای زیاد و شرایط سخت کاری رو دارند و برای کارکرد مطمئن و طولانیمدت طراحی شده است .
بلبرینگ NACHI یکی از برندهای معتبر ژاپنی است که به خاطر کیفیت بالا، دقت زیاد و فناوری پیشرفته شناخته میشود .
این شرکت بلبرینگهایی تولید میکنه که در صنایع خودروسازی، رباتیک، ماشینآلات صنعتی و تجهیزات دقیق استفاده میشود .
بلبرینگهای NACHI با اصطکاک کم، صدای پایین و طول عمر زیاد طراحی شدن و در سرعتهای بالا هم عملکردی پایدار و قابل اعتماد دارند .
بلبرینگ NTN یکی از بزرگترین و معتبرترین برندهای ژاپنیه که به کیفیت، دوام و دقت بالا معروف است .
این شرکت بلبرینگهایی برای خودروسازی، صنایع سنگین و تجهیزات دقیق تولید میکند .
محصولات NTN با اصطکاک کم، صدای بسیار پایین و مقاومت بالا در برابر فشار و دما ساخته میشوند و برای کارکرد طولانی مدت و روان طراحی شده است .
بلبرینگ SNR یکی از برندهای معروف فرانسویه که حالا زیر مجموعه شرکت ژاپنی NTN به حساب می آید .
این برند به خاطر کیفیت بالا، دقت زیاد و طراحی مهندسی دقیق در صنایع مختلف مثل خودروسازی، هوافضا و ماشینآلات صنعتی شناخته میشود .
بلبرینگهای SNR دارای عمر طولانی، اصطکاک کم و کارکرد نرم هستن و برای عملکرد پایدار در شرایط سنگین طراحی شده است .
بلبرینگ IKO یکی از برندهای باکیفیت ژاپنیه که تخصصش در تولید بلبرینگ های سوزنی و قطعات حرکتی دقیق هست.
این برند به خاطر دقت بالا، طراحی فشرده و دوام زیاد در صنایع مثل ماشینآلات صنعتی، رباتیک و تجهیزات خودکار شناخته میشود .
بلبرینگهای IKO با اصطکاک کم، ظرفیت بار بالا و عملکرد نرم ساخته میشن و برای حرکت دقیق و طولانیمدت بسیار مناسب هستند .
بلبرینگ KOYO یکی از برندهای معروف ژاپنیه که زیرمجموعه گروه بزرگ JTEKT محسوب میشود .
این برند به خاطر کیفیت بالا، طراحی دقیق و دوام زیاد در صنایع مختلف مثل خودروسازی، ماشینآلات صنعتی و موتورهای الکتریکی شناخته میشود .
بلبرینگهای KOYO با اصطکاک کم، تحمل بار زیاد و عملکرد نرم و بیصدا طراحی شدن و برای کارکرد طولانی و دقیق مناسب هستند .
بلبرینگ ZKL یک برند باکیفیت از جمهوری چک هست که در زمینه تولید انواع بلبرینگ و رولبرینگ سابقه طولانی دارد .
این برند به خاطر دوام بالا، قیمت مناسب و دقت خوب در صنایع مختلف مثل خودروسازی، کشاورزی و ماشینآلات صنعتی شناخته میشود .
بلبرینگهای ZKL برای تحمل بارهای سنگین و کار در شرایط سخت طراحی شدن و عملکردی پایدار و قابل اعتماد دارند.
بلبرینگ MPZ یکی از برندهای شناختهشده بلاروس است که در تولید بلبرینگها و رولبرینگهای صنعتی تخصص دارد .
این برند به خاطر استحکام، دوام بالا و قیمت مناسب در صنایع خودروسازی، معدن، کشاورزی و ماشین آلات سنگین استفاده میشود .
بلبرینگهای MPZ توانایی تحمل فشار و ضربه زیاد رو دارن و برای کار در شرایط سخت و طولانی مدت طراحی شده است.
بلبرینگ URB یک برند معتبر از اوکراین هست که در تولید انواع بلبرینگهای صنعتی و خودرو فعالیت میکند .
این برند به خاطر دوام بالا، کیفیت مناسب و مقاومت در برابر فشار و ضربه شناخته میشود . بلبرینگهای URB برای صنایع سنگین، ماشینآلات صنعتی و کاربردهای دقیق طراحی شدن و عملکردی پایدار و قابل اعتماد ارائه میدهند .
بلبرینگ ZWZ یک برند قدیمی و معتبر چینیه که در تولید انواع بلبرینگهای صنعتی و خودرو تخصص دارد .
این برند به خاطر دوام بالا، قیمت مناسب و تنوع محصولات در صنایع مختلف مثل خودروسازی، ماشینآلات سنگین و تجهیزات صنعتی شناخته میشود .
بلبرینگهای ZWZ توانایی تحمل بارهای سنگین و شرایط کاری سخت رو داشته و عملکردی پایدار و قابل اعتماد ارائه میکنند .
