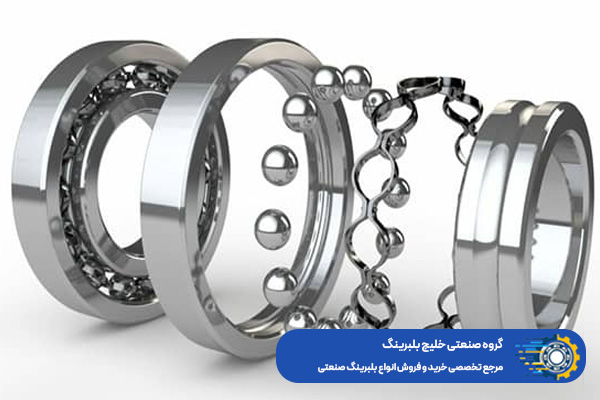

بلبرینگ های صنعتی عموماً از اجزای بلبرینگ کنس (Rings) یا رینگ، اجزای غلتشی یا ساچمه ها (rolling elements) و قفسه (Cage) تشکیل می گردند که اجزاء تشکیل دهنده بلبرینگ بین کنس داخلی و خارجی توسط قفسه ای که موقعیت نسبی آنها را در وضعیت صحیح قرار داده محصور شده لذا با یکدیگر برخورد نداشته و حرکت نرمی طی چرخش بلبرینگ به دست می آید.

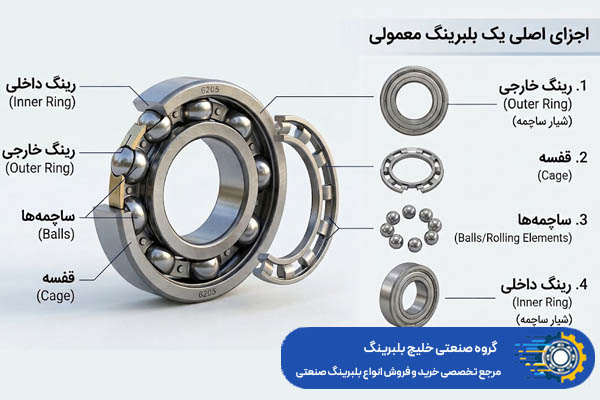

بلبرینگ از چند جزء اصلی تشکیل شده که هر کدام نقش مشخصی در عملکرد روان و بدون اصطکاک آن دارند. اجزای بلبرینگ شامل رینگ داخلی و رینگ خارجی است که مسیر حرکت ساچمهها را تشکیل میدهند. بین این دو رینگ، ساچمهها قرار دارند که معمولاً به شکل کروی ساخته میشوند و وظیفه کاهش اصطکاک و تحمل بار را بر عهده دارند.
ساچمهها توسط قطعه ای به نام قفسیه یا کیج (Cage) در فاصله مناسب از یکدیگر نگه داشته میشوند تا از تماس مستقیم و اصطکاک اضافی جلوگیری شود. در بسیاری از بلبرینگها، از آببندهای لاستیکی (2RS) یا محافظهای فلزی (ZZ) استفاده میشود تا از ورود آلودگی و خروج گریس جلوگیری شود. همچنین وجود روانکار مانند گریس یا روغن برای عملکرد صحیح بلبرینگ ضروری است.
هر یک از این اجزا با دقت بالا تولید میشوند تا بلبرینگ بتواند بارهای شعاعی و محوری را تحمل کرده و در سرعتهای بالا عملکردی دقیق و پایدار داشته باشد.اجزای بلبرینگ عبارتند از:
- کنس بلبرینگ
- ساچمه بلبرینگ
- قفسه بلبرینگ

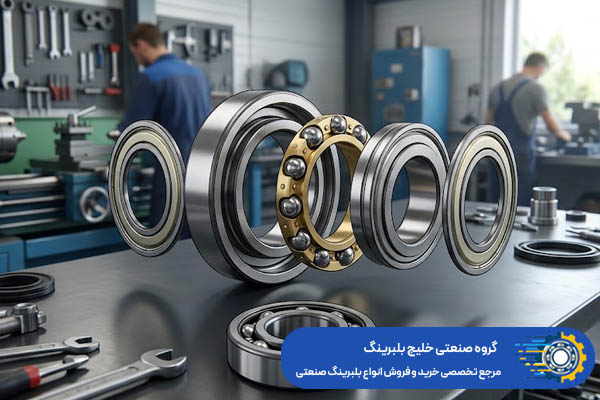

وظایف اجزای بلبرینگ
بلبرینگها در دسته یاتاقانهای غلتشی قرار میگیرند؛ یعنی به جای تماس لغزشی مستقیم بین دو سطح فلزی، از عناصر غلتشی برای کاهش اصطکاک استفاده میکنند. اما رسیدن به این حرکت نرم و کماصطکاک، فقط با چند ساچمه فلزی ساده ممکن نیست. هر بلبرینگ از چند بخش مهندسیشده تشکیل شده که همگی باید با دقت میکرونی در کنار یکدیگر کار کنند. اجزای بلبرینگ عبارتاند از:
- رینگ داخلی: بخشی که روی شفت نصب میشود و معمولاً همراه شفت دوران میکند.
- رینگ خارجی: داخل هوزینگ یا نشیمنگاه قرار میگیرد و نیرو را به بدنه دستگاه منتقل میکند.
- ساچمهها یا عناصر غلتشی: بین دو رینگ داخلی و خارجی حرکت میکنند و اصطکاک را به شدت کاهش میدهند.
- قفسه یا کیج: ساچمهها را با فاصله مشخص نگه میدارد و از برخورد آنها به یکدیگر جلوگیری میکند.
- شیلد یا آببند: مانع ورود گردوغبار، رطوبت و آلودگی به مسیر غلتش میشود.
چرا شناخت اجزای بلبرینگ برای انتخاب و نگهداری آن مهم است؟
شناخت ساختار بلبرینگ فقط یک بحث آموزشی نیست؛ بلکه بخشی از نگهداری اصولی ماشینآلات صنعتی محسوب میشود. برای مثال دستگاهی را تصور کنید که در محیطی پر از گردوغبار کار میکند. اگر بلبرینگ بدون آببند برای این محیط انتخاب شود، ذرات آلاینده خیلی سریع وارد مسیر غلتش شده و سطح ساچمهها و رینگها را تخریب میکنند. یا در کاربردهای دوربالا، استفاده از قفسه نامناسب میتواند باعث افزایش حرارت و از هم پاشیدن ساختار داخلی بلبرینگ شود.
شناخت اجزای بلبرینگ نه فقط در موارد بالا، بلکه در عیبیابی هم اهمیت زیادی دارد. صدای زوزه، افزایش دما، لرزش یا لقی غیرعادی، هرکدام میتوانند نشانه آسیب دیدن یکی از اجزای داخلی باشند. تکنسینی که ساختار بلبرینگ را بشناسد، سریعتر میتواند منشأ مشکل را پیدا کند و از خرابیهای زنجیرهای جلوگیری نماید.
از طرف دیگر، در زمان خرید هم شناخت اجزا اهمیت دارد. بسیاری از بلبرینگهای تقلبی ظاهری تقریباً مشابه نمونه اصلی دارند اما وقتی ساختار داخلی آنها بررسی میشود، تفاوت کیفیت ماشینکاری، سختی رینگها یا جنس قفسه کاملاً مشخص خواهد شد. همین تفاوتهای ظاهراً کوچک، میتوانند عمر واقعی قطعه را چندین برابر کاهش دهند.
رینگ داخلی بلبرینگ چیست و چه نقشی دارد؟
رینگ داخلی، بخشی از بلبرینگ است که مستقیماً روی شفت نصب میشود و معمولاً همراه شفت دوران میکند. این بخش بسیار حساس است چون تمام نیروهای منتقلشده از شفت، ابتدا وارد این رینگ میشوند. سطح خارجی این رینگ دارای شیار یا مسیر غلتش بسیار دقیقی است که ساچمهها روی آن حرکت میکنند.
کیفیت ماشینکاری مسیر غلتش بسیار مهم است چون کوچکترین موج یا خراش میتواند باعث افزایش صدا، لرزش و تمرکز تنش شود. از نظر متالورژی هم رینگ داخلی باید سختی بسیار بالایی داشته باشد تا در برابر تماس مداوم ساچمهها مقاومت کند. سختی ناکافی به فرورفتگی و پوستهپوسته شدن مسیر غلتش منجر میشود. از طرف دیگر، اتصال رینگ با شفت باید آنقدر محکم باشد که در دور بالا نلغزد اما تنش بیش از حدی هم به قطعه وارد نکند؛ به همین دلیل انتخاب تلرانس مناسب هنگام نصب اهمیت زیادی دارد.
رینگ خارجی بلبرینگ چیست و چگونه عمل میکند؟
رینگ خارجی حلقهای است که داخل هوزینگ قرار میگیرد و معمولاً نسبت به بدنه دستگاه ثابت میماند. سطح داخلی این رینگ دارای مسیر غلتشی است که باید با مسیر رینگ داخلی کاملاً هماهنگ باشد. هرگونه خطای هندسی در این مسیر، بار را نامتقارن توزیع میکند و فرسایش ساچمهها را تسریع میکند. از منظر عملکردی، رینگ خارجی دو وظیفه موازی دارد:
- اول، انتقال بار از ساچمهها به هوزینگ و از آنجا به شاسی دستگاه
- دوم، دفع بخشی از حرارت تولیدشده در اثر اصطکاک. گرمایی که ساچمهها هنگام حرکت تولید میکنند، از طریق رینگ خارجی به هوزینگ هدایت میشود.
برای همین هم است که کیفیت تماس رینگ با نشیمنگاه و جنس هوزینگ، مستقیماً روی عملکرد حرارتی کل سیستم تأثیر میگذارند. اگر رینگ خارجی شل باشد یا با هوزینگ تماس کافی نداشته باشد، این مسیر انتقال حرارت قطع میشود و دمای کاری بلبرینگ بالا میرود.
ساچمههای بلبرینگ چه وظیفهای در کاهش اصطکاک دارند؟
ساچمهها یا عناصر غلتشی را شاید بتوان حیاتیترین بخش بلبرینگ دانست چون فلسفه وجودی بلبرینگ بر پایه حرکت این قطعات کوچک شکل گرفته است. وظیفه اصلی ساچمهها این است که تماس لغزشی بین دو سطح را به تماس غلتش تبدیل کنند و اصطکاک را کاهش دهند. ساچمهها بین رینگ داخلی و خارجی حرکت و بار واردشده را بین خود تقسیم میکنند.
هرچه کیفیت هندسی و سطحی ساچمهها بالاتر باشد، حرکت نرمتر، صدای کمتر و توزیع بار یکنواختتری خواهیم داشت. جنس ساچمهها هم مهم است و بیشتر بلبرینگهای صنعتی از ساچمههای فولادی استفاده میکنند. البته در برخی موارد از ساچمههای سرامیکی هم استفاده میشود.
ساچمههای سرامیکی وزن کمتر، اصطکاک پایینتر، مقاومت حرارتی بالاتر و مقاومت بهتری در برابر خوردگی دارند اما قیمت آنها بالاتر است. تعداد و اندازه ساچمهها هم اهمیت دارد؛ ساچمههای بزرگتر بار بیشتری تحمل میکنند اما سرعت مجاز را پایین میآورند و برعکس. برای همین انتخاب ابعاد مناسب همیشه یک مصالحه مهندسی بین سرعت، بار و طول عمر است.
تعداد ، شکل و اندازه اجزای غلتان بلبرینگ از پارامترهای بسیار مهم در تعیین اندازه مجاز بار ، جهت بار ، مقدارفضای لازم جهت نصب بلبرینگ می باشد.
- یک ساچمه بشکه ای به علت افزایش سطح تماس ، امکان تحمل بار سنگین تر را فراهم می سازد.
- یک ساچمه سوزنی بخاطر قطر کم نیاز به فضای شعاعی کمتری داشته.
- یک ساچمه مخروطی ، بلبرینگ را علاوه بر تحمل بار شعاعی به تحمل بار محوری نیز قادر می سازد.
کنس بلبرینگ
بین دو عدد کنس داخلی و خارجی بلبرینگ محصور می باشند و بر روی آن حرکت غلتشی دارند. در برخی از بلبرینگ ها اجزای غلتان ( ساچمه بلبرینگ ) و کنس داخلی و خارجی بلبرینگ به یکدیگر متصل می باشند.
(نظیر بلبرینگ های شیار عمیق) و در برخی دیگر قفسه و ساچمه های بلبرینگ به یک حلقه یا کنس بلبرینگ متصل بوده و حلقه یا کنس بلبرینگ به راحتی از مجموعه جدا می شوند
(نظیر رولبرینگ های مخروطی) و در بعضی حالات دو حلقه یا کنس و ساچمه ها به طور کامل جدا شونده می باشند
( نظیر بلبرینگ های کف گرد) بسته به نوع بلبرینگ حلقه یا کنس های بلبرینگ به انواع مختلف ساخته شده و نام گذاری می شوند.
قفسه یا کیج بلبرینگ چیست و چرا اهمیت دارد؟
قفسه قطعهای است که ساچمهها را در موقعیت دقیق خود نگه میدارد و فاصله بین آنها را تنظیم میکند. این بخش باعث میشود عناصر غلتشی به صورت یکنواخت در محیط بلبرینگ توزیع شوند و در حین چرخش، حرکت نرم و پایداری داشته باشند. طراحی این قطعه تأثیر مستقیمی روی سرعت مجاز، میزان تولید حرارت، توزیع روانکار و حتی صدای بلبرینگ دارد.
در دورهای بالا، اگر طراحی قفسه مناسب نباشد، ساچمهها دچار ناپایداری شده و لرزش سیستم افزایش پیدا میکند. قفسهها از متریالهای مختلفی ساخته میشوند و انتخاب نوع مناسب باید با توجه به شرایط کاری انجام شود. رایجترین متریالها عبارتند از:
- قفسه فولادی (پرمصرفترین) که تعادل خوبی بین استحکام و هزینه دارد
- قفسه برنجی برای بارهای سنگین، دماهای بالا و شرایطی که روانکاری محدود است
- قفسه پلیمری (معمولاً پلیآمید) سبکتر، کمسروصداتر و مناسب سرعتهای بالاست اما در دماهای خیلی زیاد یا محیطهای با حلالهای شیمیایی چندان کاربرد ندارند
شیلد و آببند در بلبرینگ چه کاربردی دارند؟
بسیاری از خرابیهای بلبرینگ، نه به دلیل ضعف مکانیکی، بلکه به خاطر ورود آلودگی به داخل مسیر غلتش اتفاق میافتند. گردوغبار، رطوبت، ذرات فلزی یا حتی آب میتوانند سطح ساچمهها و رینگها را به مرور تخریب کنند. به همین دلیل سیستم آببندی یکی از مهمترین بخشهای بلبرینگ محسوب میشود.
شیلد و آببند هر دو با هدف محافظت از فضای داخلی بلبرینگ طراحی شدهاند اما عملکرد و ساختار آنها یکسان نیست. شیلد یک پوشش فلزی نازک است که با فاصله بسیار کمی از رینگ داخلی قرار میگیرد. این قطعه مانع ورود ذرات درشت و گردوغبار سبک میشود اما تماس مستقیمی با رینگ ندارد. به همین دلیل اصطکاک کمی ایجاد میکند و برای دورهای بالا مناسبتر است.
در مقابل، آببندهای لاستیکی (کاسهنمد) محافظت به مراتب بهتری در برابر رطوبت و آلودگی ایجاد میکنند. این آببندها در دو نوع تماسی و غیرتماسی ساخته میشوند. نوع تماسی که با رینگ داخلی اصطکاک مختصری ایجاد میکند، آببندی بهتری دارد اما سرعت مجاز را کمی کاهش میدهد. نوع غیرتماسی بین آببند و رینگ داخلی فاصله کوچکی وجود دارد که اصطکاک اضافه نمیشود اما نسبت به نوع تماسی آببندی کمی ضعیفتری دارد.
جنس اجزای بلبرینگ چه تأثیری بر عملکرد آن دارد؟
بخش بزرگی از عملکرد واقعی بلبرینگ به متریال اجزای داخلی آن وابسته است. برای مثال ظرفیت تحمل بار بلبرینگ کاملاً ارتباط مستقیمی به جنس اجزای آن دارد. همچنین اگر لازم است بلبرینگ در برابر خوردگی مقاوم باشد یا در دماهای بالا عملکرد بالایی از خود نشان دهد، باید از جنسهای مخصوص در ساخت بلبرینگ استفاده شود. در واقع بسته به اینکه بلبرینگ در کجا استفاده میشود، جنس اجزای سازنده هم تغییر میکند.
رینگها و ساچمهها معمولاً از فولادهای آلیاژی پرکربن و کرومدار ساخته میشوند. این فولادها پس از عملیات حرارتی، سختی بسیار بالایی پیدا میکنند تا بتوانند در برابر فشار مداوم و تماس غلتشی مقاومت کنند. اگر سختی سطح پایین باشد، مسیر غلتش خیلی سریع دچار فرورفتگی و خستگی سطحی میشود. در کاربردهای خاص، متریالهای متفاوتی استفاده میشوند:
- فولاد ضدزنگ: برای محیطهای مرطوب، خورنده یا بهداشتی مثل صنایع غذایی و دارویی؛ سختی کمی پایینتر از فولاد کرومدار دارد اما مقاومت خوردگی آن بسیار برتر است.
- سرامیک: در اسپیندلهای CNC، توربینهای گازی و تجهیزات پزشکی که سرعت بالا، دمای زیاد و عایق الکتریکی همزمان لازم است
- پلیمرهای مهندسی (مثل PEEK یا پلیآمید): در قفسهها برای کاهش وزن، کاهش صدا و عملکرد بهتر در سرعتهای بالا
- برنج: در قفسههای صنعتی سنگین به دلیل مقاومت مکانیکی و خاصیت خودروانکاری خفیف
جنس آببندها نیز اهمیت زیادی دارد. بعضی لاستیکها در برابر حرارت یا مواد شیمیایی مقاومت بیشتری دارند و برای صنایع خاص طراحی شدهاند. انتخاب اشتباه متریال آببند میتواند باعث خشک شدن، ترک خوردن یا نشت گریس شود.
خرابی هر یک از اجزای بلبرینگ چه نشانههایی دارد؟
شناخت نشانههای اولیه خرابی هر جزء، فرصت تعمیر پیش از شکست کامل را فراهم میکند. این نشانهها عبارتاند از:
- خرابی رینگها معمولاً با لرزش، صدای زوزه و ایجاد خطوط یا پوستهپوسته شدن روی مسیر غلتش همراه است. این مشکل اغلب به دلیل خستگی سطحی، روانکاری نامناسب یا ورود آلودگی ایجاد میشود.
- آسیب ساچمهها معمولاً باعث ایجاد صدای ضربهای یا لرزشهای متناوب میشود. وقتی سطح ساچمهها دچار خوردگی یا ترکهای ریز شود، حرکت آنها دیگر یکنواخت نخواهد بود و بلبرینگ اصطلاحاً نرم کار نمیکند.
- شکست یا تغییر شکل قفسه باعث میشود ساچمهها از موقعیت صحیح خود خارج و در مدت کوتاهی کل ساختار داخلی بلبرینگ تخریب شود. این مشکل در دورهای بالا یا شوکهای شدید بیشتر دیده میشود.
- آسیب آببندها هم معمولاً با نشت گریس، ورود گردوغبار و افزایش دمای کاری همراه است. برخی از خرابیهای زنجیرهای بلبرینگ، از یک آببند معیوب شروع میشوند.
کدام اجزای بلبرینگ بیشترین تأثیر را بر عمر و کارایی آن دارند؟
واقعیت این است که تمام اجزای بلبرینگ روی عملکرد نهایی آن اثر دارند، اما میزان تأثیر آنها یکسان نیست. مهمترین بخشهای تأثیرگذار بر عمر بلبرینگ عبارتاند از:
- مسیر غلتش رینگها: کیفیت ماشینکاری و سختی رینگ داخلی و خارجی، مهمترین عامل در طول عمر بلبرینگ هستند. چون تمام بار از طریق این مسیرها منتقل میشود، هرگونه خطای سطحی یا سختی نامناسب، باعث خستگی و پوستهپوسته شدن سطح خواهد شد.
- ساچمهها یا عناصر غلتشی: دقت ابعادی، صافی سطح و کیفیت متالورژی ساچمهها مستقیماً روی اصطکاک، صدا و توزیع بار تأثیر میگذارد. ساچمههای بیکیفیت معمولاً باعث لرزش و افزایش حرارت میشوند.
- سیستم آببندی: در محیطهای صنعتی، ورود آلودگی یکی از بزرگترین دشمنان بلبرینگ است. به همین دلیل کیفیت شیلد و آببند نقش بسیار مهمی در حفظ گریس و جلوگیری از نفوذ گردوغبار دارد.
- قفسه یا کیج: در سرعتهای بالا یا کاربردهای پرفشار، طراحی و جنس قفسه اهمیت زیادی پیدا میکند. خرابی کیج معمولاً به نابودی کامل بلبرینگ منجر میشود.
هنگام بررسی یا خرید بلبرینگ باید به کدام اجزا بیشتر توجه کرد؟
در لحظه خرید، بدون ابزار آزمایشگاهی میتوان چند چیز را سریع بررسی کرد:
- اول؛ مسیر غلتش رینگها
سطح باید کاملاً یکنواخت، صیقلی و بدون خراش یا موج باشد. بلبرینگهای تقلبی اغلب در این بخش سطح مات یا نامنظمی دارند که با نگاه دقیق مشخص میشود. هرگونه ناهماهنگی در این قسمت میتواند باعث لرزش و افزایش صدا شود.
- دوم؛ کیفیت ساچمهها و میزان نرمی حرکت
وقتی بلبرینگ با دست چرخانده میشود، حرکت آن باید کاملاً روان و بدون گیر یا صدای غیرعادی باشد. وجود صدای خشخش یا حس زبری معمولاً نشانه کیفیت پایین یا آلودگی داخلی است.
- سوم؛ اصالت برند و کیفیت ساخت
بلبرینگهای تقلبی ممکن است در ظاهر بسیار شبیه نمونه اصلی باشند اما معمولاً از فولاد ضعیفتر، عملیات حرارتی نامناسب و ماشینکاری کمدقت استفاده میکنند.
- چهارم؛ بررسی جنس و طراحی قفسه
در صنایع سنگین یا دور بالا، جنس و طراحی قفسه باید متناسب با شرایط کاری انتخاب شود
- پنجم؛ بررسی وضعیت شیلد یا کاسهنمد (در صورت وجود)
آببند نباید ترکخورده، شل یا دفرمه باشد. خرابی این بخش میتواند خیلی سریع باعث خروج گریس و ورود آلودگی شود.
اشتباهات رایج در شناخت ساختار و اجزای بلبرینگ
در ادامه رایجترین اشتباهاتی که در شناخت ساختار بلبرینگ دیده میشود آوردهایم:
یکسان فرض کردن ساختار همه بلبرینگها: نوع قفسه، طراحی مسیر غلتش، سیستم آببندی و متریال اجزا میتوانند عملکرد دو بلبرینگ هماندازه را کاملاً متفاوت کنند.
بیاهمیت دانستن قفسه: قفسه فقط یک نگهدارنده ساده نیست؛ طراحی آن روی سرعت مجاز، پایداری حرکتی و توزیع روانکار تأثیر مستقیم دارد.
نادیده گرفتن آببندی: استفاده از بلبرینگ بدون آببند در محیطهای آلوده صنعتی، یکی از سریعترین راهها برای کاهش عمر قطعه است.
گریسکاری بیش از حد: گریس اضافه باعث افزایش دمای کاری، بالا رفتن مقاومت حرکتی و تجزیه شیمیایی روانکار میشود؛ وضعیتی که به جای محافظت، خرابی را تسریع میکند.
