تفاوت بلبرینگ ZZ و 2RS: مقایسه سرعت، اصطکاک و آب‌بندی

در طراحی ماشین‌آلات صنعتی، اصلی‌ترین تفاوت بلبرینگ zz و ۲rs در نوع آب‌بند، میزان اصطکاک تولیدشده و مقاومت آن‌ها در برابر نفوذ آلاینده‌ها خلاصه می‌شود. مدل ZZ دارای شیلد فلزی است که برای سرعت‌های بالا و محیط‌های تمیز طراحی شده، در حالی که مدل 2RS با داشتن کاسه‌نمد لاستیکی، مقاومت بسیار بالایی در برابر نفوذ آب و گردوغبار از خود نشان می‌دهد.
اگر در انتخاب نوع آب‌بند اشتباه کنید، روانکار به سرعت نشت می‌کند، قطعه گیرپاژ می‌کند و راندمان کل سیستم افت شدیدی را تجربه خواهد کرد. در این مقاله از خلیج بلبرینگ، ساختار فیزیکی، محدودیت‌های سرعتی و مزایا و معایب این دو نوع آب‌بند را به‌صورت تخصصی بررسی می‌کنیم تا بتوانید دقیق‌ترین قطعه را برای تجهیزات خود انتخاب کنید. پس تا انتها همراه ما باشید.

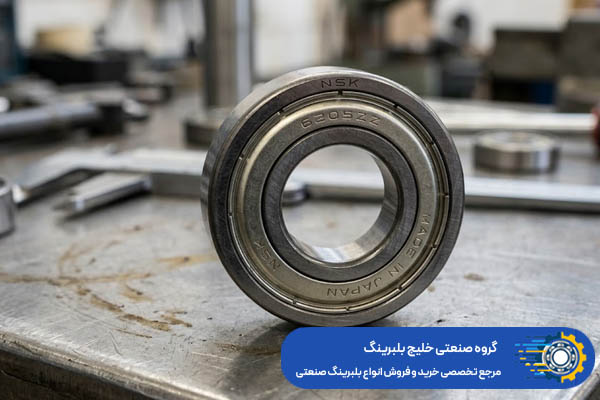

بلبرینگ ZZ چیست؟

بلبرینگ ZZ به مدلی می‌گویند که در هر دو طرف ساچمه‌های آن از یک شیلد فلزی استفاده شده است. حرف Z به معنای یک طرف شیلد و ZZ به معنای دو طرف شیلد است. این شیلدها معمولاً از جنس ورق فولادی پرس‌شده ساخته می‌شوند و مهم‌ترین ویژگی آن‌ها این است که با رینگ داخلی بلبرینگ هیچ‌گونه تماس فیزیکی ندارند.
چون لبه‌های این شیلد فلزی روی رینگ داخلی کشیده نمی‌شود، قطعه هنگام چرخش اصطکاک اضافه‌ای تولید نمی‌کند. وظیفه اصلی این شیلدهای فلزی، حبس کردن گریس داخل محفظه بلبرینگ و جلوگیری از ورود ذرات درشت و اجسام خارجی به داخل مسیر حرکت ساچمه‌ها است.

مزایا بلبرینگ ZZ

استفاده از بلبرینگ‌های دارای شیلد فلزی (ZZ) مزایای فنی زیر را به همراه دارد:

• تحمل سرعت دوران بسیار بالا: به دلیل عدم تماس شیلد با رینگ داخلی، این قطعات می‌توانند با حداکثر سرعت نامی (RPM) خود بچرخند، بدون اینکه محدودیت حرکتی داشته باشند.
  اصطکاک و تولید گرمای نزدیک به صفر: عملکرد بدون تماس آب‌بند باعث می‌شود اتلاف انرژی در سیستم به حداقل برسد و موتور دستگاه شما برای چرخاندن شفت انرژی مضاعف مصرف نکند.
  عمر طولانی روانکار در شرایط پایدار: شیلد فلزی به‌خوبی گریس را داخل محفظه نگه می‌دارد و از پاشش آن به بیرون در دورهای گریز از مرکز بالا جلوگیری می‌کند.

اگر تجهیزاتی مانند الکتروموتورها، پمپ‌های تمیز یا فن‌های دور بالا دارید که در محیط‌های بدون رطوبت می‌کنند و به دنبال قطعاتی با کمترین میزان اصطکاک و بالاترین دور مجاز هستید، پیشنهاد می‌کنیم صفحه قیمت بلبرینگ صنعتی بررسی کنید. در این صفحه می‌توانید انواع مدل‌ها از برندهای مختلف را به همراه مشخصات آن‌ها ببینید.

معایب بلبرینگ ZZ

در کنار مزایای عالی برای سرعت‌های بالا، این نوع آب‌بند محدودیت‌هایی هم دارد که باید به آن‌ها توجه کنید:

• نفوذپذیری بالا در برابر مایعات: شیلد فلزی هیچ‌گونه مقاومتی در برابر پاشش آب، رطوبت محیطی و سیالات شیمیایی ندارد. در صورت تماس با مایعات، گریس به سرعت شسته می‌شود و قطعه زنگ می‌زند.
• ضعف در برابر گردوغبار بسیار ریز: به دلیل وجود فاصله میلی‌متری (لقی مجاز) بین شیلد و رینگ داخلی، ذرات میکروسکوپی، خاکستر و پودرهای صنعتی می‌توانند به راحتی به داخل ساچمه‌ها نفوذ کنند و مانند سمباده باعث سایش سطح فلز شوند.

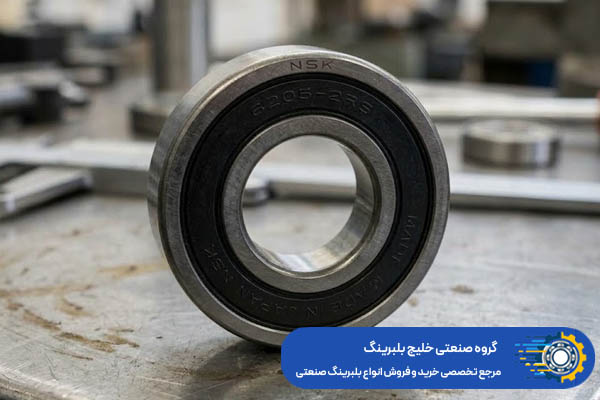

بلبرینگ 2RS چیست؟

بلبرینگ 2RS مدلی است که در هر دو طرف محفظه ساچمه‌ها، با استفاده از کاسه‌نمد لاستیکی (معمولاً از جنس NBR یا وایتون) ایزوله شده است. تفاوت بلبرینگ rs با 2rs صرفاً در تعداد این کاسه‌نمدهاست؛ مدل RS تنها در یک سمت قطعه کاسه‌نمد دارد در حالی که 2RS در هر دو سمت کاملاً پوشیده و آب‌بندی شده است.
برخلاف مدل ZZ، لبه لاستیکی این کاسه‌نمدها دقیقاً روی شیار رینگ داخلی می‌نشیند و یک تماس فیزیکی کامل ایجاد می‌کند. این تماس فشرده باعث می‌شود فضای داخلی بلبرینگ در برابر ورود هرگونه آلاینده خارجی، رطوبت و ذرات معلق کاملاً ایزوله شود و گریس با بالاترین کیفیت ممکن داخل قطعه باقی بماند.

مزایای بلبرینگ 2RS

استفاده از کاسه‌نمد لاستیکی مزایای زیر را در محیط‌های سخت فراهم می‌کند:

• آب‌بندی کامل در برابر رطوبت و مایعات: لبه‌های انعطاف‌پذیر لاستیکی دقیقاً مانند یک سد محکم عمل می‌کنند و جلوی ورود قطرات آب، بخار و شسته شدن روانکار را می‌گیرند.
• مقاومت عالی در برابر گردوغبار ریز: هیچ ذره خارجی، حتی ریزترین ذرات خاک، سیمان یا براده‌های فلزی، امکان عبور از این کاسه‌نمد را ندارند.
• حفظ صددرصدی گریس تحت لرزش: در تکان‌های شدید و ارتعاشات بالای دستگاه، گریس به هیچ‌وجه از داخل محفظه نشت نمی‌کند و خشک نمی‌شود.

معایب بلبرینگ 2RS

تماس فیزیکی کاسه‌نمد با رینگ داخلی، محدودیت‌های دینامیکی زیر را در سیستم شما ایجاد می‌کند:

• محدودیت شدید در سرعت دوران: به دلیل اصطکاک مداوم لبه لاستیکی با فلز، سرعت نهایی (RPM مجاز) این مدل‌ها حدود ۲۰ تا ۳۰ درصد کمتر از مدل‌های ZZ است و نمی‌توانند در دورهای بسیار بالا کار کنند.
• افزایش دما در دورهای بالا: همین اصطکاک باعث تولید گرمای مضاعف می‌شود. اگر این بلبرینگ را در دستگاه دور بالا ببندید، کاسه‌نمد لاستیکی بر اثر حرارت بالا ذوب می‌شود.

اگر دستگاه شما در محیط‌های بسیار آلوده یا مرطوب کار می‌کند، استفاده از آب‌بندی 2RS ضروری است. اما باید یک نکته مهندسی مهم را در نظر بگیرید: در شرایطی که بارهای شعاعی و دینامیکی دستگاه شما بسیار سنگین است، استفاده از بلبرینگ‌ها (حتی با بهترین نوع کاسه‌نمد) جوابگو نخواهد بود و ساچمه‌ها زیر فشار خرد می‌شوند.
در این حالت باید از قطعاتی با سطح تماس بیشتر استفاده کنید. پیشنهاد می‌کنیم برای بررسی گزینه‌های قدرتمندتر، به صفحه قیمت رولبرینگ صنعتی مراجعه کنید تا قطعه‌ای متناسب با فشارهای سنگین تهیه کنید.

تفاوت بلبرینگ zz و 2rs در چیست؟

اصطلاح 2Z نام دیگری برای همان مدل ZZ است و برخی برندها مانند SKF از پسوند 2Z استفاده می‌کنند. تفاوت بلبرینگ 2Z با 2RS دقیقاً همان تفاوت شیلد فلزی بدون تماس با کاسه‌نمد لاستیکی تماسی است. مدل 2Z برای محیط‌های تمیز با دور بالا طراحی شده در حالی که 2RS برای ایزوله کردن قطعه در برابر رطوبت و آلودگی کاربرد دارد.
برای اینکه درک دقیق‌تری از رفتار مکانیکی و محدودیت‌های این دو نوع آب‌بند داشته باشید، مشخصات فنی آن‌ها را در جدول زیر مقایسه کرده‌ایم:

در اکثر بلبرینگ های شیار عمیق برای جلوگیری از ورود آلایندگی های محیطی از اب بندها و یا درپوش هایی استفاده میکنند؛ این نوع درپوش ها یا از جنس پلاستیک هستند. که 2rs نامیده میشوند و یا از جنس فولاد هستند که 2z نامیده میشوند اولین تفاوت آنها همین جنس فولادی یا پلاستیکی آنها هست. بنابراین هنگام خرید بلبرینگ صنعتی باید علاوه بر ابعاد و نوع بلبرینگ، شرایط محیطی و نوع آب‌بندی موردنیاز دستگاه را نیز در نظر گرفت.

درپوش های 2z و 2rs علاوه بر تفاوت از لحاظ جنس ساخته شده تفاوت های کارکردی نیز باهم دارند ؛درپوش های 2rs میتوانن تا حدی از ورود رطوبت به داخل بلبرینگ جلوگیری کنند ولی بلبرینگ های zz به دلیل نحوه اتصال آنها و وجود درزهای بسیار کوچک در این نوع درپوش رطوبت وارد آن میشود و همین درزهای ریز زمانی که حرارت محیط بالا برود باعث نشتی گریس میشود.

تفاوت ZZ و 2RS از نظر سرعت و اصطکاک

بلبرینگ‌های 2RS به دلیل تماس مستقیم لبه لاستیکی کاسه‌نمد با رینگ داخلی، اصطکاک مکانیکی قابل توجهی تولید می‌کنند و برای دورهای بالا مناسب نیستند. وقتی شفت با سرعت بالا می‌چرخد، این اصطکاک مداوم باعث تولید حرارت نقطه‌ای می‌شود. اگر سرعت از حد مجاز فراتر برود، این حرارت لبه‌های پلاستیکی را ذوب می‌کند، آب‌بندی از بین می‌رود و روانکار داخل قطعه می‌‌سوزد.
در مقابل، در بلبرینگ‌های ZZ لبه‌های شیلد فلزی با رینگ داخلی فاصله میلی‌متری دارند. این طراحی بدون تماس، اصطکاک را به صفر می‌رساند. به همین دلیل، در الکتروموتورهای دور بالا، اسپیندل‌ها و توربین‌هایی که سرعت دوران در آن‌ها در اولویت است، همیشه از مدل‌های شیلد فلزی استفاده می‌کنند تا دستگاه داغ نکند و موتور انرژی کمتری برای چرخش شفت هدر دهد.

تفاوت بلبرینگ ZZ و 2RS از نظر مقاومت در برابر آب و گردوغبار

اگر دستگاه شما در محیط‌های مرطوب، کارواش‌های صنعتی یا محیط‌های پرگردوغبار کار می‌کند، بلبرینگ 2RS با ایجاد یک سد لاستیکی محکم، به‌طور کامل جلوی نفوذ آب و ذرات را می‌گیرد. اما مدل ZZ در این شرایط در همان روزهای اول خراب می‌شود. شیلد فلزی در بلبرینگ ZZ فقط می‌تواند جلوی ورود ذرات درشت (مثل سنگ‌‌ریزه) را بگیرد.
مایعات، بخار آب و پودرهای میکروسکوپی به راحتی از شکاف بین شیلد و رینگ داخلی عبور می‌کنند، با گریس ترکیب می‌شوند و خاصیت روانکاری را از بین می‌برند. با این حال، در صنایع سنگین مثل معادن یا کارخانه‌های سیمان، حجم آلاینده‌ها و پاشش مستقیم آب به قدری زیاد است که حتی کاسه‌نمد لاستیکی (2RS) هم به تنهایی جوابگو نیست.
در این شرایط فشار آلاینده‌ها به مرور زمان لاستیک را پاره می‌کند. اگر تجهیزات شما در چنین محیط‌های خشنی کار می‌کنند، باید از هوزینگ‌های چدنی و یاتاقان‌های محافظت‌شده استفاده کنید. برای بررسی ابعاد و استعلام مدل‌های مقاوم، پیشنهاد می‌کنیم به صفحه خرید یاتاقان صنعتی مراجعه کنید تا لایه محافظتی دستگاه خود را تکمیل کنید.

آیا بلبرینگ های 2rs و 2z نیاز به گریس کاری مجدد دارند؟

عموما بلبرینگ های دارای آب بند و یا پوشش جانبی در محل هایی استفاده میشوند که بلبرینگ در محیط خشک کار میکند و امکان گریس کاری و یا حرکت در روغن را ندارند و از همان گریس موجود در داخل بلبرینگ برای روانکاری استفاده میشود. با این حال، در سایر تجهیزات صنعتی که به روانکاری دوره‌ای نیاز دارند، هنگام خرید روان کننده صنعتی باید نوع بیرینگ، سرعت، دما و شرایط کاری دستگاه را در انتخاب روانکار در نظر گرفت.

به همین دلیل این نوع بلبرینگ ها نیاز به گریس کاری مجدد ندارند و باید توجه داشت که درپوش های 2z و 2rs زمانی که در کارخانه نصب میشوند با استفاده از دستگاه های مخصوص مهر و موم میشوند. و زمانی که برای گریس کاری مجدد این مهر و موم ها باز میشوند دیگر به حالت اولیه خود برنمیگردنن و دچار نشتی گریس و ورود گرد و غبار میشوند که بسیار سریع بلبرینگ خراب میشود.

آیا می‌توان بلبرینگ ZZ و 2RS را جایگزین یکدیگر کرد؟

خیر، نمی‌توان این دو مدل را بدون بررسی شرایط محیطی دستگاه جایگزین یکدیگر کنید. اگر در یک الکتروموتور دور بالا که به مدل ZZ نیاز دارد، بلبرینگ 2RS نصب کنید، لبه‌های لاستیکی بر اثر سرعت بالا ذوب می‌شوند و موتور گیرپاژ می‌کند. برعکس، اگر در پمپ آب یا نوار نقاله فضای باز به جای 2RS از مدل ZZ استفاده کنید، آب و خاک فوراً به داخل ساچمه‌ها نفوذ کرده و باعث خرابی می‌شود.
در برخی مواقع تعمیرکاران برای افزایش دور قطعه، کاسه‌نمد لاستیکی 2RS را با ابزار نوک‌تیز درمی‌آورند تا آن را شبیه به قطعه بدون تماس کنند. اما این کار باعث نشت سریع روانکار می‌شود. اگر به هر دلیلی آب‌بند قطعه شما آسیب دید و روانکار نشت کرد، باید با تزریق گریس‌های باکیفیت و نسوز، این افت را جبران کنید. برای انتخاب ترکیبات شیمیایی مناسب که چسبندگی بالایی داشته باشند، حتماً مدل‌های مختلف را در صفحه خرید روان کننده صنعتی بررسی کنید.

سوالات متداول

تفاوت بلبرینگ 2z با 2RS چیست؟

تفاوت اصلی در نوع آب‌بند آن‌هاست. مدل 2Z (که همان ZZ است) دارای دو شیلد فلزی بدون تماس است که تحمل سرعت بالایی دارد اما در برابر آب مقاوم نیست. در مقابل، مدل 2RS دارای دو کاسه‌نمد لاستیکی است که کاملاً ضدآب و ضدگردوغبار است اما سرعت دوران محدودتری دارد.

بلبرینگ ZZ چیست و چه کاربردی دارد؟

این قطعه دارای دو سپر (شیلد) فلزی در دو طرف ساچمه‌هاست که از خروج گریس و ورود ذرات درشت جلوگیری می‌کند. به دلیل عدم تماس شیلد با رینگ داخلی، اصطکاک بسیار کمی دارد و در تجهیزات دور بالا مانند الکتروموتورها، فن‌های صنعتی و محیط‌های کارگاهی تمیز استفاده می‌شود.

بلبرینگ RS چیست؟

بلبرینگ RS دارای یک کاسه‌نمد لاستیکی در یک طرف بلبرینگ است و برای جلوگیری از ورود گردوغبار و رطوبت و حفظ روانکار در داخل بلبرینگ استفاده می‌شود.
