در برخی از ماشینآلات صنعتی، صرفاً داشتن بلبرینگ برای چرخش شفت کافی نیست. بعضی شرایط وجود دارد که مهندسها باید شفت را در موقعیت دقیق خود نگه دارند، ارتعاشات را کنترل کنند و مطمئن شوند که قطعه به صورت ایمن روی بدنه نصب شده است. اینجاست که یاتاقان بلبرینگ به عنوان یک مجموعه مهندسی کامل وارد میشود.
یاتاقان بلبرینگ ترکیبی از بلبرینگ و یک محفظه نگهدارنده (هوزینگ) است که به صورت یکپارچه طراحی شده تا هم فرآیند نصب را سادهتر کند و هم عملکرد پایدارتری در شرایط صنعتی ارائه دهد. در ادامه با ما همراه باشید تا بررسی کنیم یاتاقان بلبرینگ چیست، چه تفاوتی با بلبرینگ معمولی دارد، چگونه کار میکند و برای چه کاربردهایی مناسبتر است.
یاتاقان بلبرینگ چیست و چه کاربردی دارد؟
برای درک بهتر، باید اول تفاوت بلبرینگ و یاتاقان را بدانیم. بلبرینگ قطعهای است که وظیفه اصلی آن ایجاد چرخش و یا کاهش اصطکاک بین شفت و قطعات ثابت دستگاه است. اما یاتاقان، ساختاری است که از شفت پشتیبانی میکند و آن را در موقعیت صحیح نگه میدارد. وقتی این دو با هم ترکیب شوند، به مجموعهای میرسیم که در صنعت با نام یاتاقان بلبرینگ شناخته میشود.
در این ساختار، بلبرینگ داخل یک محفظه فلزی نصب میشود تا هم شفت را نگه دارد و هم امکان نصب آسان مجموعه روی شاسی یا بدنه دستگاه فراهم شود. این طراحی باعث میشود تکنسین بتواند بدون ماشینکاری پیچیده یا تنظیمات سنگین، مجموعه را روی دستگاه نصب کند و در صورت خرابی هم به سرعت آن را تعویض نماید.
یاتاقان بلبرینگ معمولاً خودتنظیم هستند و اگر شفت در حین کار کمی انحراف یا ناهمراستایی پیدا کند، بلبرینگ میتواند این خطا را تا حد مشخصی جبران کند. برای همین در تجهیزاتی مانند نوار نقالهها، فنهای صنعتی یا ماشینآلات کشاورزی که شفتها همیشه همراستا نیستند، استفاده میشود.
یاتاقان بلبرینگ چگونه کار میکند؟
برای درک بهتر نحوه کار، باید به یکی از مشکلات اساسی در طراحی ماشینآلات برگردیم: اصطکاک. هر شفتی که داخل محفظهای فلزی میچرخد، اگر مستقیماً با سطح تماس داشته باشد، در مدت کوتاهی داغ شده و نهایتاً قفل میشود. وظیفه اصلی بلبرینگ این است که تماس لغزشی را به تماس غلتشی تبدیل کند تا حرکت شفت با کمترین اصطکاک انجام شود.
اما یاتاقان بلبرینگ فقط اصطکاک را کاهش نمیدهد؛ بلکه همزمان شفت را در موقعیت درست نگه میدارد و نیروهای واردشده را به بدنه دستگاه منتقل میکند. در این مجموعه، رینگ داخلی بلبرینگ روی شفت قفل میشود و با آن میچرخد. ساچمهها یا عناصر غلتشی هم بین دو رینگ حرکت میکنند تا اصطکاک کم شود. رینگ بیرونی داخل هوزینگ ثابت میماند و نیروها را به شاسی منتقل میکند.
همچنین وجود گریس داخل مجموعه باعث میشود یک لایه روانکار بین مسیر غلتش و ساچمهها تشکیل شود. این لایه از تماس مستقیم فلز با فلز جلوگیری کرده و علاوه بر کاهش اصطکاک، حرارت تولیدی را هم کنترل میکند.
یاتاقان بلبرینگ از چه اجزایی تشکیل شده است؟
مهمترین بخش این مجموعه، خود بلبرینگ است. در بیشتر یاتاقانهای صنعتی، از بلبرینگهای خودتنظیم یا شیار عمیق استفاده میشود. رینگ داخلی بلبرینگ روی شفت قفل میشود و رینگ بیرونی داخل هوزینگ قرار میگیرد. ساچمهها هم بین این دو رینگ حرکت کرده و اصطکاک را کاهش میدهند.
بخش دوم، هوزینگ یا محفظه نگهدارنده است که معمولاً از چدن، فولاد یا در برخی موارد از استیل ساخته میشود. این محفظه به بدنه دستگاه پیچ میشود و وظیفه دارد نیروهای واردشده از شفت را به شاسی منتقل کند. در دو طرف مجموعه هم معمولاً آببندها یا کاسهنمدها قرار دارند. این قطعات مانع ورود آلودگی، گردوغبار و رطوبت به داخل مسیر ساچمهها میشوند. بدون آببندی مناسب، گریس به مرور آلوده شده و ذرات ریز ساینده، مسیر غلتش بلبرینگ را تخریب میکنند.
تفاوت یاتاقان بلبرینگ با بلبرینگ معمولی چیست؟
این دو قطعه از نظر ساختار، کاربرد و حتی فلسفه طراحی تفاوتهای مهمی دارند. بلبرینگ معمولی فقط یک قطعه غلتشی است و برای نصب، باید داخل مکان مشخص و دقیقی داخل بدنه قرار بگیرد. یعنی مهندس باید روی بدنه دستگاه، محل قرارگیری بلبرینگ را با تلرانسهای بسیار دقیق تراشکاری کند تا قطعه به درستی در جای خود بنشیند.
اما یاتاقان بلبرینگ، این پیچیدگی را حذف میکند. در اینجا بلبرینگ از قبل داخل هوزینگ نصب شده و کل مجموعه به صورت آماده روی دستگاه پیچ میشود. همین موضوع باعث میشود فرآیند نصب بسیار سریعتر، سادهتر و کمهزینهتر باشد. تفاوت مهم دیگر، توانایی جبران ناهمراستایی است.
بسیاری از یاتاقانهای بلبرینگی دارای ساختار خودتنظیم هستند و میتوانند مقدار مشخصی انحراف شفت را تحمل کنند. درحالیکه بلبرینگهای معمولی معمولاً به همراستایی دقیق نیاز دارند. همچنین استفاده از یاتاقان بلبرینگ باعث میشود که تعویض مجموعه کار راحتتر و سریعتری باشد. اما در سیستمهایی که بلبرینگ به صورت مجزا نصب شده، باز و بسته کردن قطعه زمانبرتر است.
البته این موارد به معنای برتری مطلق یاتاقان بلبرینگ نیست. در ماشینآلات بسیار دقیق، دوربالا یا تجهیزاتی که فضای نصب محدود دارند، هنوز هم استفاده از بلبرینگهای مستقل انتخاب مهندسی بهتری محسوب میشود.
تفاوت یاتاقان بلبرینگ ایستاده، فلنجدار و مدلهای دیگر
رایجترین یاتاقان بلبرینگ، از نوع ایستاده هستند که معمولاً با کد UCP شناخته میشوند. این مدلها روی یک پایه قرار دارند و مستقیماً روی شاسی دستگاه پیچ میشوند. در نوار نقالهها، خطوط انتقال مواد، فنها و ماشینآلات عمومی صنعتی، این مدل بیشترین کاربرد را دارد چون نصب آن ساده است و استحکام بالایی در برابر بارهای شعاعی دارد.
نوع دوم، یاتاقان فلنجدار است که معمولاً با کدهای UCF یا UCFL شناخته میشود. در این مدل، هوزینگ دارای فلنج دایرهای یا بیضیشکل است و به صورت مستقیم روی دیواره یا صفحات عمودی نصب میشود. این طراحی بیشتر در تجهیزاتی استفاده میشود که شفت از داخل بدنه عبور میکند و امکان نصب پایهدار وجود ندارد.

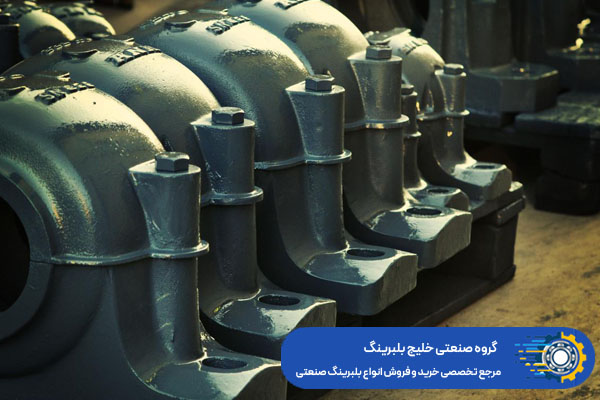

مدلهای دیگری هم مانند یاتاقان کشویی، یاتاقان تنشنر یا مدلهای دو تکه صنعتی وجود دارند که برای کاربردهای خاص طراحی شدهاند. در صنایع سنگین، گاهی از هوزینگهای بسیار بزرگ دو تکه استفاده میشود تا امکان سرویس و تعویض بلبرینگ بدون باز کردن کامل شفت فراهم شود.
نکته مهم این است که انتخاب فرم هوزینگ فقط به شکل ظاهری مربوط نیست. مهندس طراح باید جهت نیروها، میزان ارتعاش، فضای تعمیرات، شرایط محیطی و حتی روش روانکاری را نیز در نظر بگیرد تا مناسبترین مدل انتخاب شود.
چه زمانی باید از یاتاقان بلبرینگ بهجای بلبرینگ معمولی استفاده کرد؟
انتخاب بین بلبرینگ معمولی و یاتاقان بلبرینگ، فقط به ترجیح شخصی یا قیمت قطعه مربوط نیست. این تصمیم کاملاً به شرایط طراحی دستگاه بستگی دارد و مهندسان معمولاً بر اساس نوع بار، دقت موردنیاز، شرایط نصب و هزینه تعمیرات، یکی از این دو ساختار را انتخاب میکنند.
در ماشینآلاتی که شاسی، دقت ماشینکاری بالایی ندارد، استفاده از یاتاقان بلبرینگ منطقیتر است چون پیچیدگیهای نصب را حذف میکند. در واقع برای نصب بلبرینگ معمولی، محل قرارگیری باید با تلرانسهای بسیار دقیق تراشکاری شده باشد. همچنین در تجهیزاتی که احتمال ناهمراستایی شفت وجود دارد، یاتاقانهای بلبرینگی عملکرد مطمئنتری دارند.
برای مثال در نوار نقالههای طولانی، فنهای صنعتی یا ماشینآلات کشاورزی، شفت تحت بار ممکن است کمی خم شود یا زاویه بگیرد. مسئله مهم دیگر، سرعت تعمیرات است. مهندسان ترجیح میدهند از مجموعههایی استفاده کنند که تعویض آنها سریع باشد. یاتاقان بلبرینگ دقیقاً برای همین شرایط طراحی شده و تعویض راحتی دارد.
البته در ماشینآلات فوق دقیق، توربینها، اسپیندلها یا تجهیزات دوربالا، هنوز هم بلبرینگها انتخاب اول هستند. چون این سیستمها به دقت هندسی و کنترل لقی بسیار بیشتری نیاز دارند و استفاده از هوزینگ آماده ممکن است دقت نهایی سیستم را کاهش دهد.
انواع یاتاقان بلبرینگ و تفاوت آنها
یاتاقانهای بلبرینگی از نظر فرم هوزینگ، نوع بلبرینگ داخلی و شرایط کاری به مدلهای مختلفی تقسیم میشوند. رایجترین مدل، یاتاقان ایستاده است که برای شفتهای افقی و بارهای شعاعی گزینهای بسیار پایدار محسوب میشود. در مقابل، یاتاقانهای فلنجدار برای نصب روی صفحات عمودی یا دیواره تجهیزات طراحی شدهاند.
از نظر نوع بلبرینگ داخلی هم تفاوتهای مهمی وجود دارد. بسیاری از یاتاقانها از بلبرینگهای خودتنظیم استفاده میکنند تا بتوانند انحراف جزئی شفت را تحمل کنند. اما در برخی مدلهای سنگینتر، از رولبرینگها استفاده میشود تا ظرفیت تحمل بار افزایش پیدا کند. بعضی مدلها هم برای شرایط خاص طراحی میشوند. برای مثال:
- یاتاقانهای استیل برای محیطهای مرطوب یا صنایع غذایی
- یاتاقانهای نسوز برای دماهای بالا
- مدلهای آببندیشده برای محیطهای دارای گردوغبار
- مدلهای دو تکه صنعتی برای تجهیزات سنگین و شفتهای قطور
همچنین سیستم قفل شفت هم در مدلهای مختلف متفاوت است. بعضی از یاتاقانها با پیچ مغزی روی شفت قفل میشوند، برخی از بوش تبدیلی استفاده میکنند و بعضی مدلها دارای قفل خارج از مرکز هستند. انتخاب هرکدام به سرعت دوران، شوکهای مکانیکی و نوع بار بستگی دارد.
یاتاقان بلبرینگ در چه صنایعی و تجهیزاتی استفاده میشود؟
اگر در یک کارخانه صنعتی قدم بزنید، بدون اینکه متوجه شوید از کنار دهها یاتاقان بلبرینگ رد خواهید شد. این قطعات تقریباً در تمام سیستمهایی که شفت دوار دارند، استفاده میشود. یکی از بزرگترین مصرفکنندگان این قطعات، سیستمهای انتقال مواد هستند. در نوار نقالهها، رولرها و تجهیزات جابهجایی مواد، شفتها باید ساعتها به صورت مداوم بچرخند و همزمان وزن بار را تحمل کنند. استفاده از یاتاقان بلبرینگ باعث میشود این سیستمها با حداقل اصطکاک و کمترین نیاز به تعمیرات کار کنند.
همچنین در صنایع کشاورزی، تجهیزاتی مانند کمباین، تراکتور، دستگاههای خوراکسازی و ماشینآلات برداشت، دائماً در معرض گردوغبار، رطوبت و ارتعاش قرار دارند. به همین دلیل معمولاً از یاتاقانهای آببندیشده و خودتنظیم استفاده میشود تا دوام سیستم بیشتر شود. در کارخانههای سیمان، صنایع فولاد و خطوط تولید هم یاتاقانها نقش مهمی در نگهداری شفت فنها، پمپها، گیربکسها و تجهیزات انتقال قدرت دارند.
حتی در بسیاری از ماشینآلات بستهبندی و صنایع غذایی، از مدلهای استیل و ضدزنگ استفاده میشود تا استانداردهای بهداشتی رعایت گردد. نکته مهم این است که انتخاب یاتاقان برای هر صنعت فقط به تحمل بار محدود نمیشود. شرایط محیطی، دمای کاری، میزان آلودگی، سرعت دوران و حتی روش شستوشوی تجهیزات نیز روی انتخاب نهایی تأثیر مستقیم دارند.
مزایای استفاده از یاتاقان بلبرینگ در سیستمهای صنعتی
این قطعات چند مشکل مهم مهندسی را همزمان حل میکنند و به همین دلیل در بسیاری از ماشینآلات، انتخابی اقتصادی و فنی محسوب میشوند.
- نصب ساده و سریع: چون بلبرینگ از قبل داخل هوزینگ مونتاژ شده، نیازی به ماشینکاری پیچیده نشیمنگاه وجود ندارد و مجموعه به راحتی روی شاسی پیچ میشود. این موضوع هم هزینه ساخت دستگاه را کاهش میدهد و هم زمان تعمیرات را کوتاهتر میکند.
- تحمل بهتر ناهمراستایی شفت: در بسیاری از خطوط صنعتی، شفتها در اثر بار، حرارت یا ارتعاش کمی تغییر زاویه میدهند. یاتاقانهای خودتنظیم میتوانند این خطاها را بدون ایجاد تنش شدید جذب کنند و از شکست زودرس بلبرینگ جلوگیری نمایند.
- مقاوم در برابر آلودگی: بسیاری از مدلها دارای آببندی صنعتی، گریسخور و طراحی مقاوم در برابر گردوغبار هستند. این ویژگی باعث میشود قطعه در محیطهایی مثل معادن، کارخانه سیمان یا صنایع کشاورزی عمر بیشتری داشته باشد.
- مقرونبهصرفه و اقتصادی: چون یاتاقان بلبرینگ هزینه ماشینکاری، زمان مونتاژ و پیچیدگی تعمیرات را ندارد و تکنسین میتواند در زمان کوتاهتری مجموعه را تعویض نماید.
هنگام انتخاب یاتاقان بلبرینگ باید به چه نکاتی توجه کرد؟
انتخاب درست یاتاقان بلبرینگ به مجموعهای از پارامترهای مکانیکی و محیطی وابسته است اما به صورت کلی، باید به نکات زیر توجه کنید:
- نوع و جهت بار: اگر بار فقط شعاعی باشد، بسیاری از مدلهای استاندارد پاسخگو هستند اما در شرایطی که بار محوری یا ضربهای وجود دارد، باید از طراحیهای مقاومتر استفاده شود.
- سرعت دوران: بعضی یاتاقانها برای سرعتهای متوسط طراحی شدهاند و در دورهای بالا دچار افزایش دما میشوند. در چنین شرایطی نوع قفسه، کیفیت روانکار و کلاس لقی اهمیت بیشتری پیدا میکند و باید متناسب با سرعت بالا باشند.
- شرایط محیطی: در محیطهای دارای رطوبت، مواد شیمیایی یا گردوغبار، باید به نوع آببندی و جنس هوزینگ توجه ویژه داشته باشید. برای مثال در صنایع غذایی یا محیطهای خورنده، استفاده از مدلهای استیل منطقیتر است.
- نحوه نصب و نگهداری قطعه: بسیاری از خرابیهایی که به نام کیفیت پایین بلبرینگ شناخته میشوند، در واقع ناشی از نصب اشتباه، روانکاری نامناسب یا انتخاب نادرست لقی داخلی هستند.
رایجترین مشکلات و خرابیهای یاتاقان بلبرینگ
یکی از رایجترین مشکلات، ورود آلودگی به داخل مجموعه است. گردوغبار، رطوبت یا ذرات فلزی میتوانند وارد مسیر غلتش شوند و مثل سمباده، سطح رینگ و ساچمهها را تخریب کنند. نتیجه این اتفاق معمولاً ایجاد صدا، افزایش دما و لرزش خواهد بود. روانکاری نامناسب هم یکی از دلایل اصلی خرابی است.
کمبود گریس باعث تماس مستقیم فلز با فلز میشود و گریس زیاد هم دمای کاری را بالا میبرد. انتخاب نوع روانکار باید بر اساس سرعت، بار و دمای کاری انجام شود. ناهمراستایی شفت، نصب اشتباه، سفت کردن بیش از حد پیچها و انتخاب نادرست لقی داخلی هم از دیگر عوامل مخرب هستند. در صنایع سنگین، حتی مقدار کمی انحراف شفت میتواند فشار زیادی به مسیر غلتش وارد کند.
یکی دیگر از خرابیهای رایج، خوردگی ناشی از عبور جریان الکتریکی است که مخصوصاً در الکتروموتورها دیده میشود. وقتی جریان از داخل بلبرینگ عبور کند، روی مسیر غلتش حفرههای میکروسکوپی ایجاد میشود و قطعه به مرور صدای زوزه تولید میکند.
