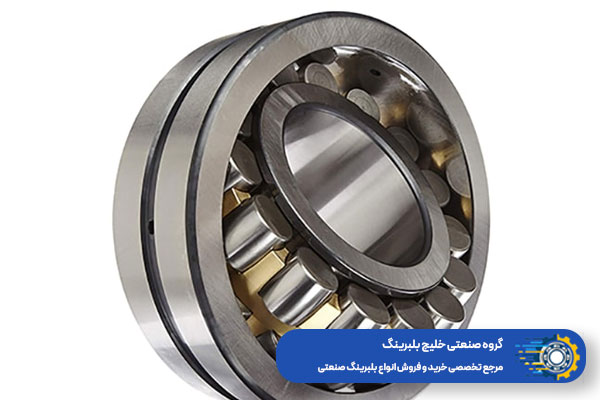

کنس بلبرینگ یکی از اجزای اصلی بلبرینگ است که وظیفه نگهداری از ساچمهها یا غلتکها را بر عهده دارد. این قطعه، با ایجاد مسیری برای حرکت روان این اجزا، باعث کاهش اصطکاک و افزایش طول عمر بلبرینگ میشود. به عبارت سادهتر، کنس بلبرینگ مانند یک مسیر مشخص برای ساچمهها عمل میکند و باعث میشود بلبرینگ به نرمی بچرخد.
کنس بلبرینگ یکی از مهم ترین اجزای بلبرینگ است که وظیفه پشتیبانی از شفت و کاهش اصطکاک را بر عهده دارد؛ این قطعه نقش مهمی در عملکرد و طول عمر بلبرینگ دارد.
کنس بلبرینگ چیست؟
کنس بلبرینگ یکی از قطعات اصلی بلبرینگ صنعتی است که وظیفه نگهداری از گویها یا غلتکها را بر عهده دارد. کنس بلبرینگ از دو قسمت تشکیل شده است کنس داخلی که با شافت دستگاه درگیر میشود کنس خارجی که با بدنه دستگاه درگیر میشود.
- کنس داخلی بلبرینگ: کنس داخلی در بیشتر نوع های بلبرینگ به صورت ثابت هستند در سری های رولبرینگ استوانه ای در طرح های nu , nj و nup کنس های داخلی متحرک و از بقیه اجزای بلبرینگ جدا هستند.
- کنس خارجی بلبرینگ: کنس های خارجی در سری های روبرینگ استوانه ای طرح n مانند رولبرینگ مخروطی از بقیه اجزای برینگ جدا هستند و به صورت متحرک طراحی شده اند و به اسانی جدا میشوند.
تفاوت کنس داخلی و کنس خارجی بلبرینگ
بلبرینگ از دو کنس یا رینگ اصلی تشکیل شده است؛ کنس داخلی و کنس خارجی. هر یک از این قطعات وظیفه مشخصی در انتقال نیرو و حرکت روان مجموعه دارند. کنس داخلی روی شفت نصب میشود و معمولاً همراه با شفت دوران میکند. این بخش بارهای منتقلشده از شفت را به ساچمهها انتقال میدهد. در مقابل، کنس خارجی داخل هوزینگ قرار میگیرد و اغلب ثابت باقی میماند تا بارهای منتقلشده از ساچمهها را به بدنه دستگاه منتقل کند.
سطوح داخلی این دو کنس دارای مسیرهای غلتش بسیار دقیقی هستند که حرکت یکنواخت ساچمهها را امکانپذیر میکنند. هرگونه آسیب، سایش یا تغییر شکل در این مسیرها میتواند باعث افزایش ارتعاش، تولید صدا و کاهش عمر بلبرینگ شود. در برخی کاربردها، بسته به نوع طراحی سیستم، ممکن است کنس خارجی نیز دوران کند، اما در اغلب ماشینآلات صنعتی، رینگ داخلی متحرک و رینگ خارجی ثابت است.
| ویژگی | کنس داخلی | کنس خارجی |
|---|---|---|
| محل نصب | روی شفت | داخل هوزینگ |
| وضعیت حرکت | معمولاً چرخان | معمولاً ثابت |
| وظیفه اصلی | انتقال بار از شفت | انتقال بار به بدنه |
| میزان تنش | بیشتر | کمتر |
جنس کنس بلبرینگ از چیست؟
کنس بلبرینگ یا همان رینگ داخلی و خارجی، یکی از مهمترین اجزای بلبرینگ است که وظیفه هدایت ساچمهها و تحمل بارهای وارده را بر عهده دارد. به همین دلیل، انتخاب متریال مناسب برای ساخت آن اهمیت بسیار زیادی در طول عمر و عملکرد مجموعه دارد.
در اغلب بلبرینگهای صنعتی، کنسها از فولاد کرومدار پرکربن با استاندارد 100Cr6 یا معادل بینالمللی SAE 52100 ساخته میشوند. این آلیاژ به دلیل مقاومت سایشی بالا، استحکام مکانیکی مناسب و قابلیت عملیات حرارتی، بهترین گزینه برای تولید بلبرینگهای دور بالا و تحت بار محسوب میشود.
در صنایع خاص، از فولادهای ضدزنگ نیز برای ساخت کنس استفاده میشود. این نوع آلیاژها مقاومت بالایی در برابر رطوبت، مواد شیمیایی و خوردگی دارند و معمولاً در صنایع غذایی، دارویی و دریایی کاربرد پیدا میکنند.
همچنین در برخی بلبرینگهای فوق دقیق و دور بالا، از مواد سرامیکی برای ساخت کنس یا بخشی از مجموعه استفاده میشود. سرامیکها وزن کمتر، سختی بالاتر و مقاومت حرارتی بیشتری نسبت به فولاد دارند، اما هزینه تولید آنها نیز بالاتر است. انتخاب جنس کنس باید براساس عواملی مانند سرعت دوران، میزان بار، دمای کاری و شرایط محیطی انجام شود تا حداکثر بازدهی و طول عمر بلبرینگ تضمین شود.
| جنس کنس | سختی تقریبی | مقاومت سایشی | کاربرد |
|---|---|---|---|
| فولاد 100Cr6 | ۶۰ تا ۶۴ HRC | بسیار بالا | صنایع عمومی |
| فولاد ضدزنگ | ۵۵ تا ۶۰ HRC | بالا | صنایع غذایی و دریایی |
| سرامیک صنعتی | بیش از ۷۰ HRC | فوقالعاده | دورهای بسیار بالا |
انواع کنس بلبرینگ
کنسهای بلبرینگ در انواع مختلفی در دسترس هستند. این انواع بر اساس عوامل مختلفی مانند نوع بلبرینگ، جنس، شکل و اندازه طبقهبندی میشوند انواع رایج کنس بلبرینگ عبارتند از:
کنس ساده کنس ساده با استفاده از روانکارها، اصطکاک بین سطوح مختلف را کاهش میدهد. سرعت متوسط یاتاقان ساده، گاهی نیاز به خنککاری را ایجاد میکند. طول عمر این نوع رینگها به نوع روانکار استفادهشده بستگی دارد.
در انتخاب این قطعات، توجه به کیفیت ساخت و مواردی مثل خرید بلبرینگ صنعتی اهمیت زیادی دارد.
رینگ مرصع یاتاقان مرصع، در اطراف نقطهای خارج از نشیمنگاه میچرخد. این نوع یاتاقان سرعت کمی دارد، اما دقت بسیار بالایی دارد. رینگ مرصع بیشتر در تولید ساعت استفاده میشود. انتخاب روانکار صنعتی مناسب، میتواند طول عمر این نوع رینگ را تا حد زیادی افزایش دهد.
کنس غلتکی یا غلتشی در یاتاقان غلتکی، غلتکها یا ساچمهها جایگزین سطوح لغزشی میشوند. این امر موجب کاهش اصطکاک و افزایش قابلیت تحمل بار میشود. اما سرعت متوسط رو به بالای این نوع کنس نیاز به خنک کاری را افزایش میدهد.
کنس لغزشی کنس لغزشی برای ایجاد حرکت چرخشی در هر دو جهت شعاعی و محوری استفاده میشود. این نوع یاتاقان به دلیل عدم وجود اصطکاک بین سطوح تماس، طول عمری بینهایت دارد و میتوان به صورت مداوم بدون ایجاد خرابی از آن استفاده کرد. میزان فرسایش و ساییدگی در هنگام شروع به کار و خاموش کردن دستگاه بسیار کم است. اما وجود سنگریزه و گرد و غبار میتواند موجب خرابی کنس لغزشی شود.
کنس مغناطیسی کنس مغناطیسی با استفاده از میدان مغناطیسی، دو جزء دستگاه را از یکدیگر جدا نگه میدارد. این امر موجب کاهش اصطکاک و افزایش طول عمر و سرعت بالای کنس میشود. اما به دلیل استفاده از میدان مغناطیسی، میزان انرژی مصرفی کنس مغناطیسی بسیار زیاد است.
کنس خمشی کنس خمشی با تغییر شکل مواد حرکت میکند. این کنس انعطافپذیری کمی دارد، بنابراین دامنه حرکتی آن محدود است. سرعت بالا یکی از ویژگیهای دیگر این نوع کنس است.
سختی کنس بلبرینگ چقدر است؟
سختی کنس بلبرینگ یکی از مهمترین عوامل تعیینکننده عمر مفید و توان تحمل بار آن محسوب میشود. اگر سختی رینگها کمتر از مقدار استاندارد باشد، سایش زودرس و تغییر شکل دائمی رخ میدهد و اگر بیش از حد افزایش یابد، احتمال ترکخوردگی و شکست ترد بیشتر خواهد شد.
بهطور معمول، سختی کنس بلبرینگهای صنعتی بین ۵۸ تا ۶۴ راکول C (HRC) قرار دارد. این مقدار پس از انجام عملیات حرارتی و سختکاری دقیق حاصل میشود و مطابق استانداردهای بینالمللی تولید بلبرینگ است.
عملیات سختکاری موجب میشود سطح مسیر غلتش ساچمهها در برابر خستگی فلزی، ضربه و اصطکاک مقاومت بالایی پیدا کند. در نتیجه، بلبرینگ میتواند میلیونها سیکل کاری را بدون افت عملکرد تحمل کند.
البته میزان سختی به نوع بلبرینگ و کاربرد آن نیز وابسته است. برای مثال، بلبرینگهای استیل ضدزنگ معمولاً سختی کمتری نسبت به بلبرینگهای فولاد کرومدار دارند، در حالی که نمونههای سرامیکی از سختی بسیار بالاتری برخوردار هستند.
کاربرد کنس در بلبرینگ ها
کنس بلبرینگ نقش مهمی در عملکرد بلبرینگ دارد. این قطعه به طور مستقیم بر روی اصطکاک و طول عمر بلبرینگ تأثیر میگذارد. کنس بلبرینگ از اصطکاک مستقیم بین گویها یا غلتکها و شافت یا بدنه دستگاه جلوگیری میکند. این امر باعث کاهش گرمای تولید شده و افزایش طول عمر بلبرینگ میشود.
به صورت کلی کاربرد کنس ها نگه داشتن ساچمه ها و اجزای بلبرینگ از ناحیه بیرونی و درونی است لاین سرعت حرکت ساچمه ها و ترلانس و لقی بلبرینگ ها بر روی کنس ها اعمال میشود.
| نوع بلبرینگ | سختی کنس |
|---|---|
| بلبرینگ شیار عمیق | ۶۰ تا ۶۴ HRC |
| بلبرینگ تماس زاویهای | ۵۸ تا ۶۲ HRC |
| بلبرینگ استیل ضدزنگ | ۵۵ تا ۶۰ HRC |
| بلبرینگ سرامیکی | بیش از ۷۰ HRC |
محل اتصال کنس بلبرینگ به سایر اجزا در بلبرینگ
کنس بلبرینگ از طریق رینگ داخلی به شفت و از طریق رینگ خارجی به هوزینگ یا بدنه دستگاه متصل میشود. نحوه قرارگیری این اجزا به نوع بلبرینگ و شرایط کاری بستگی دارد؛ بهطوریکه در برخی کاربردها بارها بهصورت شعاعی و موازی با محور شفت وارد میشوند و در برخی دیگر، نیروهای محوری نیز نقش مهمی ایفا میکنند.
طراحی دقیق محل اتصال کنسها باعث میشود بارهای وارده بهطور یکنواخت میان ساچمهها یا غلتکها توزیع شده و از ایجاد لرزش، سایش زودرس و کاهش عمر مفید بلبرینگ جلوگیری شود. انتخاب صحیح نوع اتصال و رعایت تلرانسهای نصب نیز تأثیر مستقیمی بر عملکرد پایدار مجموعه دارد.
آلیاژ کنس بلبرینگ
کنس بلبرینگ معمولاً از فولادهای آلیاژی پرکربن و کرومدار تولید میشود که رایجترین آنها فولاد 100Cr6 یا معادل بینالمللی SAE 52100 است. این آلیاژ پس از انجام عملیات حرارتی، سختی و مقاومت سایشی بالایی پیدا میکند و میتواند در شرایط کاری سنگین و دورهای بالا عملکرد مناسبی داشته باشد.
برندهای معتبر جهانی مانند SKF، NSK، FAG و Timken استانداردهای سختگیرانهای را در انتخاب مواد اولیه و فرآیندهای متالورژیکی رعایت میکنند تا دوام، دقت و طول عمر کنسها تضمین شود.
علائم خرابی کنس بلبرینگ چیست؟
خرابی کنس بلبرینگ یکی از مهمترین عوامل کاهش عمر تجهیزات صنعتی است. آسیبدیدگی رینگهای داخلی و خارجی میتواند باعث افزایش ارتعاش، تولید صدا، کاهش دقت عملکرد و در نهایت توقف کامل دستگاه شود.
یکی از رایجترین انواع خرابی، پوستهشدن سطح مسیر غلتش یا Spalling است که در اثر خستگی فلز و بارگذاری طولانیمدت ایجاد میشود. در این حالت، ذرات کوچکی از سطح کنس جدا شده و موجب ایجاد لرزش و صدای غیرعادی میشوند.
ترکخوردگی نیز از دیگر مشکلات رایج است که معمولاً بر اثر ضربات ناگهانی، بارهای بیش از حد مجاز یا نصب نادرست بلبرینگ به وجود میآید. ادامه کار با کنس ترکخورده میتواند منجر به شکست کامل مجموعه شود.
تغییر رنگ سطح کنس نیز نشانهای از افزایش بیش از حد دما و روانکاری نامناسب است. در چنین شرایطی، اصطکاک افزایش یافته و خواص متالورژیکی فولاد دچار تغییر میشود.
خوردگی ناشی از رطوبت یا آلودگیهای شیمیایی نیز یکی دیگر از عوامل خرابی محسوب میشود که باعث کاهش دقت مسیر غلتش و افزایش سایش میگردد.
بازرسی دورهای، استفاده از روانکار مناسب و رعایت اصول صحیح نصب، مهمترین اقدامات برای افزایش طول عمر کنس بلبرینگ هستند.
| نوع خرابی | علت اصلی | راهکار |
|---|---|---|
| پوستهشدن سطح | خستگی فلز | روانکاری مناسب |
| ترکخوردگی | بار ضربهای | تعویض بلبرینگ |
| خوردگی | رطوبت و آلودگی | استفاده از گریس مناسب |
| تغییر رنگ | افزایش دما | کنترل بار و سرعت |
| سایش غیرعادی | نصب اشتباه | تنظیم هممحوری |
آیا کنس بلبرینگ قابل تعمیر یا تعویض است؟
در اغلب بلبرینگهای استاندارد صنعتی، کنس داخلی و خارجی بهعنوان بخشی از مجموعه اصلی طراحی شدهاند و معمولاً بهصورت جداگانه تعمیر یا تعویض نمیشوند. در صورت آسیبدیدگی رینگها، توصیه میشود کل بلبرینگ تعویض شود تا از بروز خرابیهای ثانویه جلوگیری گردد.
البته در برخی رولبرینگهای بزرگ صنعتی، امکان تعویض رینگها یا انجام عملیات بازسازی وجود دارد، اما این فرآیند نیازمند تجهیزات تخصصی، اندازهگیری دقیق و کنترل کیفی گسترده است.
استفاده از کنس آسیبدیده یا تعمیرات غیراستاندارد میتواند موجب افزایش لرزش، کاهش دقت عملکرد و تحمیل هزینههای سنگینتر به تجهیزات شود. به همین دلیل، در بیشتر کاربردهای صنعتی، تعویض کامل بلبرینگ بهترین و مطمئنترین راهکار محسوب میشود.
نحوه درآوردن کنس بلبرینگ
میتوان در دو نوع از برینگ ها کنس را به راحتی جدا کرد اولین نوع رولبرینگ ها مخروطی و نوع دوم بلبرینگ ها تماس زاویه ای هست و در بقیه نوع برینگ ها دراوردن کنس ها و جدا سازی اجزای برینگ نیاز به تخصص و مهارت است زیرا در اوردن و جا زدن غیر اصولی کنس ها موجب این میشود که اجزاس برینگ به خوبی در سرجای خود قرار نگیرند و به سرعت خراب شوند.
نکته: برای بالا بردن عمر مفید بلبرینگ های مخروطی زمانی که بلبرینگ را عوض میکنید حتما کنس بلبرینگ را هم عوض کنید.زیرا کارکرد کنس ها باعث ایجاد علائم خستگی روی ان میشود که موجب نقص در حرکت برینگ و موجب خرابی سریع رولبرینگ مخروطی میشود.
جمع بندی
کنس بلبرینگ یکی از مهمترین اجزای این قطعه صنعتی محسوب میشود که نقش اصلی در هدایت ساچمهها، تحمل بار و کاهش اصطکاک را بر عهده دارد. جنس، سختی، کیفیت ساخت و سلامت رینگهای داخلی و خارجی، تأثیر مستقیمی بر عملکرد و طول عمر بلبرینگ دارند. آشنایی با ساختار و ویژگیهای کنس به کاربران کمک میکند تا در انتخاب، نگهداری و عیبیابی بلبرینگها تصمیمهای دقیقتر و اقتصادیتری بگیرند.
با آشنایی با کنس بلبرینگ و کاربرد آن، میتوانید خرید بلبرینگ را با آگاهی و دقت بیشتری انجام دهید؛ خلیج بلبرینگ تخصصی ترین وب سایت فروش آنلاین بلبرینگ جهت مشاوره رایگان با شماره ۰۹۰۰۱۰۹۸۸۹۹ تماس بگیرید.
سوالات متداول
کنس بلبرینگ چه وظیفهای دارد؟
کنس بلبرینگ وظیفه هدایت ساچمهها، ایجاد مسیر غلتش دقیق و انتقال بارهای شعاعی و محوری را بر عهده دارد. این قطعه با توزیع یکنواخت نیرو، اصطکاک را کاهش داده و موجب افزایش عمر مفید بلبرینگ میشود.
جنس کنس بلبرینگ از چیست؟
بیشتر کنسهای بلبرینگ از فولاد کرومدار پرکربن با استاندارد 100Cr6 یا SAE 52100 ساخته میشوند. این آلیاژ مقاومت بسیار بالایی در برابر سایش، خستگی و فشارهای مکانیکی دارد و پس از عملیات حرارتی، سختی مطلوبی برای کارکرد طولانیمدت به دست میآورد.
خرابی کنس بلبرینگ چگونه تشخیص داده میشود؟
افزایش صدا و لرزش، ایجاد حرارت غیرعادی، پوستهشدن مسیر غلتش، تغییر رنگ سطح و مشاهده ترک یا خوردگی از مهمترین نشانههای خرابی کنس بلبرینگ هستند. بازرسی دورهای و روانکاری مناسب میتواند از بروز این مشکلات جلوگیری کند.
