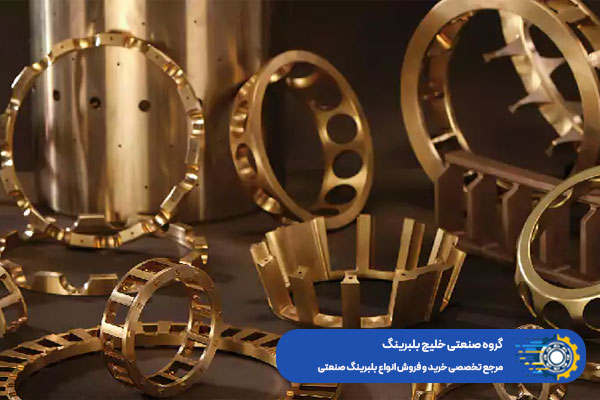

قفسه بلبرینگ یکی از اجزای اصلی بیرینگ است که ساچمه‌ها یا رولرها را با فاصله مشخص از یکدیگر نگه می‌دارد و حرکت آنها را در مسیر صحیح هدایت می‌کند. این قطعه با جلوگیری از تماس مستقیم اجزای غلتشی، به کاهش اصطکاک، تولید حرارت و سایش کمک می‌کند و در عملکرد روان و پایدار بیرینگ نقش دارد.
قفسه بیرینگ میتواند از فولاد، برنج، پلیآمید و سایر مواد پلیمری ساخته شود و نوع آن با توجه به سرعت چرخش، دما، میزان بار، ارتعاش، نوع روانکار و شرایط محیطی انتخاب میشود. از نظر روش ساخت نیز قفسه‌ها در مدل‌هایی مانند پرسی یا ورقی، ماشین‌کاری‌شده، پلیمری و پین‌دار تولید می‌شوند.
انتخاب قفسه مناسب تنها به جنس آن محدود نیست؛ طراحی قفسه و نحوه هدایت آن نیز میتواند روی سرعت مجاز، اصطکاک، روانکاری و پایداری بیرینگ اثر بگذارد. در ادامه بررسی می‌کنیم قفسه بلبرینگ چیست، چه انواعی دارد، قفسه فولادی، برنجی و پلیمری چه تفاوتی دارند و برای انتخاب قفسه مناسب باید به چه عواملی توجه کرد.

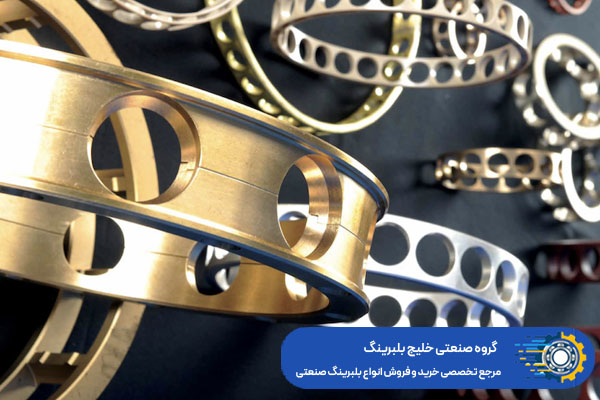

قفسه بلبرینگ چیست و چه وظیفه‌ای دارد؟
قفسه یکی از مهم ترین اجزای بلبرینگ محسوب میشود و نقشی کلیدی در عملکرد و سلامت آن ها ایفا می کند. نظم دادن به ساچمه ها یا همان اجزای غلطنده در بیرینگ ها از نقش های مهم قفسه در بیرینگ ها است. در همین زمینه شناخت ساختار کلی بیرینگ‌ها برای انتخاب درست و حتی موضوعاتی مثل خرید بلبرینگ صنعتی اهمیت زیادی دارد. همچنین انتخاب صحیح قطعه و استفاده از روانکار سازگار برای عملکرد پایدار اهمیت زیادی دارد؛ به همین دلیل، در کنار انتخاب بیرینگ مناسب، تأمین خرید روان کننده صنعتی متناسب با شرایط کاری نیز باید مورد توجه قرار گیرد.
کنترل ساچمه ها و ممانعت از برخورد آن ها با یکدیگر در زمان غلطش، اصطکاک و دمای ناشی از آن را به طور چشمگیری کاهش می دهد. از طرفی قفسه ها در افزایش تحمل بیرینگ ها در برابر ارتعاش و نیروی وارد بر آن ها تاثیر به سزایی دارد. این امر می تواند مانع ایجاد خستگی در بلبرینگ ها شده و این فرآیند را به تاخیر اندازد. اگرچه عمر بیرینگ ها به جنس آن ها و میزان عملکرد آن ها بستگی دارد، اما نقش قفسه ها در این مورد غیر قابل انکار بوده و تاثیر زیادی در طول عمر بیرینگ ها دارد.
وظایف و نقش قفسه بلبرینگ چیست؟
قفسه در عملکرد بیرینگ فقط نقش جداکننده ساچمه‌ها را ندارد و چند وظیفه مهم را هم‌زمان انجام می‌دهد. مهمترین وظایف قفسه عبارت‌اند از:
- ایجاد فاصله یکنواخت بین ساچمه‌ها یا رولرها
- جلوگیری از تماس مستقیم اجزای غلتشی با یکدیگر
- هدایت اجزای غلتشی در مسیر صحیح حرکت
- کمک به توزیع مناسب اجزای غلتشی در محیط بیرینگ
- کاهش اصطکاک و حرارت ناشی از تماس بین اجزای غلتشی
- کمک به توزیع و جابه‌جایی روانکار در فضای داخلی بیرینگ
- نگه داشتن اجزای غلتشی در برخی بیرینگ‌ها هنگام نصب و جداسازی
به همین دلیل، جنس و طراحی قفسه باید متناسب با سرعت چرخش، بار، دمای کار، نوع روانکار و شرایط محیطی انتخاب شود.
کاربرد قفسه بیرینگ در صنایع مختلف
قفسه‌های بیرینگ در انواع مختلف بلبرینگ و رولبرینگ استفاده می‌شوند و نوع طراحی آنها با توجه به کاربرد بیرینگ انتخاب میشود. در بیرینگ‌هایی که سرعت بالا، ارتعاش، دمای زیاد یا بار سنگین دارند، انتخاب جنس و طراحی قفسه اهمیت بیشتری پیدا می‌کند.
برای مثال، قفسه‌های فولادی پرسی به دلیل وزن کم و استحکام مناسب در بسیاری از بیرینگ‌های استاندارد استفاده می‌شوند، در حالی که قفسه‌های ماشین‌کاری‌شده فلزی برای شرایطی مانند سرعت، شتاب و ارتعاش بالاتر کاربرد دارند. قفسه‌های پلیمری نیز به دلیل اصطکاک کم و ویژگیهای لغزشی مناسب، در بسیاری از کاربردهای سرعت بالا مورد استفاده قرار می‌گیرند.

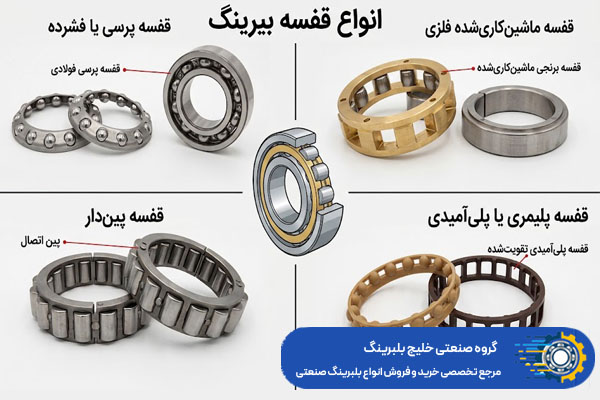

انواع قفسه بیرینگ
قفسه بیرینگ را می‌توان بر اساس جنس، روش ساخت و نوع طراحی دسته‌بندی کرد. رایج‌ترین انواع قفسه شامل قفسه فلزی پرسی، قفسه فلزی ماشین‌کاری‌شده، قفسه پلیمری و قفسه پین‌دار است. هرکدام از این مدل‌ها برای شرایط کاری مشخصی طراحی شده‌اند و نمیتوان یک نوع قفسه را برای همه کاربردها مناسب دانست.
قفسه پرسی یا فشرده
قفسه پرسی یا ورقی معمولاً از ورق فولادی ساخته میشود و با شکل‌دهی و پرس‌کاری تولید میشود. وزن پایین و استحکام مناسب باعث شده این نوع قفسه در بسیاری از بیرینگ‌های استاندارد کاربرد داشته باشد. قفسه‌های ورقی می‌توانند برای کاربردهایی که وزن کم، عملکرد مناسب و مقاومت حرارتی مطلوب مورد نیاز است گزینه مناسبی باشند. در برخی طراحی‌ها نیز قفسه ورقی از ورق برنج ساخته میشود.
قفسه ماشین‌کاری‌شده فلزی
قفسه ماشین‌کاری‌شده از یک قطعه فلزی تولید و سپس با عملیات ماشین‌کاری به شکل نهایی می‌رسد. این قفسه‌ها معمولاً از برنج و در برخی کاربردها از فولاد یا آلیاژهای سبک ساخته می‌شوند. استحکام مناسب و قابلیت استفاده در شرایطی با سرعت، شتاب، دما یا ارتعاش بالاتر از ویژگیهای مهم این نوع قفسه است.
قفسه پین‌دار
قفسه پین دار یا قفسه متصل با پین نوعی از قفسه های فولادی هستند که برای بیرینگ های بزرگ مورد استفاده قرار می گیرند. وزن کم و امکان استفاده از تعداد غلطک های بیشتر در بیرینگ ها با این نوع قفسه، از مهمترین ویژگی آن ها به شمار می رود. استفاده از این قفسه‌ها در بیرینگ‌های بزرگ و غلتکی، انتخاب صحیح قطعه را اهمیت می‌دهد؛ بنابراین هنگام برآورد هزینه تجهیزات، بررسی قیمت رولبرینگ صنعتی متناسب با نوع قفسه، ظرفیت بار و شرایط کاری نیز اهمیت دارد.
قفسه پلیمری یا پلی‌آمیدی
قفسه‌های پلیمری معمولاً از پلیآمید تقویت‌شده تولید می‌شوند و در برخی کاربردهای خاص از موادی مانند PEEK نیز استفاده میشود. وزن کم، ویژگیهای لغزشی مناسب و اصطکاک پایین از مزایای مهم این نوع قفسه است و به همین دلیل در بسیاری از کاربردهای سرعت بالا مورد استفاده قرار می‌گیرد.
با این حال، عملکرد قفسه پلیمری به دمای کاری و سازگاری ماده با روانکار وابسته است. به همین دلیل نمیتوان قفسه پلیمری را صرفاً به دلیل وزن کم یا اصطکاک پایین برای هر کاربردی مناسب دانست. انتخاب آن باید بر اساس سرعت، دما، روانکار و شرایط کاری انجام شود.
جدول مقایسه انواع قفسه بلبرینگ
| نوع قفسه | جنس رایج | ویژگی اصلی | کاربرد معمول |
|---|---|---|---|
| قفسه پرسی یا ورقی | فولاد، گاهی برنج | وزن کم و استحکام مناسب | بسیاری از بیرینگ‌های استاندارد |
| قفسه ماشین‌کاری‌شده | برنج، فولاد یا آلیاژهای سبک | مناسب برای سرعت، شتاب و ارتعاش بالاتر | بیرینگ‌های صنعتی و شرایط کاری سخت‌تر |
| قفسه پلیمری | پلیآمید، PEEK و سایر پلیمرهای مهندسی | اصطکاک کم و وزن پایین | کاربردهای سرعت بالا و برخی شرایط خاص |
| قفسه پین‌دار | فولاد | وزن کم و امکان استفاده از تعداد بیشتر رولر | رولبرینگ‌های بزرگ و سنگین |

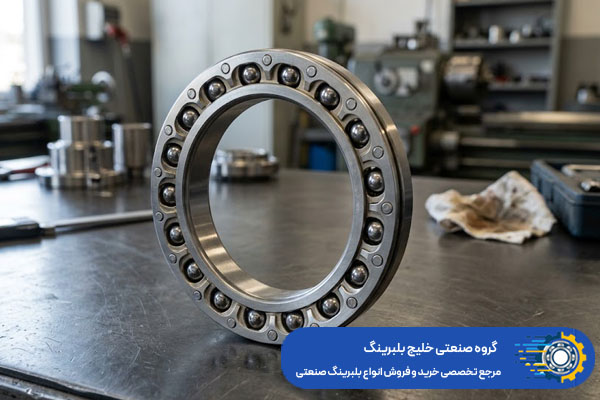

جنس قفسه بلبرینگ چیست؟
جنس قفسه بلبرینگ با توجه به سرعت، دما، بار، ارتعاش، نوع روانکار و شرایط محیطی انتخاب میشود. رایج‌ترین مواد مورد استفاده برای ساخت قفسه شامل فولاد، برنج و پلیآمید هستند و در کاربردهای خاص از پلیمرهای مهندسی مانند PEEK نیز استفاده میشود. هر ماده ویژگیهای متفاوتی دارد و انتخاب آن باید بر اساس شرایط واقعی کار بیرینگ انجام شود.
- قفسه فولادی
قفسه فولادی یکی از رایج‌ترین انواع قفسه در بیرینگ‌ها است و میتواند به صورت ورقی یا ماشین‌کاری‌شده تولید شود. قفسه‌های ورقی فولادی به دلیل وزن کم و استحکام مناسب در بسیاری از بیرینگ‌های استاندارد استفاده می‌شوند، در حالی که قفسه‌های فولادی ماشین‌کاری‌شده برای برخی شرایط کاری با سرعت، ارتعاش یا بار بالاتر کاربرد دارند.
- قفسه برنجی
قفسه برنجی معمولاً به صورت ماشین‌کاری‌شده تولید میشود و به دلیل استحکام، پایداری و سازگاری مناسب با بسیاری از روانکارهای رایج، در بیرینگ‌های صنعتی کاربرد دارد.
قفسه‌های برنجی ماشین‌کاری‌شده می‌توانند در شرایطی که سرعت، دما، شتاب یا ارتعاش اهمیت بیشتری دارد مورد استفاده قرار گیرند. با این حال، محدودیت دمایی و سازگاری روانکار باید برای مدل و کاربرد مشخص بررسی شود؛ برای مثال SKF برای قفسه‌های برنجی ماشین‌کاری‌شده خود دمای بالاتر از ۲۵۰ درجه سانتی‌گراد را توصیه نمی‌کند.
تفاوت قفسه فولادی، برنجی و پلی آمیدی چیست؟
تفاوت قفسه‌های فولادی، برنجی و پلی‌آمیدی بیشتر در وزن، اصطکاک، مقاومت حرارتی، استحکام، شرایط روانکاری و نوع کاربرد مشخص میشود. قفسه فولادی در بسیاری از بیرینگ‌های استاندارد انتخاب رایج است، قفسه برنجی ماشین‌کاری‌شده برای بسیاری از شرایط صنعتی سخت‌تر کاربرد دارد و قفسه پلی‌آمیدی به دلیل وزن کم و اصطکاک پایین در کاربردهای متعددی با سرعت بالا استفاده میشود.
بنابراین نمیتوان گفت یک جنس قفسه در همه شرایط بهتر از دیگری است. انتخاب باید بر اساس شرایط کاری بیرینگ انجام شود. برای مثال، در یک کاربرد با سرعت بالا ممکن است ویژگیهای قفسه پلیمری اهمیت بیشتری داشته باشد، در حالی که در محیطی با دمای بالا یا شرایط مکانیکی سخت، یک قفسه فلزی مناسبتر باشد.
| ویژگی | قفسه فولادی | قفسه برنجی | قفسه پلی‌آمیدی |
|---|---|---|---|
| وزن | کم | بیشتر از فولاد ورقی | بسیار کم |
| اصطکاک | مناسب | مناسب | پایین |
| مقاومت در برابر دما | بالا، وابسته به طراحی | بالا، وابسته به مدل | محدودتر و وابسته به ماده |
| سرعت بالا | مناسب در طراحی‌های مشخص | مناسب در بسیاری از کاربردها | مناسب در کاربردهای مشخص |
| مقاومت شیمیایی | وابسته به شرایط | مناسب در برابر بسیاری از روانکارها | وابسته به نوع پلیمر و روانکار |
| کاربرد رایج | بیرینگ‌های استاندارد | شرایط صنعتی و سخت‌تر | کاربردهای سرعت بالا و خاص |
قفسه بلبرینگ چه تأثیری بر سرعت و روانکاری دارد؟
نوع قفسه میتواند بر اصطکاک، تولید حرارت، هدایت اجزای غلتشی و نحوه توزیع روانکار در بیرینگ اثر بگذارد. قفسه‌هایی که تماس و اصطکاک کمتری با اجزای غلتشی دارند، در شرایط مناسب می‌توانند به عملکرد بهتر در سرعت‌های بالا کمک کنند.
در انتخاب قفسه، تنها به حداکثر سرعت درج‌شده برای بیرینگ توجه نکنید؛ دمای کار، نوع روانکار، میزان ارتعاش و طراحی خود بیرینگ نیز باید در نظر گرفته شود. SKF نیز انتخاب قفسه را وابسته به عواملی مانند سرعت، دما و روانکاری می‌داند.
عواملی که در انتخاب قفسه باید در نظر گرفت
انتخاب قفسه مناسب باید بر اساس شرایط واقعی کار بیرینگ انجام شود. جنس قفسه به تنهایی معیار کافی نیست و عواملی مانند سرعت چرخش، دمای کاری، نوع و مقدار بار، ارتعاش، نوع روانکار و شرایط محیطی باید هم‌زمان بررسی شوند.
در پروژه‌های صنعتی بزرگ، حتی بررسی جزئیاتی مثل هزینه‌ها و قیمت یاتاقان صنعتی هم میتواند در تصمیم‌گیری نهایی نقش داشته باشد.
- سرعت چرخش: قفسه باید برای سرعت کاری بیرینگ مناسب باشد.
- دمای کاری: دمای محیط و دمای ایجادشده هنگام کار میتواند روی جنس و عمر قفسه اثر بگذارد.
- نوع و مقدار بار: بار شعاعی، محوری و بارهای ترکیبی روی انتخاب طراحی قفسه تأثیر دارند.
- نوع روانکار: روغن یا گریس و مواد افزودنی آن باید با جنس قفسه سازگار باشند.
- ارتعاش و ضربه: در ماشین‌آلات دارای ارتعاش یا بارهای ضربه‌ای، استحکام و طراحی قفسه اهمیت بیشتری پیدا می‌کند.
- شرایط محیطی: رطوبت، مواد شیمیایی، آلودگی و شرایط خورنده باید در انتخاب متریال در نظر گرفته شوند.
- نوع بیرینگ: قفسه مناسب برای بلبرینگ شیار عمیق لزوماً برای رولبرینگ استوانه‌ای یا مخروطی مناسب نیست.
- روش نصب و نگهداری: در برخی بیرینگ‌ها، توانایی قفسه در نگه داشتن اجزای غلتشی هنگام نصب اهمیت دارد.
علائم خرابی قفسه بلبرینگ چیست؟
خرابی قفسه میتواند در اثر روانکاری نامناسب، بارگذاری بیش از حد، سرعت نامناسب، ارتعاش و ضربه، دمای بالا یا ناسازگاری مواد قفسه با روانکار ایجاد شود. در بسیاری از موارد، آسیب قفسه با علائمی مانند افزایش صدا و لرزش، افزایش دمای بیرینگ، عملکرد نامنظم یا مشاهده آسیب و شکستگی در قفسه هنگام بازرسی همراه است.
در صورت مشاهده این علائم، بررسی فقط قفسه کافی نیست و باید وضعیت ساچمه یا رولر، مسیر غلتش، روانکار، لقی داخلی و شرایط بارگذاری نیز بررسی شود؛ زیرا خرابی قفسه میتواند نتیجه یک مشکل دیگر در مجموعه بیرینگ باشد.
جمع بندی
قفسه بلبرینگ یکی از اجزای مهم بیرینگ است که با ایجاد فاصله مناسب بین ساچمه‌ها یا رولرها، هدایت اجزای غلتشی و کمک به عملکرد صحیح بیرینگ، در کاهش اصطکاک و پایداری مجموعه نقش دارد. قفسه‌ها از نظر روش ساخت و جنس به مدل‌های مختلفی مانند قفسه فولادی پرسی، قفسه ماشین‌کاری‌شده، قفسه پلیمری و قفسه پین‌دار تقسیم می‌شوند.
انتخاب قفسه مناسب باید با توجه به سرعت، دما، نوع بار، ارتعاش، روانکار و شرایط محیطی انجام شود و نمیتوان یک جنس یا طراحی را برای همه کاربردها مناسب دانست. در کاربردهای صنعتی، بررسی مشخصات فنی بیرینگ و انتخاب صحیح قفسه میتواند به عملکرد پایدارتر و کاهش احتمال خرابی کمک کند.
اگر برای انتخاب بیرینگ یا قفسه مناسب دستگاه خود به بررسی مشخصات فنی، اصالت کالا و تأمین قطعه نیاز دارید، می‌توانید مشخصات بیرینگ و شرایط کاری آن را برای کارشناسان خلیج بلبرینگ ارسال کنید تا گزینه مناسب بر اساس کاربرد بررسی شود.
سوالات متداول
قفسه بلبرینگ از چه جنسی است؟
قفسه بلبرینگ میتواند از فولاد، برنج، پلیآمید و در برخی کاربردهای خاص از پلیمرهای مهندسی مانند PEEK ساخته شود. انتخاب جنس قفسه به سرعت، دما، روانکاری، بار و شرایط محیطی بستگی دارد.
قفسه فولادی بهتر است یا برنجی؟
هیچکدام را نمیتوان بهصورت عمومی برای تمام کاربردها مناسبتر دانست. قفسه فولادی و برنجی ویژگیهای متفاوتی دارند و انتخاب بین آنها باید بر اساس سرعت، دما، بار، ارتعاش و نوع بیرینگ انجام شود.
قفسه بلبرینگ از چه جنسی است؟
قفسه بلبرینگ میتواند از فولاد، برنج، پلیآمید و در برخی کاربردهای خاص از پلیمرهای مهندسی مانند PEEK ساخته شود. انتخاب جنس قفسه به سرعت، دما، روانکاری، بار و شرایط محیطی بستگی دارد.
