بلبرینگ گیربکس یکی از قطعات حیاتی در سیستم‌های انتقال قدرت است و اگر به درستی انتخاب و نگهداری نشود، کل خط تولید شما با توقف ناگهانی و خسارت‌های سنگین روبه‌رو می‌شود. این قطعه وظیفه دارد بارهای شعاعی و محوری وارده بر شفتها را به شکلی ایمن مهار کرده و اصطکاک میان قطعات متحرک را به حداقل برساند.
در ادامه به شما می‌گوییم که این قطعات چه انواعی دارند، بر اساس چه معیارهایی باید آن‌ها را انتخاب کنید و چگونه می‌توانید علائم خرابی را قبل از بروز فاجعه تشخیص دهید. پس اگر می‌خواهید دید دقیقی برای حفظ راندمان سیستم انتقال قدرت پیدا کنید، تا انتها با ما همراه شوید.
بلبرینگ گیربکس چیست و چه وظیفهای دارد؟
قطعهای مکانیکی و حیاتی است که وظیفه دارد چرخش شفتها و چرخ‌دنده‌های درون جعبه‌دنده را با کمترین اصطکاک و بیشترین دقت تسهیل کند
این قطعه یک تکیه‌گاه مکانیکی قدرتمند است که شفت‌های در حال چرخش داخل گیربکس را در موقعیت دقیق خود نگه میدارد و روند انتقال نیرو را روان و بدون لرزش میکند. وقتی چرخ‌دنده‌های گیربکس درگیر می‌شوند و گشتاور موتور را منتقل میکنند، نیروهای شعاعی و محوری عظیمی به شفتها وارد می‌شود. بلبرینگ‌ها این نیروهای مخرب را دریافت کرده و به پوسته گیربکس انتقال می‌دهند تا قطعات بدون لقی، سایش و انحراف حول محور خود بچرخند.
شاید بپرسید دقیقاً اصلی‌ترین وظیفه بلبرینگ گیربکس چیست؟ به حداقل رساندن اصطکاک و جلوگیری از هدررفت انرژی، پاسخ کوتاه به این سؤال است. گیربکس‌های صنعتی به صورت مداوم تحت فشارها و دماهای بالایی کار میکنند و تحمل این بارهای ترکیبی سنگین بر عهده همین قطعات است. اگر در انتخاب این تکیه‌گاه‌ها اشتباه کنید یا از مدل‌های ضعیف بهره ببرید، میزان لرزش و حرارت در سیستم بالا می‌رود و دندانه‌های چرخدندهها خیلی زود روی هم سر می‌خورند و می‌شکنند. راندمان خط تولید و طول عمر گیربکس شما مستقیماً به عملکرد صحیح این قطعات بستگی دارد.
بلبرینگ در کدام بخش‌های گیربکس استفاده می‌شود؟
شما این قطعات را در تمام نقاطی از گیربکس که در آن‌ها چرخش و انتقال توان وجود دارد، می‌بینید. برای مهار کامل نیروها، سازندگان این تکیه‌گاه‌ها را در سه بخش اصلی گیربکس قرار می‌دهند:
شفت ورودی گیربکس
شفت ورودی مستقیماً به الکتروموتور یا منبع تولید توان متصل است و معمولاً با سرعت بسیار بالایی می‌چرخد. در این بخش، بلبرینگ‌ها باید سرعت دورانی بالا را تحمل کنند و شفت را دقیقاً در مرکز نگه دارند تا نیروی اولیه بدون ارتعاش وارد سیستم شود.
محور چرخ‌دنده‌های میانی
چرخ‌دنده‌های واسط که وظیفه تغییر دور و گشتاور را دارند، روی شفت‌های میانی سوار می‌شوند. در اینجا قطعات باید بارهای شعاعی ناشی از درگیری دندانه‌ها و همچنین بارهای محوری ناشی از زاویه چرخ‌دنده‌های مارپیچ را به طور همزمان تحمل کنند. اگر این بخش به درستی مهار نشود، دندانه‌های چرخ‌دنده روی هم می‌لغزند و به سرعت خرد می‌شوند.
شفت خروجی گیربکس
شفت خروجی سرعت کمتر اما گشتاور بسیار بالاتری دارد و نیروی نهایی را به دستگاه شما (مثل نوار نقاله، میکسر یا سنگ‌شکن) منتقل میکند. به همین دلیل، قطعات این بخش باید ظرفیت تحمل بار فوق‌العاده‌ای داشته باشند. برای پشتیبانی اصولی از این سیستم‌ها و جلوگیری از لقی شفت در پوسته گیربکس‌های سنگین، پیشنهاد می‌کنیم به صفحه خرید یاتاقان صنعتی در سایت ما مراجعه کنید تا مجموعه‌ای قدرتمند و متناسب با فشار کاری دستگاه خود تهیه کنید.

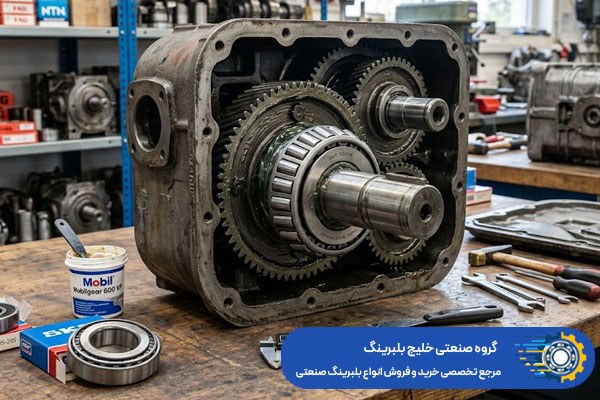

انواع بلبرینگ مناسب برای گیربکس
برای انتخاب صحیح، باید بدانید هر نوع بلبرینگ چه ویژگی‌های فنی دارد و چه بارهایی را مهار میکند. در یک بلبرینگ گیربکس صنعتی معمولاً از مدل‌های زیر بر اساس جهت نیرو و سرعت دورانی استفاده می‌کنیم:
| نوع بیرینگ | کاربرد اصلی | تحمل بار |
|---|---|---|
| بلبرینگ های شیار عمیق | گیربکس‌های سبک و متوسط | شعاعی + محوری محدود |
| رولبرینگ‌های استوانه‌ای | گیربکس‌های سنگین | شعاعی زیاد |
| رولبرینگ‌های مخروطی | چرخ‌دنده‌های هلیکال و مخروطی | شعاعی + محوری زیاد |
| رولبرینگ‌های بشکه‌ای | گیربکس‌های دارای لرزش و ناهم‌راستایی | شعاعی زیاد |
بلبرینگ‌های شیار عمیق
این قطعات رایج‌ترین تکیه‌گاه‌ها در گیربکس‌های سبک و متوسط محسوب می‌شوند. بلبرینگ‌های شیار عمیق هم بارهای شعاعی و هم مقدار مشخصی از بارهای محوری را تحمل میکنند و برای شفت‌هایی با سرعت چرخش بالا بسیار مناسب‌اند. اصطکاک در این مدل بسیار کم است و به همین دلیل حرارت پایینی تولید میکنند. اگر گیربکس شما دور بالایی دارد و به دنبال قطعاتی با طول عمر استاندارد هستید، پیشنهاد می‌کنیم برای مشاهده مشخصات فنی و بررسی برندهای معتبری مثل SKF و FAG، از صفحه خرید بلبرینگ صنعتی در فروشگاه ما دیدن کنید و محصول مناسب خود را سفارش دهید.
رولبرینگ‌های استوانه‌ای
زمانی که گشتاور بالا می‌رود و بار شعاعی شدیدی به شفت وارد می‌شود، ساچمه‌های کروی جوابگو نیستند و باید سراغ رولبرینگ‌های استوانه‌ای بروید. غلتک‌های استوانه‌ای در این قطعات سطح تماس خطی با شیار دارند و در نتیجه ظرفیت تحمل بار آن‌ها بسیار بالاتر است. شما این مدل‌ها را بیشتر در شفت‌های خروجی گیربکس‌های سنگین مشاهده می‌کنید.
رولبرینگ‌های مخروطی
در گیربکس‌هایی که از چرخ‌دنده‌های مارپیچ (هلیکال) یا مخروطی استفاده میکنند، بارهای محوری و شعاعی به صورت ترکیبی و با شدت زیاد به شفت وارد می‌شود. رولبرینگ‌های مخروطی بهترین انتخاب برای مهار این نیروها هستند. شما معمولاً باید این قطعات را به صورت جفتی و روبه‌روی هم نصب کنید تا نیروها در هر دو جهت خنثی شوند. استفاده از غلتک‌های تقلبی در این بخش سریعاً باعث قفل شدن گیربکس می‌شود؛ پس اگر می‌خواهید از این آسیب‌های مالی سنگین جلوگیری کنید، حتماً برای خرید رولبرینگ اصل از طریق خلیج بلبرینگ اقدام کنید تا برندهای برتری مثل TIMKEN و KOYO را با ضمانت اصالت کالا دریافت نمایید.
رولبرینگ‌های بشکه‌ای
اگر شفت گیربکس شما به دلیل فشار کاری دچار انحراف یا ناهم‌راستایی می‌شود، رولبرینگ‌های بشکه‌ای (اسفریکال) مشکل شما را برطرف میکنند. این قطعات خاصیت خودتنظیمی دارند و می‌توانند بارهای شعاعی بسیار سنگین را همراه با شوک‌ها و ارتعاشات شدید تحمل کنند. برندهایی مثل ZWZ و NACHI مدل‌های بسیار مقاومی از این رولبرینگ‌ها را تولید میکنند که در گیربکس‌های صنایع فولاد و سیمان کاربرد فراوانی دارند.
چگونه بلبرینگ مناسب گیربکس را انتخاب کنیم؟
برای انتخاب تکیه‌گاه مناسب، باید ابتدا میزان و جهت بار وارده (شعاعی یا محوری)، محدودیت فضای داخل پوسته و سرعت دورانی شفت را به دقت محاسبه کنید. اگر این پارامترهای فنی را نادیده بگیرید، قطعه خیلی زودتر از طول عمر اسمی خود دچار خستگی و شکست می‌شود. اولین قدم، بررسی نوع نیرویی است که چرخدندهها تولید میکنند. برای مثال، اگر گیربکس شما چرخ‌دنده‌های ساده (Spur) دارد، بیشتر با بارهای شعاعی مواجه هستید و بلبرینگ‌های شیار عمیق یا رولبرینگ‌های استوانه‌ای کار شما را راه می‌اندازند؛ اما چرخ‌دنده‌های مارپیچ (Helical)، بارهای محوری شدیدی ایجاد میکنند که باید آن‌ها را با رولبرینگ‌های مخروطی مهار کنید.
نکته بعدی، توجه به سرعت دورانی (RPM) شفت است. در شفت‌های ورودی که دور بسیار بالایی دارند، قطعات باید اصطکاک کمی داشته باشند تا در اثر کارکرد مداوم داغ نکنند. همچنین، دمای کاری محیط و خود گیربکس نقش مهمی در این انتخاب دارد. اگر دستگاه شما در محیط‌های بسیار گرم کار میکند، حتماً باید قطعاتی با لقی داخلی (Clearance) بیشتر، مانند کلاس C3 را انتخاب کنید تا ساچمه‌ها بر اثر انبساط حرارتی داخل شیار قفل نکنند. هنگام خرید، همیشه برندهای معتبری مانند SKF، FAG، KOYO و TIMKEN را در اولویت قرار دهید، زیرا متریال و دقت ساخت این برندها، طول عمر و راندمان سیستم شما را در سخت‌ترین شرایط کاری تضمین میکنند.

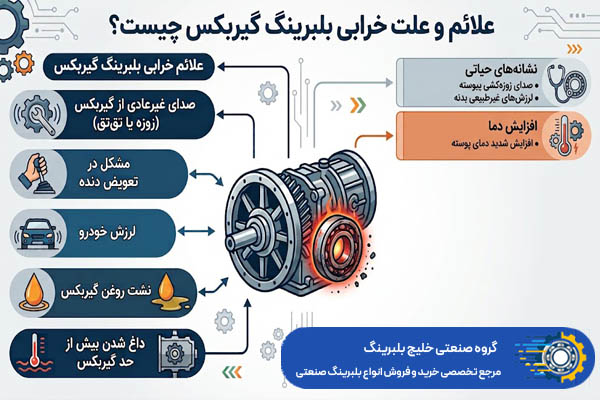

علائم و علت خرابی بلبرینگ گیربکس چیست؟
صدای زوزه‌کشی پیوسته، لرزش‌های غیرطبیعی بدنه و افزایش شدید دمای پوسته، اولین و مهم‌ترین نشانه‌هایی هستند که به شما می‌گویند تکیه‌گاه‌های داخلی در حال تخریب‌اند. اگر به این علائم بی‌توجهی کنید، ساچمه‌ها یا غلتک‌ها به زودی خرد می‌شوند و تکه‌های آن‌ها دندانه‌های چرخدندهها را به طور کامل از بین می‌برند. اما چه عواملی این خرابی‌ها را به وجود می‌آورند؟ بارگذاری بیش از حد مجاز دستگاه (Overload)، ناهم‌راستایی شفتها هنگام کوپلینگ و نفوذ آلودگی و ذرات فلزی به داخل روانکار از اصلی‌ترین دلایل این اتفاق هستند.
یکی دیگر از علت‌های شایع و بسیار مهم خرابی در گیربکس‌ها، روانکاری نامناسب یا خشک کار کردن قطعات است. زمانی که لایه محافظ روغن بین فلزات از بین می‌رود، سایش شدیدی رخ می‌دهد و قطعه در اثر حرارت بالا می‌سوزد. برای پیشگیری از این آسیب‌ها و جلوگیری از تحمیل هزینه‌های سنگین تعمیرات، پیشنهاد می‌کنیم همین حالا صفحه قیمت روان کننده صنعتی را در سایت ما بررسی کنید تا بهترین روانکار را متناسب با شرایط دمایی و دورانی دستگاه خود تهیه کنید.
چه زمانی بلبرینگ گیربکس باید تعویض شود؟
شما نباید منتظر بمانید تا قطعه کاملاً خرد شود؛ بلکه باید آن را بر اساس برنامه نگهداری و تعمیرات پیشگیرانه (PM) و ساعت کارکرد اسمی شرکت سازنده تعویض کنید. هر قطعه مکانیکی طول عمر مشخصی دارد (L10) که پس از طی این زمان، دچار خستگی فلز می‌شود. علاوه بر رسیدن به پایان این زمان، هرگاه در پایش وضعیت (Condition Monitoring) ارتعاشات غیرمجاز ثبت کردید یا ذرات براده آهن را در آنالیز روغن گیربکس دیدید، باید فوراً دستگاه را متوقف و قطعات آسیب‌دیده را جایگزین کنید. با تعویض به‌موقع این قطعه، دستگاه خود را از آسیب‌های ثانویه حفظ کرده و از هزینه‌های سنگین تراشکاری یا تعویض کل شفت و چرخدندهها جلوگیری می‌کنید.
نتیجه گیری
انتخاب و نگهداری صحیح بلبرینگ گیربکس، مستقیم‌ترین راه برای افزایش طول عمر سیستم انتقال قدرت و جلوگیری از توقف‌های ناگهانی خط تولید است. در این راهنما متوجه شدید که هر شفت در گیربکس به تکیه‌گاه خاصی نیاز دارد و شناخت انواع بارهای شعاعی و محوری، کلید اصلی در انتخاب قطعه مناسب محسوب می‌شود. همچنین یاد گرفتید که با روانکاری اصولی و توجه به علائمی مثل لرزش و صدای زوزه، می‌توانید خرابی‌ها را پیش از وقوع فاجعه پیش‌بینی کنید. با رعایت این نکات فنی و استفاده از برندهای معتبر، راندمان دستگاه‌های خود را به بالاترین سطح ممکن برسانید و خیال خود را از بابت تعمیرات مداوم راحت کنید.
سوالات متداول
بلبرینگ گیربکس چیست و چه وظیفهای دارد؟
بلبرینگ گیربکس قطعهای است که شفتها و چرخدندهها را در موقعیت مناسب نگه میدارد و با کاهش اصطکاک، چرخش روان و انتقال مؤثر نیرو را ممکن میکند. این قطعات همچنین بارهای شعاعی و محوری واردشده به شفت را تحمل میکنند.
چگونه بلبرینگ مناسب گیربکس را انتخاب کنیم؟
برای انتخاب بلبرینگ گیربکس باید نوع و میزان بار شعاعی و محوری، سرعت چرخش شفت، دمای کاری، نوع چرخ‌دنده و فضای نصب را بررسی کرد. بر اساس این شرایط می‌توان از بلبرینگ شیار عمیق، رولبرینگ استوانه‌ای، مخروطی یا بشکه‌ای استفاده کرد.
علائم خرابی بلبرینگ گیربکس چیست؟
زوزه یا صدای غیرعادی، افزایش دمای گیربکس، لرزش، افزایش لقی شفت و مشاهده براده فلزی در روغن از مهم‌ترین علائم خرابی بلبرینگ گیربکس هستند. مشاهده این نشانه‌ها می‌تواند نیاز به بررسی و تعویض بلبرینگ را نشان دهد.
