رولبرینگ (Roller Bearing) نوعی یاتاقان غلتشی است که با استفاده از غلتکهای استوانهای، مخروطی، بشکهای یا سوزنی، اصطکاک بین شفت و محفظه را کاهش میدهد و برای تحمل بارهای سنگین در ماشینآلات به کار میرود.
تفاوت اصلی رولبرینگ با بلبرینگ در نوع عنصر غلتان و نحوه توزیع بار است؛ در بلبرینگ، ساچمههای کروی تماس نقطهای ایجاد میکنند، اما در رولبرینگ، غلتکها معمولاً تماس خطی با مسیر غلتش دارند. همین ساختار باعث میشود رولبرینگها در بسیاری از کاربردهای صنعتی ظرفیت باربری بالاتری داشته باشند.
رولبرینگها در ماشینآلاتی که تحت بارهای شعاعی سنگین، بارهای ترکیبی، ضربه یا شرایط کاری سخت قرار دارند، کاربرد گستردهای دارند. انتخاب نوع مناسب رولبرینگ به عواملی مانند نوع و مقدار بار، سرعت چرخش، فضای نصب، میزان عدم همراستایی شفت و شرایط محیطی بستگی دارد. همچنین توجه به مشخصات فنی و قیمت رولبرینگ صنعتی در زمان انتخاب قطعه، باید متناسب با شرایط کاری دستگاه انجام شود.
رولبرینگ چگونه کار میکند؟
عملکرد رولبرینگ بر پایه کاهش اصطکاک از طریق تبدیل حرکت لغزشی به حرکت غلتشی است. در حالت عادی، اگر دو سطح مستقیماً روی هم حرکت کنند، اصطکاک بالایی ایجاد میشود که منجر به سایش و تولید حرارت خواهد شد. رولبرینگ با قرار دادن عناصر غلتشی بین این دو سطح، این مشکل را به حداقل میرساند.
در داخل رولبرینگ، عناصر غلتشی بین دو حلقه داخلی و خارجی قرار دارند. زمانی که یکی از حلقهها شروع به حرکت میکند، این عناصر هم شروع به چرخش میکنند و حرکت را بهصورت یکنواخت منتقل میکنند. این فرآیند باعث میشود تماس مستقیم بین سطوح فلزی به حداقل برسد و در نتیجه، اصطکاک و استهلاک کاهش پیدا کند.

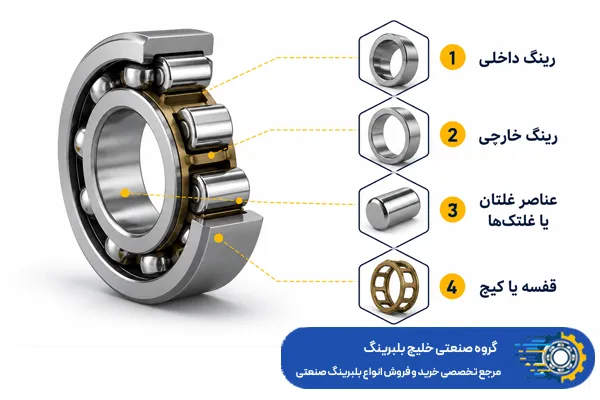

اجزای اصلی رولبرینگ چیست؟
با وجود تنوع بالا در طراحی، آناتومی داخلی و اجزای رولبرینگهای استاندارد معمولاً از ساختار مشابهی پیروی میکند. اجزای تشکیلدهنده رولبرینگ عبارتاند از:
رینگ داخلی
این حلقه که معمولاً روی شفت دستگاه پرس میشود، دارای یک مسیر غلتش کاملاً صیقلی است. در بسیاری از رولبرینگها، رینگ داخلی لبههایی دارد که وظیفه هدایت غلتکها و جلوگیری از لغزش محوری آنها را بر عهده دارند.
رینگ خارجی
حلقه بیرونی در محفظه یا هوزینگ دستگاه ثابت میشود و مسیر غلتش بیرونی را تشکیل میدهد. بار از طریق غلتکها به این رینگ و سپس به بدنه ماشینآلات منتقل میشود.
عناصر غلتان یا غلتکها
این بخش قلب تپنده رولبرینگ است. غلتکها بسته به نوع کاربری، به شکل استوانههای صاف، استوانههای سوزنی، مخروط یا بشکه از فولادهای آلیاژی فوقسخت تراشیده میشوند تا بیشترین مقاومت را در برابر سایش داشته باشند.
قفسه یا کیج
غلتکها برای اینکه در حین چرخش به هم ساییده نشوند و به طور یکنواخت در محیط رینگ توزیع شوند، داخل یک قفسه قرار میگیرند. قفسه رولبرینگها معمولاً از جنس فولاد پرسکاریشده، برنج ماشینکاریشده یا پلیمرهای مقاوم ساخته میشود تا علاوه بر حفظ فاصله غلتکها، فضای مناسبی برای نگهداری گریس و روانکار فراهم کند.
بیشتر بخوانید: قفسه بلبرینگ چیست ؟
مشخصات رولبرینگ چیست؟
مشخصات رولبرینگ مجموعهای از ویژگیهای فنی است که ظرفیت باربری، سرعت مجاز، ابعاد و نحوه عملکرد آن را مشخص میکند. هنگام انتخاب رولبرینگ، صرفاً توجه به نوع آن کافی نیست و باید مشخصات فنی قطعه با شرایط کاری ماشینآلات مطابقت داشته باشد.
مهمترین مشخصات رولبرینگ عبارتاند از:
| مشخصه | توضیح |
|---|---|
| قطر داخلی | قطر سوراخ رینگ داخلی که باید با قطر شفت مطابقت داشته باشد. |
| قطر خارجی | قطر رینگ خارجی که فضای مورد نیاز برای نصب رولبرینگ در محفظه را مشخص میکند. |
| عرض رولبرینگ | فاصله محوری بین دو طرف رولبرینگ که در تعیین فضای نصب مؤثر است. |
| ظرفیت بار شعاعی | میزان باری که رولبرینگ میتواند در جهت شعاعی تحمل کند. |
| ظرفیت بار محوری | توانایی رولبرینگ در تحمل نیروی واردشده در راستای محور شفت؛ این مقدار به طراحی رولبرینگ بستگی دارد. |
| نوع غلتک | شامل غلتک استوانهای، مخروطی، بشکهای یا سوزنی است و بر عملکرد رولبرینگ تأثیر مستقیم دارد. |
| سرعت مجاز | حداکثر سرعت کاری توصیهشده که به نوع رولبرینگ، بار، روانکاری و شرایط عملیاتی وابسته است. |
| نوع قفسه | جنس و طراحی قفسه بر استحکام، اصطکاک و رفتار رولبرینگ در سرعتهای مختلف تأثیر میگذارد. |
| لقی داخلی | میزان فضای آزاد بین اجزای داخلی رولبرینگ که باید متناسب با دما، بار و شرایط نصب انتخاب شود. |
در زمان انتخاب رولبرینگ، این مشخصات باید در کنار نوع بار، سرعت دوران، دمای کاری و شرایط محیطی بررسی شوند. به همین دلیل، شماره فنی رولبرینگ نیز اهمیت زیادی دارد؛ زیرا اطلاعات مربوط به ابعاد، طراحی داخلی و برخی ویژگیهای عملکردی قطعه را در قالب یک کد مشخص ارائه میکند.
انواع رولبرینگ چیست؟
رولبرینگها بر اساس شکل غلتک، طراحی مسیر غلتش و نوع باری که تحمل میکنند به چند گروه اصلی تقسیم میشوند. مهمترین انواع رولبرینگ شامل رولبرینگ استوانهای، رولبرینگ مخروطی، رولبرینگ بشکهای و رولبرینگ سوزنی هستند. هرکدام از این مدلها برای شرایط مشخصی از بار، سرعت، فضای نصب و همراستایی شفت طراحی شدهاند.
رولبرینگ استوانهای
در این نوع، غلتکها دقیقاً به شکل یک استوانه کامل (با طول و قطر تقریباً برابر) تراشیده شدهاند. رولبرینگ استوانهای توانایی بسیار بالایی در تحمل بارهای شعاعی فوقسنگین است. به دلیل سطح تماس خطی عالی، این قطعه میتواند وزن و فشار عمودی شفت را به بهترین شکل ممکن به هوزینگ منتقل کند.
با این حال، تفاوت مهم آن با سایر مدلها در این است که لبههای رینگ داخلی و خارجی آن به گونهای طراحی شدهاند که کمترین میزان اصطکاک را داشته باشند. همین ویژگی باعث میشود رولبرینگ استوانهای در بین تمام رولبرینگها، بالاترین سرعت دورانی را داشته باشد. این قطعات معمولاً در الکتروموتورهای بزرگ صنعتی، پمپهای سنگین و گیربکسهایی که صرفاً تحت بار شعاعی هستند، استفاده میشوند. البته باید به خاطر داشته باشید که این مدل توانایی چندانی در مهار بارهای محوری ندارد.
رولبرینگ مخروطی
هنگامی که نیروهای وارد بر دستگاه فقط از یک جهت نیستند و شفت همزمان تحت فشار شعاعی و کشش یا فشار محوری (بارهای ترکیبی) قرار دارد، رولبرینگ مخروطی وارد میدان میشود. در این قطعه، غلتکها به شکل یک مخروط ناقص طراحی شدهاند و رینگهای داخلی و خارجی هم زاویهدار هستند.
این طراحی باعث میشود که نیروها به صورت مورب از قطعه عبور کنند. هرچه زاویه این مخروط بیشتر باشد، تحمل بار محوری قطعه هم بیشتر میشود. نکته بسیار مهم در مورد رولبرینگهای مخروطی این است که بارهای محوری را فقط از یک جهت مهار میکنند؛ به همین دلیل، در صنایعی مثل توپی چرخ خودروها، اکسل ماشینآلات سنگین و گیربکسهای صنعتی، مهندسان همیشه آنها را به صورت جفت (آرایش روبهرو یا پشتبهپشت) نصب میکنند تا نیروهای رفت و برگشتی کاملاً خنثی شوند.
رولبرینگ بشکهای یا خودتنظیم
معادن و کارخانجات سیمان، محیطهای بیرحمی برای قطعات مکانیکی هستند. در دستگاههای این محیط، شفتها به دلیل وزن بالا یا ضربات شدید سنگشکنها، معمولاً دچار انحنا یا عدم همراستایی میشوند. اگر از یک رولبرینگ معمولی در این شرایط استفاده کنیم، لبههای غلتک به سرعت خرد میشوند.
اما رولبرینگ بشکهای دقیقاً برای همین شرایط طراحی شده است. در این مدل، غلتکها شکلی شبیه به یک بشکه متقارن دارند و مسیر غلتش رینگ خارجی به صورت کروی (مثل داخل یک کاسه) تراشیده شده است. این ساختار به غلتکها اجازه میدهد تا در داخل رینگ خارجی به راحتی تغییر زاویه دهند و هرگونه انحراف یا خمیدگی شفت را به صورت خودکار جبران کنند. به همین دلیل به آنها رولبرینگ خودتنظیم هم میگویند. این قطعات بالاترین ظرفیت تحمل بارهای شعاعی همراه با شوکهای مکانیکی را دارند.
رولبرینگ سوزنی
گاهی اوقات در طراحی ماشینآلات، تحمل بار بالا به شدت نیاز است اما فضای کافی برای نصب رولبرینگ قطور وجود ندارد. رولبرینگ سوزنی نوعی شاهکار فشردهسازی در مهندسی است. غلتکهای رولبرینگ سوزنی، استوانههایی بسیار بلند و باریک (شبیه به سوزن) هستند که نسبت طول به قطر آنها بسیار زیاد است.
این طراحی باعث میشود که رولبرینگ سوزنی کمترین فضای شعاعی را اشغال کند (ارتفاع مقطع بسیار پایین)، اما به دلیل تعدد غلتکها، سطح تماس فوقالعاده بالایی برای تحمل بارهای شعاعی ایجاد کند. کاربرد اصلی این قطعات در سیستمهای انتقال قدرت، گیربکس خودروها، کمپرسورها و بازوهای رباتیک است که محدودیت وزن و ابعاد در آنها به شدت مطرح است.
کاربرد رولبرینگ در صنعت و ماشینآلات چیست؟
رولبرینگ به دلیل ظرفیت بالای تحمل بار و توانایی عملکرد در شرایط سخت، در بخشهای مختلف صنعت و ماشینآلات استفاده میشود. نوع رولبرینگ مورد استفاده به عواملی مانند جهت و مقدار بار، سرعت دوران، ضربه و ارتعاش، شرایط محیطی و فضای نصب بستگی دارد.
مهمترین کاربرد رولبرینگ ها عبارتاند از:
- صنایع فولاد و نورد: استفاده در تجهیزات نورد، خطوط تولید فولاد و ماشینآلاتی که تحت بارهای سنگین و شوک مکانیکی قرار دارند.
- صنایع معدنی: استفاده در سنگشکنها، آسیابها، نوار نقالهها و تجهیزات استخراج که با بار و ارتعاش زیاد کار میکنند.
- صنعت سیمان: استفاده در آسیابها، کورهها، نوار نقالهها و سایر تجهیزات دوار سنگین.
- گیربکس و انتقال قدرت: استفاده از انواع رولبرینگ برای تحمل بارهای شعاعی و ترکیبی در شفتها و مجموعههای انتقال قدرت.
- خودروسازی و ماشینآلات سنگین: استفاده از رولبرینگهای مخروطی و سوزنی در بخشهایی مانند چرخ، گیربکس و سیستم انتقال قدرت.
- تجهیزات انرژی و توربینها: استفاده از رولبرینگهای مناسب برای تحمل بار و پشتیبانی از شفتهای تجهیزات دوار.
در هر یک از این کاربردها، انتخاب رولبرینگ باید بر اساس ظرفیت بار، سرعت، ابعاد، نوع بار و شرایط کاری انجام شود؛ زیرا انتخاب نادرست میتواند باعث افزایش دما، ارتعاش، سایش و کاهش عمر قطعه شود.
مزایای استفاده از رولبرینگ چیست؟
از جمله مزایای رولبرینگها میتوان به موارد زیر اشاره کرد:
- ظرفیت فوقالعاده در تحمل بارهای سنگین: تماس خطی غلتکها باعث میشود رولبرینگها بالاترین سطح مقاومت را در برابر بارهای شعاعی تناژ بالا داشته باشند.
- مقاومت در برابر شوک و ضربه: برخلاف ساچمههای کروی که تحت ضربات ناگهانی (مثل روشن شدن ناگهانی یک پرس سنگین) دچار لبپریدگی میشوند، غلتکهای استوانهای یا بشکهای به خوبی این انرژی را جذب و دفع میکنند و ساختار شفت را ایمن نگه میدارند.
- جبران عدم همراستایی: مزیت بزرگ خانواده رولبرینگهای بشکهای (خودتنظیم) این است که به عنوان یک ضربهگیر مکانیکی عمل کرده و خطاهای نصب یا انحنای شفت ناشی از فشارهای سنگین را بدون افت راندمان جبران میکنند.
- صلبیت بالا: در ماشینابزارهای دقیق یا گیربکسهایی که شفت نباید کوچکترین لقی یا بازی اضافهای داشته باشد، رولبرینگها ساختاری بسیار یکپارچه و صلب ایجاد میکنند که دقت عملکرد دستگاه را تضمین میکند.
علائم خرابی رولبرینگ و دلایل رایج
رولبرینگها با وجود قدرت و استقامتی که دارند، قطعاتی مصرفی هستند و در صورت عدم رعایت اصول مهندسی، دچار افت کیفیت میشوند. شناخت علائم خرابی رولبرینگ به شما کمک میکند تا پیش از قفل شدن کامل دستگاه، قطعه را تعویض کنید. مهمترین نشانه خرابی، افزایش شدید ارتعاش و تولید صدای خشن (مثل صدای خرد شدن فلز) در حین کار است.
این صدا معمولاً نشاندهنده پوسته شدن مسیر غلتش یا آسیب دیدن لبههای غلتک است. همچنین داغ شدن غیرعادی محفظه یا هوزینگ دستگاه هم یک آلارم جدی است که معمولاً به دلیل روانکاری نامناسب یا اعمال بار بیش از حد ظرفیت رخ میدهد.
در بسیاری از موارد، اصلیترین قاتل رولبرینگها، مشکلات روانکاری است. از آنجا که تماس خطی باعث ایجاد اصطکاک بالایی میشود، اگر گریس یا روغن به درستی بین غلتک و رینگ جریان پیدا نکند، قطعه در عرض چند ساعت در اثر حرارت ذوب میشود. به همین دلیل انتخاب روانکار مناسب و استفاده از محصولات استاندارد در فرآیند خرید روانکننده صنعتی اهمیت زیادی دارد.
عامل دوم، نصب غیراصولی و ضربه زدن با چکش هنگام جا زدن قطعه روی شفت است که باعث ایجاد چالههای میکروسکوپی روی غلتکها میشود. عامل سوم هم نفوذ آلودگیها و رطوبت به دلیل ضعف در کاسهنمدهاست که مثل یک سنباده زبر، سطح صیقلی غلتکها را از بین میبرد.
هنگام انتخاب رولبرینگ باید به چه نکاتی توجه کرد؟
برای اینکه بهترین رولبرینگ را برای دستگاه خود انتخاب کنید، باید این سه پارامتر را با دقت بررسی کنید:
- تحلیل دقیق نوع بار: مشخص کنید که بار وارد بر شفت صرفاً شعاعی است (نیاز به رولبرینگ استوانهای)، یا ترکیبی از شعاعی و محوری است (نیاز به رولبرینگ مخروطی).
در برخی ماشینآلات، رولبرینگ بهصورت بخشی از مجموعه یاتاقان مورد استفاده قرار میگیرد. بنابراین در زمان طراحی یا تعمیر سیستم، علاوه بر مشخصات خود رولبرینگ، باید سازگاری آن با محفظه و شفت نیز بررسی شود. در صورت نیاز به تعویض مجموعه کامل، بررسی مشخصات فنی پیش از خرید یاتاقان صنعتی اهمیت دارد تا قطعه جدید با ابعاد و شرایط کاری تجهیز مطابقت داشته باشد. - شرایط محیطی و ارتعاشات: اگر دستگاه شما لرزش زیادی دارد یا شفت مستعد خمیدگی است، حتماً باید از مدلهای بشکهای (خودتنظیم) استفاده کنید تا از خرد شدن غلتکها جلوگیری شود.
- محدودیت ابعاد و سرعت: اگر فضای نصب بسیار محدود است، مدلهای سوزنی بهترین انتخاباند. همچنین به یاد داشته باشید که رولبرینگها برای دورهای بسیار بالا (High RPM) مناسب نیستند و در صورت نیاز به سرعتهای بالا، باید سیستم روانکاری گردشی دقیقی برای آنها طراحی شود.
تفاوت بلبرینگ و رولبرینگ چیست؟
با وجود اینکه هر دو قطعه در دسته یاتاقانهای غلتشی قرار میگیرند، اما تفاوت رولبرینگ با بلبرینگ در فلسفه طراحی آنها نهفته است. بلبرینگها با ساچمههای کروی و تماس نقطهای طراحی میشوند و معمولاً برای کاربردهایی که سرعت دوران بالا و اصطکاک پایین اهمیت دارد، گزینه مناسبی هستند. در مقابل، رولبرینگها به دلیل استفاده از غلتک و سطح تماس متفاوت، معمولاً برای تحمل بارهای بالاتر انتخاب میشوند. به همین دلیل هنگام مقایسه قیمت بلبرینگ صنعتی با رولبرینگ، قیمت بهتنهایی معیار مناسبی برای انتخاب نیست و باید ظرفیت بار، سرعت، ابعاد و شرایط کاری هر دو قطعه بررسی شود.
در مقابل، رولبرینگها با ساچمههای استوانهای (تماس خطی) ساخته شدهاند تا سلطان قدرت باشند و تناژهای سنگین را در ماشینآلات معدنی و فولادسازی مهار کنند. ما در مقاله تفاوت بلبرینگ و رولبرینگ به صورت کامل به مقایسه این دو پرداختیم که پیشنهاد میکنیم برای اطلاعات بیشتر آن را مطالعه کنید.
بیشتر بخوانید: تفاوت بلبرینگ و رولبرینگ چیست؟
استعلام قیمت و خرید رولبرینگ مناسب از فروشگاه خلیج بلبرینگ
صنایع سنگین، شوخیبردار نیستند و استفاده از یک رولبرینگ تقلبی در گیربکس صنعتی، میتواند باعث توقف خط تولید، آسیب به شفتهای میلیاردی و به خطر افتادن ایمنی پرسنل شود. بنابراین، اطمینان از اصالت قطعه، اولین قانون در تعمیر و نگهداری ماشینآلات است.
مجموعه صنعتی خلیج بلبرینگ با بیش از دو دهه تجربه تخصصی در قلب بازار ایران، همواره در تلاش است تا با تأمین بیواسطه محصولات اصلی، چرخ صنایع کشور را با بالاترین راندمان به گردش درآورد. ما سبد کاملی از انواع رولبرینگهای مخروطی، استوانهای، بشکهای و سوزنی را از برترین برندها با تضمین قطعی اصالت به صنعتگران عزیز ارائه میدهیم.
اگر برای انتخاب شماره فنی مناسب یا جایگزینی قطعات قدیمی خود نیاز به راهنمایی دارید، کارشناسان مجرب ما آمادهاند تا با ارائه مشاوره فنی کاملاً رایگان، شما را در خریدی دقیق و مهندسیشده یاری کنند. برای دریافت کاتالوگ، استعلام موجودی و قیمت انواع رولبرینگ، همین امروز با تیم پشتیبانی ما تماس بگیرید.
سؤالات متداول
اصلیترین تفاوت مکانیزم رولبرینگ با بلبرینگ در چیست؟
تفاوت اصلی در شکل هندسی اجزای غلتان است. بلبرینگها از ساچمههای گرد (تماس نقطهای) برای کاهش اصطکاک و رسیدن به سرعت بالا استفاده میکنند، در حالی که رولبرینگها از غلتکهای استوانهای (تماس خطی) برای تحمل بارهای بسیار سنگین بهره میبرند.
پرکاربردترین نوع رولبرینگ در صنایع سنگین کدام است؟
رولبرینگ بشکهای (خودتنظیم) به دلیل توانایی همزمان در تحمل بارهای شعاعی فوقسنگین و جبران انحراف یا خمیدگی شفت، پرکاربردترین قطعه در صنایعی مثل معادن، سیمان و ذوب آهن است.
برای مهار بارهای ترکیبی (شعاعی و محوری همزمان) کدام رولبرینگ مناسبتر است؟
رولبرینگ مخروطی بهترین گزینه برای مهار بارهای ترکیبی است. این قطعات به دلیل زاویهدار بودن مسیر غلتش، میتوانند فشارهای سنگین محوری و شعاعی را به صورت مورب و با بالاترین پایداری دفع کنند.
طول عمر یک رولبرینگ صنعتی به چه عواملی بستگی دارد؟
عمر رولبرینگها به چهار عامل اصلی وابسته است: انتخاب دقیق کد فنی بر اساس میزان بار، رعایت برنامهریزی دقیق روانکاری با گریس یا روغن مناسب، نصب اصولی و بدون ضربه (تراز بودن شفت)، و جلوگیری از نفوذ گرد و غبار یا رطوبت از طریق کاسهنمدها.
مهمترین مشخصات فنی رولبرینگ چیست؟
مهمترین مشخصات رولبرینگ شامل قطر داخلی، قطر خارجی، عرض، ظرفیت بار شعاعی و محوری، نوع غلتک، سرعت مجاز، نوع قفسه و لقی داخلی است. انتخاب این مشخصات باید بر اساس نوع شفت، مقدار و جهت بار، سرعت دوران و شرایط کاری دستگاه انجام شود.
