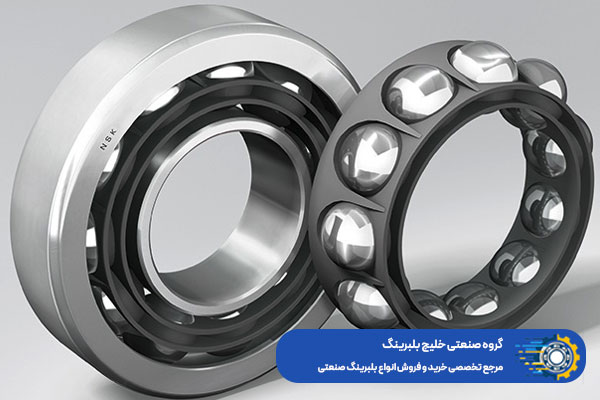

تفاوت بلبرینگ شیار عمیق با بلبرینگ زاویهدار در نحوه توزیع و توانایی آنها در مهار بارهای وارد بر شفت است. بلبرینگهای شیار عمیق برای تحمل بارهای شعاعی طراحی شدهاند و عملکرد بهینهای در سرعتهای بسیار بالا دارند. اما بلبرینگهای زاویهدار (تماس زاویهای) به دلیل طراحی نامتقارن رینگها، در مهار بارهای ترکیبی (شعاعی و محوری بهصورت همزمان) عملکرد بهتری دارند.
برای همین در الکتروموتورها و فنهای تهویه که سرعت بالایی دارند، از بلبرینگهای شیار عمیق و در تجهیزاتی مثل پمپهای سانتریفیوژ و گیربکسهای صنعتی از بلبرینگهای زاویهدار استفاده میشود. انتخاب اشتباه میان این دو میتواند راندمان دستگاه را بسیار کاهش دهد و باعث خرابی زودهنگام، سایش قطعات مجاور و توقف پرهزینه خطوط تولید شود.
برای همین در این مقاله قصد داریم به مقایسه بلبرینگ شیار عمیق و تماس زاویهای بپردازیم و ساختار، مکانیزم عملکرد و محدودیتهای هر یک را به صورت تخصصی موشکافی کنیم. این راهنما به شما کمک میکند تا با درک درست از مفهوم زاویه تماس در بلبرینگ و تحلیل دقیق نیروهای دستگاه، انتخابی هوشمندانه و مهندسیشده داشته باشید.
بلبرینگ شیار عمیق چیست و چگونه کار میکند؟
بلبرینگ شیار عمیق (Deep Groove Ball Bearing) یکی از پرکاربردترین، منعطفترین و شناختهشدهترین بلبرینگها در صنایع مختلف است. در این قطعه، ساچمههای کروی درون یک رینگ با شیارهای پیوسته قرار گرفتند که این شیارها تطابق هندسی بسیار بالایی با ابعاد ساچمهها دارند و سطح تماس بهینهای ایجاد میکنند. همین ساختار ساده اما بسیار دقیق، امکان چرخش قطعات با کمترین میزان اصطکاک و تولید حرارت را فراهم میکند.
برای همین این بلبرینگها در تجهیزاتی که سرعت و دور بالایی دارند، یکی از بهترین گزینهها محسوب میشوند. عملکرد اصلی بلبرینگ شیار عمیق، تحمل بارهای شعاعی (بارهای عمود بر محور شفت) است. البته به دلیل عمق بالای شیارها، این قطعات میتوانند درصد محدودی از بارهای محوری (بارهای موازی با محور شفت) را هم در هر دو جهت مهار کنند اما به هیچوجه نباید تحت فشار محوری سنگین قرار بگیرند.
عمر مفید بلبرینگهای شیار عمیق بالا است و نیاز به نگهداری خاصی هم ندارند. برای همین این قطعات در الکتروموتورها، نوار نقالهها، تجهیزات بستهبندی و ماشینآلات کشاورزی، بیشترین سهم بازار را به خود اختصاص دادهاند. اگر در تجهیزات شما، سرعت دوران فاکتور تعیینکنندهای است و تجهیزات عمدتاً تحت بار شعاعی قرار دارند، میتوانید با خیال راحت از این بلبرینگها استفاده کنید.
انتخاب درست در زمان تهیه قطعات صنعتی مثل «خرید بلبرینگ صنعتی» اهمیت زیادی دارد، چون مستقیماً روی طول عمر سیستم اثر میگذارد.
اجزای داخلی و محدودیتهای عملکردی شیار عمیق
بلبرینگ شیار عمیق مانند بیشتر بلبرینگها چهار جزء اصلی دارد:
- رینگ داخلی
- رینگ خارجی
- ساچمهها
- قفس بلبرینگ که ساچمهها را در فاصله مشخص از هم نگه میدارد
پایداری عملکرد بلبرینگهای شیار عمیق در سرعتهای بالا، به شدت وابسته به کیفیت قفس و تلرانس لقی داخلی آنهاست. نقطه ضعف این بلبرینگها زمانی آشکار میشود که نیروی محوری وارد بر شفت از حد مجاز فراتر برود.
در این حالت، ساچمهها به لبههای شیار فشار مضاعف وارد کرده و خطر لبپر شدن رینگ، افزایش ناگهانی دما یا قفل شدن کامل قطعه به شدت بالا میرود. در چنین سناریوهایی، مهندسان به سراغ گزینههایی میروند که ذاتاً برای مهار نیروهای ترکیبی طراحی شدهاند.
بلبرینگ زاویهدار چیست و چه ویژگیهایی دارد؟
بلبرینگهای معمولی در مواجهه با بارهای سنگین ترکیبی، محدودیتهایی دارند که برای مواجهه با این محدودیتها، بلبرینگ زاویهدار یا بلبرینگ تماس زاویهای (Angular Contact Ball Bearing) ساخته شده است. فرق بلبرینگ شیار عمیق و زاویه ای در ساختار نامتقارن رینگهای داخلی و خارجی مدل زاویهدار نهفته است.
در بلبرینگهای زاویه دار، مسیر غلتش در رینگ داخلی و خارجی نسبت به هم و در امتداد محور بلبرینگ جابهجا شدهاند. این جابهجایی باعث ایجاد یک زاویه تماس شده که نیروی وارده از یک رینگ به رینگ دیگر را در زاویهای مشخص (معمولاً ۱۵، ۲۵ یا ۴۰ درجه) منتقل میکند. هرچه این زاویه تماس بزرگتر باشد، ظرفیت تحمل بار محوری قطعه هم بیشتر میشود اما در مقابل، سقف تحمل بار شعاعی و سرعت مجاز آن کمی کاهش پیدا میکند.
نکته مهم این است که بلبرینگ تماس زاویهای یکردیفه، بار محوری را فقط در یک جهت میتواند مهار کند. به همین دلیل در پمپهای سانتریفیوژ بزرگ، کمپرسورها و گیربکسهای صنعتی، معمولاً این بلبرینگها به صورت جفت (آرایش پشتبهپشت، روبهرو یا تاندم) نصب میشوند تا بارهای محوری رفت و برگشتی بهطور کامل خنثی شوند.
اهمیت زاویه تماس در کاربریهای پیشرفته
در تجهیزات بسیار حساس مانند دوکهای ماشینابزار (اسپیندلهای CNC) که دقت در حد میکرون و سرعتهای فوقالعاده بالا نیاز است، استفاده از بلبرینگهای تماس زاویهای با زاویه تماس کوچک (مثلاً ۱۵ درجه) الزامی است. از سوی دیگر، در صنایعی مانند نفت و گاز که پمپها تحت بارهای محوری عظیم قرار میگیرند، زوایای تماس بزرگتر (۴۰ درجه) کاربرد دارند. این تنوع در طراحی نشان میدهد که آگاهی از تفاوتهای ساختاری، پیشنیاز اصلی برای حفظ سلامت و تداوم کارکرد ماشینآلات صنعتی است.
در کنار انتخاب درست قطعه، استفاده از مواد کمکی مناسب در سیستمهای صنعتی هم نقش مهمی در افزایش عمر تجهیزات دارد؛ بهطوری که بهرهگیری از محصولات باکیفیت مثل خرید روانکننده صنعتی میتواند باعث بهبود روانکاری، کاهش اصطکاک و در نتیجه افزایش پایداری عملکرد در شرایط کاری سنگین شود.
تفاوت بلبرینگ شیار عمیق با زاویهدار در طراحی و ساختار
بلبرینگهای شیار عمیق و تماس زاویهای در نگاه اول شباهتهای زیادی دارند اما تفاوت اصلی و تعیینکننده در طراحی داخلی و هندسه رینگهای آنها نهفته است. در بلبرینگهای شیار عمیق، رینگهای داخلی و خارجی کاملاً متقارن طراحی شدهاند. به این معنا که لبههای شیار در هر دو سمت ساچمهها ارتفاع برابری دارند و ساچمه دقیقاً در مرکز این شیارها قرار میگیرد.
همین ساختار متقارن است که اجازه میدهد بلبرینگ با بالاترین سرعت ممکن و کمترین لرزش به چرخش درآید. در مقابل، ساختار بلبرینگ زاویهدار کاملاً متفاوت مهندسی شده است. در این مدل، یکی از لبههای رینگ (معمولاً رینگ خارجی) کوتاهتر از لبه دیگر است. این طراحی نامتقارن یک دلیل فنی بسیار مهم دارد: ایجاد زاویه تماس.
به لطف این لبه کوتاهتر، فضای کافی برای قرار دادن ساچمههای بیشتر و بزرگتر فراهم میشود که نتیجه مستقیم آن، افزایش چشمگیر ظرفیت تحمل بار است. پس فرق بلبرینگ شیار عمیق و زاویه ای در ساختار این است که مدل اول متقارن است و برای سرعت بهینهشده اما مدل دوم ساختاری نامتقارن دارد تا سطح درگیری بیشتری با ساچمهها ایجاد کرده و در برابر فشارهای سنگینتر مقاومت کند.
تفاوت بلبرینگ شیار عمیق با زاویهدار در تحمل بار و شرایط کاری
هر قطعه صنعتی برای یک هدف مشخص مهندسی شده است. بلبرینگ شیار عمیق، گزینه ایدهآل برای مهار بارهای شعاعی محسوب میشود. یعنی اگر در تجهیزات شما وزن اصلی و فشارها به صورت عمود بر محور شفت وارد میشود (مانند چرخش یک فن تهویه بزرگ)، این بلبرینگ بهترین و اقتصادیترین انتخاب خواهد بود
بلبرینگهای شیار عمیق میتوانند مقدار محدودی از بارهای محوری را هم تحمل کنند اما اگر این فشار محوری از حد مجاز فراتر برود، ساچمهها به لبههای شیار فشار وارد کرده و بلبرینگ خیلی زود دچار صدا، ساییدگی و در نهایت خرابی کامل میشود. در طرف مقابل، بلبرینگ زاویهدار دقیقاً برای شرایط کاری پیچیدهتر و پرفشارتر طراحی شده است.
در بسیاری از ماشینآلات صنعتی، نیروها فقط در یک جهت اعمال نمیشوند؛ بلکه همزمان با بارهای شعاعی، بارهای محوری سنگینی هم وجود دارند که به آنها بارهای ترکیبی گفته میشود. به دلیل وجود همان زاویه تماس که در بخش ساختار به آن اشاره کردیم، نیرو به صورت مورب از ساچمهها به رینگها منتقل میشود.
هرچه دستگاه شما تحت بار محوری سنگینتری قرار داشته باشد، باید بلبرینگ تماس زاویهای با زاویه بزرگتری (به عنوان مثال ۴۰ درجه به جای ۱۵ درجه) را انتخاب کنید. البته باید در نظر داشته باشید که بلبرینگهای زاویهدار یکردیفه، بار محوری را تنها از یک جهت میتوانند مهار کنند و برای مدیریت فشارهای دوطرفه، مهندسان معمولاً آنها را به صورت جفت نصب میکنند.
بلبرینگ شیار عمیق و زاویهدار هر کدام در چه کاربردهایی استفاده میشوند؟
از آنجایی که بلبرینگهای شیار عمیق اصطکاک بسیار پایینی دارند و برای کار در دورهای بالا فوقالعاده هستند، در بیشتر تجهیزات دوار کاربرد دارند. از لوازم خانگی و ماشینآلات سبک گرفته تا الکتروموتورهای صنعتی، دینامها، نوار نقالههای سبک و کمپرسورهای کوچک، همگی برای چرخش روان خود به این قطعات وابستهاند. اگر قصد خرید بلبرینگ شیار عمیق برای چنین تجهیزاتی را دارید، معمولاً برندهای معتبری مانند SKF و FAG بالاترین راندمان و طول عمر را ارائه میدهند.
اما زمانی که وارد صنایع سنگینتر و تجهیزات حساستر میشویم، بلبرینگ تماس زاویهای اهمیت خود را نشان میدهد. به عنوان مثال، در پمپهای سانتریفیوژ هنگام پمپاژ سیالات، فشار محوری شدیدی به شفت وارد میشود که یک بلبرینگ معمولی در زمان کوتاهی زیر این فشار از بین میرود. در این شرایط، بلبرینگهای زاویهدار به راحتی این نیروهای ترکیبی را خنثی میکنند.
علاوه بر پمپها، در گیربکسهای صنعتی، ماشینآلات کشاورزی سنگین، سیستم کلاچ خودروها و از همه مهمتر، در اسپیندل دستگاههای CNC، استفاده از بلبرینگهای تماس زاویهای یک ضرورت مهندسی است. در چنین شرایطی میتوانید به سراغ برندهایی مانند KOYO یا NACHI بروید که محصولات مختلفی برای این کاربردها دارند.
مزایا و محدودیتهای هر کدام در انتخاب صنعتی
هیچ قطعهای در دنیای مهندسی بینقص نیست و هر قطعه برای پاسخ به نیازهای مشخصی طراحی شده است. آگاهی از مزایا و محدودیتهای بلبرینگ شیار عمیق و زاویهدار، کلید جلوگیری از خرابیهای ناگهانی و توقف خطوط تولید است.
مزایا و محدودیتهای بلبرینگ شیار عمیق
بزرگترین مزیت بلبرینگهای شیار عمیق، تطبیقپذیری بالا، تولید حداقل اصطکاک و قیمت مقرونبهصرفه آنهاست. این قطعات به دلیل طراحی متقارن و یکپارچه، کمترین میزان حرارت را در سرعتهای بالا تولید میکنند و به دلیل عدم پیچیدگی در نصب، هزینههای نگهداری را به شدت کاهش میدهند. همچنین در نسخههای آببندیشده (مثل مدلهای 2RS یا ZZ)، مقاومت بسیار خوبی در برابر نفوذ گرد و غبار و رطوبت دارند.
با این حال، محدودیت اصلی این بلبرینگها در مواجهه با بارهای محوری نمایان میشود. اگر در تجهیزاتی مانند پمپهای فشار قوی یا گیربکسهای حلزونی از این نوع بلبرینگ استفاده شود، فشار محوری باعث خروج ساچمهها از مسیر استاندارد غلتش شده و پدیده خستگی زودرس و خرابی رخ میدهد.
مزایا و محدودیتهای بلبرینگ تماس زاویهای
نقطه قوت بلبرینگ زاویهدار، ظرفیت فوقالعاده آن در مهار بارهای ترکیبی و ایجاد صلبیت بالا در سیستم است. زمانی که این بلبرینگها به صورت جفت یا دوبلکس نصب و پیشبار مناسبی روی آنها اعمال میشود، لقی شفت به صفر میرسد و دقت چرخش به بالاترین حد ممکن میرسد. این یک ویژگی مهم است که در دستگاههای تراش و فرز CNC بسیار اهمیت دارد.
اما این قطعات هم محدودیتهای خاص خود را دارند. نصب و تنظیم بلبرینگهای تماس زاویهای نیازمند تخصص بالایی است و کوچکترین خطایی در تنظیم لقی یا اعمال پیشبار، منجر به داغ شدن شدید قطعه میشود. همچنین این بلبرینگها نسبت به عدم همراستایی شفت بسیار حساستر از مدلهای شیار عمیق هستند و قیمت تمامشده آنها هم به دلیل طراحی پیچیدهتر، بالاتر است.
هنگام انتخاب بین بلبرینگ شیار عمیق و زاویهدار باید به چه نکاتی توجه کرد؟
برای آنکه بین بلبرینگ شیار عمیق و زاویهدار انتخاب دقیقی داشته باشید، باید سه فاکتور اساسی را در نظر داشته باشید:
۱- تحلیل دقیق نوع و جهت بارها
اولین و مهمترین قدم، محاسبه نیروهای وارد بر شفت است. اگر دستگاه شما (مانند یک فن تهویه صنعتی) صرفاً دارای نیروی وزن قطعات و بار شعاعی است، نیازی به صرف هزینه اضافی نیست و بلبرینگ شیار عمیق بهترین راندمان را خواهد داشت. اما اگر دستگاه (مانند سیستم کلاچ، پمپهای گریز از مرکز یا گیربکسهای صنعتی) در حین کار نیروهای محوری قدرتمندی تولید میکند، انتخاب بلبرینگ تماس زاویهای با زاویه تماس مناسب (۱۵، ۲۵ یا ۴۰ درجه) الزامی است.
۲- سرعت دورانی (RPM) و حرارت تولیدی
به طور کلی، بلبرینگهای شیار عمیق به دلیل سطح تماس کمتر ساچمه با شیار، برای سرعتهای بسیار بالا مناسبترند و حرارت کمتری تولید میکنند. بلبرینگهای زاویهدار هم میتوانند در سرعتهای بالا کار کنند (مخصوصاً مدلهایی با زاویه تماس کوچکتر)، اما به دلیل درگیری بیشتر ساچمهها و رینگ، نیازمند سیستمهای روانکاری دقیقتری هستند تا از افزایش غیرمجاز دما جلوگیری شود.
۳- نیاز به صلبیت و دقت موقعیتیابی
در تجهیزاتی که شفت نباید کوچکترین حرکت یا ارتعاش جانبی داشته باشد (مانند اسپیندل ماشینابزار یا تجهیزات اندازهگیری دقیق)، بلبرینگ شیار عمیق پاسخگو نیست چون ذاتاً دارای مقداری لقی داخلی است. در این شرایط، باید از بلبرینگهای تماس زاویهای با آرایشهای جفت استفاده کرد تا شفت به طور کامل در جای خود تثبیت شود.
