بلبرینگ مناسب برای دماهای بالا معمولاً بلبرینگهای مقاوم به حرارت مانند بلبرینگهای فولادی با گریس دما بالا، بلبرینگهای سرامیکی یا مدلهای دارای قفسه و آببندی مقاوم حرارتی است. انتخاب بلبرینگ مناسب برای دماهای بالا بر اساس سه فاکتور اصلی انجام میشود: دمای پیوسته کاری محیط، نوع گریس یا روانکار قابل تحمل در آن دما، و جنس قفسه و آببندی بلبرینگ. بلبرینگهای استاندارد فولادی با گریسهای معمولی معمولاً تا حدود ۱۲۰ تا ۱۵۰ درجه سانتیگراد قابل استفادهاند؛ بالاتر از این آستانه، باید به سراغ بلبرینگهای با گریس مخصوص دما بالا، قفسههای فلزی یا پلیمری مقاوم به حرارت، و در شرایط حدی، بلبرینگهای سرامیکی رفت. در این مقاله، معیارهای دقیق انتخاب، محدوده دمایی هر نوع بلبرینگ و روانکار، و نحوه خرید صحیح این محصولات برای کاربردهای صنعتی بررسی میشود.
بلبرینگ مناسب دمای بالا چیست و چه ویژگیهایی دارد؟
بلبرینگ مناسب دمای بالا بلبرینگی است که اجزای آن (رینگ، ساچمه، قفسه، آببندی و روانکار) بدون از دست دادن خاصیت مکانیکی، ابعادی یا روانکاری در دمای کاری بالاتر از حد استاندارد عملکرد پایدار داشته باشد. این تمایز مهم است: دما بالا بودن یک محیط، فقط یک پارامتر از معادله انتخاب است؛ سازگاری همزمان تمام اجزای بلبرینگ با آن دما تعیینکننده واقعی است.
در همین مرحله از خرید بلبرینگ صنعتی، انتخاب درست مدل بر اساس شرایط کاری اهمیت زیادی دارد، چون هر اشتباه در انتخاب میتواند عملکرد کل سیستم را تحت تاثیر قرار دهد.
بلبرینگ دما بالا از نظر ساختاری چند ویژگی متفاوت با بلبرینگ استاندارد دارد:
- لقی داخلی بزرگتر (C3 یا C4): فلز در دمای بالا انبساط پیدا میکند. اگر لقی داخلی بلبرینگ از ابتدا استاندارد (CN) باشد، انبساط حرارتی میتواند لقی را به صفر برساند و باعث گیرپاژ (Seizing) شود. به همین دلیل بلبرینگهای دما بالا معمولاً با کلاس لقی C3 یا C4 تولید میشوند.
- قفسه فلزی بهجای پلیمری: قفسههای پلاستیکی استاندارد (مثل نایلون ۶۶) در دمای بالای ۱۲۰ درجه نرم یا تغییر شکل میدهند. بلبرینگهای دما بالا از قفسه فولادی پرسی یا برنجی ماشینکاریشده استفاده میکنند.
- آببندی فلزی (Shield) بهجای لاستیکی: آببندیهای لاستیکی NBR در دمای بالا ترک میخورند و خاصیت ارتجاعی خود را از دست میدهند. در کاربردهای دما بالا، شیلد فلزی (Z) یا بدون آببندی استفاده میشود.
- روانکار با نقطه قطرهریزی بالا: گریس استاندارد لیتیومی در حدود ۱۸۰ درجه شروع به تجزیه میکند؛ گریسهای تخصصی دما بالا این آستانه را تا ۲۶۰ درجه یا بیشتر افزایش میدهند.
چرا دمای کاری روی عملکرد بلبرینگ تاثیر دارد؟
دمای بالا از چند مسیر مستقیم به عملکرد و عمر بلبرینگ آسیب میزند:
- کاهش ویسکوزیته روانکار: با افزایش دما، ویسکوزیته گریس یا روغن کاهش مییابد. اگر این کاهش از حد مجاز عبور کند، فیلم روانکاری بین ساچمه و رینگ پاره میشود و تماس فلز با فلز رخ میدهد؛ نتیجه آن سایش شدید و افزایش ناگهانی دمای محلی است.
- اکسیداسیون و تجزیه گریس: دمای بالا واکنش اکسیداسیون روغن پایه گریس را تسریع میکند. محصول این واکنش، لجن (Sludge) و رسوبات کربنی است که مسیر غلتش را مسدود کرده و اصطکاک داخلی را افزایش میدهد.
- انبساط حرارتی نامتقارن: رینگ داخلی و خارجی بلبرینگ، شفت و هاوزینگ از مواد و در دماهای متفاوت منبسط میشوند. اگر این انبساط در طراحی لقی لحاظ نشده باشد، لقی داخلی بلبرینگ کاهش یافته یا حتی منفی میشود که منجر به بار پیشتنیده (Preload) ناخواسته و گرمای بیشتر میشود یک چرخه تشدیدکننده خطرناک.
- تغییر خاصیت متالورژیکی فولاد: فولادهای بلبرینگ معمولی (مثل GCr15/100Cr6) در دمای بالای ۱۵۰ تا ۲۰۰ درجه بهمرور سختی سطحی خود را از دست میدهند (پدیده Tempering Back). این موضوع مقاومت به سایش رینگ و ساچمه را کاهش میدهد.
محدوده دمای قابل تحمل بلبرینگها چقدر است؟
محدوده دمایی بلبرینگ به نوع ساختار و مواد آن وابسته است. جدول زیر این محدودهها را بر اساس نوع بلبرینگ نشان میدهد:
| نوع بلبرینگ | محدوده دمای پیوسته کاری | محدودیت اصلی |
|---|---|---|
| بلبرینگ استاندارد فولادی + گریس لیتیومی | تا ۱۲۰°C | تجزیه گریس، نرمشدن قفسه پلیمری |
| بلبرینگ استاندارد با گریس پلیاوره | تا ۱۵۰-۱۸۰°C | پایداری اکسیداسیون گریس |
| بلبرینگ با قفسه فلزی و گریس سیلیکونی | تا ۲۰۰-۲۳۰°C | افت چسبندگی فیلم روانکار |
| بلبرینگ با گریس PFPE/PTFE | تا ۲۶۰-۲۸۰°C | نقطه قطرهریزی تیکنر PTFE |
| بلبرینگ هیبریدی (رینگ فولادی + ساچمه سرامیکی) | تا ۳۵۰°C (با گریس مناسب) | محدودیت گریس، نه ساچمه |
| بلبرینگ تمامسرامیکی (Si3N4) | تا ۸۰۰-۱۰۰۰°C (بدون روانکار) | اکسیداسیون قفسه در صورت وجود |
| بلبرینگ تمامسرامیکی (ZrO2) | تا ۶۰۰°C | کاهش استحکام بالاتر از این آستانه |
نکته مهم: عددهای جدول فوق برای دمای پیوسته کاری است، نه دمای لحظهای یا نقطه قطرهریزی گریس. تمایز بین این سه پارامتر در انتخاب صحیح حیاتی است، دمای پیوسته دمایی است که بلبرینگ بهطور نامحدود در آن کار میکند، دمای لحظهای (Peak) برای مدت کوتاه قابل تحمل است، و نقطه قطرهریزی دمایی است که ساختار تیکنر گریس کاملاً فرومیریزد و هرگز نباید در سرویس به آن نزدیک شد.

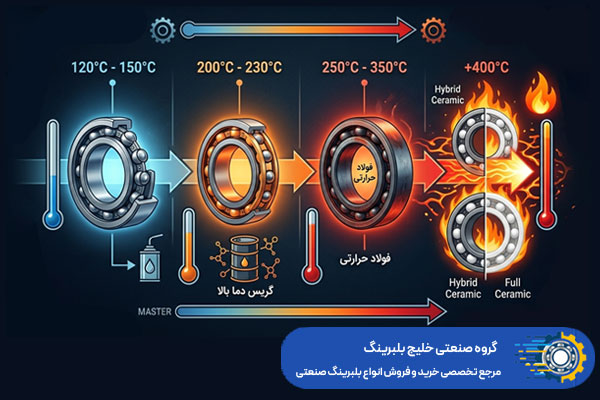

بلبرینگ مقاوم به حرارت چگونه انتخاب میشود؟
انتخاب بلبرینگ مقاوم به حرارت باید بر اساس یک فرآیند مرحلهای فنی انجام شود، نه صرفاً انتخاب اولین گزینهای که برچسب «دما بالا» دارد.
مرحله اول: تعیین دمای واقعی کاری
دمای محیط را با دمای واقعی محل نصب بلبرینگ اشتباه نگیرید. دمای داخل هاوزینگ بلبرینگ، به دلیل گرمای ناشی از اصطکاک داخلی و انتقال حرارت از فرآیند مجاور (مثل کوره یا خشککن)، میتواند ۲۰ تا ۳۰ درجه بالاتر از دمای محیط اندازهگیریشده باشد. اندازهگیری دما باید روی هاوزینگ، نزدیکترین نقطه به بلبرینگ، انجام شود.
مرحله دوم: انتخاب کلاس لقی متناسب
برای دماهای ۱۵۰ تا ۲۵۰ درجه، کلاس لقی C3 معمولاً کافی است. برای دماهای بالاتر از ۲۵۰ درجه یا اختلاف دمای زیاد بین رینگ داخلی و خارجی (مثلاً شفت گرمتر از هاوزینگ)، کلاس C4 یا C5 لازم میشود. بلبرینگ مقاوم حرارتی بدون انتخاب صحیح کلاس لقی، حتی با بهترین گریس، در عمل دچار گیرپاژ خواهد شد.
مرحله سوم: انطباق روانکار با دما و سرعت همزمان
روانکار باید هم با دما و هم با سرعت چرخشی (RPM) بلبرینگ سازگار باشد. در سرعت بالا، حتی گریسهای دما بالا ممکن است به دلیل پرتاب گریز از مرکز (Centrifugal Throw-off) بهسرعت از ناحیه غلتش خارج شوند که نیازمند آببندی مناسب یا گریسکاری مجدد دورهای کوتاهتر است.
مرحله چهارم: بررسی سازگاری مواد آببندی و قفسه
اگر دما به مرز بالای تحمل لاستیک یا پلیمر استاندارد نزدیک است، انتخاب آببندی فلزی (Z) یا بدون آببندی، همراه با محافظت خارجی مناسب در برابر گرد و غبار، ضروری است.
انواع بلبرینگ مناسب برای دماهای بالا
سه راهکار اصلی برای کاربردهای دما بالا در صنعت استفاده میشود که هرکدام نسبت هزینه به عملکرد متفاوتی دارند.
-
بلبرینگ با گریس دمای بالا
ارتقای گریس، اقتصادیترین و رایجترین راهکار برای دماهای تا حدود ۲۰۰ تا ۲۳۰ درجه است. در این روش، بلبرینگ فولادی استاندارد حفظ میشود اما گریس آن با یک فرمولاسیون تخصصی (پلیاوره، سیلیکونی یا PFPE) جایگزین میشود. این راهکار برای فنهای صنعتی، نقالههای کوره و موتورهای الکتریکی که در محیط گرم کار میکنند مناسب است.
-
بلبرینگ استیل مقاوم حرارتی
برای دماهای بالاتر (۲۵۰ تا ۳۵۰ درجه)، فولاد بلبرینگ نیز باید تغییر کند. فولادهای پرکروم با عملیات حرارتی ویژه (مثل M50 یا فولادهای ابزار سرعتبالا) سختی سطحی خود را در دماهای بالاتر از فولاد استاندارد GCr15 حفظ میکنند. این بلبرینگها معمولاً در صنایع نفت، پتروشیمی و خطوط داغ فولادسازی استفاده میشوند، جایی که علاوه بر گریس مناسب، استحکام مکانیکی فولاد در دمای بالا نیز اهمیت دارد.
-
بلبرینگ سرامیکی دما بالا
برای دماهای فوقالعاده بالا (بالای ۳۵۰ تا ۴۰۰ درجه) یا شرایطی که روانکاری معمولی امکانپذیر نیست، بلبرینگهای سرامیکی یا هیبریدی به کار میروند. ساچمههای سیلیکون نیترید (Si3N4) سختی و استحکام خود را تا حدود ۸۰۰ درجه حفظ میکنند و چگالی آنها تقریباً یکسوم فولاد است که نیروی گریز از مرکز در سرعت بالا را کاهش میدهد. ساچمههای زیرکونیا (ZrO2) ضریب انبساط حرارتی نزدیکتری به فولاد دارند که آنها را برای کاربردهای دما بالا با تطابق دقیقتر لقی مناسب میکند، اما حد دمایی پایینتری (حدود ۶۰۰ درجه) نسبت به سیلیکون نیترید دارند.
روانکار و گریس مناسب بلبرینگ دما بالا (گریس نسوز)
انتخاب بلبرینگ نسوز بدون توجه دقیق به نوع روانکار، عملاً بیاثر خواهد بود؛ چون در اکثر موارد، نقطه شکست واقعی سیستم در دمای بالا، گریس است نه فولاد بلبرینگ.
سیستم گریس از دو بخش اصلی تشکیل شده که هر دو باید برای دما بالا انتخاب شوند:
روغن پایه (Base Oil): روغنهای معدنی معمولی در دمای بالای ۱۵۰ تا ۱۸۰ درجه بهسرعت تبخیر و اکسید میشوند. روغنهای پایه سینتتیک جایگزین مناسبتری هستند:
- PAO (پلیآلفااولفین): پایداری حرارتی خوب، محدوده عملکرد وسیع
- استر: پایداری حرارتی بالا و زیستتخریبپذیری مناسب
- سیلیکون: محدوده دمایی بسیار وسیع و خنثی شیمیایی، اما در فشارهای تماسی بالا (EP) ضعیفتر عمل میکند
- PFPE (پرفلوئوروپلیاتر): بالاترین سطح پایداری حرارتی، غیرقابلاشتعال و پایدار تا بالای ۲۵۰ درجه، اما گرانترین گزینه
تیکنر (Thickener): نقطه قطرهریزی تیکنر سقف عملکرد گریس را تعیین میکند:
- کمپلکس لیتیوم: نقطه قطرهریزی بالای ۲۶۰ درجه، گزینه همهکاره رایج
- پلیاوره: پایداری حرارتی و مقاومت اکسیداسیون عالی، پرکاربرد در موتورهای الکتریکی صنعتی
- PTFE: برای کاربردهای فوقالعاده داغ همراه با روغن پایه PFPE استفاده میشود
بهعنوان یک قاعده عملی، بلبرینگ ضد حرارت که با گریس کمپلکس لیتیوم/پایه سینتتیک گریسکاری شده باشد، در محدوده تا ۲۵۰ درجه عملکرد قابل اعتماد دارد؛ برای کار پیوسته بالای ۲۸۰ درجه، گریس PFPE با تیکنر PTFE انتخاب استاندارد صنعتی محسوب میشود.
توصیه فنی: پیش از تغییر نوع گریس روی یک بلبرینگ در حال سرویس، باقیمانده گریس قبلی باید کاملاً پاکسازی شود.
مخلوطکردن گریسهای با تیکنر ناسازگار (مثلاً لیتیوم با PTFE) میتواند ساختار هر دو گریس را تخریب کرده و کارایی روانکاری را بهطور غیرمنتظره از بین ببرد.
خرید بلبرینگ مناسب دمای بالا چگونه انجام میشود؟
برای خرید بلبرینگ مناسب کاربردهای دما بالا، ارائه چهار اطلاعات دقیق به تأمینکننده ضروری است:
۱. دمای کاری واقعی (نه دمای محیط): دمای اندازهگیریشده روی هاوزینگ یا نزدیکترین نقطه به بلبرینگ در شرایط کاری پیوسته.
۲. کد فنی یا ابعاد بلبرینگ موجود: قطر داخلی، قطر خارجی، پهنا و در صورت امکان کد فعلی محصول برای شناسایی معادل صحیح.
۳. سرعت چرخشی (RPM): برای تطابق گریس از نظر مقاومت در برابر پرتاب گریز از مرکز.
۴. شرایط محیطی جانبی: وجود رطوبت، آلودگی شیمیایی یا گرد و غبار که بر انتخاب نوع آببندی تأثیر میگذارد.
با ارائه این اطلاعات، کارشناسان فنی میتوانند بین ارتقای صرف گریس، تغییر کلاس لقی، یا نیاز واقعی به بلبرینگ سرامیکی/هیبریدی تمایز دهند تصمیمی که اختلاف هزینه قابلتوجهی دارد و نباید بدون تحلیل دقیق شرایط واقعی گرفته شود.
برای کاربردهایی که علاوه بر دما، بار شعاعی یا محوری سنگین هم وجود دارد (مثل غلتکهای نورد گرم یا محورهای کوره دوار)، معمولاً نیاز به خرید رولبرینگ اصل با کلاس لقی و گریس متناسب با دما مطرح میشود؛ رولبرینگهای کروی و استوانهای در نسخههای دما بالا با همان منطق انتخاب گریس و کلاس لقی که در این مقاله توضیح داده شد، تأمین میشوند.
نتیجهگیری
انتخاب بلبرینگ برای دماهای بالا یک تصمیم چندبعدی است که نمیتوان آن را تنها با انتخاب «بلبرینگ گرانتر» یا «برند معروفتر» حل کرد. دمای واقعی کاری، نوع و کلاس لقی، سازگاری گریس با دما و سرعت، و در نهایت جنس قفسه و آببندی، همگی باید همزمان بررسی شوند. برای دماهای تا ۲۳۰ درجه، ارتقای گریس معمولاً کافی است؛ برای دماهای بالاتر، تغییر در فولاد یا حرکت بهسمت بلبرینگهای هیبریدی و سرامیکی ضروری میشود. تحلیل دقیق شرایط کاری پیش از خرید، از هزینههای پرتکرار ناشی از خرابی زودرس بلبرینگ در محیطهای گرم جلوگیری میکند.
سوالات متداول
بلبرینگ دما بالا تا چه دمایی کار میکند؟
بستگی به نوع آن دارد. بلبرینگ فولادی با گریس استاندارد ارتقایافته تا حدود ۲۰۰ تا ۲۳۰ درجه، با گریس PFPE تا حدود ۲۶۰ تا ۲۸۰ درجه، فولادهای مخصوص دما بالا تا حدود ۳۵۰ درجه و بلبرینگهای تمامسرامیکی بدون روانکار تا ۸۰۰ درجه یا بیشتر قابل استفادهاند.
آیا بلبرینگ معمولی در دمای بالا قابل استفاده است؟
تا حدود ۱۲۰ درجه، بلبرینگ فولادی استاندارد با گریس لیتیومی معمولی معمولاً عملکرد قابل قبولی دارد. بالاتر از این آستانه، گریس شروع به تجزیه و قفسه پلیمری شروع به نرمشدن میکند که میتواند منجر به خرابی زودرس شود. استفاده از بلبرینگ معمولی در دمای بالاتر از حد تحمل آن، ریسک گیرپاژ و توقف ناگهانی تجهیزات را بهشدت افزایش میدهد.
بهترین بلبرینگ برای کوره و محیط گرم چیست؟
برای کورههای صنعتی با دمای پیوسته بالای ۲۵۰ درجه، ترکیب فولاد مخصوص دما بالا (مثل M50) با گریس PFPE/PTFE معمولاً انتخاب مناسبی است. در دماهای بسیار بالا (بالای ۴۰۰ تا ۵۰۰ درجه) یا شرایطی که روانکاری مداوم امکانپذیر نیست، بلبرینگهای تمامسرامیکی با ساچمه سیلیکون نیترید گزینه استاندارد صنعتی هستند.
آیا بلبرینگ سرامیکی برای دمای بالا مناسب است؟
بله، اما با تفاوت بین انواع آن. ساچمههای سیلیکون نیترید (Si3N4) سختی خود را تا حدود ۸۰۰ درجه حفظ میکنند و برای کاربردهای فوقالعاده داغ مناسبترند. ساچمههای زیرکونیا (ZrO2) ضریب انبساط نزدیکتری به فولاد دارند که تطابق لقی را آسانتر میکند، اما حد دمایی پایینتری (حدود ۶۰۰ درجه) دارند. در بلبرینگهای هیبریدی (رینگ فولادی + ساچمه سرامیکی)، محدودیت دمایی نهایی معمولاً توسط گریس مصرفی تعیین میشود، نه ساچمه سرامیکی.
