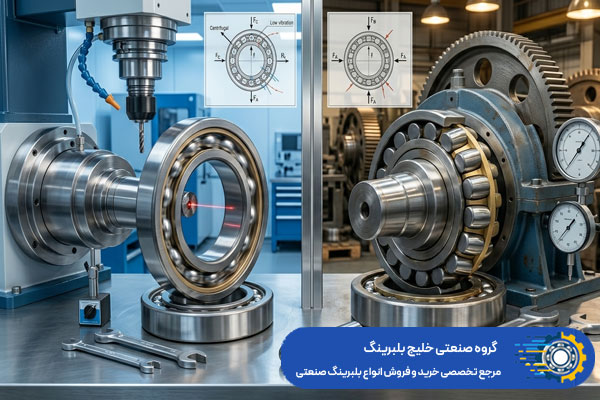

تفاوت اصلی بلبرینگ دور بالا و دور پایین در سرعت چرخش و ظرفیت تحمل بار آنها خلاصه میشود. بلبرینگهای دور بالا با ساچمههای کروی ساخته میشوند تا با کمترین اصطکاک، سرعتهای بسیار بالا را در تجهیزاتی مثل اسپیندلها و الکتروموتورها مهار کنند. در مقابل، بلبرینگهای دور پایین (که به آنها رولبرینگ میگوییم) از غلتکهای استوانهای یا مخروطی استفاده میکنند. این قطعات میتوانند فشارهای فوقسنگین و ضربات خردکننده را در دستگاههایی مثل سنگشکنها و گیربکسهای صنعتی تحمل کنند.
البته فرق بلبرینگ دور بالا و دور پایین به همینجا ختم نمیشود و تفاوت این دو به هندسه داخلی، نوع قفسه، سیستم روانکاری و تلرانس ماشینکاری آنها هم کشیده میشود. در ادامه با ما همراه شوید تا متوجه شوید کدام قطعه با شرایط کاری دستگاه شما سازگارتر است و تفاوتهای ساختاری این دو چیست.

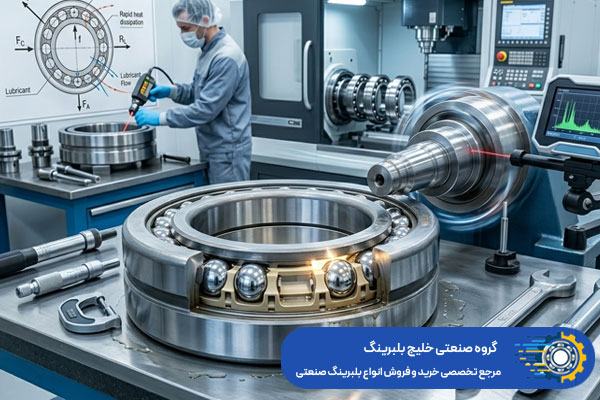

بلبرینگ دور بالا چیست؟
بلبرینگ دور بالا برای تولید کمترین میزان اصطکاک و دفع سریع حرارت در سرعتهای بسیار بالا طراحی کردهاند. در دستگاههایی که شفت آنها با سرعت بالا میچرخد، حتی کوچکترین ارتعاش یا درگیری اضافی بین سطوح فلزی، دمای سیستم را به شدت بالا میبرد. برای همین تمام بخشهای این قطعه، از شکل ساچمهها گرفته تا نوع قفسه و روانکار، بر پایه چرخش روان و همچنین کاهش سطح تماس طراحی شدهاند.
در حالتی که سرعت چرخش بالا میرود، نیروی گریز از مرکز به شدت بیشتر میشود. این نیرو تمایل دارد ساچمهها را به سمت بیرون (به سمت رینگ خارجی) پرتاب کند. اگر طراحی بلبرینگ برای این سرعت بهینه نشده باشد، ساچمهها با شدت به دیواره رینگ ساییده میشوند و لایه محافظ روانکار را از بین میبرند. بلبرینگهای دور بالا (مثل بلبرینگهای تماس زاویهای) با کنترل دقیق این نیروها، اجازه میدهند شفت دستگاه بدون لرزش و با حداکثر سرعت به کار خود ادامه دهد.
ویژگیهای اصلی بلبرینگ دور بالا
مهمترین مشخصههایی که این قطعات را متمایز میکنند عبارتاند از:
- سطح تماس نقطهای (ساچمههای کروی): سطح تماس کمتر به معنای تولید اصطکاک کمتر است و دستگاه میتواند به راحتی سرعت بگیرد. در بلبرینگهای دور بالا، همیشه از ساچمههای توپی شکل استفاده میشود که فقط در یک نقطه با مسیر غلتش (رینگها) درگیر میشوند.
- قفسههای سبک و پیشرفته: قفسه یا محفظه نگهدارنده ساچمهها در مدلهای دور بالا معمولاً از جنس پلیآمید (پلاستیک فشرده مقاوم)، فیبر یا باکالیت ساخته میشود. این مواد وزن سبکی دارند و نیروی گریز از مرکز را کاهش میدهند. همچنین قفسههای پلیمری در سرعتهای بالا صدای بسیار کمتری تولید میکنند.
- دقت ماشینکاری فوقالعاده: سازندگان برای تولید بلبرینگ دور بالا، ساچمهها و مسیر غلتش را با استانداردهای سختگیرانهای (مثل کلاسهای ABEC 5 به بالا) صیقل میدهند. این دقت میکروسکوپی باعث میشود که قطعه در سرعتهای چند دههزار دوری، هیچگونه ارتعاشی نداشته باشد.
- استفاده از ساچمههای سرامیکی: در دورهای فوقالعاده بالا، ساچمههای فولادی در اثر گرما منبسط میشوند. برای همین در بسیاری از بلبرینگهای دور بالا از ساچمههای سرامیکی استفاده میشود. سرامیک وزن کمتری دارد، در برابر حرارت تغییر اندازه نمیدهد و اصطکاک را به حداقل ممکن میرساند.
- نیاز به سیستم روانکاری خاص: این قطعات معمولاً با روغنهای رقیق یا گریسهای مصنوعی بسیار باکیفیت روانکاری میشوند. گریسهای غلیظ برای این بلبرینگها مانند ترمز عمل میکنند و باعث حبس شدن گرما داخل محفظه میشوند.

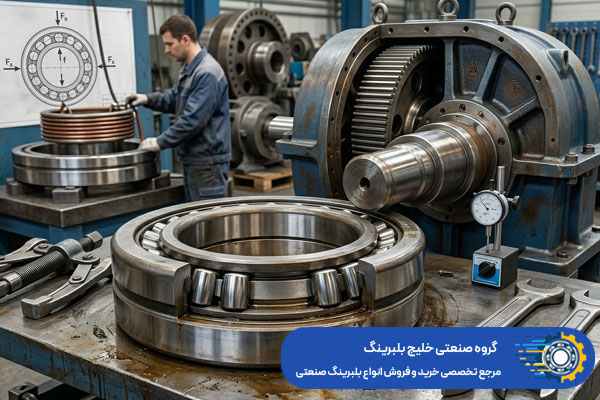

بلبرینگ دور پایین چیست؟
بلبرینگ دور پایین قطعهای است که رسالت اصلی آن مهار بارهای فوقسنگین و ضربات مکانیکی است، نه چرخش سریع. ما معمولاً این قطعات را با نام رولبرینگ میشناسیم. در صنعت سیمان یا فولادسازی، وزن شفتها و فشاری که ماشینآلات به بلبرینگ وارد میکنند، به قدری زیاد است که ساچمههای کروی زیر این فشار له میشوند.
به همین دلیل در زمان انتخاب و بررسی قیمت رولبرینگ صنعتی، ظرفیت تحمل بار و شرایط کاری دستگاه از مهمترین معیارها به شمار میروند.
در این شرایط، بلبرینگ دور پایین وارد میدان میشود تا با ایجاد سطح تماس بیشتر، نیرو را در فضای گستردهتری پخش کند و مانع از شکستن سیستم شود. در سرعتهای پایین، چالش اصلی ما اصطکاک و حرارت ناشی از چرخش نیست؛ بلکه تمرکز تنش در یک نقطه است.
بلبرینگهای دور پایین ساختار زمختتر و قدرتمندتری دارند. آنها به خوبی در برابر خمیدگی شفت و شوکهای دینامیکی مقاومت میکنند. وقتی از این قطعات استفاده میکنید، شاید نتوانید سرعت الکتروموتور خود را بالا ببرید، اما خیالتان راحت است که گیربکس دستگاه تحت سنگینترین تناژها نیز به چرخش پایدار خود ادامه میدهد.
ویژگیهای بلبرینگ مناسب سرعتهای پایین
از جمله مهمترین ویژگیهای بلبرینگهای دور پایین میتوان به موارد زیر اشاره کرد:
- سطح تماس خطی (غلتکهای استوانهای یا مخروطی): اصلیترین ویژگی این قطعات، استفاده از غلتکهای استوانهای، بشکهای یا مخروطی به جای ساچمههای گرد است. این غلتکها در تمام طول خود با رینگ در تماس هستند (تماس خطی) و توزیع نیرو روی یک خط، ظرفیت تحمل بار را دهها برابر افزایش میدهد.
- قفسههای فولادی و برنجی ضخیم: این قطعات با بارهای سنگین و شوکهای فیزیکی درگیر هستند و قفسه آنها باید بسیار مستحکم باشد. در بلبرینگهای دور پایین معمولاً از قفسههای پرسکاریشده فولادی یا برنج ماشینکاریشده با ضخامت بالا استفاده میشود تا غلتکها تحت فشار از جای خود خارج نشوند.
- ظرفیت تحمل بارهای ترکیبی و شوکدار: این یاتاقانها طوری طراحی شدهاند که بارهای شعاعی (عمود بر شفت) و محوری (همراستا با شفت) را به طور همزمان مهار کنند. به عنوان مثال، رولبرینگهای بشکهای میتوانند حتی در صورت کج شدن یا خمیدگی شفت بر اثر وزن زیاد، بدون خرد شدن به کار خود ادامه دهند.
- نیاز به گریسهای غلیظ و تحملکننده فشار: قطعات دور پایین به دلیل سطح تماس زیاد، به لایه ضخیمتری از روانکار نیاز دارند تا فلزات روی هم ساییده نشوند. برای این یاتاقانها از گریسهای غلیظ حاوی افزودنیهای فشار پذیر استفاده میشود تا در برابر لهیدگی مقاومت کنند.
تفاوت بلبرینگ دور بالا و دور پایین در چیست؟
مهندسان این دو یاتاقان را با دو فلسفه کاملاً متضاد طراحی کردهاند: یکی برای دوری از حرارت در سرعتهای بالا و دیگری برای توزیع نیروی وزن در سرعتهای پایین. در جدول زیر، تفاوتهای اساسی این دو قطعه را در یک نگاه آوردهایم تا متوجه شوید دستگاه شما به کدام قطعه نیاز دارد:
| ویژگی و پارامتر | بلبرینگ دور بالا | بلبرینگ دور پایین یا رولبرینگ |
|---|---|---|
| هندسه و شکل ساچمه | ساچمههای کروی و گرد | غلتکهای استوانهای، مخروطی یا بشکهای |
| سطح تماس با رینگ | نقطهای (بسیار کم) | خطی ( زیاد) |
| ظرفیت تحمل بار | کم تا متوسط | فوقالعاده سنگین و ضربهای |
| میزان تولید اصطکاک | حداقل ممکن | زیاد (به دلیل سطح تماس بالا) |
| تلرانس و دقت (ABEC) | بسیار بالا (بدون لنگی و ارتعاش) | استاندارد و معمولی |
| نوع روانکاری مناسب | روغنهای رقیق یا گریسهای سنتتیک نرم | گریسهای غلیظ با تحمل فشار بالا (EP) |
| جنس قفسه (Cage) | معمولاً پلیآمید (سبک)، فیبر یا باکالیت | فولاد پرسکاریشده یا برنج ضخیم |
| قیمت تمامشده | معمولاً گرانتر (به دلیل ماشینکاری دقیق) | اقتصادیتر (در سایزهای مشابه) |
پس از آشنایی با تفاوتهای بلبرینگ دور بالا و دور پایین، انتخاب گزینه مناسب به نیاز واقعی دستگاه بستگی دارد. در زمان خرید بلبرینگ صنعتی باید عواملی مانند سرعت چرخش، میزان بار وارده، شرایط کاری و نوع روانکاری را بررسی کنید. انتخاب صحیح بلبرینگ نهتنها عملکرد تجهیزات را بهبود میدهد، بلکه از خرابیهای زودهنگام و هزینههای اضافی تعمیر و نگهداری نیز جلوگیری میکند.
چگونه بلبرینگ دور بالا را تشخیص دهیم؟
سریعترین راه برای تشخیص بلبرینگ دور بالا، بررسی شکل ظاهری ساچمهها، دقت به جنس قفسه و خواندن پسوندهای موجود در پارتنامبر قطعه است. وقتی میخواهید برای دستگاه حساس خود یک یاتاقان پرسرعت بخرید، هرگز به حرفهای شفاهی اکتفا نکنید و این ۴ نشانه را روی خود قطعه بررسی کنید:
۱- بررسی هندسه اجزای غلتان
راحتترین و بدیهیترین راه تشخیص، نگاه کردن به داخل شیار بلبرینگ است. اگر داخل قطعه ساچمههای کاملاً گرد و توپی شکل دیدید، این قطعه پتانسیل کار در سرعتهای متوسط تا بالا را دارد. اما اگر اجزای داخل آن شبیه استوانه، مخروط یا بشکه بود، شک نکنید که قطعه در دستان شما یک رولبرینگ است و برای دور پایین طراحی شده است.
۲- بررسی پارتنامبر یا شماره فنی بلبرینگ
سازندگان بلبرینگ تمام مشخصات قطعه را در پارتنامبر آن لیزر میکنند. بلبرینگهای دور بالا معمولاً در دستهبندی بلبرینگهای تماس زاویهای (با پیشوند ۷، مثل ۷۲۰۵) یا شیار عمیق دقیق قرار میگیرند. همچنین اگر در انتهای شماره فنی حروفی مثل P4، P5 یا P6 را دیدید، این نشاندهنده کلاس دقت بسیار بالای قطعه است که مستقیماً برای دورهای بالا ماشینکاری شده است.
۳- دقت به نوع کاسهنمد یا آببند
کاسهنمدها برای جلوگیری از ورود خاک به داخل بلبرینگ استفاده میشوند، اما خودشان تا حدودی عامل ایجاد اصطکاک هستند. اگر یک بلبرینگ دور بالا دارای واشر پلاستیکی (کاسهنمد 2RS) باشد که محکم به رینگ داخلی چسبیده است، در سرعت بالا ذوب میشود. بلبرینگهای دور بالا معمولاً یا بدون کاسهنمد هستند، یا از شیلدهای فلزی (پسوند ZZ) و کاسهنمدهای غیرتماسی استفاده میکنند تا لاستیک با فلز درگیر نشود.
۴- جنس و متریال قفسه یا کیج
اگر به داخل بلبرینگ نگاه کردید و دیدید قفسهای که ساچمهها را از هم جدا کرده، از جنس پلاستیک فشرده (معمولاً قهوهای یا مشکی رنگ)، فیبر یا رزین است، با یک بلبرینگ دور بالا روبرو هستید. پسوندهایی مثل TN9، TVP یا M در کاتالوگها نشاندهنده همین قفسههای پلیمری و ماشینکاریشده سبک هستند. اما قفسههای پرسکاریشده فولادی (پسوند J) معمولاً برای کاربردهای استاندارد و دور پایینتر استفاده میشوند.
در چه کاربردهایی باید از بلبرینگ دور بالا استفاده کرد؟
بلبرینگ دور بالا در تجهیزاتی استفاده میشود که سرعت چرخش در آنها دارای اولویت است و بار شعاعی یا محوری سنگینی روی شفت وجود ندارد. معمولاً صنایعی که با ماشینکاری دقیق، تولید جریان هوا و انتقال قدرت سریع سروکار دارند، مشتریان اصلی این قطعات هستند. در ادامه، ۴ مورد از حیاتیترین کاربردهای بلبرینگهای دور بالا را بررسی میکنیم:
۱- موتورهای الکتریکی
الکتروموتورها قلب تپنده بیشتر کارخانجات هستند و معمولاً با سرعتهایی بین ۱۵۰۰ تا ۳۰۰۰ دور در دقیقه و حتی بالاتر میچرخند. در یک الکتروموتور، شفت باید کاملاً روان، بیصدا و بدون ارتعاش بچرخد. شما با نصب بلبرینگهای شیار عمیق دور بالا روی دینامها و موتورهای الکتریکی، اصطکاک داخلی را از بین میبرید، مصرف برق دستگاه را کاهش میدهید و از داغ شدن و سوختن سیمپیچهای موتور به دلیل گیرپاژ جلوگیری میکنید.
۲- اسپیندل ماشینآلات
اسپیندل (محور چرخشی) در دستگاههای تراش و فرز، وظیفه چرخاندن ابزار برشی یا قطعه کار را بر عهده دارد. سرعت چرخش اسپیندلها گاهی به دهها هزار دور در دقیقه میرسد. در این سرعت وحشتناک، حتی یک لرزش میکروسکوپی باعث خراب شدن سطح قطعه کار و شکستن مته میشود. به همین دلیل، مهندسان همیشه از بلبرینگهای تماس زاویهای فوقدقیق با ساچمههای سرامیکی در اسپیندلها استفاده میکنند تا حرارت را کنترل کرده و تلرانس ماشینکاری را حفظ کنند.
۳- تجهیزات CNC
دستگاههای CNC بر پایه دقت میلیمتری و سرعت عمل بالا کار میکنند. محورهای حرکتی در این تجهیزات باید با سرعت بالا جابجا شوند و دقیقاً در نقطه مشخصشده توقف کنند. شما با تجهیز دستگاه CNC خود به بلبرینگهای دور بالا، اطمینان حاصل میکنید که انبساط حرارتی (باد کردن فلزات در اثر گرما) دقت محورها را به هم نمیریزد. قفسههای پلیمری و ساچمههای صیقلی در این یاتاقانها، حرکت نرم و بدون خطای ابزار را برای شما تضمین میکنند.
۴- فنها و توربینها
فنهای مکنده صنعتی، بلوئرها و توربینها به طور مداوم و با دور بالا در حال چرخش هستند تا حجم عظیمی از هوا یا سیالات را جابجا کنند. نیروی گریز از مرکز در پرههای این تجهیزات بسیار بالاست. استفاده از بلبرینگهای دور بالا با لقی استاندارد (مثل C3) در این ماشینآلات باعث میشود تا قطعه در اثر کارکرد مداوم و حرارت ناشی از چرخش، فضای کافی برای انبساط داشته باشد و سیستم تهویه کارخانه شما بدون وقفه به کار خود ادامه دهد.
در چه کاربردهایی بلبرینگ دور پایین انتخاب مناسبتری است؟
یاتاقانهای دور پایین (رولبرینگها) در نقاطی نصب میشوند که دستگاه باید وزنهای چندصد تنی، ضربات ناگهانی و لرزشهای شدید را مهار کند. صنایع مادر، معادن، کارخانجات ذوب آهن و سیستمهای انتقال مواد، بزرگترین مصرفکنندگان یاتاقانهای دور پایین هستند. نصب این قطعات روی تجهیزات زیر، مقاومت ساختاری آنها را تضمین میکند:
۱- صنایع معدنی
سنگشکنهای فکی، مخروطی و آسیابهای گلولهای در معادن، بیرحمترین محیطها برای قطعات مکانیکی هستند. شفت این دستگاهها دائماً تحت ضربات خردکننده سنگها قرار دارد. شما با بستن رولبرینگهای بشکهای (خودتنظیم) روی سنگشکنها، نه تنها بارهای شعاعی سنگین را دفع میکنید، بلکه خمیدگی و انحراف شفت که بر اثر ضربه ایجاد میشود را به راحتی جبران میکنید.
۲- نوار نقالهها
نوار نقالههای صنعتی در کارخانجات سیمان یا معادن زغالسنگ، وزن بسیار زیادی از مواد را در مسافتهای طولانی جابجا میکنند. غلتکهای اصلی در دو سر این نوارها معمولاً با سرعت پایینی میچرخند اما فشار کششی شدیدی را تحمل میکنند. استفاده از یاتاقانهای دور پایین (مثل یاتاقانهای UCP) با آببندی قوی در این تجهیزات، باعث میشود وزن مواد به خوبی تحمل شود و گرد و غبار محیط به داخل مسیر غلتش نفوذ نکند.
۳- گیربکسها
وظیفه اصلی گیربکسهای صنعتی، کاهش سرعت خروجی موتور و تبدیل آن به قدرت (گشتاور) بالا است. چرخدندههای داخل گیربکس، همزمان نیروهای شعاعی و محوری شدیدی را به شفت وارد میکنند. شما برای مهار این نیروهای ترکیبی، چارهای جز استفاده از رولبرینگهای مخروطی یا استوانهای ندارید. این قطعات دور پایین، شفت گیربکس را در جای خود کاملاً صلب و محکم نگه میدارند و از درگیری نادرست چرخدندهها با یکدیگر جلوگیری میکنند.
۴- ماشینآلات سنگین
تراکتورها، بیلهای مکانیکی، جرثقیلها و کامیونهای معدنی با سرعت بسیار کمی حرکت میکنند اما باید وزن خود دستگاه و بار جابجاشده را روی محور چرخها تحمل کنند. مهندسان در توپی چرخ و اکسل این ماشینآلات، از رولبرینگهای مخروطی دور پایین استفاده میکنند. شما با این انتخاب، ایمنی وسیله نقلیه را بالا میبرید و مطمئن میشوید که چرخها زیر بار تناژ بالا دچار افتادگی یا قفلشدگی نمیشوند.
جمعبندی
درک تفاوت بلبرینگ دور بالا با دور پایین و انتخاب درست آنها، مرز بین سلامت ماشینآلات و توقف کامل خط تولید را تعیین میکند. همانطور که بررسی کردیم، مهندسان بلبرینگهای دور بالا را با ساچمههای نقطهای و قفسههای سبک میسازند تا حرارت و اصطکاک را در الکتروموتورها و اسپیندلها به حداقل برسانند.
اما در نقطه مقابل، رولبرینگهای دور پایین را با غلتکهای خطی و فولاد ضخیم طراحی میکنند تا گیربکسها و سنگشکنها در برابر بارهای چند صد تنی کمر خم نکنند. نصب اشتباه این دو قطعه به جای یکدیگر، عواقب مالی سنگینی به همراه دارد. اگر هنوز دقیقاً نمیدانید برای دستگاه خود باید روی مهار سرعت تمرکز کنید یا تحمل بار، کارشناسان فنی ما در کنار شما هستند.
کافی است کاتالوگ یا مشخصات فنی دستگاه خود را به تیم پشتیبانی ما ارائه دهید تا ما با بررسی دقیق گشتاور و دور موتور، استانداردترین و سازگارترین یاتاقان را به شما پیشنهاد دهیم.
سوالات متداول
تفاوت اصلی بلبرینگ دور بالا و دور پایین چیست؟
تفاوت اصلی در نوع اجزای غلتان و سطح تماس آنهاست. بلبرینگهای دور بالا از ساچمههای گرد (تماس نقطهای) برای کاهش اصطکاک و رسیدن به سرعتهای سرسامآور استفاده میکنند. اما بلبرینگهای دور پایین یا رولبرینگها از غلتکهای استوانهای یا مخروطی (تماس خطی) استفاده میکنند تا وزنهای بسیار سنگین را در سرعتهای پایین مهار کنند.
آیا همه بلبرینگها برای سرعت بالا مناسب هستند؟
خیر. اگر یک بلبرینگ معمولی یا یک رولبرینگ دور پایین را در تجهیزاتی با دور موتور بسیار بالا نصب کنید، قطعه به دلیل تولید اصطکاک شدید خیلی سریع داغ میکند، گریس داخل آن میسوزد و در نهایت ساچمهها به رینگ جوش میخورند (گریپاژ میکنند). برای سرعتهای بالا حتماً باید از بلبرینگهای تخصصی با تلرانس دقیق استفاده کنید.
