راهنمای انتخاب یاتاقان مناسب نوار نقاله‌های صنعتی

در انتخاب یاتاقان برای نوار نقاله باید به عواملی مانند میزان تحمل بار شعاعی، سرعت خطی کانوایر، شرایط محیطی (گردوغبار و رطوبت) و نحوه آب‌بندی قطعه توجه کنید. یاتاقان‌ها قلب تپنده سیستم‌های انتقال مواد هستند و نقش مستقیمی در مهار ارتعاشات شفت، کاهش استهلاک قطعات محرک و بهینه‌سازی مصرف انرژی الکتروموتور دارند.

اگر یاتاقانی با ظرفیت بار نامناسب یا آب‌بندی ضعیف برای خط انتقال خود انتخاب کنید، روانکار به سرعت تخلیه شده یا آلوده می‌شود. این مسئله هزینه‌های سنگین تعمیر و تعویض شفت را به همراه دارد. در ادامه با ما همراه شوید تا نیازهای دینامیکی سیستم را بشناسید و مطابق با آن، بهترین یاتاقان را انتخاب کنید. با انتخاب درست، هم هزینه‌های تعمیر را کم می‌کنید و هم طول عمر قطعات را بالا می‌برید.

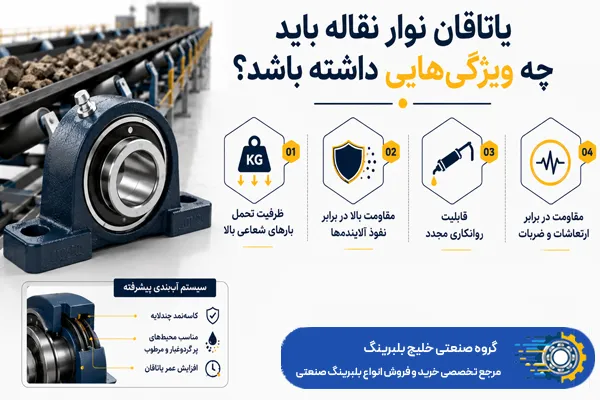

یاتاقان نوار نقاله باید چه ویژگی‌هایی داشته باشد؟

اولین و مهم‌ترین ویژگی یاتاقان نوار نقاله، ظرفیت تحمل بارهای شعاعی بالا است. وزن تسمه، متریال سنگین در حال حمل و همچنین شوک‌های ناشی از سقوط مواد روی نقاله، نیروهای شعاعی و ضربه‌ای شدیدی به شفت وارد می‌کنند. هوزینگ و ساچمه‌های یاتاقان باید ساختار مستحکمی برای تحمل این نیروها داشته باشند.

ویژگی دوم، مقاومت بالا در برابر نفوذ آلاینده‌ها است. از آنجا که بیشتر کانوایرها در محیط‌های پر از گردوغبار (مانند معادن و کارخانه‌های سیمان) یا فضاهای مرطوب کار می‌کنند، یاتاقان‌ها باید دارای سیستم آب‌بندی پیشرفته باشند. پس بهتر است به سراغ گزینه‌هایی با کاسه‌نمدهای چندلایه (مانند آب‌بندی لایبرینت یا تریپل-لیپ) بروید.

همچنین، قابلیت روانکاری مجدد یک ویژگی حیاتی است و یاتاقان‌های کانوایر باید مجهز به گریس‌خور باشند. دلیل هم این است که تزریق منظم و پرفشار گریس تازه، آلودگی‌ها و رطوبت نفوذکرده را از داخل هوزینگ به بیرون می‌راند و از سایش زودرس قطعات فلزی جلوگیری می‌کند. در نهایت، متریال هوزینگ باید بر اساس سطح ارتعاشات دستگاه انتخاب شود تا در برابر شکستگی یا ترک‌خوردگی مقاومت کند.

انواع یاتاقان مناسب نوار نقاله

تنوع یاتاقان‌ها در صنعت بسیار بالاست و برای انتخاب قطعه درست، ابتدا باید ساختار شاسی و نحوه اعمال بار در کانوایر خود را بشناسید. در نوار نقاله‌ها معمولاً از یاتاقان‌های بلبرینگی استفاده می‌شود که قابلیت خودتنظیمی دارند و ناهم‌راستایی‌های اولیه شفت در زمان نصب را جبران می‌کنند. در صفحه خرید یاتاقان صنعتی می‌توانید انواع مدل‌ها را ببینید و تهیه کنید. همچنین در زیر سه نوع یاتاقان صنعتی که بیشترین کاربرد را دارند، بیشتر توضیح داده‌ایم.

۱- یاتاقان پایه‌دار (UCP)

پرکاربردترین نوع برای شفت‌های افقی کانوایر است که در درام‌های محرک و همچنین متحرک نصب می‌شود. هوزینگ این مدل با دو پیچ مستحکم روی شاسی افقی دستگاه بسته می‌شود و بارهای شعاعی بسیار سنگین را به سطح زیرین خود منتقل می‌کند.

۲- یاتاقان فلنج‌دار (UCF / UCFL)

زمانی که شفت کانوایر از دیواره جانبی دستگاه عبور می‌کند، از مدل‌های فلنج‌دار (مدل مربعی با ۴ پیچ یا بیضی با ۲ پیچ) استفاده می‌شود. این مدل مستقیماً روی دیواره عمودی نوار نقاله پیچ می‌شود و برای مهار بارهای شعاعی در کنار بارهای محوری متوسط، بسیار ایده‌آل است.

۳- یاتاقان کشویی (UCT)

این مدل منحصراً برای تنظیم کشش تسمه نقاله طراحی شده و هوزینگ این یاتاقان داخل یک ریل راهنما قرار می‌گیرد. هر زمان که تسمه بر اثر کارکرد مداوم کش بیاید و شل شود، با تنظیم پیچ‌های این یاتاقان و جابجایی شفت درام، کشش استاندارد مجدداً به تسمه برمی‌گردد.

برای درک دقیق‌تر تفاوت‌های فنی، جدول زیر مشخصات عملیاتی این سه مدل را با هم مقایسه می‌کند:

چگونه یاتاقان مناسب نوار نقاله را انتخاب کنیم؟

برای انتخاب یاتاقان مناسب نوار نقاله، باید ابتدا قطر شفت دستگاه، حداکثر ظرفیت تحمل بار دینامیکی (C) و سرعت دوران درام را محاسبه کنید و سپس این داده‌ها را با شرایط محیطی خط تولید خود تطبیق دهید. اگر قطعات را صرفاً بر اساس ابعاد ظاهری یا به صورت چشمی جایگزین کنید، با مشکلاتی مثل لقی شفت، ارتعاش شدید و خرد شدن ساچمه‌ها روبرو می‌شوید.

برای انتخاب یاتاقان درست در گام اول، بارهای وارد بر سیستم را تحلیل کنید. وزن تسمه، وزن متریال در حال حمل و شوک‌های ناشی از استارت و استپ‌های مکرر، بار معادل دینامیکی (P) را تشکیل می‌دهند. یاتاقانی که انتخاب می‌کنید باید ظرفیت بار پایه دینامیکی بالاتری نسبت به بار معادل سیستم شما داشته باشد.

در گام دوم، به سرعت خطی کانوایر دقت کنید. هر یاتاقان در کاتالوگ سازنده یک سرعت حد مشخص دارد که تجاوز از آن باعث داغ کردن فوری روانکار و قفل شدن قطعه می‌شود. شرایط محیطی و نوع کاربری خط نقاله هم فاکتور بسیار مهمی در انتخاب است. اگر نوار نقاله شما در کارخانه‌های سیمان یا معادن کار می‌کند، باید هوزینگ‌های چدنی با کاسه‌نمدهای چندلایه را انتخاب کنید تا مانع ورود ذرات ساینده به داخل شیارها شوند.

در مقابل، اگر در محیط‌های مرطوب، اسیدی یا بهداشتی فعالیت می‌کنید، چدن به سرعت زنگ می‌زند و کارایی خود را از دست می‌دهد. در این شرایط باید از متریال‌های استیل ضدزنگ یا پلاستیک‌های مهندسی فشرده استفاده کنید. برای مثال ساختار یاتاقان مورد استفاده در صنایع غذایی کاملاً در برابر شستشوهای شیمیایی و آب پرفشار مقاوم است و هیچ‌گونه آلودگی به خط تولید منتقل نمی‌کند.

خرید یاتاقان نوار نقاله و استعلام قیمت

برای خرید یاتاقان نوار نقاله اصل و دریافت بالاترین راندمان کاری، باید محصولاتی از برندهای معتبر و شناخته‌شده بازار را روی خطوط انتقال خود نصب کنید. گروه صنعتی خلیج بلبرینگ با بیش از ۲۰ سال سابقه تخصصی، انواع یاتاقان‌های کانوایر از برندهای برتر جهانی مانند SKF، FAG، ASAHI و FYH را با تضمین کامل اصالت کالا تأمین می‌کند.

نصب قطعات تقلبی و بی‌کیفیت روی نوار نقاله، باعث توقف‌های ناگهانی خط تولید و تحمیل ضررهای مالی سنگین می‌شود. کارشناسان ما آماده‌اند تا پیش از خرید، با ارائه مشاوره فنی و مهندسی رایگان، بار و سرعت سیستم شما را تحلیل کرده و مناسب‌ترین هوزینگ و بلبرینگ را به شما پیشنهاد دهند.

همچنین برای برآورد دقیق هزینه‌های تعمیر و نگهداری کل سیستم محرک، علاوه بر یاتاقان‌ها می‌توانید قیمت بلبرینگ صنعتی و سایر قطعات چرخشی مورد نیاز گیربکس و الکتروموتور کانوایر را هم از تیم فروش ما استعلام بگیرید.

سوالات متداول

بهترین یاتاقان برای نوار نقاله چیست؟

هیچ یاتاقانی به عنوان «بهترین گزینه مطلق» وجود ندارد؛ بلکه موقعیت نصب، نوع یاتاقان را تعیین می‌کند. برای درام‌های اصلی (محرک و متحرک) بهترین گزینه یاتاقان پایه‌دار (UCP) است. برای شفت‌هایی که از بدنه عبور می‌کنند یاتاقان فلنجی (UCF) بهترین عملکرد را دارد و برای درام‌های تنظیم کشش تسمه، باید حتماً از یاتاقان‌های کشویی (UCT) استفاده کنید.

برای نوار نقاله سنگین از چه نوع یاتاقانی استفاده می‌شود؟

در نوار نقاله‌های فوق‌سنگین (مثل معادن سنگ آهن که شوک‌های ضربه‌ای شدیدی به سیستم وارد می‌شود)، یاتاقان‌های یکپارچه UCP پاسخگو نیستند. در این خطوط باید از هوزینگ‌های دو تکه (مانند سری SNL) به همراه رولبرینگ‌های بشکه‌ای استفاده کنید تا هم تحمل بار به حداکثر برسد و هم ناهم‌راستایی‌های شدید شفت دفع شود.

علت داغ کردن سریع یاتاقان نوار نقاله چیست؟

داغ کردن یاتاقان سه دلیل اصلی دارد: اول، تزریق بیش از حد گریس که باعث پدیده تلاطم و حبس حرارت می‌شود. دوم، کشش بیش از حد تسمه نقاله که بار شعاعی مضاعفی به ساچمه‌ها وارد می‌کند. سوم، ناهم‌راستایی بیش از حد مجاز شفت که باعث درگیری نامتقارن قطعات فلزی و تولید اصطکاک شدید می‌شود.
