ظرفیت بار استاتیکی بلبرینگ با نماد C₀ نشان می‌دهد که بلبرینگ تا چه میزان بار را در حالت سکون یا حرکت بسیار آهسته، بدون ایجاد تغییر شکل دائمی غیرقابل‌قبول در سطوح تماس اجزای غلتنده و مسیر غلتش تحمل می‌کند. این مشخصه در انتخاب بلبرینگ برای تجهیزاتی که تحت بار ثابت، حرکت نوسانی آرام یا ضربه‌های سنگین قرار دارند، اهمیت زیادی دارد. برای انتخاب صحیح، باید ظرفیت بار استاتیکی با بار معادل واردشده بر بلبرینگ مقایسه شود و ضریب اطمینان استاتیکی آن نیز به دست آید.
ظرفیت بار استاتیکی بلبرینگ چیست؟
ظرفیت بار استاتیکی بلبرینگ یکی از مشخصات فنی مهم در کاتالوگ تولیدکنندگان بیرینگ است که با نماد C₀ نمایش داده میشود. این مقدار بر اساس ابعاد داخلی بلبرینگ، هندسه اجزای غلتنده، جنس قطعات و استانداردهای فنی تعیین میشود و برای ارزیابی توانایی بلبرینگ در تحمل بارهای استاتیکی کاربرد دارد.
هنگامی که بلبرینگ تحت بار قرار می‌گیرد، میان ساچمه‌ها و مسیرهای غلتش آن تنش تماسی ایجاد میشود. اگر این تنش از محدوده طراحی فراتر برود، ممکن است فرورفتگی‌های دائمی کوچکی روی سطوح تماس ایجاد شود. این آسیب‌ها می‌توانند در ادامه باعث افزایش صدا، لرزش و افت کیفیت عملکرد بیرینگ شوند.
نکته مهم این است که ظرفیت بار استاتیکی به معنی حداکثر باری نیست که بلبرینگ تحت هیچ شرایطی نمی‌تواند از آن عبور کند. این شاخص مبنایی استاندارد برای ارزیابی باربری استاتیکی است و باید در کنار نوع بلبرینگ، بار واقعی، ضریب اطمینان و شرایط کارکرد بررسی شود.

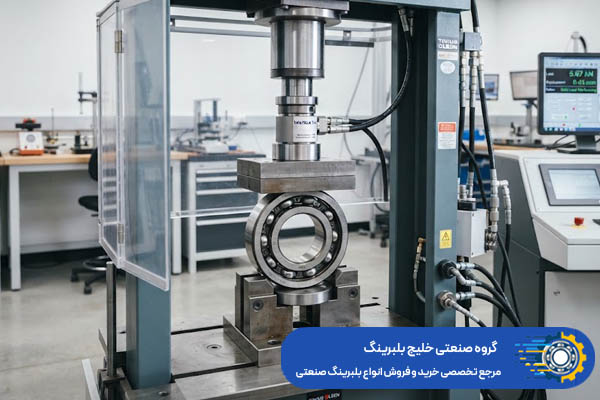

ظرفیت بار استاتیکی C₀ چه زمانی اهمیت دارد؟
بررسی این مشخصه در شرایط زیر اهمیت بیشتری پیدا می‌کند:
- بلبرینگ ساکن تحت بار: زمانی که دستگاه خاموش است، اما بار همچنان به شفت و بلبرینگ وارد میشود.
- حرکت با سرعت بسیار پایین: هنگامی که سرعت دوران به‌اندازه‌ای کم است که ارزیابی استاتیکی در انتخاب بیرینگ اهمیت پیدا می‌کند.
- حرکات نوسانی آرام: در تجهیزاتی که بلبرینگ به‌جای چرخش پیوسته، در محدوده زاویه‌ای مشخص حرکت می‌کند.
- بارهای ضربه‌ای: زمانی که واردشدن ناگهانی نیرو می‌تواند تنش تماسی زیادی در اجزای غلتنده ایجاد کند.
- توقف و راه‌اندازی تجهیزات سنگین: زمانی که بارهای واردشده هنگام توقف یا شروع حرکت باید در انتخاب بلبرینگ لحاظ شوند.
در این شرایط، بررسی صرف ظرفیت بار دینامیکی کافی نیست و باید ظرفیت استاتیکی و ضریب اطمینان نیز کنترل شوند.
تفاوت ظرفیت بار استاتیکی و دینامیکی بلبرینگ
ظرفیت بار استاتیکی با نماد C₀ و ظرفیت بار دینامیکی با نماد C نمایش داده میشود. هر دو مشخصه در انتخاب بیرینگ نقش دارند، اما کاربرد آن‌ها یکسان نیست.
| مشخصه | ظرفیت بار استاتیکی C₀ | ظرفیت بار دینامیکی C |
|---|---|---|
| کاربرد اصلی | ارزیابی تحمل بار در حالت سکون یا حرکت بسیار آهسته | محاسبه عمر خستگی در شرایط دوران |
| معیار بررسی | تنش تماسی و تغییر شکل دائمی | خستگی غلتشی سطوح تماس |
| شرایط مهم | بار ثابت، نوسانی آرام و ضربه‌ای | دوران پیوسته تحت بار |
| نقش در انتخاب | کنترل ضریب اطمینان استاتیکی | محاسبه عمر اسمی بیرینگ |
برای مثال، ممکن است یک بلبرینگ در زمان دوران ظرفیت بار دینامیکی مناسبی داشته باشد، اما در زمان توقف دستگاه و واردشدن یک بار سنگین، ضریب اطمینان استاتیکی کافی نداشته باشد. به همین دلیل، در انتخاب بیرینگ باید هر دو معیار متناسب با شرایط واقعی تجهیز بررسی شوند.
برای مثال، ممکن است یک بلبرینگ در زمان دوران ظرفیت بار دینامیکی مناسبی داشته باشد، اما در زمان توقف دستگاه و واردشدن یک بار سنگین، ضریب اطمینان استاتیکی کافی نداشته باشد. به همین دلیل، در انتخاب بیرینگ باید هر دو معیار متناسب با شرایط واقعی تجهیز بررسی شوند.
فرمول محاسبه ظرفیت بار استاتیکی و ضریب اطمینان
برای ارزیابی وضعیت استاتیکی بلبرینگ، از رابطه زیر استفاده میشود:
S₀ = C₀ / P₀
در این فرمول:
S₀: ضریب اطمینان استاتیکی بلبرینگ
C₀: ظرفیت بار استاتیکی بلبرینگ بر اساس کاتالوگ سازنده، بر حسب کیلونیوتن
P₀: بار معادل استاتیکی وارد بر بلبرینگ، بر حسب کیلونیوتن
ضریب اطمینان استاتیکی نشان می‌دهد ظرفیت بار استاتیکی بلبرینگ چند برابر بار معادل استاتیکی واردشده بر آن است. هرچه این نسبت کمتر باشد، احتمال ایجاد فرورفتگی دائمی نامطلوب در شرایط بارگذاری بیشتر میشود.
البته مقدار مناسب S₀ برای همه بلبرینگ‌ها و تجهیزات یکسان نیست. نوع بیرینگ، حساسیت دستگاه به صدا و لرزش، شدت ضربه‌ها، دقت موردنیاز و توصیه‌های سازنده در تعیین ضریب اطمینان مناسب نقش دارند.
مثال محاسبه ضریب اطمینان استاتیکی بلبرینگ
فرض کنید ظرفیت بار استاتیکی یک بلبرینگ طبق کاتالوگ سازنده برابر با ۱۲ کیلونیوتن و بار معادل استاتیکی محاسبه‌شده آن برابر با ۴ کیلونیوتن باشد. در این صورت:
S₀ = ۱۲ ÷ ۴ = ۳
بنابراین ضریب اطمینان استاتیکی این بلبرینگ برابر با ۳ است؛ یعنی ظرفیت بار استاتیکی آن سه برابر بار معادل استاتیکی واردشده است. این نتیجه به‌تنهایی به معنی مناسب‌بودن قطعه برای هر دستگاهی نیست. برای تصمیم‌گیری نهایی باید ضریب اطمینان به‌دست‌آمده با مقدار توصیه‌شده برای نوع بیرینگ، شرایط کاری و الزامات تجهیز مقایسه شود.
استاندارد ظرفیت بار استاتیکی بلبرینگ
ظرفیت حمل بار استاتیکی بلبرینگ ها مطابق با استاندارد ISO 76:1987 معادل با تنش سطحی در مرکز اجزای غلتنده یا همان سطح غلتش بلبرینگ با وجود داشتن بیشترین بار به صورت زیر می باشد:
۴۶۰۰ Mpa برای بلبرینگ های خود تنظیم
۴۲۰۰ Mpa برای بلبرینگ های دیگر
۴۰۰۰ Mpa برای همه رولبرینگ ها
از آنجا که رولبرینگ‌ها نیز بر اساس نوع و ظرفیت باربری در مدل‌های مختلف عرضه می‌شوند، بررسی قیمت رولبرینگ صنعتی باید در کنار مشخصات فنی و ظرفیت بار استاتیکی قطعه انجام شود. این تنش باعث تغییر شکل دائمی به اندازه تقریبی ۰٫۰۰۰۱ قطر ساچمه بلبرینگ بر روی آن یا سطح غلتش بلبرینگ می شود که برای:
- بلبرینگ های شعاعی ، بار شعاعی خالص
- و برای بلبرینگ های محوری ، بار محوری خالص
که در مرکز عمل می‌کند در نظر گرفته میشود.
چه عواملی بر ظرفیت بار استاتیکی بلبرینگ تأثیر می‌گذارند؟
ظرفیت بار استاتیکی یک مقدار مشخص برای هر مدل بیرینگ است، اما میزان مناسب‌بودن آن برای یک تجهیز به عوامل متعددی وابسته است.
- نوع و طراحی بلبرینگ
ابعاد و هندسه مسیرهای غلتش، تعداد و اندازه ساچمه‌ها، طراحی قفسه و ساختار داخلی بیرینگ بر ظرفیت بار آن تأثیر دارند. بلبرینگ‌های شیار عمیق، تماس زاویه‌ای و خودتنظیم از نظر ساختار و نحوه تحمل بار یکسان نیستند؛ بنابراین مقایسه ظرفیت استاتیکی آن‌ها باید بر اساس مشخصات فنی مدل‌های موردنظر انجام شود.
- مقدار و جهت بار واردشده
بار شعاعی، بار محوری و ترکیب این دو، تنش متفاوتی در ناحیه تماس ایجاد می‌کنند. در نتیجه، برای محاسبه بار معادل استاتیکی باید جهت و مقدار بارهای واردشده و ضرایب متناسب با نوع بیرینگ مشخص باشند.
بارهای ضربه‌ای و حداکثر بار لحظه‌ای
در تجهیزاتی مانند ماشین‌آلات سنگین، گیربکس‌ها و خطوط تولید، بار لحظه‌ای ممکن است از بار معمول حین کار بیشتر باشد. اگر این وضعیت در محاسبات لحاظ نشود، انتخاب بیرینگ ممکن است از نظر ضریب اطمینان استاتیکی مناسب نباشد.
- جنس و کیفیت ساخت اجزای بیرینگ
خواص مواد، عملیات حرارتی، دقت ساخت و کیفیت سطوح تماس در عملکرد و دوام بیرینگ نقش دارند. بااین‌حال، نباید ظرفیت بار استاتیکی یک محصول را صرفاً از روی نام جنس یا برند تخمین زد؛ معیار اصلی، مقدار اعلام‌شده در کاتالوگ معتبر سازنده است.
- شرایط نصب و هم‌راستایی
نصب نامناسب، ناهم‌راستایی شفت و محفظه، لقی نامناسب یا واردکردن نیرو از مسیر نادرست می‌تواند توزیع بار را تغییر دهد و به آسیب زودهنگام منجر شود. بنابراین حتی انتخاب بلبرینگی با ظرفیت بار مناسب نیز بدون نصب اصولی، نتیجه مطلوبی نخواهد داشت.
در کنار نصب صحیح، انتخاب روانکار متناسب با نوع بیرینگ، سرعت دوران، دما و شرایط محیطی به کاهش اصطکاک و سایش در زمان کارکرد کمک می‌کند. بنابراین هنگام خرید روان کننده صنعتی باید توصیه‌های سازنده بیرینگ و الزامات روانکاری تجهیز را بررسی کرد.
چگونه بلبرینگ مناسب ظرفیت بار استاتیکی را انتخاب کنیم؟
برای انتخاب بلبرینگ متناسب با بار استاتیکی، ابتدا باید مشخصات بارگذاری و شرایط کار دستگاه را تعیین کرد. سپس ظرفیت بار استاتیکی مدل‌های قابل‌استفاده را از کاتالوگ سازنده استخراج و ضریب اطمینان آن‌ها را محاسبه کرد.
برای انتخاب دقیق‌تر، این مراحل را دنبال کنید:
- تعیین حداکثر بار: بار شعاعی، محوری و بارهای لحظه‌ای احتمالی را مشخص کنید.
- محاسبه بار معادل استاتیکی: با استفاده از ضرایب مربوط به مدل بیرینگ، مقدار P₀ را به دست آورید.
- بررسی ظرفیت استاتیکی C₀: مقدار درج‌شده در کاتالوگ سازنده را با بار معادل محاسبه‌شده مقایسه کنید.
- محاسبه ضریب اطمینان S₀: نسبت C₀ به P₀ را محاسبه کنید و آن را با معیار مناسب برای تجهیز بسنجید.
- بررسی شرایط دینامیکی: اگر بیرینگ هنگام کار دوران دارد، ظرفیت دینامیکی و عمر اسمی آن را نیز بررسی کنید. در مجموعه‌هایی که بلبرینگ همراه با محفظه و اجزای نگهدارنده استفاده میشود، انتخاب این قطعات باید با توجه به ابعاد شفت، نوع بار و شرایط نصب انجام شود. هنگام خرید یاتاقان صنعتی نیز باید تناسب مجموعه با شرایط واقعی کار دستگاه را در نظر گرفت.
- کنترل شرایط نصب و روانکاری: تناسب ابعادی، لقی، هم‌راستایی، آب‌بندی و روانکار مناسب را در نظر بگیرید.
پس از مشخص‌شدن ظرفیت بار استاتیکی موردنیاز و بررسی مشخصات فنی مدل‌های مناسب، می‌توان گزینه‌های موجود را از نظر اصالت و شرایط تأمین مقایسه کرد و برای اطلاع از قیمت بلبرینگ صنعتی به فهرست محصولات و اطلاعات فروش مراجعه کرد.
سوالات متداول
ظرفیت بار استاتیکی بلبرینگ چیست؟
ظرفیت بار استاتیکی بلبرینگ با نماد C₀ نشان داده میشود و بیانگر توانایی بلبرینگ در تحمل بار در حالت سکون یا حرکت بسیار آهسته، با درنظرگرفتن حد مجاز تغییر شکل دائمی در ناحیه تماس اجزای غلتنده و مسیر غلتش است.
چه عواملی بر ظرفیت بار استاتیکی بلبرینگ تأثیر می‌گذارند؟
نوع و ابعاد بلبرینگ، هندسه و اندازه اجزای غلتنده، جنس و کیفیت ساخت قطعات و طراحی داخلی بیرینگ در ظرفیت بار استاتیکی آن نقش دارند. بااین‌حال، برای انتخاب دقیق باید مقدار C₀ درج‌شده در کاتالوگ معتبر سازنده بررسی شود.
