طول عمر بلبرینگ به میزان بار واردشده، سرعت چرخش، نوع بلبرینگ، کیفیت روانکاری، شرایط نصب و محیط کار بستگی دارد. برای محاسبه عمر اسمی بلبرینگ از فرمول L10 استفاده می‌شود که با در نظر گرفتن ظرفیت بار دینامیکی و بار معادل وارد بر بیرینگ، تعداد دور قابل انتظار تا شروع خستگی تماسی را برآورد می‌کند. این مقدار برای یک گروه از بلبرینگ‌های یکسان، با قابلیت اطمینان آماری ۹۰ درصد تعریف شده است؛ بنابراین عمر واقعی هر بلبرینگ ممکن است بیشتر یا کمتر از مقدار محاسبه‌شده باشد.
در این راهنما، فرمول محاسبه عمر بلبرینگ، نحوه تبدیل تعداد دور به ساعت کارکرد، یک مثال عددی، تفاوت عمر اسمی و عمر واقعی و مهم‌ترین راهکارهای افزایش عمر بلبرینگ و رولبرینگ را بررسی می‌کنیم.

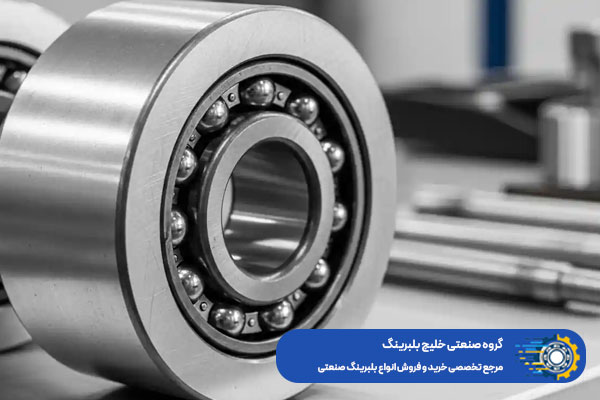

طول عمر بلبرینگ چیست؟
بلبرینگ در حین کار، بارهای شعاعی یا محوری را از طریق ساچمه‌ها و مسیرهای غلتش تحمل می‌کند. تماس مداوم این سطوح تحت بار، تنش‌های تکرارشونده‌ای ایجاد می‌کند که در شرایط مشخص می‌توانند به خستگی ماده، تشکیل ترک و در نهایت پوسته‌شدن سطح منجر شوند. به این پدیده در منابع فنی، خستگی تماسی یا پوسته‌شدن سطح غلتش گفته می‌شود.
طول عمر بلبرینگ در محاسبات مهندسی معمولاً بر اساس تعداد دورهایی تعریف می‌شود که بیرینگ پیش از بروز نخستین نشانه‌های خستگی تماسی تحمل می‌کند. این تعریف با عمر واقعی قطعه در محیط صنعتی یکسان نیست؛ زیرا بلبرینگ ممکن است پیش از رسیدن به حد خستگی محاسباتی، به دلیل آلودگی، روانکاری نامناسب، خوردگی، نصب اشتباه یا افزایش دما از کار بیفتد.
به همین دلیل، هنگام انتخاب و خرید بلبرینگ صنعتی نباید تنها به ابعاد یا قیمت توجه کرد. ظرفیت بار، سرعت کاری، نوع کاربرد و شرایط نگهداری نیز در انتخاب بیرینگ مناسب نقش دارند.
فرمول محاسبه طول عمر بلبرینگ L10
برای محاسبه عمر اسمی پایه بلبرینگ، از رابطه زیر استفاده می‌شود:
L10 = (C / P)³
در این فرمول، عمر بر حسب میلیون دور محاسبه می‌شود. اگر هدف محاسبه طول عمر بر حسب ساعت باشد، باید سرعت چرخش بلبرینگ نیز در نظر گرفته شود.
فرمول محاسبه عمر بلبرینگ بر حسب ساعت:
L10h = (1,000,000 / (60 × n)) × (C / P)³
در این روابط، متغیرها به صورت زیر تعریف می‌شوند:
| نماد | مفهوم | واحد |
|---|---|---|
| L10 | عمر اسمی پایه بر حسب میلیون دور | میلیون دور |
| L10h | عمر اسمی پایه بر حسب ساعت کارکرد | ساعت |
| C | ظرفیت بار دینامیکی پایه بلبرینگ | نیوتن یا کیلونیوتن |
| P | بار دینامیکی معادل وارد بر بلبرینگ | نیوتن یا کیلونیوتن |
| n | سرعت چرخش بلبرینگ | دور بر دقیقه |
| p | توان رابطه عمر | بدون واحد |
در محاسبه عمر بلبرینگ، توان p برابر ۳ است؛ اما برای رولبرینگ ها، این توان معمولاً برابر ۱۰/۳ در نظر گرفته می‌شود. مقدار C باید از کاتالوگ سازنده و متناسب با کد دقیق بیرینگ انتخاب شود. مقدار P نیز باید بر اساس بار واقعی وارد بر قطعه و شرایط کاری آن تعیین شود.
نکته مهم این است که مقادیر C و P باید در یک واحد باشند. برای مثال، اگر ظرفیت بار بر حسب کیلونیوتن درج شده، بار معادل نیز باید بر حسب کیلونیوتن وارد شود.
مثال محاسبه عمر بلبرینگ به زبان ساده
فرض کنید یک بلبرینگ در یک مجموعه صنعتی با شرایط زیر کار می‌کند:
- ظرفیت بار دینامیکی پایه (C): برابر ۳۰ کیلونیوتن
- بار دینامیکی معادل (P): برابر ۵ کیلونیوتن
- سرعت چرخش (n): برابر ۱۵۰۰ دور بر دقیقه
مرحله اول: محاسبه نسبت ظرفیت بار به بار معادل
C / P = ۳۰ / ۵ = ۶
مرحله دوم: محاسبه عمر بر حسب میلیون دور
L10 = ۶³ = ۲۱۶ میلیون دور
مرحله سوم: تبدیل عمر به ساعت کارکرد
L10h = (۱,۰۰۰,۰۰۰ / (۶۰ × ۱۵۰۰)) × ۲۱۶
L10h = ۲۴۰۰ ساعت
بنابراین، عمر اسمی پایه این بلبرینگ تحت فرض‌های محاسبه‌شده برابر با ۲۱۶ میلیون دور یا ۲۴۰۰ ساعت کارکرد است.
این عدد به معنی آن نیست که بلبرینگ دقیقاً پس از ۲۴۰۰ ساعت خراب می‌شود. همچنین این مثال صرفاً آموزشی است و اعداد آن مشخصات یک بلبرینگ تجاری معین نیستند. برای محاسبه یک بیرینگ واقعی باید ظرفیت بار درج‌شده در کاتالوگ، بار معادل صحیح و سرعت کاری همان کاربرد مشخص باشد.
تفاوت عمر محاسباتی و عمر واقعی بلبرینگ چیست؟
عمر محاسباتی بلبرینگ بر اساس یک مدل مشخص و اطلاعات فنی بیرینگ به دست می‌آید؛ اما عمر واقعی به شرایطی وابسته است که بلبرینگ در محیط کار تجربه می‌کند. ممکن است دو بلبرینگ با مشخصات مشابه، در دو دستگاه متفاوت، طول عمر یکسانی نداشته باشند.
| عامل | اثر بر عمر واقعی بلبرینگ |
|---|---|
| بار بیش از حد طراحی | افزایش تنش تماسی و احتمال آسیب زودهنگام |
| روانکاری نامناسب | افزایش اصطکاک، سایش و دما |
| ورود گردوغبار و ذرات | ایجاد فرورفتگی، خراش و آسیب به مسیر غلتش |
| نصب غیراصولی | ایجاد لقی یا پیش‌بار نامناسب و آسیب به سطوح تماس |
| ناهم‌راستایی شفت و محفظه | توزیع نامناسب بار و افزایش تنش |
| دمای بالا | کاهش کارایی روانکار و احتمال تغییر خواص مواد یا لقی داخلی |
| خوردگی و رطوبت | آسیب به سطوح غلتش و تسریع خرابی |

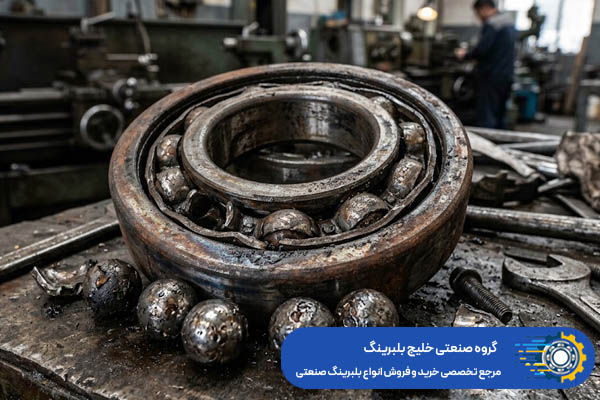

چه عواملی باعث کاهش طول عمر بلبرینگ می‌شوند؟
۱. روانکاری نامناسب
روانکار مناسب، اصطکاک و سایش میان اجزای غلتشی و مسیرهای غلتش را کنترل می‌کند. کمبود روانکار، انتخاب گریس یا روغن نامتناسب با سرعت و دما، آلودگی روانکار و فاصله نامناسب بین سرویس‌ها می‌توانند به افزایش دما و کاهش عمر کاری بیرینگ منجر شوند. انتخاب روانکار مناسب باید بر اساس سرعت چرخش، دمای کار، نوع بیرینگ و شرایط محیطی انجام شود. هنگام برآورد هزینه نگهداری نیز بررسی قیمت روان کننده صنعتی در کنار نوع و کیفیت روانکار اهمیت دارد؛ زیرا انتخاب صرفاً بر اساس قیمت ممکن است هزینه‌های ناشی از سرویس نامناسب یا خرابی زودهنگام را افزایش دهد.
۲. آلودگی محیطی
ورود گردوغبار، براده فلزی، آب و ذرات خارجی به داخل بلبرینگ، سطوح دقیق غلتش را در معرض آسیب قرار می‌دهد. در محیط‌های آلوده، انتخاب آب‌بندی مناسب، حفظ پاکیزگی هنگام نصب و کنترل وضعیت روانکار اهمیت بیشتری دارد.
۳. نصب غیر اصولی
ضربه مستقیم به رینگ یا ساچمه‌ها، اعمال نیروی نصب از مسیر نامناسب، استفاده از ابزار نامتناسب و مونتاژ نادرست می‌توانند به بیرینگ آسیب برسانند. روش نصب باید با نوع بیرینگ، میزان تداخل و طراحی مجموعه سازگار باشد.
۴. بارگذاری بیش از حد
بار بیش از ظرفیت طراحی یا بارهای ضربه‌ای و متغیر شدید، تنش وارد بر سطوح غلتش را افزایش می‌دهد. انتخاب بیرینگ باید بر اساس بار شعاعی، بار محوری، سرعت و شرایط واقعی کار انجام شود؛ نه صرفاً بر اساس قطر شفت.
۵. دمای بالا و ناهم راستایی
دمای بیش از حد می‌تواند عملکرد روانکار و شرایط داخلی بیرینگ را تغییر دهد. از طرف دیگر، ناهم‌راستایی شفت و محفظه ممکن است توزیع بار را برهم بزند و به افزایش ارتعاش، صدا و دما منجر شود. بررسی هم‌راستایی و شرایط حرارتی دستگاه، بخشی از نگهداری اصولی بلبرینگ است.
کاهش طول عمر بلبرینگ با چرخش آن
- نرخ عمر مبنا بلبرینگ
هنگامی که گروهی از بلبرینگ های یکسان تحت شرایطی کاملاً یکسان دوران می نمایند، به تعداد دورانی که در ده درصد بلبرینگ ها آثار خستگی نمایان شود و در نود درصد باقیمانده هنوز این آثار پدیدار نشده است،
- نرخ عمر مبنا بلبرینگ (basic rating life)
اطلاق می شود و با توجه به عملکرد بلبرینگ در سرعت دورانی ثابت بر حسب واحد زمان قابل محاسبه خواهد بود.
پیدایش علایم خستگی بلبرینگ به معنای از کار افتادگی کامل آن نیست
لازم به ذکر است، پیدایش علایم خستگی بلبرینگ به معنای از کار افتادگی کامل آن نیست، بلکه فرآیند پیدایش ترکهای زیر سطحی تا رسیدن آنها به روی سطح و گسترش آنها تا گیرپاژ بلبرینگ ، طولانی است. به همین دلیل، هنگام خرید بلبرینگ صنعتی نیز باید ظرفیت بار، شرایط کاری و طول عمر مورد انتظار قطعه متناسب با کاربرد دستگاه در نظر گرفته شود.
در شرایط کار واقعی عوامل دیگری نظیر سایش ، خزش ، خوردگی و… سبب کوتاه شدن عمر بلبرینگ شده که در محاسبات عمر مبنا بلبرینگ لحاظ نشده است ولی با روشهای صحیح نصب بلبرینگ و روانکاری مناسب آن می توان تاثیر آنها را حداقل نمود.
تحقیقات پیشرفته و تجربیات عملی نشان داده که اگر بلبرینگ تحت شرایط معینی کار کند (مثلاً اگر بار سبک باشد)، می تواند طول عمری به مراتب بیشتر از آنچه از فرمول های محاسبه عمر بلبرینگ به دست می آید داشته باشند. اصولاً تعریف خاصی برای نهایت عمر بلبرینگ وجود نداشته و این امر به نوع مصرف بستگی زیادی دارد. در کارهای دقیق با اولین آثار سایش و خستگی بلبرینگ ، می بایست بلافاصله تعویض گردد و در موارد نه چندان حساس می توان تا زمان خرد شدن از آن بهره گرفت. علت نام گذاری طول عمر مبنا بلبرینگ نیز به همین دلیل است.
در تجهیزاتی که از رولبرینگ استفاده می‌شود نیز کیفیت ساخت قطعه بر عملکرد و طول عمر آن تأثیر مستقیم دارد؛ بنابراین خرید رولبرینگ اصل برای دستیابی به عمر کاری مناسب اهمیت زیادی دارد.

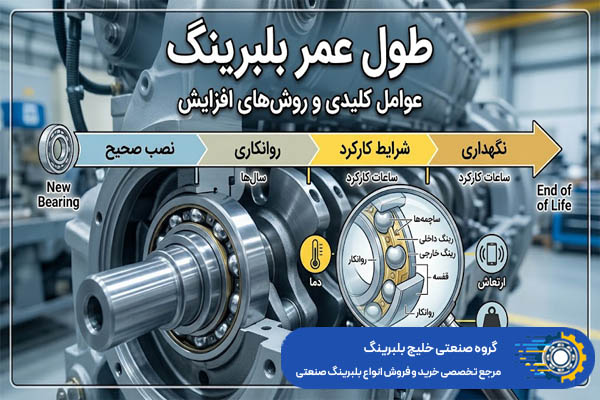

چگونه طول عمر بلبرینگ را افزایش دهیم؟
برای افزایش طول عمر بیرینگ، لازم نیست همیشه قطعه‌ای بزرگ‌تر یا گران‌تر انتخاب شود. در بسیاری از کاربردها، اصلاح شرایط نصب و نگهداری تأثیر قابل‌توجهی دارد.
- انتخاب درست بیرینگ: ظرفیت بار دینامیکی، سرعت مجاز، نوع بار و شرایط کاری را با مشخصات کاتالوگ تطبیق دهید.
- روانکاری اصولی: نوع و مقدار روانکار و فاصله سرویس را متناسب با توصیه سازنده و شرایط کاری تعیین کنید.
- نصب صحیح: از ابزار مناسب استفاده کنید و نیروی مونتاژ را از مسیر صحیح انتقال دهید.
- کنترل آلودگی: آب‌بندی، تمیزی محیط نصب و وضعیت روانکار را بررسی کنید.
- پایش وضعیت: افزایش غیرعادی دما، صدا و ارتعاش را جدی بگیرید و در صورت لزوم بررسی فنی انجام دهید.
- ثبت سوابق نگهداری: ساعات کارکرد، شرایط خرابی، زمان روانکاری و تعویض بیرینگ را ثبت کنید تا عوامل تکرارشونده شناسایی شوند.

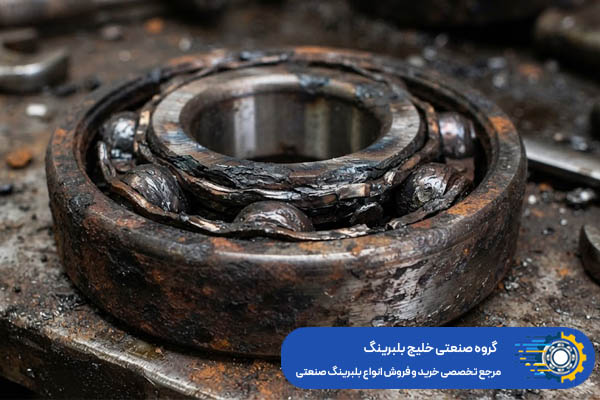

هنگام انتخاب و خرید بلبرینگ برای عمر مناسب به چه نکاتی توجه کنیم؟
برای انتخاب بیرینگی که با نیاز واقعی دستگاه هماهنگ باشد، موارد زیر را بررسی کنید:
- کد و مشخصات دقیق بیرینگ: ابعاد، نوع، لقی داخلی و مشخصات طراحی باید با مجموعه سازگار باشند.
- ظرفیت بار دینامیکی: مقدار C را از کاتالوگ همان سازنده و همان کد محصول استخراج کنید.
- بار و سرعت کاری: بار شعاعی، بار محوری، بارهای ضربه‌ای و سرعت چرخش را در نظر بگیرید.
- شرایط محیطی: دما، رطوبت، گردوغبار و احتمال تماس با مواد خورنده بر انتخاب آب‌بندی و روانکار اثر می‌گذارند.
- کیفیت و اصالت قطعه: مشخصات فنی، کد محصول و اعتبار تأمین‌کننده را بررسی کنید.
- هزینه نگهداری و توقف دستگاه: انتخاب مناسب باید علاوه بر قیمت اولیه، هزینه تعویض، سرویس و توقف احتمالی تجهیزات را نیز در نظر بگیرد.
در تجهیزات صنعتی، انتخاب بیرینگ بر اساس مشخصات فنی و شرایط واقعی کار معمولاً تصمیم مطمئن‌تری از انتخاب صرفاً بر مبنای قیمت یا ابعاد است. هزینه تأمین بیرینگ تنها به قیمت اولیه قطعه محدود نمی‌شود؛ هزینه نصب، سرویس، تعویض و توقف تجهیزات نیز در تصمیم‌گیری اهمیت دارد. اگر برای انتخاب قطعه مناسب به بررسی هزینه‌ها نیاز دارید، مقایسه قیمت یاتاقان صنعتی در کنار مشخصات فنی و شرایط کاری می‌تواند به تصمیم‌گیری دقیق‌تر کمک کند.
سوالات متداول
طول عمر بلبرینگ چقدر است؟
طول عمر ثابتی برای تمام بلبرینگها وجود ندارد. عمر کاری به نوع و اندازه بیرینگ، بار، سرعت، روانکاری، نصب و شرایط محیطی بستگی دارد. برای برآورد عمر اسمی پایه میتوان از فرمول L10 استفاده کرد.
فرمول محاسبه عمر بلبرینگ چیست؟
فرمول عمر اسمی پایه بر حسب میلیون دور برابر L10 = (C/P)³ است. برای تبدیل آن به ساعت کارکرد در سرعت ثابت، از رابطه L10h = (1,000,000 / (60 × n)) × L10 استفاده می‌شود.
