لینیر گاید چیست؟ آشنایی با ریل و واگن خطی و کاربردهای آن

لینیر گاید یا سیستم ریل و واگن، یکی از اجزای اصلی سیستم‌های حرکت خطی است که برای هدایت یک قطعه یا مجموعه متحرک در مسیر مستقیم، با دقت بالا و اصطکاک کم استفاده می‌شود. این مجموعه معمولاً از یک ریل خطی ثابت و یک یا چند واگن یا بلوک متحرک تشکیل شده است. در مدل‌های غلتشی، ساچمه‌ها یا غلتک‌های داخل واگن بین ریل و واگن گردش می‌کنند و باعث می‌شوند حرکت نرم، دقیق و پایدار انجام شود.

به زبان ساده، اگر قرار باشد بخشی از یک دستگاه مانند میز CNC، محور ماشین‌ابزار یا یک مکانیزم اتوماسیون در یک مسیر مشخص به جلو و عقب حرکت کند، لینیر گاید وظیفه هدایت و پشتیبانی این حرکت را بر عهده دارد. ظرفیت بار، دقت، سرعت، سختی، نوع عنصر غلتشی و شرایط محیطی از مهم‌ترین عواملی هستند که در عملکرد یک لینیر گاید تأثیر می‌گذارند.

مورد	لینیر گاید، ریل و واگن، راهنمای خطی
نام رایج	هدایت حرکت خطی دقیق و پایدار
وظیفه	ریل، واگن و عناصر غلتشی
اجزای اصلی	ساچمه یا غلتک
عنصر غلتشی	CNC، اتوماسیون، رباتیک و ماشین‌آلات صنعتی
کاربردها	ساچمه‌ای و غلتکی
انواع اصلی	بار، سرعت، دقت، سختی و پیش‌بار
پارامترهای مهم	انتخاب صحیح، نصب، هم‌راستایی و روانکاری
عامل مهم در عمر

لینیر گاید چیست؟

لینیر گاید (Linear Guide) یا ریل و واگن خطی، مکانیزمی برای ایجاد و هدایت حرکت خطی دقیق در ماشین‌آلات است. این سیستم به جای اینکه قطعه متحرک مستقیماً روی یک سطح بلغزد، آن را روی یک مسیر مشخص هدایت می‌کند و در مدل‌های غلتشی، حرکت با کمک ساچمه یا غلتک انجام می‌شود.

مجموعه لینیر گاید معمولاً از دو بخش اصلی تشکیل شده است: ریل خطی که روی بدنه دستگاه ثابت می‌شود و واگن یا بلوک که به بخش متحرک دستگاه متصل است. بین این دو بخش، مسیرهای غلتشی و عناصر غلتشی قرار دارند تا واگن بتواند در امتداد ریل حرکت کند.

به همین دلیل، لینیر گاید صنعتی در ماشین‌آلاتی استفاده می‌شود که حرکت مستقیم، دقت موقعیت‌یابی، تکرارپذیری و تحمل بار اهمیت دارد. ماشین‌های CNC، تجهیزات اتوماسیون، ربات‌های صنعتی، دستگاه‌های اندازه‌گیری و بسیاری از ماشین‌آلات تولیدی از جمله کاربردهای رایج این سیستم هستند.

تفاوت لینیر گاید با بلبرینگ خطی

لینیر گاید و بلبرینگ خطی هر دو برای حرکت خطی استفاده می‌شوند، اما ساختار و نحوه نصب آن‌ها یکسان نیست. در لینیر گاید، واگن روی یک ریل پروفیلی حرکت می‌کند و مجموعه برای تحمل بار و ایجاد حرکت دقیق طراحی شده است. در مقابل، بلبرینگ خطی معمولاً روی یک شفت یا محور استوانه‌ای حرکت می‌کند. بنابراین نمی‌توان هر دو اصطلاح را به جای یکدیگر به کار برد؛ انتخاب بین آن‌ها به نوع ماشین، میزان بار، دقت مورد نیاز، فضای نصب و نوع حرکت بستگی دارد.

اگر برای مقایسه هزینه تجهیزات غلتشی مورد استفاده در ماشین‌آلات صنعتی به اطلاعات بیشتری نیاز دارید، بررسی قیمت بلبرینگ صنعتی نیز می‌تواند دید بهتری نسبت به هزینه تأمین این قطعات به شما بدهد.

واگن لینیر گاید چیست؟

واگن لینیر گاید یا Linear Guide Block بخش متحرک مجموعه ریل و واگن است که به قسمت متحرک ماشین متصل می‌شود. واگن روی ریل خطی حرکت می‌کند و عناصر غلتشی داخل آن، مانند ساچمه یا غلتک، حرکت را با اصطکاک کم و دقت بالا امکان‌پذیر می‌کنند.

واگن بسته به طراحی لینیر گاید می‌تواند برای بارهای مختلف، سرعت‌های متفاوت و شرایط کاری گوناگون تولید شود. شکل و ابعاد واگن، تعداد مسیرهای غلتشی، نوع عنصر غلتشی، میزان پیش‌بار و سیستم آب‌بندی از عواملی هستند که روی عملکرد آن تأثیر می‌گذارند.

در ماشین‌آلات صنعتی، واگن حرکت خطی معمولاً به میز یا قطعه‌ای متصل است که باید در یک مسیر مستقیم جابه‌جا شود. به همین دلیل، هماهنگی دقیق بین ریل و واگن برای جلوگیری از لقی، افزایش دقت حرکت و کاهش سایش اهمیت زیادی دارد.

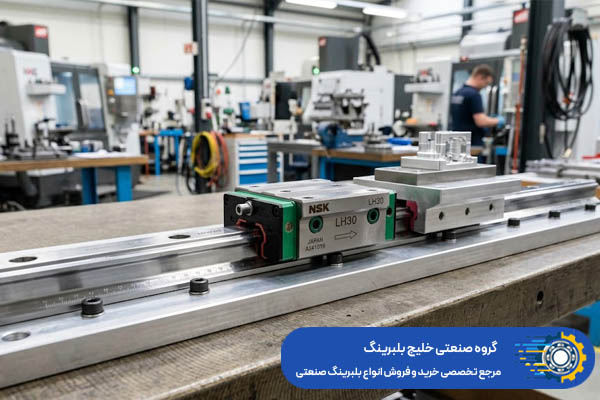

اجزای اصلی لینیر گاید

یک سیستم ریل و واگن خطی از چند بخش اصلی تشکیل می‌شود که هر کدام نقش مشخصی در ایجاد حرکت دقیق دارند:

جزء	وظیفه
ریل خطی	ایجاد مسیر دقیق و ثابت برای حرکت واگن
واگن یا بلوک	حرکت روی ریل و اتصال به قسمت متحرک دستگاه
ساچمه یا غلتک	کاهش اصطکاک و انتقال بار بین ریل و واگن
مسیر غلتش	سطح دقیق و سخت‌کاری‌شده‌ای که عناصر غلتشی در آن حرکت می‌کنند
آب‌بندها	جلوگیری از ورود گردوغبار و آلودگی به داخل واگن
سیستم روانکاری	کاهش اصطکاک و سایش و کمک به افزایش عمر مجموعه

در مدل‌های ساچمه‌ای، عناصر غلتشی معمولاً به شکل ساچمه هستند و در مدل‌های رولری از غلتک استفاده می‌شود. انتخاب نوع مناسب به ظرفیت بار، سختی، سرعت و دقت مورد نیاز بستگی دارد.

مشخصات فنی لینیر گاید

مشخصات فنی لینیر گاید فقط به ابعاد ریل محدود نمی‌شود. برای شناخت عملکرد یک سیستم ریل و واگن باید چند پارامتر اصلی را در کنار یکدیگر بررسی کرد:

• ظرفیت بار دینامیکی: میزان باری که مجموعه در حین حرکت می‌تواند تحمل کند و یکی از پارامترهای اصلی برای محاسبه عمر کاری است.
• ظرفیت بار استاتیکی: توان مجموعه برای تحمل بار در حالت سکون، به‌خصوص زمانی که احتمال ضربه یا بارگذاری ناگهانی وجود دارد.
• دقت حرکت: میزان انحراف و خطای حرکت واگن در امتداد ریل را مشخص می‌کند و در ماشین‌آلات دقیق اهمیت بیشتری دارد.
• پیش‌بار (Preload): میزان فشاری است که برای کاهش لقی و افزایش سختی بین ریل و واگن ایجاد می‌شود.
• سرعت و شتاب مجاز: بسته به نوع واگن، روانکاری، بار و طراحی مسیر غلتشی متفاوت است.
• سختی مجموعه: مقاومت سیستم در برابر تغییر شکل تحت بار است و در ماشین‌آلات دقیق و CNC اهمیت زیادی دارد.
• نوع عنصر غلتشی: لینیر گایدها می‌توانند از ساچمه یا غلتک استفاده کنند؛ مدل‌های رولری معمولاً برای بارهای سنگین‌تر و سختی بالاتر به کار می‌روند.
• سیستم آب‌بندی: آب‌بند مناسب از ورود گردوغبار، براده و آلودگی به مسیر غلتش جلوگیری می‌کند.
• نوع روانکاری: بسته به طراحی واگن و شرایط کار، روانکاری دوره‌ای برای حفظ عملکرد و افزایش عمر مجموعه ضروری است. نوع روانکار نیز باید با سرعت حرکت، بار، دمای کاری و شرایط محیطی سازگار باشد. در سیستم‌هایی که به روانکاری دوره‌ای نیاز دارند، انتخاب صحیح و خرید روان کننده صنعتی می‌تواند به کاهش سایش و حفظ عملکرد مناسب مجموعه کمک کند.
• ابعاد ریل و واگن: عرض ریل، ارتفاع واگن، طول ریل و ابعاد محل نصب باید با طراحی دستگاه هماهنگ باشند.

مزایای استفاده از لینیر گاید

استفاده از ریل و واگن خطی در ماشین‌آلات، مزایایی دارد که باعث شده این سیستم به یکی از راهکارهای رایج برای حرکت دقیق تبدیل شود:

• حرکت نرم و کنترل‌شده در مسیر مستقیم
• اصطکاک پایین در مدل‌های غلتشی
• دقت و تکرارپذیری بالا
• توانایی تحمل بارهای شعاعی و نیروهای جانبی متناسب با طراحی
• سختی مناسب برای ماشین‌آلات دقیق
• امکان استفاده از چند واگن روی یک ریل
• قابلیت کار در سرعت‌های مختلف با انتخاب مدل مناسب
• امکان استفاده در مسیرهای طولانی با اتصال چند بخش ریل
• تنوع در ابعاد، شکل واگن، نوع غلتش و میزان پیش‌بار

البته همه لینیر گایدها عملکرد یکسانی ندارند. ظرفیت بار، دقت، سرعت، شرایط محیطی و نوع عنصر غلتشی باید متناسب با کاربرد انتخاب شوند.

انواع مدل ‌های لینیر گاید

لینیر گایدها را می‌توان بر اساس نوع عنصر غلتشی، ابعاد، شکل ریل و واگن، میزان بار قابل تحمل و کاربرد دسته‌بندی کرد. در یک دسته‌بندی کلی، دو گروه اصلی شامل لینیر گاید ساچمه‌ای و لینیر گاید غلتکی وجود دارد. مدل‌های ساچمه‌ای برای طیف گسترده‌ای از ماشین‌آلات و کاربردهای عمومی و دقیق استفاده می‌شوند، در حالی که مدل‌های غلتکی برای کاربردهایی که ظرفیت بار و سختی بالاتری نیاز دارند، گزینه مناسب‌تری هستند.

در میان محصولات شناخته‌شده بازار، سری‌های مختلفی مانند HG، EG، CG، RG، WE، MG، QH، QE و QW با توجه به طراحی، ابعاد، نوع عنصر غلتشی و ویژگی‌های عملکردی برای کاربردهای متفاوت تولید می‌شوند.

سری HG (نوع با بار بالا)

سری HG یکی از سری‌های شناخته‌شده لینیر گاید ساچمه‌ای است که برای کاربردهای عمومی صنعتی، ماشین‌آلات CNC و سیستم‌های اتوماسیون طراحی شده است. این سری ترکیبی از ظرفیت بار، سختی و دقت مناسب را ارائه می‌دهد و در ابعاد مختلف مورد استفاده قرار می‌گیرد.

سری EG (نوع اقتصادی)

سری EG با طراحی کم‌ارتفاع‌تر نسبت به برخی مدل‌های استاندارد، برای ماشین‌آلاتی که فضای نصب محدودتری دارند گزینه مناسبی است. این سری در تجهیزات اتوماسیون و ماشین‌آلاتی که به سختی و ظرفیت بار مناسب در ارتفاع کمتر نیاز دارند، استفاده می‌شود.

سری CG (ظرفیت بار گشتاوری برتر)

سری CG برای کاربردهایی طراحی شده که علاوه بر بار خطی، مقاومت در برابر گشتاور و سختی مجموعه اهمیت دارد. طراحی این سری باعث می‌شود در برخی ماشین‌آلات صنعتی که تحت نیروها و گشتاورهای مختلف قرار دارند، گزینه مناسبی باشد.

سری RG (نوع غلتکی)

در این مدل لینیر گایدها از غلتک ‌های استوانه ‌ای به جای توپ ‌ها استفاده می شود که سطح تماس و ظرفیت بار را افزایش می ‌دهند. این سری از ریل و واگن ها برای ماشین‌ آلات سنگین و پرس ‌ها مناسب هستند.

سری WE

سری WE با ریل پهن‌تر طراحی شده و برای کاربردهایی که به ظرفیت بار، پایداری و مقاومت مناسب در برابر گشتاور نیاز دارند، مورد استفاده قرار می‌گیرد. طراحی ریل پهن می‌تواند در برخی ماشین‌آلات به کاهش فضای مورد نیاز برای استفاده از چند ریل کمک کند.

سری MG (نوع کم ‌پروفیل)

سری MG در گروه لینیر گایدهای کوچک و کم‌حجم قرار می‌گیرد و برای تجهیزات کوچک، ابزار دقیق و مکانیزم‌هایی که فضای نصب محدودی دارند، استفاده می‌شود.

سری QW

سری QW از مدل‌های ریل پهن است و در کاربردهایی که پایداری و تحمل گشتاور در کنار محدودیت فضا اهمیت دارد، مورد استفاده قرار می‌گیرد. این سری در خانواده راهنماهای خطی کم‌صدا نیز قرار می‌گیرد.

سری QE

سری QE با تمرکز بر حرکت نرم‌تر و کاهش صدا طراحی شده و برای تجهیزات اتوماسیون و کاربردهایی که عملکرد روان و آلودگی صوتی کمتر اهمیت دارد، مناسب است.

سری QH (نوع جمع و جور)

سری QH یک راهنمای خطی ساچمه‌ ای است که برای کاربردهایی با نیاز به حرکت دقیق، ظرفیت بار مناسب و عملکرد پایدار مورد استفاده قرار می‌گیرد. این سری در ماشین‌آلات صنعتی و تجهیزات اتوماسیون کاربرد دارد.

انواع ریل و واگن خطی

ریل و واگن‌های خطی را می‌توان از نظر نوع عنصر غلتشی به دو گروه اصلی تقسیم کرد:

نوع لینیر گاید	عنصر غلتشی	ویژگی اصلی	کاربرد متداول
ساچمه‌ای	ساچمه	حرکت روان، دقت مناسب و کاربرد گسترده	CNC، اتوماسیون و ماشین‌آلات صنعتی
غلتکی	غلتک استوانه‌ای	ظرفیت بار و سختی بالاتر	ماشین‌آلات سنگین و کاربردهای پرفشار

لینیر گاید ساچمه‌ای

در این نوع، ساچمه‌های فولادی بین ریل و واگن گردش می‌کنند. طراحی ساچمه‌ای باعث می‌شود اصطکاک پایین و حرکت روان حاصل شود و به همین دلیل این مدل در بسیاری از ماشین‌آلات صنعتی و سیستم‌های اتوماسیون استفاده می‌شود.

لینیر گاید غلتکی

در مدل‌های غلتکی، ساچمه با غلتک استوانه‌ای جایگزین می‌شود. سطح تماس بیشتر غلتک با مسیر حرکت باعث می‌شود این مدل برای کاربردهایی که ظرفیت بار، سختی و مقاومت در برابر نیروهای سنگین اهمیت دارد، مناسب باشد.

بنابراین انتخاب بین لینیر گاید ساچمه‌ای و غلتکی فقط بر اساس قیمت انجام نمی‌شود و باید بار، سرعت، دقت، شتاب، سختی مورد نیاز و شرایط کاری دستگاه در نظر گرفته شود.

در کاربردهای صنعتی که ظرفیت بار و عملکرد عناصر غلتشی اهمیت زیادی دارد، آشنایی با قیمت رولبرینگ صنعتی نیز می‌تواند برای مقایسه گزینه‌های مختلف انتقال و تحمل بار مفید باشد.

کاربردهای لینیر گاید در ماشین‌آلات صنعتی

لینیر گاید هر جا مورد استفاده قرار می‌گیرد که یک قطعه باید در مسیر مستقیم، با دقت و پایداری مناسب حرکت کند. به همین دلیل کاربرد ریل و واگن فقط به یک صنعت محدود نیست.

مهم‌ترین کاربردهای لینیر گاید عبارت‌اند از:

• ماشین‌آلات CNC: حرکت دقیق میز، محور یا ابزار در مسیر مشخص
• اتوماسیون صنعتی: جابه‌جایی دقیق قطعات و تجهیزات در خطوط تولید
• رباتیک: ایجاد حرکت خطی در محورهای مختلف ربات
• ماشین‌آلات برش و حکاکی: هدایت دقیق بخش متحرک دستگاه
• تجهیزات مونتاژ: جابه‌جایی قطعات با تکرارپذیری بالا
• تجهیزات اندازه‌گیری: حرکت دقیق سنسورها و بخش‌های اندازه‌گیری
• ماشین‌آلات بسته‌بندی: هدایت قطعات متحرک در سیکل‌های تکرارشونده
• تجهیزات پزشکی و آزمایشگاهی: ایجاد حرکت کنترل‌شده در مکانیزم‌های دقیق

در چنین کاربردهایی، انتخاب نادرست ابعاد ریل، ظرفیت بار یا پیش‌بار می‌تواند باعث افزایش سایش، کاهش دقت و کوتاه شدن عمر مجموعه شود. در بسیاری از ماشین‌آلات، لینیر گاید تنها یکی از اجزای سیستم مکانیکی است و قطعاتی مانند یاتاقان نیز برای پشتیبانی و هدایت محورهای چرخشی مورد استفاده قرار می‌گیرند. در چنین سیستم‌هایی، انتخاب صحیح و خرید یاتاقان صنعتی باید متناسب با بار، سرعت و شرایط کاری انجام شود.

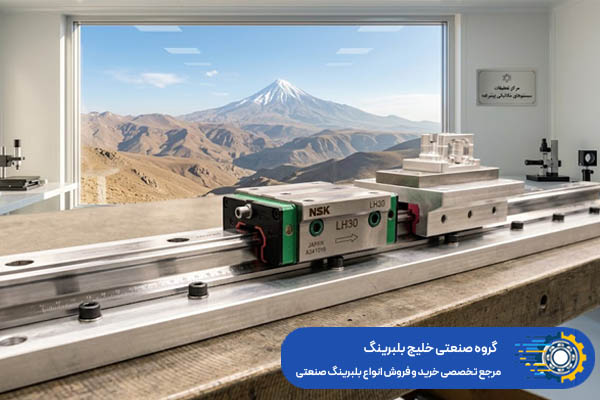

لینیر گاید چگونه کار می‌کند؟

نحوه کار لینیر گاید به این صورت است که ریل روی بدنه یا شاسی دستگاه ثابت می‌شود و واگن به بخش متحرک متصل می‌شود. هنگامی که نیروی محرک باعث حرکت بخش متحرک دستگاه می‌شود، واگن در امتداد ریل حرکت می‌کند.

در مدل‌های غلتشی، ساچمه یا غلتک داخل واگن در مسیرهای مخصوص خود گردش می‌کند. این عناصر غلتشی تماس لغزشی را به حرکت غلتشی تبدیل کرده و اصطکاک را کاهش می‌دهند. نتیجه این فرآیند، حرکت خطی روان و قابل کنترل است.

واگن می‌تواند در طول ریل رفت و برگشت داشته باشد و در صورت انتخاب صحیح ریل، واگن، پیش‌بار و سیستم روانکاری، دقت و تکرارپذیری مناسبی را در سیکل‌های کاری مختلف حفظ کند.

به همین دلیل، کیفیت سطح نصب و هم‌راستایی ریل نیز به اندازه خود واگن اهمیت دارد؛ زیرا نصب نامناسب می‌تواند باعث افزایش مقاومت حرکت و کاهش عمر مجموعه شود.

نکات مهم برای انتخاب لینیر گاید مناسب

برای انتخاب ریل و واگن مناسب، ابتدا باید شرایط کاری دستگاه مشخص شود. مهم‌ترین پارامترهایی که باید بررسی شوند عبارت‌اند از:

• ظرفیت و جهت بار: مقدار بار و جهت وارد شدن نیرو به واگن را مشخص کنید.
• سرعت و شتاب: سرعت حرکت و شتاب دستگاه روی انتخاب نوع و اندازه لینیر گاید اثر می‌گذارد.
• دقت مورد نیاز: برای ماشین‌آلات دقیق، میزان دقت و تکرارپذیری اهمیت بیشتری دارد.
• سختی: اگر دستگاه تحت بار یا گشتاور بالا کار می‌کند، سختی مجموعه باید متناسب با شرایط انتخاب شود.
• پیش‌بار: پیش‌بار مناسب می‌تواند لقی را کاهش داده و سختی سیستم را افزایش دهد، اما مقدار نامناسب آن مقاومت حرکت را بیشتر می‌کند.
• فضای نصب: طول، عرض و ارتفاع موجود برای ریل و واگن باید قبل از انتخاب مشخص شود.
• شرایط محیطی: گردوغبار، رطوبت، براده، دمای بالا و مواد آلاینده می‌توانند روی نوع آب‌بندی و روانکاری تأثیر بگذارند.
• نوع عنصر غلتشی: برای کاربردهای عمومی معمولاً مدل‌های ساچمه‌ای استفاده می‌شوند و در کاربردهای سنگین‌تر می‌توان مدل‌های غلتکی را بررسی کرد.
• طول عمر مورد انتظار: بار، سرعت، روانکاری، آلودگی و شرایط نصب همگی روی عمر کاری لینیر گاید اثر دارند.

بنابراین انتخاب لینیر گاید فقط بر اساس اندازه ریل یا قیمت انجام نمی‌شود؛ مشخصات فنی دستگاه باید با مشخصات ریل و واگن تطبیق داده شود. اگر بعد از بررسی مشخصات فنی به دنبال انتخاب مدل مناسب برای دستگاه خود هستید، در صفحه خرید لینیر گاید می‌توانید مدل‌ها و مشخصات محصولات موجود را بررسی و متناسب با نیاز سیستم انتخاب کنید.

چه عواملی بر قیمت ریل و واگن تأثیر می‌گذارد؟

قیمت ریل و واگن لینیر گاید به یک عامل مشخص وابسته نیست و بر اساس مشخصات فنی مجموعه تغییر می‌کند. مهم‌ترین عوامل عبارت‌اند از:

• ابعاد و سایز ریل و واگن
• نوع لینیر گاید و عنصر غلتشی
• ظرفیت بار و میزان سختی
• درجه دقت و پیش‌بار
• طول ریل
• نوع آب‌بندی و سیستم روانکاری
• برند و کشور سازنده
• شرایط تولید و تأمین قطعه

در نتیجه، مقایسه قیمت دو لینیر گاید بدون مقایسه مشخصات فنی آن‌ها می‌تواند گمراه‌کننده باشد. حتی دو ریل با ابعاد مشابه ممکن است به دلیل تفاوت در دقت، ظرفیت بار، نوع واگن و پیش‌بار، قیمت متفاوتی داشته باشند.

معروف ترین برندهای لینیر گاید

در بازار لینیر گاید، برندهای مختلفی محصولات حرکت خطی تولید می‌کنند و هر کدام سری‌ها و استانداردهای مخصوص خود را دارند. از برندهای شناخته‌شده می‌توان به HIWIN، THK، INA، IKO و NSK اشاره کرد.

• HIWIN: یکی از برندهای شناخته‌شده در حوزه سیستم‌های حرکت خطی است و خانواده‌های متنوعی از لینیر گاید مانند HG، EG، RG، MG، WE و QH را ارائه می‌کند.
• THK: از تولیدکنندگان مطرح سیستم‌های حرکت خطی و راهنماهای دقیق است و محصولات آن در ماشین‌آلات صنعتی و اتوماسیون کاربرد گسترده‌ای دارند.
• INA: یکی از برندهای گروه Schaeffler است و در حوزه یاتاقان‌ها و سیستم‌های حرکت خطی فعالیت دارد.
• IKO: تولیدکننده ژاپنی محصولات حرکت خطی و انواع رولبرینگ‌های سوزنی است.
• NSK: یکی از تولیدکنندگان باسابقه تجهیزات انتقال حرکت و یاتاقان‌های صنعتی است.

هنگام مقایسه برندها، بهتر است به جای تمرکز صرف بر نام برند، مشخصات دقیق سری، سایز، ظرفیت بار، دقت، پیش‌بار و شرایط کاربرد بررسی شود.

تفاوت لینیر گاید و ریل خطی چیست؟

ریل خطی و لینیر گاید همیشه به یک مفهوم دقیق اشاره نمی‌کنند. ریل خطی معمولاً به بخش ثابت و پروفیلی مجموعه گفته می‌شود، در حالی که لینیر گاید به کل سیستم هدایت خطی شامل ریل و واگن و اجزای غلتشی آن اشاره دارد.

به همین دلیل، وقتی از ریل و واگن خطی صحبت می‌کنیم، منظور مجموعه‌ای است که ریل به‌عنوان مسیر ثابت و واگن به‌عنوان بخش متحرک در کنار یکدیگر کار می‌کنند.

در بازار ممکن است اصطلاحاتی مانند ریل راهنمای خطی، گاید ریل، ریل و واگن و لینیر گاید به جای یکدیگر استفاده شوند؛ اما هنگام انتخاب قطعه، باید مشخصات فنی دقیق مجموعه بررسی شود.

نتیجه گیری

لینیر گاید یا ریل و واگن خطی، یکی از اجزای مهم سیستم‌های حرکت خطی در ماشین‌آلات صنعتی است. ریل مسیر حرکت را مشخص می‌کند و واگن با کمک ساچمه یا غلتک روی آن جابه‌جا می‌شود تا حرکت با دقت، پایداری و اصطکاک مناسب انجام شود.

لینیر گایدها در مدل‌های مختلف ساچمه‌ای و غلتکی و با طراحی‌های متنوع تولید می‌شوند. به همین دلیل، انتخاب یک مدل مناسب باید بر اساس بار، سرعت، دقت، سختی، شرایط محیطی و فضای نصب انجام شود.

اگر هدف شما شناخت لینیر گاید و درک عملکرد ریل و واگن است، مهم‌ترین نکته این است که مشخصات فنی هر سری را جداگانه بررسی کنید؛ زیرا تفاوت در نوع واگن، عنصر غلتشی، پیش‌بار و ظرفیت بار می‌تواند عملکرد مجموعه را به‌طور محسوسی تغییر دهد.
