بلبرینگ های اسپیندل یکی از اجزای ضروری در ماشین‌آلات مدرن و تجهیزات دقیق به شمار رفته و نقش کلیدی در تضمین چرخش روان و دقیق اسپیندل‌ها تحت شرایط کاری دشوار ایفا میکنند. با پیشرفت صنایع، نیاز به سرعت‌های بالاتر، دقت بیشتر و دوام بالاتر تجهیزات افزایش یافته است و همین امر انتخاب و به‌کارگیری صحیح بلبرینگ‌های اسپیندل را بیش از پیش مهم ساخته است. این بلبرینگ‌های صنعتی تخصصی به گونه‌ای طراحی شده‌اند که بتوانند بارهای شعاعی و محوری را در سرعت‌های چرخشی بالا تحمل کنند. در ادامه به معرفی بلبرینگ اسپیندل، بررسی کاربردها و سایر مطالب مربوط به این قطعات پرداخته‌ایم.
بلبرینگ های اسپیندل (بلبرینگ های فوق دقیق) برای استفاده در دستگاه های اسپیندل که نیاز به دقت بسیار دقیق همراه با سرعت بسیار بالا دارند طراحی و تولید شده اند.
این نوع بلبرینگ های تماس زاویه ای با مواد تخصصی و دقت ساخت بالاتر نسبت به برینگ های دیگر تولید شده اند که شرایط بسیار بهتری در عملکرد ماشین آلات ارائه میدهند.
چیدمان بلبرینگ های اسپیندل نقش تعیین کننده ای در عملکرد ماشین آلات صنعتی دارند و تاثیر قابل توجه ای بر روی پارامترهای دقت دستگاه دارند؛ آنها باید طبق نظم خاصی متناسب با طراحی و عملکرد دستگاه اسپیندل کنار هم دیگه قرار گیرند تا بالاترین حد دقت را برای دستگاه ایجاد کنند.
این نوع بلبرینگ ها برای کاربردهای دقیق، پر سرعت و با تلرانس های بالا بسیار مناسب هستند که به صورت جفت، سه تایی و یا چهارتایی در کنار هم دیگه قرار میگیرند که میتوانند بارهای شعاعی و محوری را مهار کنند، بلبرینگ های فوق دقیق به صورت گوناگونی تولید میشوند که از نظر جنس قفسه، آلیاژ رینگ های درونی و بیرونی، جنس ساچمه ها و زاویه قرار گیری اجزای برینگ باهم متفاوت هستند که هرکدام برای استفاده های خاص طراحی شده اند.
بلبرینگ اسپیندل چیست؟
بلبرینگ اسپیندل یک بلبرینگ شیار عمیق تک‌ردیفه با دقت بالا بوده که به طور ویژه برای پشتیبانی از اسپیندل‌های چرخان در ابزارهای ماشین‌کاری و سایر تجهیزات دقیق طراحی شده است. برخلاف بلبرینگ‌های معمولی، بلبرینگ‌های اسپیندل با رینگ‌های داخلی و خارجی یکپارچه و مجموعه ساچمه و قفسه ساخته میشوند و اغلب قفسه‌های پنجره‌ای یکپارچه برای پایداری و عملکرد بهتر را دارند. این بلبرینگ‌ها غیرقابل تفکیک بوده و امکان جداسازی اجزای آنها وجود ندارد که این امر موجب افزایش استحکام و دقت هم‌راستایی در حین کار میشود.
جنس اجزای تشکیل دهنده بلبرینگ های فوق دقیق
حلقه های بیرونی و داخلی از جنس فولاد بسیار سخت کاری شده میباشد که حداقل تا دمای ۱۲۰ درجه سانتی گراد تثبیت دارند و هیچ گونه تغیر شکلی نخواهند داشت.
ساچمه های این نوع بیرینگ ها با دو آلیاژ فولاد سخت کاری شده از جنس 100CR6 تولید میشوند یا در آنها از ساچمه های هیبریدی که ترکیبی از فولاد و سرامیک است استفاده میشود. مزایای ساچمه های هیبریدی عبارتند از:
- کاهش قابل توجه کرنش روی ماده و روی روان کاری
- کاهش نیروی گریز از مرکز
- ضریب انبساط حرارتی کمتر
- عدم عبور جریان مغناطیسی و عایق بالا
انواع قفسه های بلبرینگ های بسیار دقیق
بلبرینگ های تماس زاویه ای با قفسه های پارچه ای لمینت شده از رزین فنولیک پنبه: پارچه های لمینت شده ماده با کارایی بالا و ویژگی های تریبولوژیکی عالی است به ویژه در موارد کمبود روان کننده این ماده بسیار مقاوم است و از بسیاری از قفسه های پلاستیکی برتر میباشد، باید توجه داشت که این نوع قفسه ها در دمای بالای ۱۰۰ درجه نیز مقاوم هستند.
قفسه های پلی آمید نوع دیگری از آلیاژ پلاستیکی برای نگهداری ساچمه ها هستند که سازگاری سرعت در آنها به صورت قابل توجهی بهبود یافته و دمای کمتری را تولید میکنند که این دمای کمتر باعث عمر مفید بیشتر گریس میشود که در نهایت منجر به بالا رفتن کارایی و عمر خود بلبرینگ میشود، صدای این نوع قفسه ها نیز بسیار کاهش یافته است.
رولبرینگ های استوانه ای فوق دقیق در سری های N10 – NNU49 – NN30 خارج از محدوده با قطر داخلی ۳۰ میلی متر تا ۱۲۰ میلی متر به صورت استاندارد دارای قفسه های برنجی تو پر هستند. که حداکثر دمای کارکرد قفسه های برنجی تو پر ۱۵۰ درجه میباشد. در رولبرینگ های استوانه ای سری N10 – NN30 در محدوده قطر داخلی ۳۰ میلی متر تا ۱۲۰ میلی متر از قفسه های پلی آمید برای کاهش دما و صدا استفاده میشود.
کاربردهای اصلی بلبرینگ اسپیندل در صنعت
در این بخش به برخی از کاربردهای اصلی بلبرینگ اسپیندل در صنایع مختلف اشاره کرده‌ایم:
- اسپیندل ابزارهای ماشین‌کاری: بلبرینگ‌های اسپیندل عمدتاً در اسپیندل ماشین‌های CNC، فرز، تراش و سنگ‌زنی مورد استفاده قرار میگیرند. توانایی آنها در حفظ دقت بالای چرخش و تحمل بارهای شعاعی و محوری، دستیابی به تلرانس‌های دقیق ماشین‌کاری و سطوح پرداخت بالا را ممکن می‌سازد.
- اسپیندل های موتوردار و مکانیکی: این یاتاقان‌ها در اسپیندل‌های موتوردار و همچنین اسپیندل‌های مکانیکی با انتقال قدرت از طریق تسمه در انواع ماشین‌آلات صنعتی به طور گسترده استفاده میشوند.
- تولید قطعات هواپیما: در بخش هوانوردی، بلبرینگ‌های اسپیندل در تولید قطعاتی همانند پره‌های توربین، اجزای موتور و عناصر سازه‌ای مورد استفاده قرار میگیرند.
- سنگ‌زنی و پرداخت دقیق: بلبرینگ‌های اسپیندل نقش مهمی در ماشین‌های سنگ‌زنی و پرداخت با سرعت بالا دارند؛ جایی که کیفیت سطح و دقت ابعادی اهمیت ویژه‌ای دارد.

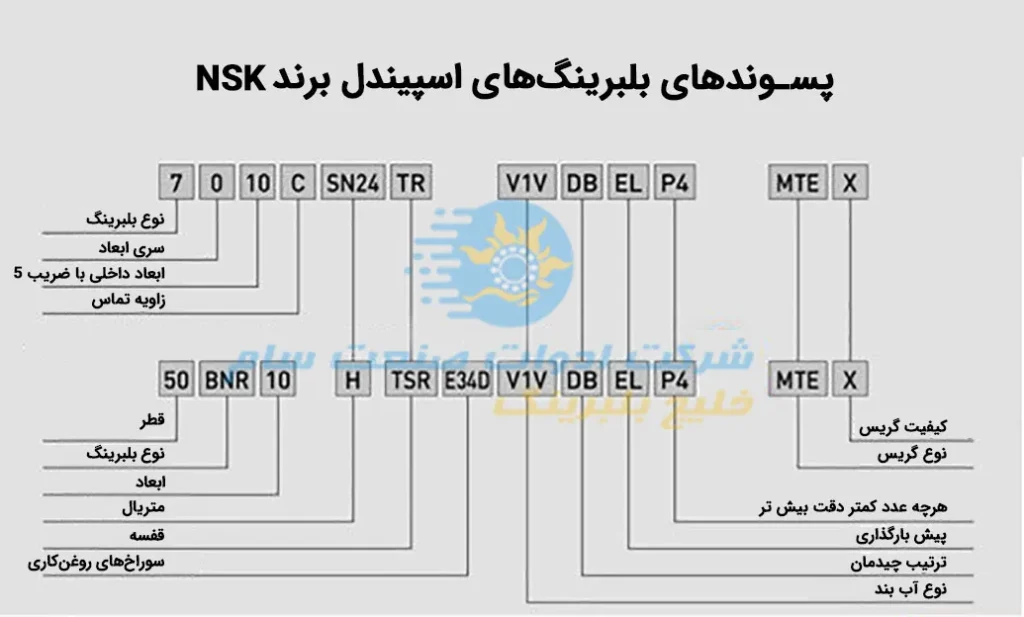

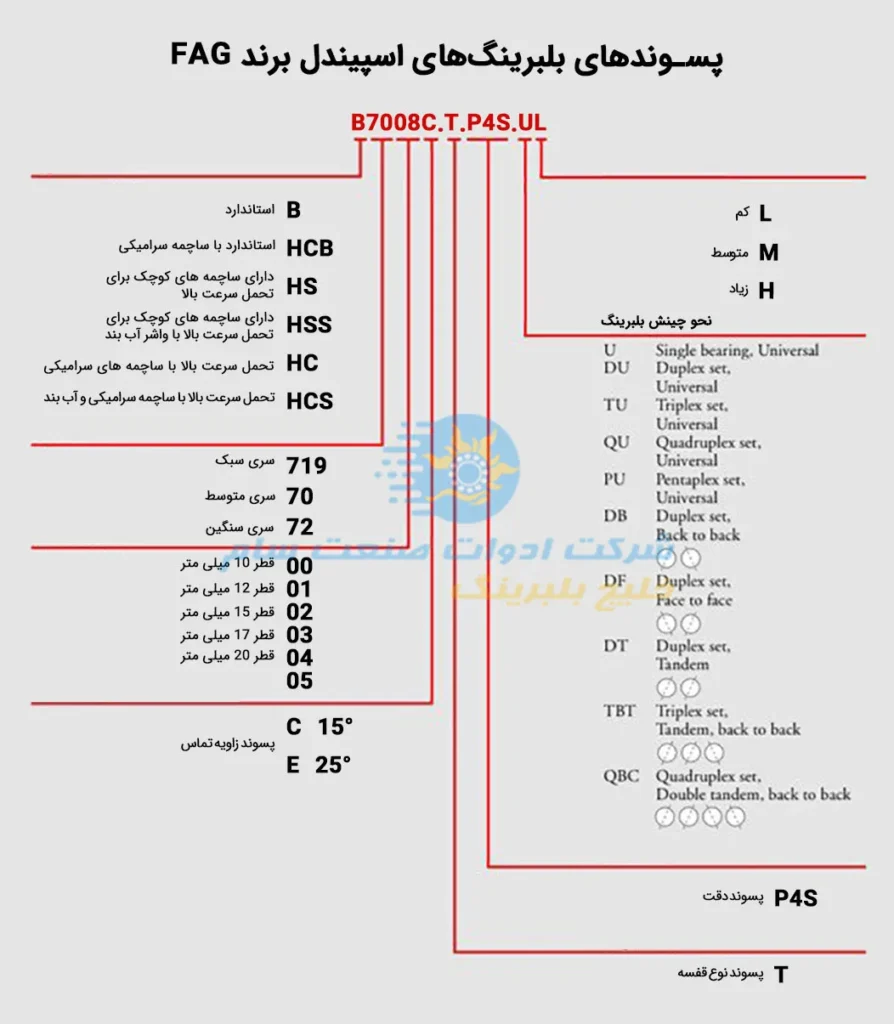

پیشوندها و پسوندهای رایج در بلبرینگ‌های اسپیندل
بلبرینگ‌های اسپیندل با سیستمی از پیشوندها و پسوندها شناخته میشوند که اطلاعات دقیقی درباره ساختار، ویژگی‌های عملکردی و کاربردهای آنها ارائه می‌دهد. درک این کدها برای انتخاب بلبرینگ مناسب بسیار مهم است.
پیشوندهای بلبرینگ‌های اسپیندل
پیشوندها معمولاً نشان‌دهنده سری بلبرینگ، نوع یا ویژگی‌های خاص آن هستند. پیشوندهای رایج عبارتند از:
| پیشوندها | |
|---|---|
| B | نشان‌دهنده زاویه تماس خاص است. |
| H | ممکن است به قابلیت سرعت بالا یا ساختار هیبریدی (ساچمه سرامیکی با رینگ فولادی) اشاره داشته باشد. |
| M | برای سری‌های ویژه با سرعت بالا به کار می‌رود. |
| X | گاهی نشان‌دهنده ویژگی‌های ارتقاءیافته همانند کیفیت X-life است که مقاومت بالاتر و عمر طولانی‌تر را ارائه می‌دهد. |
پسوندهای بلبرینگ‌های اسپیندل
پسوندها اطلاعات بیشتری درباره طراحی بلبرینگ، لقی داخلی، جنس قفسه، آب‌بندی و پیش‌بارگذاری ارائه میدهند. پسوندهای رایج بلبرینگ های اسپیندل عبارت‌اند از:
| پسوندها | |
|---|---|
| C | نشان‌دهنده لقی داخلی یا زاویه تماس است. مثلاً (C2) کم تر از حالت نرمال (C3) بیشتر از حالت نرمال. |
| P4, P2 | نشان‌دهنده کلاس دقت هستند؛ P4 و P2 دقت بالاتری دارند و برای کاربردهای اسپیندل مناسب‌اند. |
| DB, DF, DT | آرایش جفتی بلبرینگ‌ها را نشان میدهند: پشت به پشت (DB)، رو به رو (DF) و پشت سر هم (DT) که بر توزیع بار و استحکام تأثیرگذار است. |
| UL, UM, UP | به قابلیت تطبیق جهانی اشاره دارد و امکان نصب بلبرینگ‌ها در ترکیب‌های مختلف بدون تغییر پیش‌بارگذاری را فراهم می‌کند. |
| 2RS, ZZ | نشان‌دهنده آب‌بندی بلبرینگ هستند؛ 2RS برای آب‌بندی لاستیکی دو طرفه و ZZ برای محافظ فلزی. |
| HQ1, HQ2 | توسط برخی تولیدکنندگان برای روانکارهای ویژه یا درجات نویز/لرزش خاص استفاده میشود. |
خرید بلبرینگ اسپیندل
در خرید بلبرینگ اسپیندل باید به نکاتی توجه کرده تا قطعه‌ای که خریداری می‌کنید، کیفیت، کارایی و دوام بالا را داشته باشد. این نکات شامل موارد زیر میشوند:
- توجه به نیازهای کاربردی: پیش از خرید بلبرینگ اسپیندل، نیازهای دقیق دستگاه یا ماشین‌آلات مورد نظر را به طور کامل ارزیابی کنید. فاکتورهایی همانند نوع ماشین، سرعت‌های مورد انتظار اسپیندل، جهت بارها (شعاعی و محوری) و دقت مورد نیاز را در نظر بگیرید.
- توجه به جنس و ساختار بلبرینگ: انتخاب جنس بلبرینگ تأثیر قابل توجهی بر عملکرد آن دارد. در این خصوص مزایای هر متریال را بر اساس نیازهای کاربرد خود، هزینه، عمر مفید مورد انتظار و الزامات نگهداری ارزیابی کنید.
- توجه به کلاس دقت و تلرانس: بلبرینگ‌های اسپیندل در کلاس‌های مختلف دقت همانند P4 یا P2 عرضه میشوند که میزان تلرانس مجاز ابعادی و دقت چرخشی را تعیین می‌کند. همواره درجه دقت بلبرینگ را با نیاز دستگاه مطابقت دهید تا کیفیت قطعه یا عملکرد دستگاه به خطر نیفتد.
- توجه به روانکاری و آب‌بندی: روانکاری مناسب برای دوام و عملکرد بلبرینگ اسپیندل حیاتی است. برخی بلبرینگ‌ها از پیش روانکاری شده‌اند و برخی دیگر به گریس یا روغن‌های خاص سازگار با سرعت بالا نیاز دارند. بلبرینگ‌های آب‌بندی شده محافظت خوبی در برابر آلودگی‌ها دارند و فواصل نگهداری را کاهش میدهند؛ اما ممکن است حداکثر سرعت آنها نسبت به مدل‌های باز کمتر باشد.
- توجه به اعتبار و اصالت فروشنده: بلبرینگ های اسپیندل را از تأمین‌کنندگان معتبر یا نمایندگی‌های مجاز خریداری کرده تا از اصالت و کیفیت محصول مطمئن شوید. بلبرینگ‌های تقلبی یا بی‌کیفیت میتوانند منجر به خرابی‌های زودهنگام، توقف‌های پرهزینه و خطرات ایمنی شوند. از این رو به اعتبار فروشگاه، گواهینامه‌ها، گارانتی و خدمات پس از فروش آن توجه کنید.
برندهای معروف و قابل اطمینان بلبرینگ اسپیندل
در ادامه به برخی از برندهای معروف و قابل اطمینان بلبرینگ اسپیندل اشاره کرده‌ایم که این قطعات را در کیفیت بالا تولید و به بازار عرضه میکنند.
SKF
شرکت SKF که در سال ۱۹۰۷ تأسیس شده، یکی از پیشگامان جهانی در تولید بلبرینگ است و به دلیل نوآوری و تنوع محصولاتش شهرت دارد. بلبرینگ‌های اسپیندل SKF به دلیل دقت بالا، دوام و فناوری‌های پیشرفته آب‌بندی، به طور گسترده در صنایع خودروسازی، هوانوردی و صنایع دیگر به کار می‌روند.
Schaeffler Group (FAG, INA)
گروه Schaeffler شامل برندهای FAG و INA است که هر دو به دلیل تولید بلبرینگ‌های اسپیندل با دقت بالا شهرت دارند. بلبرینگ‌های FAG به ویژه در صنایع صنعتی و خودروسازی به دلیل دقت و عمر طولانی ارزشمند هستند.
Timken
شرکت آمریکایی Timken با بیش از یک قرن تجربه در تولید بلبرینگ و محصولات انتقال قدرت شناخته میشود. بلبرینگ‌های اسپیندل تیمکن به دلیل طراحی مخروطی و کاربرد گسترده در صنایع هوانوردی، خودروسازی و انرژی‌های نوین معروف‌اند.
NSK
شرکت ژاپنی NSK یکی از تولیدکنندگان پیشرو بلبرینگ‌های اسپیندل با سرعت و دقت بالاست. محصولات این شرکت در ماشین‌آلات صنعتی، قطعات خودرو و ابزارهای دقیق کاربردهای زیادی دارند.
NTN
شرکت NTN نیز یکی دیگر از تولیدکنندگان بزرگ ژاپنی انواع بلبرینگ است که به دلیل طیف گسترده بلبرینگ‌های اسپیندل خود در صنایع خودرو، هوافضا و صنعت شهرت بالایی دارد.
JTEKT (KOYO)
شرکت JTEKT که برند KOYO را نیز شامل میشود، به دلیل تعهد به کیفیت و نوآوری، برندی شناخته شده در میان مشتریان مختلف است. بلبرینگ‌های اسپیندل KOYO در ماشین‌آلات صنعتی و خودروسازی کاربردهای گسترده‌ای دارند و عملکرد، دوام و سازگاری بالایی با نیازهای تولید مدرن را ارائه میدهند.
تعویض بلبرینگ اسپیندل
تعویض بلبرینگ اسپیندل فرآیندی حساس است که نیازمند برنامه‌ریزی دقیق برای حفظ دقت ماشین‌آلات و جلوگیری از آسیب‌دیدن آن‌هاست. این فرآیند معمولاً با خاموش‌کردن ایمن دستگاه و خارج‌کردن مجموعه اسپیندل آغاز میشود. بلبرینگ‌های قدیمی با ابزارهای تخصصی بدون آسیب به اسپیندل یا محفظه خارج میشوند. محل قرارگیری بلبرینگ‌ها کاملاً تمیز میشود تا هرگونه آلودگی یا ذرات باقی‌مانده حذف شود. سپس بلبرینگ‌های جدید که بر اساس اندازه، کلاس دقت و نیاز روانکاری صحیح انتخاب شده‌اند، با روش‌های مناسب همانند انبساط حرارتی یا پرس نصب میشوند تا تراز و پیش‌بارگذاری درست تأمین شود. پس از نصب، مجموعه اسپیندل مجدداً مونتاژ شده و دستگاه از نظر صدا، لرزش و دما آزمایش میشود تا عملکرد صحیح آن تأیید شود.
