رولبرینگ های کروی از اجزای اساسی در ماشین آلات مدرن به شمار می روند که به دلیل توانایی تحمل بارهای شعاعی و محوری سنگین و همچنین امکان تطبیق با ناهمراستایی بین شفت و بدنه شهرت دارند. برخلاف دیگر انواع بلبرینگ ها، طراحی داخلی این بلبرینگ ها امکان عملکرد نرم حتی در حضور انحراف شفت یا خطاهای نصب را فراهم کرده و بدین ترتیب دوام و اطمینان پذیری را در محیط‌های سخت ایجاد می کند. در ادامه به بررسی رولبرینگ کروی، مزایا و معایب، اجزای اساسی و کاربردهای این نوع بلبرینگ پرداخته ایم.

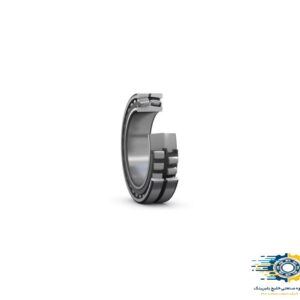

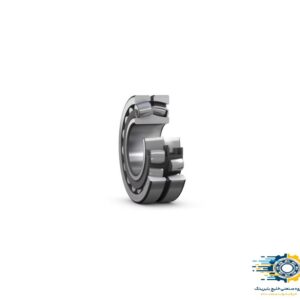

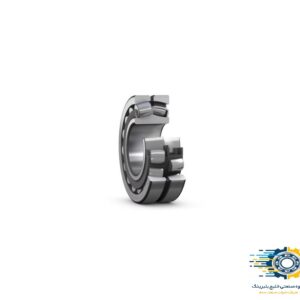

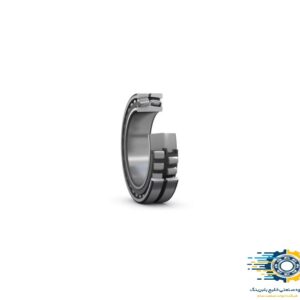

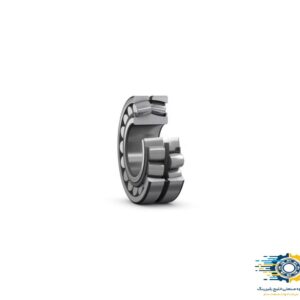

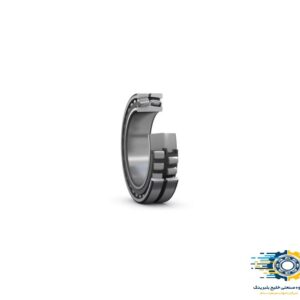

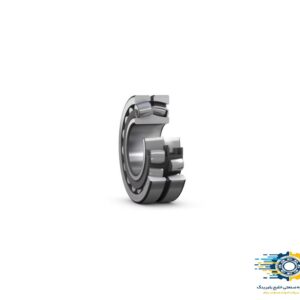

رولبرینگ های کروی نوعی از بلبرینگ های خود تنظیم هستند که دارای دو ردیف ساچمه کروی شکل هستند که به همین دلیل به رولبرینگ کروی معروف هستند.
اجزای تشکیل دهنده این نوع برینگ ها عبارتند از: کنس داخلی از آلیاژ فولاد کروم خورده ، قفسه برینگ که از جنس فولاد ،برنج و یا فیبر ۴۴ یا ۶۶ هستند قفسه ها محل نگه داری ساچمه های کروی شکل هستند که به انواع مختلفی تقسیم میشوند که در ادامه مطلب به آنها میپردازیم.
رینگ بیرونی که از فولاد کروم خورده تشکیل شده است ک باعث میشود لایه بیرونی این کنس بسیار سخت و لایه داخلی آن نرم تر باشد تا بتواند فشارهای بسیار بالا را تحمل کند. بر روی رینگ بیرونی شیاری طراحی شده است که از طریق سوراخ های تعبیه شده مسیر گریس کاری را میسر میکند.
رولبرینگ های کروی برای تحمل بارهای سنگین و چرخش تحت فشارهای شعاعی و محوری طراحی شده اند و میتوانند ناهماهنگی ها و نا همراستایی های شفت را کنترل کنند عموما رولبرینگ های کروی برای مصارف صنعتی سنگین به صرفه هستند.
اولین بار رولبرینگ های کروی توسط شرکت skf در سال ۱۹۱۹ اختراع شده اند و انقلابی در صنایع بود زیرا این بلبرینگ میتوانست در مواجه با بارهای شعاعی و محوری بسیار سنگین در کاربردهایی که مستعد ناهماهنگی یا انحراف شفت هستند بهترین عملکرد را داشته باشند این طراحی به صنایع کمک کرد تا هزینه های نگهداری را پایین آورند و ساعت کاری دستگاه ها بسیار بالا رود.
رولبرینگ کروی چیست؟
رولبرینگ کروی نوعی بلبرینگ غلتشی تخصصی بوده که برای تحمل بارهای شعاعی سنگین و بارهای محوری متوسط و همچنین جبران انحراف زاویه ای بین شفت و بدنه طراحی شده است. طراحی منحصر به فرد این یاتاقان شامل دو ردیف غلتک های بشکه ای شکل است که بین یک حلقه داخلی با دو مسیر غلتشی و یک حلقه خارجی با مسیر غلتشی کروی قرار گرفته اند. این ساختار امکان خودتنظیمی برای بلبرینگ و جبران انحراف شفت، خطاهای نصب یا ناهماهنگی را توسط آن فراهم کرده که باعث کاهش اصطکاک و خوردگی در حین کار می شود. اگرچه نام این رولبرینگ ها کروی است، اما غلتک ها به طور واقعی کروی نیستند و شکل بشکه ای دارند.
ویژگی های رولبرینگ کروی
- تحمل بارهای بسیار سنگین
- همراستایی با ناهماهنگی های شفت
- نصب آسان
- روغن کاری آسان در هنگام کارکردن دستگاه
- تحمل گردش تا ۱۴۰۰ دور در دقیقه
مزایا و معایب رولبرینگ کروی
در این بخش به بررسی مزایا و معایب رولبرینگ های کروی پرداخته ایم:
مزایای رولبرینگ کروی
- ظرفیت باربری بالا: رولبرینگ های کروی ظرفیت باربری بالایی دارند. ساختار داخلی منحصر به فرد این یاتاقان ها با دو ردیف غلتک بشکه ای شکل، بارها را به‌طور مؤثری توزیع کرده و آن ها را برای کاربردهای سنگین همانند معدن، ساخت و ساز و ماشین آلات صنعتی ایده آل می سازد. ظرفیت باربری بالا باعث می شود که بلبرینگ های غلتکی کروی بتوانند فشارهای عملکردی شدید را بدون خرابی زودرس تحمل کرده و عملکرد قابل اعتمادی در محیط های سخت ارائه دهند.
- قابلیت خودتنظیمی: یکی از مهم ترین مزایای رولبرینگ های کروی، قابلیت خودتنظیمی آن‌هاست. شکل کروی مسیر غلتشی در حلقه خارجی به بلبرینگ اجازه می دهد تا ناهماهنگی بین شفت و بدنه را جبران کند. این ویژگی خودتنظیمی، خطر آسیب دیدن بلبرینگ و توقف ها در حین کار را کاهش می دهد؛ زیرا از اصطکاک بیش از حد و سایش نامتقارن جلوگیری می کند.
- دوام و عمر طولانی: رولبرینگ های کروی از مواد با کیفیت بالا و مقاوم در برابر خوردگی ساخته شده که به آن ها امکان می دهد در محیط های سخت به طور مؤثر و برای مدت طولانی کار کنند. توانایی این بلبرینگ ها در تحمل بارهای سنگین، مقاومت در برابر شوک ها و جبران ناهماهنگی بین شفت و بدنه، باعث می شود تا آن ها عمر عملکردی طولانی تری نسبت به بسیاری از دیگر انواع بلبرینگ ها داشته باشند.
- تنوع کاربرد: این یاتاقان ها برای طیف وسیعی از کاربردها از ماشین‌آلات صنعتی سنگین گرفته تا تجهیزات معدنی و صفحات لرزان مناسب هستند. توانایی این رولبرینگ ها در تحمل بارهای شعاعی و محوری و همچنین قابلیت خودتنظیمی، به آن ها امکان می‌دهد در سیستم هایی استفاده شوند که سایر بلبرینگ ها ممکن است به دلیل ناهماهنگی یا پیچیدگی بار ناکارآمد باشند.
- کاهش نیاز به تعمیر و نگهداری: به دلیل ساختار مقاوم و ویژگی‌های خودتنظیمی، رولبرینگ های کروی معمولاً نیاز کمتری به تعمیر و نگهداری نسبت به سایر انواع بلبرینگ ها دارند. توانایی این یاتاقان ها در جبران ناهماهنگی بین شفت و بدنه و همچنین مقاومت در برابر آلودگی، باعث می شود آن ها کمتر دچار خرابی زودرس شوند. همچنین بسیاری از مدل های این بلبرینگ ها شامل ویژگی هایی همانند مهر و موم های یکپارچه یا شیارهای روانکاری هستند که فاصله های تعمیر و نگهداری را بیشتر می کنند.
- مقاومت در برابر شوک و لرزش: رولبرینگ های کروی به طور خاص برای جذب و تحمل سطوح بالای شوک و لرزش طراحی شده اند. طراحی داخلی آنها با دو ردیف غلتک و مسیر غلتشی کروی، نیروهای ضربه ای را به طور یکنواخت توزیع کرده و خطر آسیب یا تغییر شکل را به حداقل می رساند. این ویژگی آن ها را به گزینه ای بسیار مناسب برای استفاده در ماشین آلات لرزان، خردکن ها و سایر تجهیزاتی که تحت بارهای دینامیکی قرار دارند، تبدیل می کند.
معایب رولبرینگ کروی
- هزینه بالاتر نسبت به یاتاقان های استاندارد: رولبرینگ های کروی معمولاً به دلیل طراحی پیچیده و استفاده از مواد با کیفیت بالا، گران تر از بلبرینگ های توپی یا غلتکی استوانه ای استاندارد هستند. فرآیند ساخت این یاتاقان ها نیاز به مهندسی دقیق و کنترل کیفیت سخت گیرانه دارد تا تراز و توزیع بار به درستی انجام شود.
- سرعت کمتر: اگر چه رولبرینگ های کروی می توانند در سرعت‌های متوسط کار کنند، معمولاً حداکثر سرعت آن ها کمتر از یاتاقان های توپی یا غلتکی استوانه ای است. اصطکاک داخلی بیشتر به دلیل وجود دو ردیف غلتک و طراحی خودتنظیمی، محدودیت هایی را در استفاده آن ها برای کاربردهای با سرعت بالا ایجاد میکند.
- ابعاد بزرگ تر و وزن بالاتر: یاتاقان‌های غلتکی کروی به دلیل ساختار مقاوم و نیاز به جای دادن دو ردیف غلتک، معمولاً بزرگ تر و سنگین تر از سایر انواع یاتاقان ها با ظرفیت بار مشابه هستند. این افزایش ابعاد و وزن می تواند در کاربردهایی که فضا محدود است یا کاهش وزن کلی سیستم اهمیت دارد، یک نقطه ضعف باشد.
- نصب پیچیده تر: نصب رولبرینگ های کروی ممکن است نسبت به انواع ساده تر یاتاقان ها پیچیده تر باشد. تراز دقیق، روانکاری مناسب و روش‌های نصب صحیح برای اطمینان از عملکرد بهینه و طول عمر قطعه ضروری هستند. اشتباه در نصب می تواند مزایای خودتنظیمی را از بین برده و منجر به خرابی زودرس این یاتاقان ها شود. علاوه بر این، برخی از مدل ها ممکن است به ابزارها یا تجهیزات تخصصی نیاز داشته باشند که فرآیند نصب را دشوارتر کند و زمان و تخصص بیشتری نیاز دارد.
- حساسیت به کیفیت روانکاری: بلبرینگ های غلتکی کروی نسبت به کیفیت و یکنواختی روانکاری حساس هستند. روانکاری ناکافی یا آلوده می تواند منجر به افزایش اصطکاک، خوردگی و در نهایت خرابی یاتاقان شود. از آنجا که این یاتاقان ها اغلب در محیط های سخت کار می کنند، حفظ روانکاری مناسب آن ها بسیار مهم است. عدم رعایت این موضوع می‌تواند بسیاری از مزایای طراحی مقاوم آن ها را از بین ببرد.
- نامناسب برای بارهای محوری خالص: با وجود آن که رولبرینگ های کروی می توانند بارهای محوری متوسط را در هر دو جهت تحمل کنند، اما برای تحمل بارهای محوری خالص به اندازه یاتاقان های رانشی کارآمد نیستند. در کاربردهایی که بار اصلی محوری است، استفاده از این یاتاقان ها ممکن است منجر به عملکرد نامطلوب یا کاهش عمر مفید آن ها شود.
اجزای اصلی رولبرینگ کروی
رولبرینگ کروی همانند سایر یاتاقان ها از اجزاء و قسمت هایی تشکیل می شود. در ادامه اجزای اصلی این رولبرینگ را مورد بررسی قرار داده ایم:
حلقه بیرونی
حلقه بیرونی رولبرینگ کروی یک مسیر کروی دارد که اجازه می دهد قطعه بتواند انطباق با ناهمراستایی محور و بدنه را داشته باشد. این سطح کروی باعث می شود غلتک ها بتوانند به طرفین حرکت کنند و بلبرینگ در برابر بارهای سنگین یا انحراف محور خود را تنظیم کند. ساختار مقاوم حلقه بیرونی، پشتیبانی ساختاری ایجاد کرده و نیروهای شعاعی و محوری را به طور یکنواخت توزیع می کند.
حلقه درونی
حلقه درونی بلبرینگ غلتکی کروی دو مسیر دارد که نسبت به محور بلبرینگ زاویه دار هستند. این مسیرها راهنمای حرکت غلتک ها هستند و چرخش نرم را فراهم می کنند. هندسه دقیق حلقه درونی برای تحمل بارهای شعاعی و محوری زیاد طراحی شده و برای محیط های صنعتی سخت مناسب است. طراحی حلقه درونی همچنین نقش مهمی در حفظ تراز غلتک ها، کاهش اصطکاک و حمایت از محور چرخان دارد.
غلتک ها
رولبرینگ های کروی از غلتک های بشکه ای شکل استفاده می کنند که کمی خمیدگی دارند تا با سطح کروی حلقه بیرونی هماهنگ باشند. این غلتک ها معمولاً در یک یا دو ردیف قرار دارند. شکل خاص آن ها باعث می شود تا بتوانند بارهای شعاعی سنگین را تحمل کرده و بارهای محوری را در هر دو جهت بپذیرند.
قفسه نگهدارنده
قفسه نگهدارنده یکی از اجزای مهم یاتاقان های غلتکی کروی است که غلتک ها را در جای خود نگه داشته و فاصله و تراز یکنواخت بین آن ها را حفظ می کند. این قطعه از تماس غلتک ها با هم جلوگیری کرده و اصطکاک و خوردگی را کاهش می دهد. قفسه همچنین غلتک ها را هنگام حرکت روی مسیرها هدایت می کند تا چرخش، روان و کارآمد باشد.
کاربردهای رولبرینگ کروی
رولبرینگ های کروی کاربردهای زیادی در دستگاه ها و ماشین آلات مختلف دارند که در ادامه به برخی از این کاربردها برای آشنایی بیشتر اشاره کرده ایم:
تجهیزات معدنی
رولبرینگ های کروی در تجهیزات معدنی همانند سنگ شکن ها، نقاله ها و صفحات ویبره کاربرد فراوان دارند. توانایی این قطعات در تحمل بارهای شعاعی و محوری سنگین همراه با خاصیت خودتنظیمی، آنها را برای استفاده در محیط های سخت معدنی که بارهای ضربه ای و ناهمراستایی محور در آن ها رایج است، ایده‌آل می کند.
ماشین آلات ساختمانی
در ماشین‌آلات ساختمانی همانند بیل مکانیکی، جرثقیل و بولدوزر، یاتاقان های غلتکی کروی پشتیبانی قدرتمندی برای قطعات دوار در شرایط سخت کاری فراهم می کنند. ظرفیت بالای تحمل بار و مقاومت در برابر آلودگی باعث عملکرد روان این قطعات حتی در محیط‌های پرگرد و خاک و لرزان می شود.
توربین های بادی
در توربین های بادی از رولبرینگ های کروی در محورهای اصلی و جعبه دنده ها استفاده می شود تا بارهای متغیر و ناهمراستایی ناشی از نیروهای باد را تحمل کنند. این یاتاقان ها بارهای شعاعی و محوری ایجاد شده توسط تیغ ه‌های دوار را پشتیبانی کرده و تولید انرژی پایدار و کارآمد را فراهم می کنند.
کارخانه های کاغذسازی
رولبرینگ های کروی در تجهیزات کارخانه های کاغذسازی که غلتک ها و سیلندر های بزرگ را پشتیبانی می کنند، اهمیت دارند. توانایی تحمل بارهای زیاد و جبران انحراف محور برای حفظ تراز دقیق و عملکرد روان دستگاه‌ها بسیار مهم است. این موضوع باعث بهبود کیفیت محصول و کاهش فرسایش تجهیزات در کارخانه های تولید کاغذ میشود.
سیستم های پیشرانه دریایی
سیستم های پیشرانه دریایی همانند محور پروانه کشتی و جعبه دنده ها از رولبرینگ های کروی برای تحمل بارهای سنگین و ناهمراستایی ناشی از خم شدن بدنه و حرکت موج استفاده می کنند. این یاتاقان ها عملکرد قابل اعتماد در شرایط دشوار دریایی را فراهم کرده و به ایمنی و کارایی کشتی ها در طول دوره های سرویس طولانی مدت کمک می کنند.
کارخانه های فولادسازی
در کارخانه‌های فولادسازی از بلبرینگ های غلتکی کروی در نوردها، ماشین های ریخته گری پیوسته و نقاله ها استفاده می شود. این یاتاقان ها برای تحمل بارهای شدید، دماهای بالا و آلودگی‌های محیط تولید فولاد قطعات بسیار مناسبی هستند. ساختار مقاوم و قابلیت خودتنظیمی آن ها از خرابی های ناگهانی جلوگیری کرده و عملکرد پیوسته و با سرعت بالا را پشتیبانی می کنند.
جعبه دنده های صنعتی
یاتاقان های غلتکی کروی جزء اساسی جعبه دنده های صنعتی هستند که بارهای شعاعی و محوری ناشی از چرخ دنده ها و محور را تحمل می کنند. قابلیت خودتنظیمی آنها خطاهای نصب و انحراف محور را جبران کرده و انتقال قدرت روان را تضمین میکند؛ همچنین خطر خرابی جعبه دنده را کاهش می دهد.
ماشین آلات کشاورزی
تجهیزات کشاورزی همانند تراکتورها و کمباین ها از رولبرینگ های کروی استفاده می کنند؛ زیرا این قطعات توانایی تحمل بارهای سنگین و تحمل ناهمراستایی ناشی از زمین ناهموار را دارند. این یاتاقان ها دوام و اطمینان ماشین آلات کشاورزی را افزایش داده و نیاز به تعمیرات آن ها را کاهش می‌دهند.
کلام آخر
رولبرینگ های کروی در دستگاه ها و ماشین آلات مدرن، قطعاتی بسیار ضروری هستند و ترکیبی از ظرفیت بار بالا، قابلیت خودتنظیمی و دوام طولانی را ارائه می کنند. اجزای اصلی این یاتاقان ها با یکدیگر، بارهای شعاعی و محوری را حتی در شرایط ناهمراستایی شدید تحمل می کنند. این ویژگی ها، بلبرینگ های غلتکی کروی را برای کاربردهای سخت در معادن، ساخت و ساز، انرژی بادی و غیره ایده آل می سازند. با کاهش نیاز به تعمیرات و توانایی تحمل شرایط سخت کاری، این یاتاقان ها قابلیت اطمینان تجهیزات و بهره وری عملکردی آن ها ا افزایش می دهند.
