لینیر گاید که به آن سیستم ریل و واگن نیز گفته می شود، قطعه ای مکانیکی بوده که برای ایجاد حرکت خطی دقیق، نرم و با اصطکاک کم در مسیر از پیش تعیین شده طراحی شده است. این سیستم عمدتاً از دو بخش اصلی تشکیل شده است: ریل (یک مسیر ثابت و با دقت ماشین کاری شده) و واگن یا بلوک (یک قطعه متحرک که روی ریل حرکت می کند). واگن شامل عناصر غلتشی همانند توپ ها یا غلتک هایی است که داخل آن گردش کرده و امکان حرکت نرم با اصطکاک بسیار کم و ظرفیت بار بالا را فراهم می کنند.
مشاوره تخصصی خرید انواع لینیر گاید؛ همین حالا تماس بگیرید:
لینیر گاید چیست؟
ریل و واگن های خطی یک بخش حیاطی و مهم از سیستم های حرکت خطی است که برای ارائه حرکت روان، دقیق و کم اصطحکاک در امتداد یک محور خطی طراحی شده است ریل و واگن ها معمولا از یک ریل و یک واگن تشکیل شده اند که عناصر غلطشی مانند ساچمه های گرد و یا استوانه ای حرکت بین ریل و واگن را آسان میکند.
بلبرینگ های خطی برای تحمل بار یک واگن در حین حرکت در امتداد یک محور واحد ساخته میشود و یک رابط کم اصطحکاک برای حرکت بدون لقی روی ریل های راهنما استفاده میشود در یک سیستم راهنما خطی واگن در یک مسیر مستقیم و یا منحنی در امتداد ریل راهنما حرکت میکند؛ ریل و واگن ها دارای دقت بالا در حرکت، نصب پایدار و حرکت روان هستند.
مجموع بلبرینگ هی خطی و ریل واگن ها گسترده ترین و پیچیده ترین گروه را در طیف سیستم های انتقال نیرو دارند، آنها در جایی استفاده میشوند که سیستم های هدایت خطی با ظرفیتحمل بار بالا و اصطحکام بالا باید بار های سنگین را با دقت و در حرکت با موقعیت ثابت و همچنین اصطحکاک کم جابجا کند.
اجزای اصلی لینیر گاید
- ریل خطی: یک مسیر سخت کاری شده و دقیق که مسیر خطی واگن را فراهم میکند.
- بلبرینگ خطی: عنصر متحرکی که بار را تحمل میکند و حرکت در امتداد ریل را تسهیل میکند این اجزا میتواند بلبرینگ یا رولبرینگ باشد.
- واگن: واگن ها به قطعه ای که نیاز به حرکت خطی دارد متصل شده و در امتداد ریل حرکت میکند.
مشخصات فنی لینیر گاید
در این قسمت به مشخصات فنی لینیر گاید اشاره کرده ایم:
- اجزاء: ریل، واگن (یا بلوک)، عناصر غلتشی (توپ یا غلتک)، آب بندها و سیستم های روانکاری.
- جنس: ریل ها معمولاً از فولاد سخت شده برای مقاومت در برابر خوردگی و دوام ساخته می شوند؛ واگن ها نیز از فولاد سخت ساخته شده و ممکن است شامل آب بند و سیستم های روانکاری باشند.
- ظرفیت بار: به دلیل تماس سطحی بین توپ ها یا غلتک ها و مسیرهای حرکت، لینیر گاید می تواند بارهای بسیار بالایی را تحمل کند؛ معمولاً این میزان حدود ۱۳ برابر بیشتر از بوش های خطی با تماس نقطه ای است.
- حرکت: عناصر غلتشی داخل واگن گردش کرده و حرکت خطی نامحدود روی طول ریل را ممکن می سازند.
- دقت و سختی: لینیر گاید دقت بالا، تکرارپذیری و سختی لازم را فراهم می کند که برای ماشین های CNC، رباتیک و اتوماسیون بسیار ضروری است.
- اصطکاک: عناصر غلتشی اصطکاک کمتری نسبت به راهنماهای لغزشی دارند که منجر به حرکت سبک تر و کاهش خوردگی و ساییدگی می شود.
- طول مسیر: طول مسیر می تواند به اندازه طول ریل باشد؛ زیرا توپ ها یا غلتک ها به طور مداوم گردش می کنند.
- مقاومت در برابر شرایط محیطی: بسته به نوع طراحی و متریال، لینیر گاید می تواند در برابر گرد و غبار، رطوبت و آلودگی ها مقاوم باشد و برخی از مدل ها سیستم خودروانکاری یا بدون نیاز به نگهداری را دارند.

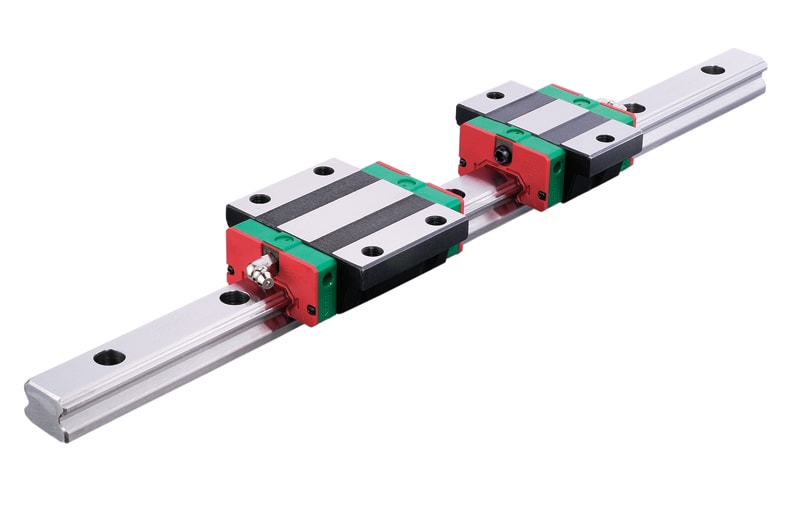

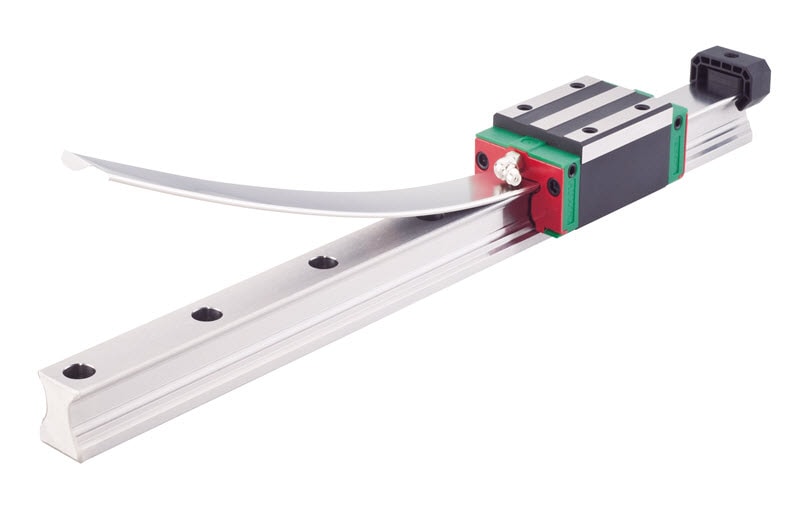

انواع مدل های لینیر گاید
لینیر گاید شامل مدل های مختلفی می شود که هر کدام از نظر ساختار، عملکرد و قیمت با یکدیگر تفاوت دارند. در زیر به این مدل ها اشاره کرده ایم:
انواع ریل و واگن
بلبرینگ های راهنمای خطی که برای حرکت خطی در کاربردهای مختلف ضروری هستند، در درجه اول به دو دسته تقسیم میشوند.
ریل و واگن های ساده و ریل و واگن های غلطشی، واگن های ساده که به عنوان ریل و واگن های کشویی نیز شناخته میشوند طراحی ساده تری ارائه میدهند در حالی که واگن های غلطشی مانند ریل و واگن های ساچمه ای و غلطکی اصطحکاک کم تر و دقت بالاتری ارائه میدهند.
- بلبرینگ های خطی ساده(واگن های کشویی) این بلبرینگ های خطی از حرکت لغزشی بین سطح واگن و ریل استفاده میکنند.انها عموما ارزان تر هستند و میتوانند مقداری ناهم ترازی را تحمل کنند. اما اصطحکاک بیشتری دارند و به روان کاری بیشتری نیاز دارند.
- بلبرینگ های خطی با عنصر غلطشی (واگن های غلطشی) این واگن ها از عناصر غلطشی (کروی یا غلطکی) برای به حداقل رساندن اصطحکاک بین قطعات متحرک استفاده میکنند.
- بلبرینگ های خطی ساچمه ای: این نوع واگن ها معمولا مورد استفاده قرار میگیرند و ظرفیت بار و سرعت خوبی ارائه میدهند آنها اغلب بر اساس نوع ریلی که روی ان سوار میشوند طبقه بندی میشوند.
- بلبرینگ های خطی غلطکی، واگن هایی که دارای ساچمه غلطکی هستند ظرفیت بار بالاتری نسبت به واگن های ساچمه ای ارائه میدهند اما ممکت است سرعت کم تری را ارائه دهند.
- بلبرینگ های خطی غلطک سوزنی: نوعی واگن غلطکی با ساچمه های سوزنی است که اغلب برای کاربردهای بار بالا و دقیق استفاده میشود.
کاربرد ریل و واگن
- صنعت تولید: ماشین‌های CNC، رباتیک و خطوط مونتاژ
- هوافضا و دفاع: سیستم‌های موقعیت‌یابی، موشک‌های هدایت‌شونده و قطعات هواپیما
- تجهیزات پزشکی: دستگاه‌های تصویربرداری، ربات‌های جراحی و تجهیزات توانبخشی
نحو کارکرد لینیر گاید
بلبرینگ خطی معمولا با عناصر غلطشی درون واگن قرار میگیرد وقتی واگن حرکت میکند اجزای غلطشی که از ساچمه های گرد و یا استوانه ای تشکیل شده اند در امتداد ریل حرکت میکنند و اصطحکاک را به حداقل میرساند و امکان حرکت خطی نرم و دقیقی را فراهم میکند؛ ریل ها معمولا از آلیاژ فولاد ساخته میشوند و ممکن است برای افزایش دوام دارای شیار های سخت کاری شده باشند.
خرید لینیر گاید
در خرید لینیر گاید باید به نکاتی توجه کنید تا محصولی که خریداری می کنید، عملکرد مناسب و طول عمر بالایی داشته باشد. این نکات شامل موارد زیر می شوند:
- توجه به نیازهای کاربردی: ظرفیت بار، سرعت، دقت، شرایط محیطی و محدودیت های فضایی را در نظر بگیرید.
- نوع راهنما: بر اساس نیاز خود از نوع توپ دار، غلتکی، مینیاتوری یا کم‌پ روفیل انتخاب کنید.
- کیفیت و برند: برندهای معتبری از قبیل هایوین، THK و تامسون محصولات قابل اعتماد با پشتیبانی فنی عرضه می کنند.
- سفارشی سازی: برخی کاربردها ممکن است نیاز به ابعاد خاص، پوشش های ویژه یا سیستم های روانکاری خاص داشته باشند.
- پشتیبانی فروشنده: دسترسی به داده های فنی، راهنمای نصب و خدمات پس از فروش مهم است.
با توجه به نکات گفته شده چنانچه نیاز به خرید لینیر گاید در نوع اصل و باکیفیت را دارید، می توانید قطعه مورد نظر را از وب سایت خلیج بلبرینگ به طور مستقیم از واردکننده خریداری کنید.
نحوه انتخاب لینیر گاید (ریل و واگن)
برای انتخاب رسل و واگن های مناسب عواملی مانند ظرفیت بار ، دقت مورد نیاز ، شرایط محیطی و فضای موجود را در نظر بگیرید ، نوع حرکت مورد نیاز و سرعت شتاب
را نیز تعیین کنید همچنین عمر مفید مورد انتظار و هرگونه شوک و یا لرزش احتمالی را در نظر بگیرید.(اضافه بشه که برای دریافت مشاوره تخصصی تماس بگیرن)
انتخاب لینیر
- ظرفیت بار: حداکثر وزنی که ریل باید تحمل کند، شامل بارهای استاتیک و دینامیک را ارزیابی کنید.
- دقت: دقت مورد نیاز برای کاربرد را در نظر بگیرید. درجه‌های دقت مختلفی از استاندارد تا دقت بالا در دسترس هستند.
- شرایط محیطی: اگر کاربرد شامل محیط‌های خشن (مانند مرطوب، پر گرد و غبار، دمای بالا) است، ریل با محافظت و مواد مناسب (مانند فولاد ضد زنگ) انتخاب کنید.
- محدودیت‌های فضا: فضای موجود برای سیستم ریل خطی، از جمله طول، عرض و ارتفاع را ارزیابی کنید.
- نوع حرکت: نوع حرکت مورد نیاز (مانند خطی، چرخشی یا ترکیبی) را تعیین کنید.
- سرعت و شتاب: سرعت و شتاب مورد نیاز قطعات متحرک را در نظر بگیرید تا مطمئن شوید که ریل میتواند نیروهای دینامیکی را تحمل کند.
- عمر مفید: طول عمر مورد انتظار کاربرد را تخمین بزنید و ریل با دوام مربوطه را انتخاب کنید.
- پیش بارگذاری: تصمیم بگیرید که آیا پیش بارگذاری برای سختی و دقت لازم است یا خیر. پیش بارگذاری میتواند استحکام را بهبود بخشد و لقی را کاهش دهد، اما همچنین میتواند اصطکاک را افزایش دهد.
انتخاب گاید
نوع ریل خطی مناسب را انتخاب کنید:
- ریل‌های پروفیلی: این ریل‌ها همه‌کاره هستند و ظرفیت بار و دقت بالایی ارائه میدهند. آنها شامل یک ریل و یک کالسکه با عناصر غلتشی (گوی یا غلتک) هستند.
- ریل‌های بلبرینگی: مناسب برای کاربردهایی که نیاز به حرکت خطی روان و دقیق با بارهای متوسط دارند.
- ریل‌های غلتکی: ظرفیت بار بالاتری نسبت به ریل‌های بلبرینگی ارائه میدهند و برای کاربردهای سنگین مناسب هستند.
- ریل‌های کشویی: نوع ساده‌تری از ریل‌های خطی، که اغلب برای حرکت خطی اولیه با الزامات دقت پایین‌تر استفاده میشود.
نکات مهم هنگام نصب و راه اندازی
نصب و راه‌اندازی را در نظر بگیرید:
- سطوح نصب: اطمینان حاصل کنید که سطوح نصب صاف، موازی و عمود بر جهت حرکت هستند.
- هم‌ترازی:هم‌ترازی مناسب ریل برای عملکرد و دقت بهینه بسیار مهم است.
- ارزیابی و تأیید:ظرفیت بار استاتیک و دینامیک:
- ظرفیت بار استاتیک و دینامیک ریل انتخاب شده را محاسبه کرده و آن را با الزامات کاربرد مقایسه کنید.
- محاسبه عمر مفید:عمر مفید مورد انتظار را بر اساس بار، سرعت و سایر عوامل تخمین بزنید.
- ضرایب ایمنی: ضرایب ایمنی مناسب را برای در نظر گرفتن عدم قطعیت‌ها و اضافه بارهای احتمالی اعمال کنید.
- پیش‌بار: پیش‌بار مناسب را برای الزامات سختی و دقت انتخاب کنید.
با در نظر گرفتن دقیق این عوامل، می‌توانید مناسب‌ترین ریل خطی را برای کاربرد خاص خود انتخاب کنید.
قیمت ریل و واگن لینیر گاید
قیمت لینیر گاید در بازار به فاکتورهای مختلفی بستگی دارد که در زیر به آن ها اشاره کرده ایم:

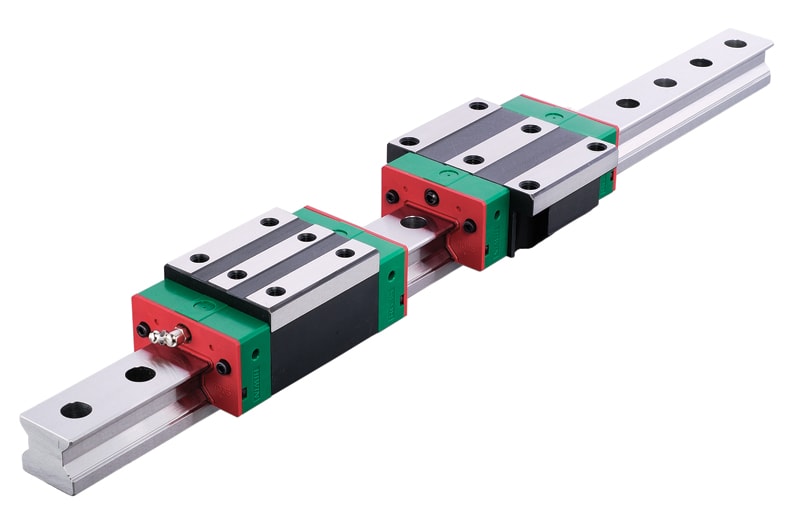

- نوع و مدل: ریل های غلتکی مثلاً سری (RG) به دلیل ظرفیت بار بالاتر و پیچیدگی بیشتر معمولاً گران تر از نوع توپ دار هستند.
- اندازه و ظرفیت بار: ریل ها و واگن های بزرگ تر با ظرفیت بار بالاتر به دلیل متریال بیشتر و دقت ساخت بالاتر قیمت بالاتری نیز دارند.
- جنس متریال و عملیات حرارتی: فولاد سخت شده، پوشش های ضد خوردگی و عملیات سطحی ویژه، قیمت ریل و واگن را افزایش می دهند.
- درجه دقت: درجه های دقت بالاتر مثلاً (C5) ، C3)) نیازمند تلرانس های ساخت دقیق تر بوده و گران تر هستند.
- طول ریل: ریل های بلندتر به دلیل متریال و ماشین کاری بیشتر قیمت بالاتری دارند.
- ویژگی های اضافی: ویژگی هایی همچون آب بندها، سیستم های روانکاری و طراحی بدون نیاز به نگهداری، باعث افزایش قیمت محصول می شوند.
- برند و محل ساخت: محصولات برندهای معتبر با کیفیت تضمین شده معمولاً قیمت بالاتری دارند.
- حجم خرید: سفارشات عمده ممکن است قیمت هر واحد را کاهش دهند.
لازم به ذکر است که قیمت های درج شده برای ریل و واگن در وب سایت خلیج بلبرینگ همگی به روز هستند و باید در موقع خرید این محصول به این نکته توجه کنید.
معروف ترین برندهای لینیر گاید
چندین برند مشهور در بازار بلبرینگ های خطی تسلط دارند برخی از شناخته شده ترین و معتبر ترین آنها عبارتند از INA ، IKO ، HIWIN ، THK و NSK این شرکت های تولید کننده
بلبرینگ های خطی و ریل واگن ها به دلیل کیفیت، دقت و نو اوری در فناوری حرکت خطی شناخته شده اند:
- INA :INA یک برند آلمانی از زیر مجموعه گروه صنعتی بزرگ schaeffler میباشد ;که به دلیل مهندسی دقیق آلمانی و مواد اولیه فوق العاده با کیفیت یک برند بسیار قابل آعتماد میباشد.
- THK: یک شرکت ژاپنی است که در توسعه و تجاری سازی راهنمای های حرکت خطی پیش گام است آنها به دلیل سهم خود در بهبود دقت سرعت و دقت در اتوماسیون صنعتی شناخته شده اند
- HIWIN: هایون مستقر در تایاون در تجهیز ماشین آلات صتعتی از جمله سیستم های حرکت خطی تخصص دارد، HIWIN بازیگر اصلی در بازار جهانی لینیر گایدها است.
- IKO: آی کی او یکی از تولید کنندگان ژاپنی است که به دلیل رولبرینگ های سوزنی با کیفیت بالا بلبرینگ های خطی غلطشی و غلطکی حرکت خطی شناخته شده است.
- NSK: ان اس کا اولین شرکتی در ژاپن بود که بلبرینگ های خطی را طراحی و تولید کرد برند NSK به دلیل دقت و قابلیت اطمینان بالا در جهان شناخته شده است.
کلام آخر

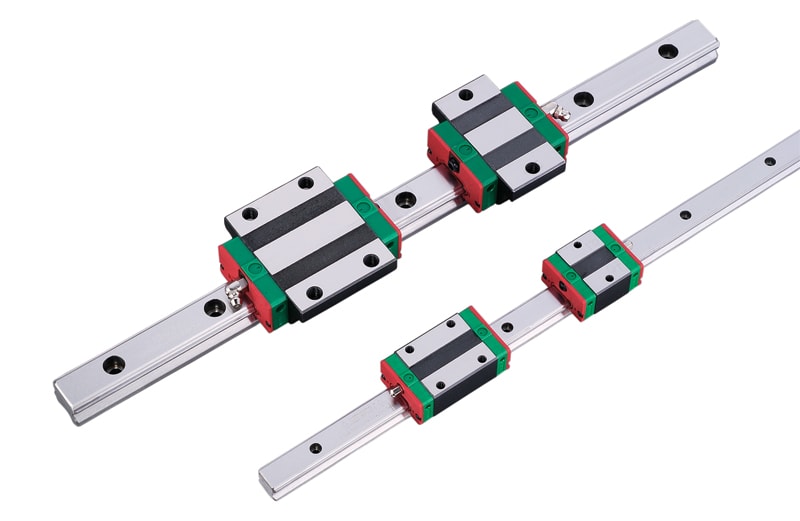

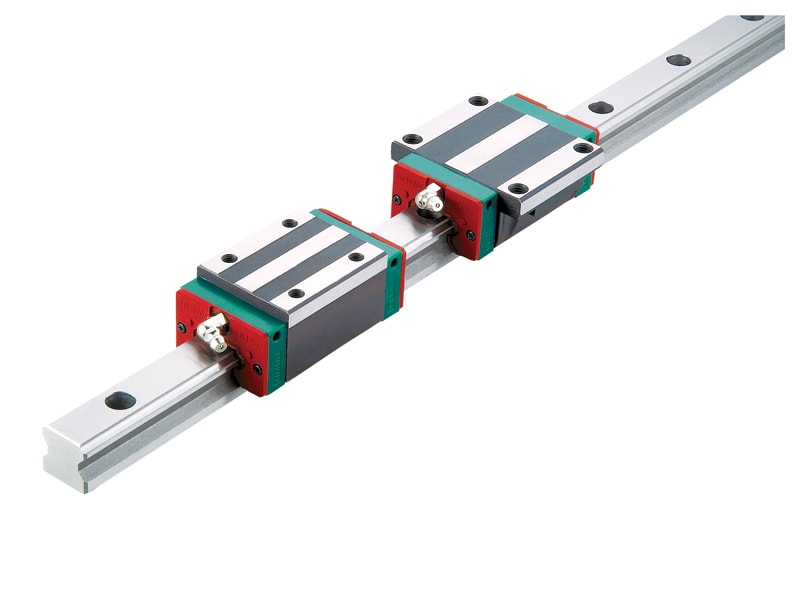

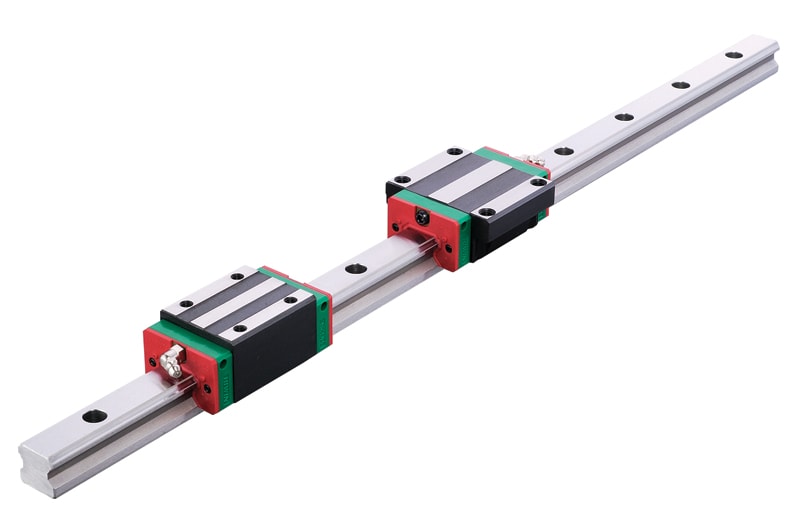

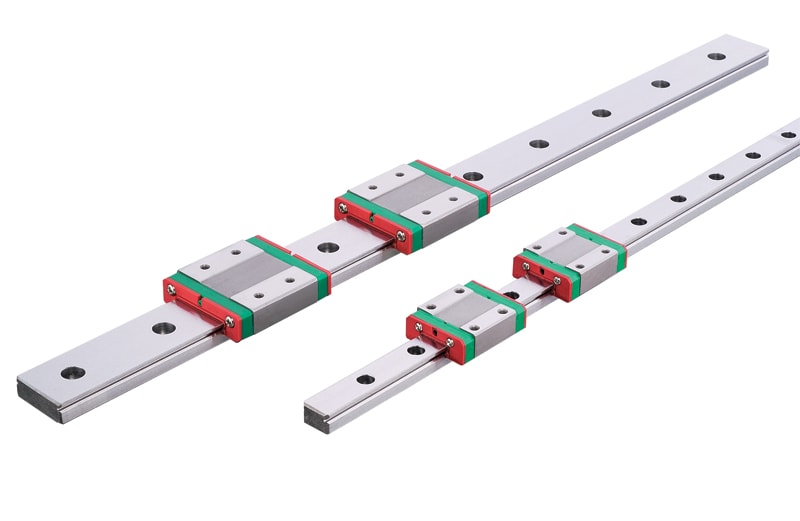

لینیر گاید (ریل و واگن) یک سیستم مکانیکی دقیق است که حرکت خطی نرم و با اصطکاک کم را فراهم می کند. این سیستم از ریل فولادی سخت شده و واگنی با توپ ها یا غلتک های گردش کننده تشکیل می شود. برندهای معتبری از جمله هایوین انواع مختلفی از این محصول از جمله HG (بار بالا)، EG (اقتصادی)، RG (غلتکی)، QH (جمع و جور) SR مینیاتوری، (MG) کم پروفیل و EGW (ریل پهن) را عرضه می کنند که هر کدام برای نیازهای صنعتی خاص مناسب هستند. به هنگام خرید این محصول، باید فاکتورهایی همانند میزان بار، دقت، محیط و بودجه خود را در نظر بگیرید. شما با خرید لینیر گاید از وب سایت خلیج بلبرینگ می توانید به محصولی اصل و باکیفیت بالا دسترسی پیدا کنید.
