برای انتخاب بهترین بلبرینگ بر اساس بار، باید اول جهت و شدت نیروهای شعاعی و محوری روی شفت دستگاه را محاسبه کنید. اگر قطعه غلتشی را متناسب با نوع تنشهای مکانیکی سیستم انتخاب نکنید، اصطکاک بسیار زیاد و در نتیجه عمر مفید تجهیزات کاهش پیدا میکند.
برای همین در این مقاله به سراغ راهنمای انتخاب بلبرینگ بر اساس نوع بار رفتیم و به شما میگوییم که چگونه بر اساس جهت اعمال بار، سرعت دوران و شرایط کاری، بهترین قطعه را برای حفظ راندمان سیستم خود انتخاب کنید. پس تا انتها همراه ما باشید.

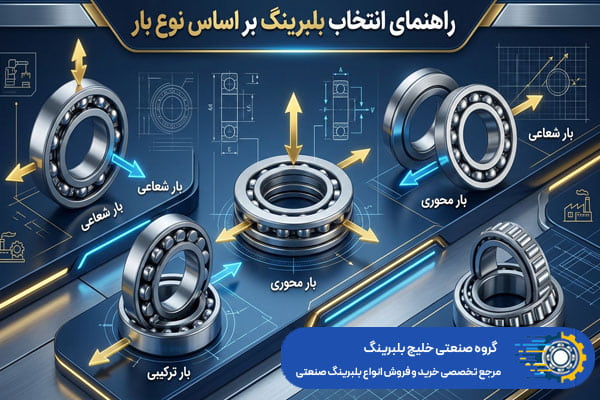

انواع بار وارد بر بلبرینگ کداماند؟
در انتخاب بلبرینگ بر اساس نوع بار، باید بدانید که شفتها در حین کارکرد، نیروها را در سه جهت اصلی به تکیهگاهها منتقل میکنند:
- بار شعاعی (عمود بر محور شفت)
- بار محوری (موازی با محور شفت)
- بار ترکیبی (حاصلجمع بردارهای شعاعی و محوری)
زاویه تماس ساچمهها با رینگها و ساختار داخلی آنها، مستقیماً برای مهار یکی از این سه نوع بار طراحی میشود. برای درک بهتر عملکرد قطعات غلتشی در برابر این نیروها، به جدول زیر توجه کنید:
| نوع بار | جهت اعمال نیرو | نوع قطعه غلتشی مناسب | کاربرد رایج در تجهیزات صنعتی |
|---|---|---|---|
| بار شعاعی (Radial) | زاویه ۹۰ درجه (عمود بر محور شفت) | رولبرینگ استوانهای، بلبرینگ شیار عمیق | نوار نقالهها، فنهای صنعتی و پمپهای سانتریفیوژ |
| بار محوری (Axial) | زاویه ۰ درجه (موازی با محور شفت) | بلبرینگ کفگرد، رولبرینگ استوانهای کفگرد | گیربکسهای حلزونی، جکهای بالابر و اکسترودرها |
| بار ترکیبی (Combined) | مورب (زاویهدار نسبت به محور) | بلبرینگ تماس زاویهای، رولبرینگ مخروطی | اسپیندلهای ماشینکاری، چرخها و پمپهای سنگین |
در این بین، نوع طراحی داخلی و متریال به کار رفته در ساچمهها و قفسه، مستقیماً روی توانایی تحمل بار و همچنین هزینه نهایی قطعه تأثیر میگذارد. اگر میخواهید برآوردی از قیمتها داشته باشید، پیشنهاد میکنیم به صفحه قیمت بلبرینگ صنعتی برید تا انواع برندها و محصولات اورجینال را ببینید.
بلبرینگ مناسب برای بار شعاعی چیست؟
بلبرینگ مناسب بار شعاعی قطعهای است که نیروهای عمود بر شفت را به بهترین شکل دفع کند و مانع از لرزش آن در سرعتهای بالا شود. بلبرینگهای شیار عمیق اولین و رایجترین انتخاب برای مهار بارهای شعاعی متوسط تا دورهای بسیار بالا (تا ۳۰,۰۰۰ دور بر دقیقه در سایزهای کوچک) هستند.
این قطعات اصطکاک بسیار پایینی تولید میکنند و در تجهیزاتی مانند الکتروموتورها کاربرد زیادی دارند. برندهایی مانند SKF، FAG و KOYO این قطعات را با دقت بالا و قفسههای مقاوم تولید میکنند. اگر شفت دستگاه شما تحت بارهای شعاعی قرار دارد اما به دلیل طول زیاد یا تنشهای متوالی دچار ناهمراستایی و خمش میشود، باید به سراغ بلبرینگهای خودتنظیم بروید.
این قطعات انحراف زاویهای شفت را (معمولاً بین ۱.۵ تا ۳ درجه) خنثی میکنند و اجازه نمیدهند فشار مضاعفی به پوسته دستگاه منتقل شود. تولیدات برندهایی مثل NACHI و NTN در این دسته، مقاومت بسیار بالایی در برابر شوکهای شعاعی لحظهای دارند.
برای مهار بارهایی که بهموازات شفت وارد میشوند، باید از بلبرینگهای کفگرد استفاده کنید. ساختار این قطعات بهگونهای طراحی شده است که واشرهای شیاردار آنها نیروی محوری را در یک یا دو جهت دریافت میکنند. باید توجه داشته باشید که این قطعات بههیچوجه توانایی تحمل بار شعاعی را ندارند و در صورت اعمال نیروی جانبی، ساچمهها بهسرعت از شیار خارج میشوند.
قطعاتی که بارهای محوری شدید را مهار میکنند، به دلیل تماس مستقیم و پیوسته ساچمهها با واشرها در یک سطح صاف، حرارت بالایی تولید میکنند و سرعت دورانی مجاز آنها نسبت به مدلهای شعاعی بسیار کمتر است. برای دفع این حرارت و جلوگیری از سایش ساچمهها، باید از روغنها یا گریسهای استاندارد با ویسکوزیته مناسب استفاده کنید. برای دیدن این روانکنندهها و انتخاب محصول مناسب با شرایط دمایی تجهیزات، میتوانید به صفحه خرید روان کننده صنعتی سر بزنید.
انتخاب بلبرینگ بر اساس میزان بار و سرعت دوران
در انتخاب قطعات غلتشی، علاوه بر جهت نیرو، باید شدت بار واردشده و سرعت دورانی شفت را هم بهدقت محاسبه کنید. نوع تماس ساچمهها با رینگ داخلی و خارجی (نقطهای یا خطی) تعیین میکند که قطعه شما تا چه حد میتواند تنشهای مکانیکی را در دورهای بالا تحمل کند.
اگر تجهیزات شما (مانند گیربکسهای سنگین یا سنگشکنها) تحت بارهای فوقسنگین قرار دارند، باید از خرید رولبرینگ اصل استفاده کنید. غلتکهای استوانهای یا مخروطی به دلیل ایجاد تماس خطی، سطح اتکای بیشتری فراهم میکنند و ظرفیت تحمل بار دینامیکی بالاتری دارند.
اما همین سطح تماس بیشتر، اصطکاک و حرارت بالاتری تولید میکند و در نتیجه سرعت مجاز آنها پایینتر است. در مقابل، اگر شفت دستگاه شما با سرعت بسیار بالا (مانند اسپیندلهای CNC) میچرخد، باید به سراغ بلبرینگها بروید. تماس نقطهای ساچمههای کروی اصطکاک را به حداقل میرساند و به شفت اجازه میدهد بدون داغ کردن بیش از حد، به دورهای بالا برسد.
برای مقایسه دقیقتر رفتار مکانیکی این قطعات، جدول زیر رابطه بین نوع بار، محدوده سرعت و ظرفیت باربری را (بر اساس قطر داخلی حدودی ۵۰ میلیمتر) نشان میدهد:
| نوع بار غالب | حداکثر سرعت دورانی مجاز در روغن (RPM) | محدوده ظرفیت تحمل بار دینامیکی (kN) | بلبرینگ/رولبرینگ پیشنهادی برای شفت |
|---|---|---|---|
| شعاعی (متوسط) + سرعت بالا | ۱۲,۰۰۰ تا ۱۵,۰۰۰ | ۱۴ تا ۳۵ | بلبرینگ شیار عمیق |
| شعاعی (فوقسنگین) + سرعت پایین | ۵,۰۰۰ تا ۶,۵۰۰ | ۶۰ تا ۱۲۰ | رولبرینگ استوانهای |
| محوری (سنگین) + سرعت پایین | ۲,۵۰۰ تا ۳,۵۰۰ | ۴۰ تا ۸۵ | بلبرینگ کفگرد |
| ترکیبی (شعاعی و محوری) + سرعت متوسط | ۷,۰۰۰ تا ۹,۰۰۰ | ۵۰ تا ۹۵ | رولبرینگ مخروطی |
در تجهیزات سنگین، گاهی شفت علاوه بر قطعات غلتشی داخلی، به پوستههای نگهدارنده خارجی و مستحکمی نیاز دارد تا ارتعاشات کوبنده بهطور کامل خنثی شود. این پوستهها که معمولاً از چدن یا فولاد ریختهگری ساخته میشوند، شفت را در موقعیت خود تثبیت میکنند.
برندهای معتبری مانند ASAHI و FYH این محفظهها را با بالاترین کیفیت روانه بازار میکنند. اگر شفت دستگاه شما تحت بارهای شدید و لرزشهای متوالی قرار دارد، میتوانید برای تکمیل سیستم تعلیق خود به صفحه خرید یاتاقان صنعتی در سایت ما بروید. در این صفحه انواع محفظه از برندهای مختلف را میبینید و میتوانید محفظه متناسب با سایز شفت خود را سفارش دهید.
نتیجهگیری
انتخاب بلبرینگ بر اساس نوع بار، کلیدیترین قدم برای جلوگیری از توقفهای ناگهانی و افزایش عمر مفید تجهیزات صنعتی است. برای بارهای عمود بر شفت باید به سراغ مدلهای شعاعی (مثل شیار عمیق و رولبرینگ استوانهای) بروید و برای نیروهای موازی با شفت، مدلهای کفگرد را انتخاب کنید.
در سیستمهای پیچیدهتر که با نیروهای ترکیبی درگیر هستند، قطعات مخروطی و تماس زاویهای بهترین عملکرد را از خود نشان میدهند. با محاسبه دقیق میزان بار، سرعت دوران و استفاده از روانکارهای استاندارد، میتوانید راندمان خط تولید خود را به بالاترین سطح ممکن برسانید.
گروه صنعتی خلیج بلبرینگ با بیش از ۲۰ سال سابقه و تجربه در زمینه واردات و فروش انواع قطعات غلتشی، در تمام مراحل انتخاب و خرید در کنار شماست. کارشناسان ما آمادهاند تا با ارائه مشاوره فنی و تخصصی رایگان، به شما کمک کنند تا بهترین و مطمئنترین قطعه را متناسب با نیاز و شرایط کاری دستگاه خود تهیه کنید.
سؤالات متداول
چگونه بلبرینگ مناسب را بر اساس نوع بار انتخاب کنیم؟
اگر نیروی اصلی عمود بر شفت است (بار شعاعی)، از بلبرینگهای شیار عمیق یا رولبرینگهای استوانهای استفاده کنید. اگر نیرو به موازات شفت وارد میشود (بار محوری)، بلبرینگهای کفگرد بهترین انتخاب هستند. برای سیستمهایی که هر دو نیرو را همزمان وارد میکنند (مثل چرخدندههای مارپیچ)، باید رولبرینگهای مخروطی یا تماس زاویهای را روی شفت مونتاژ کنید.
بلبرینگ تماس زاویهای برای چه نوع باری مناسب است؟
این قطعات منحصراً برای مهار بارهای ترکیبی (شعاعی و محوری بهصورت همزمان) طراحی شدهاند. طراحی نامتقارن رینگها و زاویه تماس ساچمهها (معمولاً بین ۱۵ تا ۴۰ درجه) به این قطعه اجازه میدهد تا نیروهای محوری را در یک جهت بهخوبی دفع کند. هرچه زاویه تماس در این قطعات بزرگتر باشد، ظرفیت تحمل بار محوری آنها افزایش مییابد؛ به همین دلیل در پمپهای سنگین و کمپرسورها کاربرد فراوانی دارند.
آیا استفاده از بلبرینگ شیار عمیق برای بارهای محوری مجاز است؟
بله، اما فقط برای بارهای محوری بسیار سبک و سرعتهای بالا. بلبرینگهای شیار عمیق ذاتاً برای تحمل بارهای شعاعی طراحی شدهاند، اما به دلیل عمق شیار رینگها، میتوانند درصد بسیار کمی از نیروهای محوری را نیز مهار کنند. اگر نیروی محوری دستگاه شما متوسط یا سنگین است، استفاده از این قطعات باعث فشرده شدن بیش از حد ساچمهها به لبه شیار، افزایش شدید اصطکاک و در نهایت متلاشی شدن قفسه میشود. در این حالت باید از قطعات تماس زاویهای یا مخروطی استفاده کنید.
