رولبرینگ کف گرد

برای تحمل بارهای محوری سنگین و فوق‌سنگین در یک یا دو جهت، باید از رولبرینگ کفگرد استفاده کنید. در این قطعات، غلتک‌های استوانه‌ای، مخروطی یا بشکه‌ای در میان واشرهای شفت و محفظه قرار می‌گیرند و سطح تماس خطی وسیعی ایجاد می‌کنند. این سطح تماس، ظرفیت تحمل بار را در گیربکس‌های صنعتی، اکسترودرها، میزهای دوار و پمپ‌های بزرگ به‌شدت افزایش می‌دهد.

البته استفاده از این قطعات در سیستم‌هایی که با نیروهای شعاعی درگیر هستند، باعث له‌شدگی سریع غلتک‌ها می‌شود. در ادامه با ما همراه باشید تا نکات بیشتری از این رولبرینگ‌ها به شما بگوییم. باید قبل از خرید و استعلام قیمت رولبرینگ کف گرد، به هندسه غلتک، نوع قفسه و شماره فنی دقیق دستگاه توجه کنید. در زیر انواع و مشخصات فنی این رولبرینگ‌ها را بررسی کردیم تا انتخابی متناسب با شفت خود داشته باشید.

خرید رولبرینگ کف گرد از خلیج بلبرینگ

تأمین قطعات اورجینال برای ماشین‌آلاتی که تحت فشارهای محوری سنگین کار می‌کنند، مؤثرترین اقدام برای جلوگیری از توقف ناگهانی خطوط تولید است. در گروه صنعتی خلیج بلبرینگ، ما شرایط را برای خرید رولبرینگ کف گرد اصل از معتبرترین برندهای جهانی (مانند SKF، FAG، TIMKEN و INA) با تضمین اصالت کالا فراهم کرده‌ایم. نصب یک قطعه تقلبی با آلیاژ ضعیف در دستگاه‌هایی مثل پرس‌های صنعتی، در کوتاه‌ترین زمان باعث خرد شدن قفسه‌ها و آسیب جدی به محور سیستم می‌شود.

کارشناسان فنی ما پیش از صدور پیش‌فاکتور، شرایط دستگاه شما (شامل میزان بار استاتیک و دینامیک، دور بر دقیقه و دمای محیط) را به‌دقت تحلیل می‌کنند تا مناسب‌ترین کد فنی را پیشنهاد دهند. اگر برای راه‌اندازی پروژه‌ها یا اورهال تجهیزات کارخانه خود به خریدهای عمده نیاز دارید، تیم فروش ما سفارشات شما را با قیمت رقابتی تأمین کرده و در سریع‌ترین زمان ممکن به سراسر کشور ارسال می‌کند.

انواع رولبرینگ کف گرد

در صنایع سنگین، انواع رولبرینگ کف گرد بر اساس شکل هندسی غلتک‌ها به سه دسته اصلی تقسیم می‌شوند. انتخاب نوع دقیق، مستقیماً به سرعت چرخش، میزان شوک‌های مکانیکی و احتمال انحراف شفت شما بستگی دارد.

۱- رولبرینگ استوانه‌ای کف‌ گرد

این مدل‌ها صرفاً برای تحمل بارهای محوری سنگین در سرعت‌های پایین طراحی شده‌اند. غلتک‌های استوانه‌ای سطح تماس بسیار بالایی دارند، اما به دلیل اختلاف سرعت در طول غلتک هنگام چرخش، لغزش و اصطکاک زیادی روی واشرها ایجاد می‌کنند. به همین دلیل باید از آن‌ها فقط در شفت‌هایی استفاده کنید که کاملاً هم‌راستا هستند و هیچ‌گونه انحرافی ندارند.

۲- رولبرینگ مخروطی کف‌ گرد

طراحی زاویه‌دار غلتک‌ها در این قطعات، لغزش را به حداقل می‌رساند و امکان چرخش در سرعت‌های بالاتر را فراهم می‌کند. این مدل‌ها مقاومت بی‌نظیری در برابر بارهای شوکی شدید دارند و معمولاً در هاب چرخ خودروهای سنگین، تجهیزات نورد فولاد و دکل‌های حفاری استفاده می‌شوند.

۳- رولبرینگ بشکه‌ای کف‌ گرد (اسفریکال)

اگر شفت دستگاه شما به دلیل بارهای فوق‌سنگین دچار خمش می‌شود یا نشیمنگاه آن ناهم‌راستایی دارد، حتماً باید این مدل را بخرید. طراحی کروی مسیر غلتش در واشر محفظه، قابلیت خودتنظیمی فوق‌العاده‌ای ایجاد می‌کند و مانع از تمرکز تنش روی لبه غلتک‌ها می‌شود.

باید توجه داشته باشید که سطح تماس خطی در این رولبرینگ‌ها، اصطکاک و حرارت بالایی تولید می‌کند. برای جلوگیری از سایش غلتک‌ها روی واشرها و ایجاد فیلم روانکار در برابر فشارهای شدید (EP)، باید از گریس‌ها و روغن‌های تخصصی استفاده کنید. برای بررسی مشخصات فنی این محصولات و انتخاب روان‌کار مناسب، پیشنهاد می‌کنیم به صفحه خرید روان کننده صنعتی مراجعه کنید. در جدول زیر مشخصات فنی این سه مدل را برای مقایسه دقیق‌تر ارزیابی کرده‌ایم:

کاربرد رولبرینگ کف گرد در صنایع

برای مهار نیروهای محوری فوق‌سنگین در ماشین‌آلاتی که شفت آن‌ها به‌صورت عمودی نصب شده یا تحت فشار مستقیم قرار دارد، باید رولبرینگ کف‌گرد را نصب کنید. این قطعات به دلیل ایجاد سطح تماس خطی، قلب تپنده تجهیزات سنگینی مانند اکسترودرهای پلاستیک، گیربکس‌های صنعتی غول‌پیکر، میزهای دوار ماشین‌افزار، دکل‌های حفاری نفت و پروانه‌های کشتی محسوب می‌شوند.

نکته حیاتی در کاربرد این رولبرینگ‌ها، ناتوانی آن‌ها در مهار بارهای شعاعی است. طراحی واشرها و غلتک‌ها در این قطعه به‌گونه‌ای است که حتی اعمال کوچک‌ترین نیروی شعاعی، باعث له‌شدگی ساچمه‌ها و از هم پاشیدن قفسه می‌شود. اگر شفت دستگاه تحت بارهای شعاعی قرار دارد یا نیروهای محوری وارد بر آن چندان سنگین نیست، استفاده از مدل‌های کف‌گرد را پیشنهاد نمی‌کنیم.

در چنین شرایطی، پیشنهاد می‌کنیم برای بررسی قطعات استانداردتر و انتخاب محصولی متناسب با نوع بارگذاری شفت، به صفحه خرید بلبرینگ صنعتی مراجعه کنید.

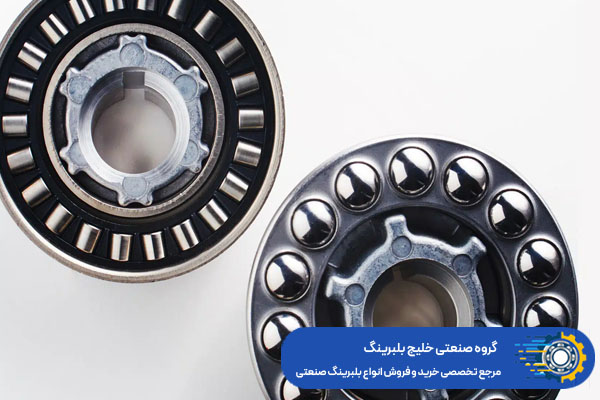

قیمت رولبرینگ کف گرد به چه عواملی بستگی دارد؟

برای برآورد دقیق قیمت رولبرینگ کف گرد، در قدم اول باید به هندسه غلتک‌ها (بشکه‌ای، استوانه‌ای یا مخروطی) و متریال قفسه دقت کنید. مدل‌های بشکه‌ای (اسفریکال) به دلیل طراحی پیچیده مسیر غلتش برای ایجاد خاصیت خودتنظیمی، قیمت بالاتری نسبت به نمونه‌های استوانه‌ای دارند. همچنین انتخاب قفسه‌های برنجی ماشین‌کاری شده (با پسوند M یا MB) برای تحمل دماهای بالا و لرزش‌های مداوم، هزینه نهایی قطعه را نسبت به قفسه‌های فولادی پرسی افزایش می‌دهد.

علاوه‌برآن، کلاس تلرانس ابعادی و برند سازنده هم تأثیر مستقیمی بر هزینه‌ها دارند. محصولات برندهای معتبری مانند SKF، FAG، KOYO و TIMKEN به دلیل استفاده از فولادهای فوق‌خالص و ماشین‌کاری با دقت میکرون، هزینه اولیه بیشتری برای شما به همراه دارند. البته ارزش خرید این قطعات به شدت بالاست چون نصب قطعات تقلبی و ارزان‌قیمت می‌تواند خسارت‌های مالی جبران‌ناپذیری به سیستم وارد کند.

شما می‌توانید با خیال راحت قطعات اورجینال را از این صفحه تهیه کنید یا برای مشاهده تمام رولبرینگ‌ها، به صفحه خرید رولبرینگ اصل مراجعه کنید.

نتیجه‌گیری

رولبرینگ کف‌گرد قدرتمندترین قطعه صنعتی برای تحمل بارهای محوری در یک یا دو جهت است. در انتخاب این قطعه حتماً به سرعت چرخش، احتمال خمش شفت و جهت نیروها توجه کنید. مدل استوانه‌ای برای سرعت‌های پایین، مدل بشکه‌ای برای جبران ناهم‌راستایی و مدل مخروطی برای تحمل شوک‌های سنگین طراحی شده‌اند. با تأمین محصولات اورجینال از خلیج بلبرینگ، طول عمر ماشین‌آلات خود را افزایش دهید و از هزینه‌های سنگین توقف خط تولید جلوگیری کنید.

سؤالات متداول

آیا رولبرینگ کف‌ گرد می‌تواند بارهای شعاعی را تحمل کند؟

خیر. این قطعات منحصراً برای مهار بارهای محوری طراحی شده‌اند و مقاومتی در برابر بارهای شعاعی ندارند. اگر شفت شما تحت بارهای ترکیبی (شعاعی و محوری) قرار دارد، حتماً باید از رولبرینگ‌های مخروطی شعاعی یا یک قطعه شعاعی مجزا در کنار این رولبرینگ استفاده کنید.

چرا سرعت مجاز در رولبرینگ استوانه‌ای کف‌ گرد بسیار پایین است؟

در مدل‌های استوانه‌ای، غلتک‌ها سطح تماس وسیعی با واشرها دارند؛ اما هنگام چرخش، سرعت خطی در لبه بیرونی غلتک بیشتر از لبه داخلی آن است. این اختلاف سرعت باعث می‌شود غلتک‌ها به‌جای غلتیدن کامل، روی واشر لیز بخورند. این لغزش، حرارت و اصطکاک بسیار بالایی تولید می‌کند که سرعت مجاز کارکرد قطعه را به‌شدت محدود می‌سازد.

تفاوت اصلی رولبرینگ کف‌ گرد بشکه‌ای و مخروطی در چیست؟

مهم‌ترین تفاوت در قابلیت جبران انحراف شفت است. مدل بشکه‌ای (اسفریکال) دارای مسیر غلتش کروی در واشر محفظه است و می‌تواند ناهم‌راستایی و خمش شفت را (تا حدود ۳ درجه) جبران کند. در مقابل، مدل مخروطی به‌هیچ‌وجه قابلیت خودتنظیمی ندارد و نیازمند هم‌راستایی دقیق است، اما مقاومت بسیار بالاتری در برابر شوک‌های مکانیکی و ضربات ناگهانی از خود نشان می‌دهد.
