آموزش نصب بلبرینگ روی شفت و جا زدن اصولی بلبرینگ

نصب صحیح بلبرینگ یکی از مهم‌ترین عوامل در افزایش عمر تجهیزات صنعتی و جلوگیری از خرابی زودهنگام آن است. حتی استفاده از بهترین بلبرینگ‌های بازار نیز در صورت نصب نادرست می‌تواند باعث ایجاد لرزش، افزایش دما، سایش زودرس و کاهش راندمان دستگاه شود.

روش نصب بلبرینگ بسته به نوع آن، شرایط کاری و نحوه قرارگیری روی شفت یا داخل هوزینگ متفاوت است. در برخی موارد نصب به‌صورت سرد انجام می‌شود و در برخی دیگر استفاده از گرمایش کنترل‌شده، مهره چاکنت یا ابزارهای مخصوص برای جلوگیری از آسیب به بلبرینگ ضروری است.

در این راهنمای جامع، مراحل استاندارد نصب بلبرینگ، روش‌های صحیح جا زدن روی شفت، نصب بلبرینگ کف گرد، استفاده از مهره چاکنت و مهم‌ترین نکاتی که باید هنگام نصب رعایت کنید را به زبان ساده بررسی می‌کنیم. اگر پس از مطالعه این راهنما قصد خرید بلبرینگ صنعتی متناسب با کاربرد خود را دارید، انتخاب مدل مناسب بر اساس نوع بار، سرعت دوران و شرایط کاری اهمیت زیادی دارد.

در این مقاله یاد می‌گیرید:

✔ نحوه نصب بلبرینگ روی شفت به روش صحیح

✔ جا زدن بلبرینگ با حرارت و دمای مناسب

✔ روش نصب بلبرینگ کف گرد

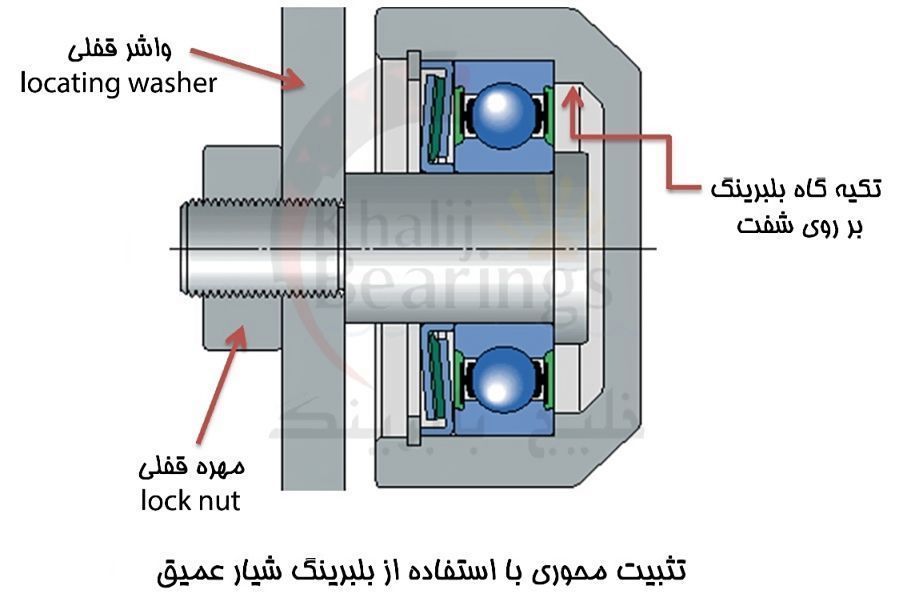

✔ نحوه استفاده از مهره چاکنت و واشر قفلی

✔ رایج‌ترین خطاهای نصب بلبرینگ و راه‌های جلوگیری از آن

نصب بلبرینگ روی شفت چگونه انجام می‌شود؟

نصب بلبرینگ روی شفت یکی از حساس‌ترین مراحل مونتاژ تجهیزات صنعتی است و اجرای نادرست آن می‌تواند باعث افزایش اصطکاک، لرزش، تولید صدا، بالا رفتن دمای کاری و کاهش چشمگیر عمر بلبرینگ شود. برای جلوگیری از این مشکلات، لازم است قبل از نصب، شفت و بلبرینگ از نظر ابعاد، کیفیت سطح و شرایط نصب به‌دقت بررسی شوند و از ابزار مناسب استفاده شود. در ادامه، مراحل اصولی نصب بلبرینگ روی شفت را بررسی می‌کنیم.

۱. شفت را کاملاً تمیز کنید

پیش از نصب، سطح شفت باید کاملاً تمیز، خشک و عاری از هرگونه گردوغبار، براده فلز، زنگ‌زدگی، گریس قدیمی یا آلودگی باشد. وجود حتی ذرات ریز بین شفت و بلبرینگ می‌تواند باعث ایجاد تنش، عدم هم‌محوری و آسیب به مسیر حرکت ساچمه‌ها یا رولرها شود. همچنین توصیه می‌شود نشیمنگاه شفت از نظر وجود خط‌وخش یا فرورفتگی نیز بررسی شود.

۲. تلرانس شفت را کنترل کنید

قطر شفت باید مطابق تلرانس توصیه‌شده توسط سازنده بلبرینگ باشد. اگر قطر شفت بزرگ‌تر از مقدار استاندارد باشد، نصب بلبرینگ با فشار بیش‌ازحد انجام شده و لقی داخلی آن کاهش می‌یابد. در مقابل، کوچک بودن قطر شفت باعث لق شدن بلبرینگ، ایجاد لغزش بین رینگ داخلی و شفت و در نهایت سایش و خرابی زودرس خواهد شد.

۳. سطح شفت را به‌صورت کنترل‌شده روان‌کاری کنید

در بسیاری از نصب‌های سرد، استفاده از یک لایه نازک روغن صنعتی روی نشیمنگاه شفت باعث کاهش اصطکاک و نصب روان‌تر بلبرینگ می‌شود. البته میزان روان‌کننده باید کنترل‌شده باشد؛ زیرا استفاده بیش از حد از روغن یا گریس می‌تواند باعث لغزش رینگ داخلی روی شفت و کاهش استحکام اتصال شود.

۴. زبری و کیفیت سطح شفت را بررسی کنید

سطح شفت باید دارای زبری استاندارد و یکنواخت باشد. زبری بیش از حد باعث سایش و دشوار شدن نصب می‌شود و سطح بیش از حد صیقلی نیز ممکن است استحکام اتصال را کاهش دهد. همچنین وجود هرگونه پلیسه، خوردگی یا آسیب روی محل نشیمن بلبرینگ باید قبل از نصب برطرف شود.

۵. هم‌راستایی شفت و بلبرینگ را کنترل کنید

قبل از جا زدن بلبرینگ، از هم‌محور بودن شفت و بلبرینگ اطمینان حاصل کنید. ورود بلبرینگ با زاویه یا اعمال نیروی نامتقارن می‌تواند موجب کج شدن رینگ‌ها، آسیب به قفسه و ایجاد تنش در اجزای داخلی شود. هم‌راستایی صحیح، علاوه بر تسهیل نصب، عملکرد نرم و بدون لرزش بلبرینگ را نیز تضمین می‌کند.

۶. نیرو را فقط به رینگ داخلی وارد کنید

مهم‌ترین اصل در نصب بلبرینگ روی شفت این است که نیروی نصب فقط به رینگ داخلی وارد شود. انتقال نیرو از طریق ساچمه‌ها یا رولرها به رینگ بیرونی، باعث ایجاد فرورفتگی روی مسیر حرکت اجزای غلتشی (Brinelling) شده و عمر بلبرینگ را به‌شدت کاهش می‌دهد. برای این کار بهتر است از پرس، بوش نصب یا ابزارهای مخصوص استفاده شود و از وارد کردن ضربه مستقیم با چکش به بلبرینگ خودداری کنید.

نکته مهم: اگر بلبرینگ دارای انطباق تداخلی (Interference Fit) باشد یا ابعاد آن بزرگ باشد، معمولاً استفاده از روش نصب با حرارت یا گرمکن القایی بهترین گزینه است؛ زیرا بدون اعمال نیروی زیاد، بلبرینگ به‌راحتی روی شفت قرار می‌گیرد و احتمال آسیب به اجزای داخلی به حداقل می‌رسد. این روش را در بخش «جا زدن بلبرینگ با حرارت» به‌طور کامل توضیح خواهیم داد.

نحوه جا زدن بلبرینگ

جا زدن بلبرینگ یکی از حساس‌ترین مراحل مونتاژ تجهیزات دوار است. انتخاب روش مناسب نصب به عواملی مانند ابعاد بلبرینگ، نوع انطباق (Fit)، میزان تداخل بین شفت و رینگ داخلی، نوع بار و توصیه‌های سازنده بستگی دارد. استفاده از ابزار نامناسب یا اعمال نیروی نادرست می‌تواند باعث ایجاد تنش در مسیر غلتش، تغییر لقی داخلی و کاهش عمر مفید بلبرینگ شود. در ادامه، مراحل اصولی نحوه جا زدن بلبرینگ را بررسی می‌کنیم.

• انتخاب روش نصب

پیش از نصب، باید مشخص شود که بلبرینگ با انطباق آزاد، انتقالی یا تداخلی روی شفت یا داخل هوزینگ نصب خواهد شد. برای بلبرینگ‌های کوچک معمولاً نصب سرد با استفاده از ابزارهای مکانیکی کافی است، اما در بلبرینگ‌های بزرگ یا انطباق‌های تداخلی، استفاده از روش‌های گرم یا تجهیزات هیدرولیکی توصیه می‌شود.

• جا زدن بلبرینگ با پرس مکانیکی

در بلبرینگ‌های کوچک و متوسط، پرس مکانیکی یکی از متداول‌ترین روش‌های نصب است. هنگام استفاده از پرس، نیرو باید به‌صورت یکنواخت و کاملاً هم‌محور اعمال شود. اگر بلبرینگ روی شفت نصب می‌شود، نیرو فقط باید به رینگ داخلی وارد شود و اگر بلبرینگ داخل هوزینگ قرار می‌گیرد، نیرو باید فقط به رینگ خارجی اعمال شود. انتقال نیرو از طریق ساچمه‌ها یا رولرها باعث ایجاد فرورفتگی در مسیر غلتش (Brinelling) و کاهش عمر بلبرینگ خواهد شد.

• جا زدن بلبرینگ با پرس هیدرولیک

برای بلبرینگ‌های بزرگ یا مونتاژهایی که به نیروی بالایی نیاز دارند، استفاده از پرس هیدرولیک دقت و ایمنی بیشتری ایجاد می‌کند. در این روش، فشار به‌صورت کنترل‌شده اعمال شده و احتمال نصب کج یا آسیب به رینگ‌ها به حداقل می‌رسد. همچنین امکان کنترل دقیق موقعیت نهایی بلبرینگ روی شفت یا داخل هوزینگ وجود دارد.

• استفاده از بوش نصب (Mounting Sleeve)

بوش نصب یکی از ابزارهای استاندارد برای انتقال یکنواخت نیرو به رینگ موردنظر است. استفاده از این ابزار باعث می‌شود نیرو به‌صورت مستقیم به اجزای غلتشی وارد نشود و احتمال آسیب دیدن قفسه، ساچمه‌ها یا رولرها کاهش یابد. هنگام استفاده از بوش نصب، قطر داخلی آن باید متناسب با رینگ بلبرینگ انتخاب شود.

• کنترل لقی پس از نصب

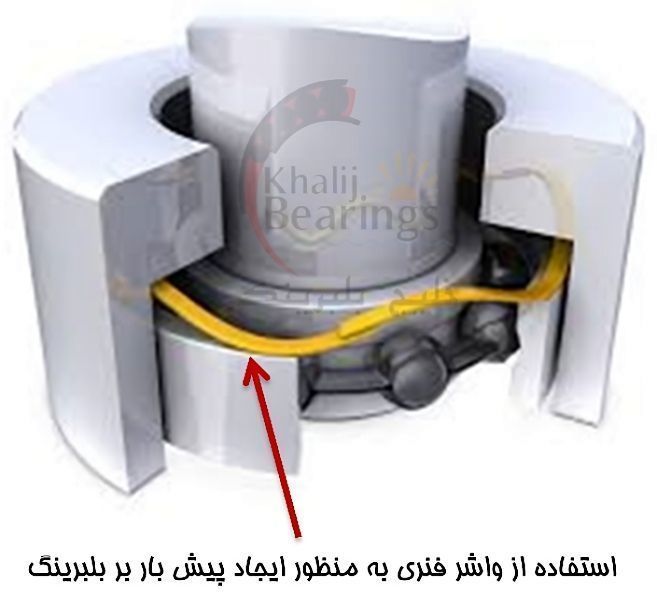

پس از پایان عملیات نصب، باید وضعیت قرارگیری بلبرینگ، هم‌محوری شفت و میزان لقی داخلی کنترل شود. چرخش شفت باید بدون گیرکردن، لرزش یا صدای غیرعادی انجام شود. در بلبرینگ‌های مخروطی و تماس زاویه‌ای نیز مقدار پیش‌بار (Preload) یا لقی باید مطابق دستورالعمل سازنده تنظیم شود تا عملکرد مجموعه در شرایط کاری دچار مشکل نشود.

جا زدن بلبرینگ با حرارت

جا زدن بلبرینگ با حرارت یکی از استانداردترین روش‌های نصب بلبرینگ‌های دارای انطباق تداخلی روی شفت است. در این روش، با گرم کردن کنترل‌شده رینگ داخلی، قطر داخلی بلبرینگ به‌طور موقت افزایش پیدا کرده و بدون اعمال نیروی زیاد روی شفت نصب می‌شود. این روش علاوه بر کاهش نیروی مونتاژ، احتمال آسیب به اجزای داخلی بلبرینگ را نیز به حداقل می‌رساند.

چه زمانی از نصب گرم استفاده می‌شود؟

روش نصب گرم معمولاً در شرایط زیر توصیه می‌شود:

• بلبرینگ دارای انطباق تداخلی روی شفت باشد.
• قطر داخلی بلبرینگ نسبتاً بزرگ باشد.
• استفاده از پرس مکانیکی باعث اعمال نیروی بیش از حد شود.
• احتمال آسیب به رینگ یا اجزای غلتشی در روش نصب سرد وجود داشته باشد.

دمای مجاز برای گرم کردن بلبرینگ

دمای گرمایش باید مطابق دستورالعمل سازنده انتخاب شود. در اکثر بلبرینگ‌های باز، دمای ۸۰ تا ۱۲۰ درجه سانتی‌گراد برای نصب مناسب است. در بلبرینگ‌های آب‌بندی‌شده (Sealed) یا دارای کاسه‌نمد، معمولاً دمای گرمایش نباید از ۸۰ درجه سانتی‌گراد بیشتر شود؛ زیرا ممکن است به آب‌بند یا روانکار داخلی آسیب وارد شود. افزایش بیش از حد دما می‌تواند موجب کاهش سختی فولاد و افت عملکرد بلبرینگ شود.

• استفاده از گرمکن القایی (Induction Heater)

گرمکن القایی بهترین و ایمن‌ترین روش برای جا زدن بلبرینگ با حرارت محسوب می‌شود. این دستگاه با ایجاد میدان مغناطیسی، رینگ داخلی را به‌صورت یکنواخت گرم کرده و از ایجاد تنش حرارتی یا گرم شدن موضعی جلوگیری می‌کند. همچنین کنترل دقیق دما و زمان گرمایش، احتمال آسیب به بلبرینگ را کاهش می‌دهد.

• استفاده از حمام روغن

در برخی واحدهای تعمیرات صنعتی، از حمام روغن برای گرم کردن بلبرینگ استفاده می‌شود. اگرچه این روش هزینه کمتری دارد، اما در صورت کنترل نشدن دمای روغن یا آلوده بودن آن، احتمال ورود آلودگی به بلبرینگ و کاهش کیفیت نصب افزایش پیدا می‌کند. به همین دلیل، امروزه در بسیاری از صنایع، گرمکن القایی جایگزین این روش شده است.

خطاهای رایج هنگام جا زدن بلبرینگ با حرارت

در هنگام نصب گرم، رعایت چند نکته ضروری است:

• گرم کردن بیش از حد بلبرینگ و عبور از دمای مجاز
• استفاده از شعله مستقیم برای گرم کردن بلبرینگ
• تأخیر در نصب پس از گرم شدن و کاهش دمای بلبرینگ
• وارد کردن ضربه برای تکمیل نصب
• گرم کردن نامتقارن رینگ‌ها

رعایت این موارد باعث می‌شود بلبرینگ بدون ایجاد تنش داخلی، تغییر لقی یا آسیب به مسیر غلتش روی شفت نصب شود.

نحوه نصب بلبرینگ کف گرد

بلبرینگ کف گرد (Thrust Ball Bearing) برای تحمل بارهای محوری طراحی شده است و برخلاف بلبرینگ‌های شیار عمیق، توانایی تحمل بار شعاعی قابل‌توجه را ندارد. به همین دلیل، نحوه نصب بلبرینگ کف گرد اهمیت زیادی دارد و هرگونه اشتباه در جهت قرارگیری واشرها یا اعمال بار نامناسب می‌تواند باعث خرابی سریع بلبرینگ شود.

بلبرینگ کف گرد معمولاً از دو واشر (Washer) و مجموعه ساچمه و قفسه تشکیل شده است. یکی از واشرها روی شفت نصب می‌شود و واشر دیگر داخل هوزینگ قرار می‌گیرد. هنگام مونتاژ باید اطمینان حاصل شود که هر یک از این اجزا در محل صحیح خود قرار گرفته‌اند و بار محوری دقیقاً در راستای محور دوران به بلبرینگ وارد می‌شود.

جهت نصب واشرهای بلبرینگ کف گرد

یکی از رایج‌ترین اشتباهات در نصب بلبرینگ کف گرد، جابه‌جا نصب کردن واشر شفت و واشر هوزینگ است. واشر دارای قطر داخلی مناسب باید روی شفت قرار گیرد و واشر دیگر در داخل محفظه یا هوزینگ نصب شود. در صورت جابه‌جایی این قطعات، توزیع بار به‌درستی انجام نشده و احتمال افزایش اصطکاک، ایجاد لرزش و آسیب به مسیر حرکت ساچمه‌ها وجود دارد.

پیش از مونتاژ نیز لازم است سطوح نشیمن شفت و هوزینگ از نظر صافی، تلرانس و عدم وجود پلیسه یا خوردگی بررسی شوند تا از قرارگیری صحیح واشرها اطمینان حاصل شود.

تحمل بار محوری در بلبرینگ کف گرد

بلبرینگ‌های کف گرد برای تحمل بار محوری طراحی شده‌اند و نباید تحت بار شعاعی قابل‌توجه قرار گیرند. در صورتی که علاوه بر بار محوری، بار شعاعی نیز وجود داشته باشد، بهتر است از انواع دیگر بلبرینگ مانند بلبرینگ تماس زاویه‌ای یا رولبرینگ مخروطی استفاده شود.

همچنین محور و هوزینگ باید از هم‌محوری مناسبی برخوردار باشند؛ زیرا هرگونه ناهماهنگی یا انحراف محوری می‌تواند باعث توزیع نامناسب نیرو و کاهش عمر مفید بلبرینگ شود.

روانکاری بلبرینگ کف گرد

روانکاری مناسب نقش مهمی در عملکرد بلبرینگ کف گرد دارد. نوع روانکار باید متناسب با سرعت دوران، دمای کاری و شرایط محیطی انتخاب شود. در بسیاری از کاربردهای صنعتی، از گریس‌های پایه لیتیوم یا گریس‌های مقاوم به فشار استفاده می‌شود، اما در سرعت‌های بالا یا دماهای زیاد ممکن است روغن‌کاری انتخاب مناسب‌تری باشد.

مقدار روانکار نیز اهمیت زیادی دارد؛ زیرا گریس بیش از حد می‌تواند باعث افزایش دمای کاری و ایجاد مقاومت اضافی در دوران بلبرینگ شود.

خطاهای رایج هنگام نصب بلبرینگ کف گرد

رایج‌ترین اشتباهاتی که هنگام نحوه نصب بلبرینگ کف گرد مشاهده می‌شود عبارت‌اند از:

• نصب برعکس واشر شفت و واشر هوزینگ
• اعمال بار شعاعی به بلبرینگ کف گرد
• وارد کردن ضربه مستقیم هنگام مونتاژ
• روانکاری نامناسب یا استفاده از گریس ناسازگار
• عدم کنترل هم‌محوری شفت و هوزینگ
• استفاده از بلبرینگ کف گرد در کاربردهایی که نیاز به تحمل هم‌زمان بار شعاعی و محوری دارند

رعایت اصول فوق باعث می‌شود بلبرینگ کف گرد با حداقل اصطکاک، توزیع مناسب بار محوری و حداکثر طول عمر در مجموعه صنعتی کار کند. همچنین توصیه می‌شود پس از نصب، چرخش مجموعه، میزان لقی، صدای کارکرد و دمای اولیه بلبرینگ بررسی شود تا از صحت مونتاژ اطمینان حاصل شود.

چیدمان بلبرینگ‌ها

چگونگی عملکرد بلبرینگ‌ شدیداً وابسته به شرایط نصب و جازدن بلبرینگ‌ در شرایط کاربرد آن است. به‌منظور راهنمایی، هدایت و تثبیت شفت دوران کننده حداقل به دو بلبرینگ با فاصله مرکزی مناسب نیاز است. همچنین در نظر داشته باشید که به دلیل تلورانس‌های ماشین‌کاری عموماً فواصل مراکز نشیمنگاه‌های بلبرینگ در شفت و محفظه یکسان نبوده و یا تغییر دمای عملکرد عامل ایجاد انبساط و انقباض حرارتی و تغییر تلرانس می‌شود. لذا این اختلاف با یکی از حالات مختلف چیدمان بلبرینگ‌ها که در ذیل عنوان شده است، جبران می‌گردد:

• چیدمان یا نصب و جازدن بلبرینگ‌ها به‌صورت شناور – تثبیت‌کننده

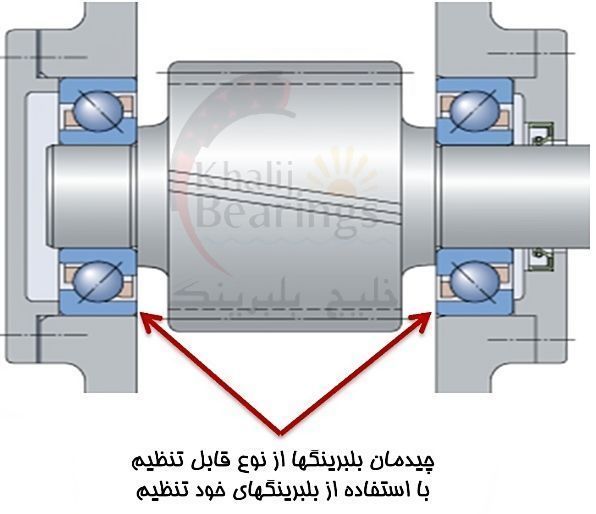

• چیدمان یا نصب و جازدن بلبرینگ‌ها به‌صورت قابل تنظیم

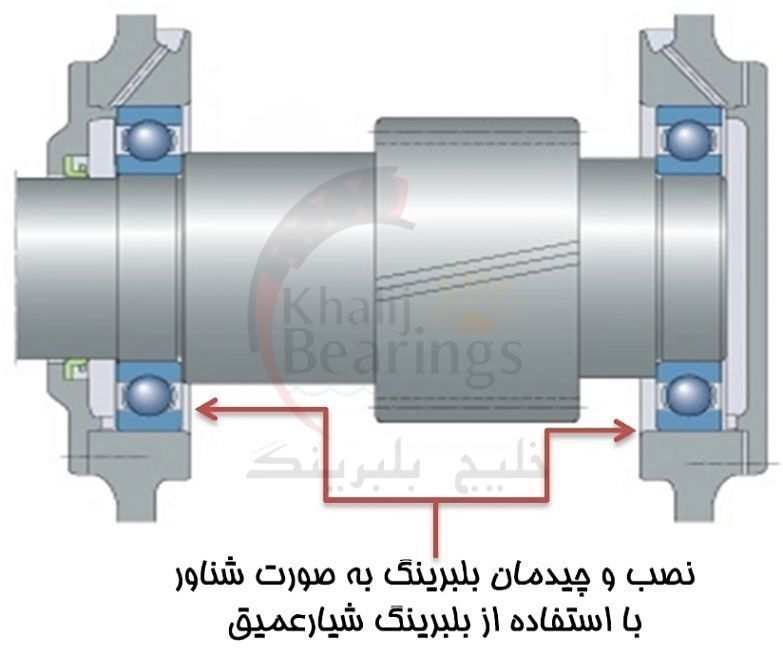

• چیدمان یا نصب و جازدن بلبرینگ‌ها به‌صورت شناور
• در چیدمان بلبرینگ‌ها به‌صورت شناور–تثبیت‌کننده، بلبرینگ تثبیت‌کننده وظیفه حفظ موقعیت مکانی شفت، تحمل نیروی شعاعی و خصوصاً محوری را دارد.
  لذا در انتخاب این بلبرینگ نکاتی از قبیل: قابلیت پذیرش نیروی محوری، میزان لقی یا تلرانس داخلی، جدا نشدن کنس بلبرینگ بیشتر موردتوجه قرار می‌گیرند.

در سمت مقابل که بلبرینگ شناور یا آزاد قرار داشته، پوشش‌دهنده تغییرات طولی در محور تحت‌تأثیر انبساط و انقباض‌های حرارتی و خطاهای تلرانسی ناشی از ساخت شفت و محفظه است. لذا تحت چنین شرایطی نصب این بلبرینگ‌ها تحمل نیروهای محوری را نداشته و به‌منظور امکان‌پذیری حرکت محوری از بلبرینگ‌هایی با این قابلیت که حلقه خارجی و داخلی آن در هنگام نصب و جازدن جداشونده بوده استفاده می‌شود. یا تلرانس بین محفظه و کنس خارجی بلبرینگ آزاد در نظر گرفته می‌شود (بسته به این که کدام کنس بلبرینگ تحت اثر بار نقطه‌ای است در برخی موارد تلرانس بین محور و حلقه داخلی آزاد در نظر گرفته می‌شود).

در مجموعه‌هایی که علاوه بر بلبرینگ به هوزینگ نیز نیاز دارند، انتخاب و خرید یاتاقان صنعتی متناسب با نوع بار، شرایط محیطی و آرایش شفت، نقش مهمی در عملکرد و افزایش طول عمر مجموعه خواهد داشت.

نصب بلبرینگ با انطباق تداخلی (Interference Fit)

در بسیاری از کاربردهای صنعتی، برای جلوگیری از لغزش رینگ داخلی روی شفت یا رینگ خارجی داخل هوزینگ، از انطباق تداخلی (Interference Fit) استفاده می‌شود. در این روش، قطر شفت یا هوزینگ کمی بزرگ‌تر از ابعاد اسمی بلبرینگ انتخاب می‌شود تا پس از نصب، اتصال محکم و بدون حرکت نسبی ایجاد شود.انتخاب محل انطباق به نوع بار، سرعت دوران و شرایط کاری بستگی دارد.

همچنین باید توجه داشت که نوع طراحی و کلاس دقت بلبرینگ می‌تواند بر قیمت رولبرینگ صنعتی نیز تأثیرگذار باشد؛ بنابراین انتخاب صرفاً بر اساس قیمت، بدون درنظر گرفتن شرایط کاری، توصیه نمی‌شود.

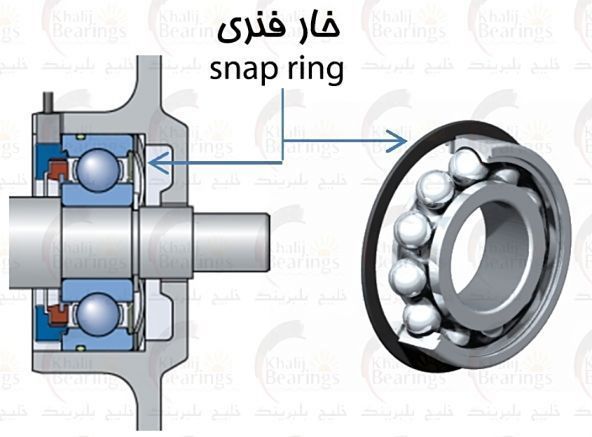

اگر رینگ داخلی تحت بار چرخان قرار داشته باشد، معمولاً انطباق تداخلی روی شفت در نظر گرفته می‌شود. در مقابل، زمانی که رینگ خارجی تحت بار چرخان باشد، انطباق تداخلی روی هوزینگ اعمال می‌شود. برای جلوگیری از جابه‌جایی محوری بلبرینگ، علاوه بر انطباق تداخلی، از اجزایی مانند پله شفت (Shoulder)، واشر قفلی (Lock Washer)، مهره چاکنت (Lock Nut)، بوش فاصله‌گذار (Spacer Sleeve) یا خار فنری (Snap Ring) استفاده می‌شود. انتخاب هر یک از این روش‌ها به طراحی مجموعه و شرایط بهره‌برداری بستگی دارد. در هنگام نصب باید از اعمال نیروی مستقیم به اجزای غلتشی خودداری شود و عملیات مونتاژ با استفاده از پرس، بوش نصب یا گرمکن القایی انجام گیرد تا از ایجاد تنش داخلی و کاهش عمر بلبرینگ جلوگیری شود.

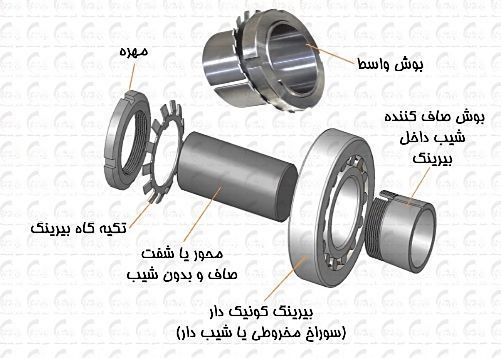

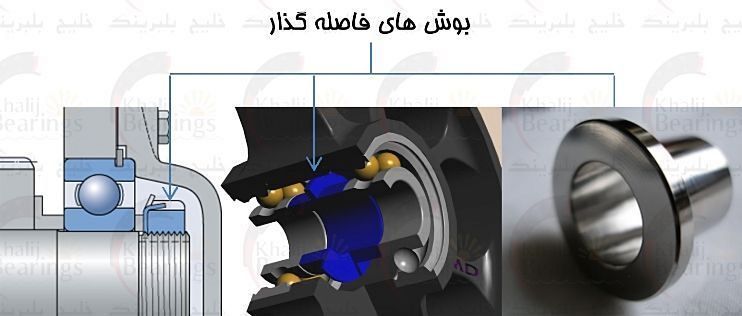

نصب بلبرینگ با بوش واسط و بوش کششی

کاربردهای مهره چاکنت یا قفلی، بوش واسط بلبرینگ و بوش کششی برای محکم کردن بلبرینگ برای نصب صحیح بلبرینگ‌هایی که دارای سوراخ داخلی مخروطی یا به‌اصطلاح کونیک دار (K) بر روی شفت مخروطی (شیب‌دار) از یک‌مهره قفلی یا مهره چاکنت برای محکم کردن بلبرینگ استفاده می‌شود.

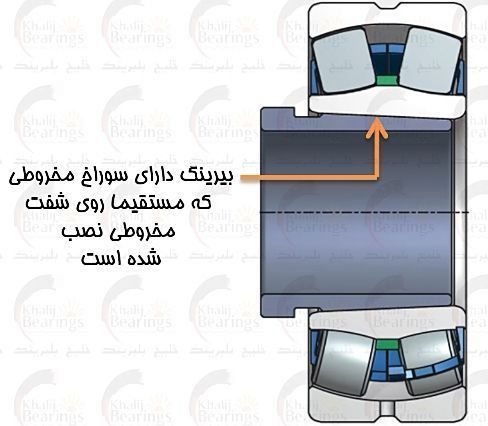

همچنین در روش‌های نصب صحیح بلبرینگ‌ها، همان بلبرینگ‌های با سوراخ داخلی مخروطی با استفاده از بوش واسط (Adapter Sleeve) و مهره قفلی بر روی شفت صاف و بدون شیب نصب می‌شوند. در جائیکه شفت سطح صاف و بدون لبه داشته باشد از اصطکاک بین شفت، بوش و بلبرینگ جهت محکم کردن بلبرینگ بر روی شفت یا محور استفاده می‌شود. در صورت استفاده از بوش کششی کنس داخلی بلبرینگ باید به یک لبه یا پله متکی باشد.

اصول و موارد ایمنی در نصب و جازدن بلبرینگ را در چک لیست ذیل بصورت خلاصه ذکر کرده ایم.

ابزارهای مورد نیاز برای نصب بلبرینگ

انتخاب ابزار مناسب، نقش مهمی در جلوگیری از آسیب به رینگ‌ها، اجزای غلتشی و قفسه بلبرینگ دارد. استفاده از ابزارهای استاندارد باعث می‌شود عملیات نصب و خارج کردن بلبرینگ با دقت بیشتری انجام شود و عمر مفید مجموعه افزایش یابد. در جدول زیر، مهم‌ترین ابزارهای مورد استفاده در نصب بلبرینگ و کاربرد هر یک آورده شده است.

ابزار	کاربرد
گرمکن القایی (Induction Heater)	جا زدن بلبرینگ با حرارت و نصب بلبرینگ‌های دارای انطباق تداخلی
پرس هیدرولیک	نصب و جا زدن بلبرینگ‌های متوسط و بزرگ با اعمال نیروی کنترل‌شده
بوش نصب (Mounting Sleeve)	نصب سرد بلبرینگ و انتقال یکنواخت نیرو به رینگ مناسب
مهره هیدرولیک	نصب و باز کردن بلبرینگ‌های بزرگ با سوراخ مخروطی

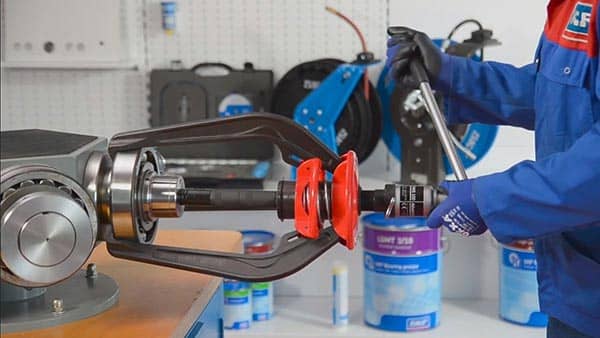

بلبرینگ کش	خارج کردن بلبرینگ بدون آسیب به شفت یا هوزینگ
آچار چاکنت	بستن و تنظیم مهره چاکنت و قفل کردن بلبرینگ روی شفت

چک لیست نصب بلبرینگ

مورد بررسی	توضیحات
تمیز بودن محیط کار	محیط نصب باید عاری از گردوغبار، براده فلز و رطوبت باشد.
بررسی وضعیت بلبرینگ	قبل از نصب، بلبرینگ از نظر آلودگی، زنگ‌زدگی، ترک و آسیب ظاهری بررسی شود.
کنترل شفت و هوزینگ	قطر، تلرانس، زبری سطح و هم‌محوری شفت و هوزینگ کنترل شود.
انتخاب ابزار مناسب	از پرس، گرمکن القایی، بوش نصب، بلبرینگ کش یا ابزار هیدرولیکی متناسب با نوع بلبرینگ استفاده شود.
انتخاب روش نصب	با توجه به نوع بلبرینگ، نصب سرد یا جا زدن بلبرینگ با حرارت انتخاب شود.
اعمال نیرو	نیرو فقط به رینگی وارد شود که دارای انطباق تداخلی است و هرگز از طریق ساچمه یا رولر منتقل نشود.
روانکاری	سازگاری گریس یا روغن با روانکار اولیه بلبرینگ بررسی و مقدار مناسب استفاده شود.
کنترل دما	دمای گرم کردن بلبرینگ مطابق دستورالعمل سازنده باشد و از ۱۲۰ درجه سانتی‌گراد تجاوز نکند.
تجهیزات ایمنی	استفاده از دستکش، عینک و کفش ایمنی هنگام نصب الزامی است.
بازرسی نهایی	پس از نصب، لقی، هم‌محوری، چرخش روان، صدا و دمای اولیه بلبرینگ کنترل شود.

تلرانس و کلاس دقت بلبرینگ در هنگام نصب

تلورانس ابعادی و هندسی قطعات در مجموعه باید قبل از شروع نصب بررسی شود. زیرا عملکرد بلبرینگ‌ها می‌تواند به‌شدت توسط اجزای مرتبط با انتخاب نامناسب تحت‌تأثیر قرار گیرد. تلرانس بلبرینگ‌ها بر اساس کلاس‌های تحمل، همان‌طور که در استانداردهای ISO 492 (بلبرینگ‌های شعاعی) و ISO 199 (یاتاقان‌های رانش) تعریف شده است، توصیف می‌شود. این کلاس‌ها ازآنجایی‌که بر کاربرد بلبرینگ‌ها تأثیر می‌گذارند مهم هستند. همان‌طور که می‌دانید، تلرانس بلبرینگ به سه جنبه دقت اشاره دارد: دقت ابعاد خارجی، دقت ماشین‌کاری و دقت در حال اجرا.

دقت ابعادی ابعاد خارجی یاتاقان مانند قطر سوراخ، قطر بیرونی، عرض حلقه داخلی و عرض حلقه بیرونی را نشان می‌دهد. این پارامتر برای تعیین تناسب شفت و محفظه در مجموعه بلبرینگ مهم است. دقت ماشین‌کاری دقت فرایند تولید را می‌دهد و هنگام انتخاب تلورانس‌ها برای شفت‌ها و محفظه‌ها مهم است. این پارامتر تغییرات ابعاد را هنگام مقایسه یک یاتاقان با دیگری اندازه‌گیری می‌کند. برای مثال می‌توان از تغییرات عرض حلقه داخلی و خارجی نام برد.

دقت دویدن یا خروجی شعاعی و خروجی محوری برای حلقه داخلی و خارجی، خروجی جانبی برای حلقه داخلی و خروجی قطر بیرونی برای حلقه بیرونی را اندازه‌گیری می‌کند. این پارامتر برای به‌حداقل‌رساندن لرزش و ناهماهنگی در یک مجموعه اهمیت دارد.

برای کاربردهایی که به چرخش و سرعت عملیاتی متوسط نیاز دارند، بلبرینگ‌هایی با کلاس تحمل معمولی انتخاب خوبی هستند. بااین‌حال، برای کاربردهایی که به‌دقت بیشتری نیاز است، باید بلبرینگی با کلاس تلرانس دقیق‌تر انتخاب کنید. کلاس تلورانس ۶ به معنای دقت کمتر از کلاس تلورانس ۴ است و کلاس تحمل معمولی دقت کمتری نسبت به کلاس ۶ دارد.

کلاس تحمل یاتاقان باید بر اساس الزامات کاربردی برای پارامترهای ذکر شده قبلی انتخاب شود. ازآنجایی‌که عملکرد خوب یاتاقان به پایبندی به اتصالات حلقه‌ها بستگی دارد، انتخاب اتصالات باید قبل از نصب بلبرینگ انجام شود. حلقه‌ها باید به‌خوبی در مجموعه پشتیبانی شوند، اما نه خیلی سفت، زیرا بسته به کاربرد، فاصله داخلی بلبرینگ تغییر می‌کند. بنابراین، فاصله باید با تناسب تطبیق داده شود. به این معنی که علاوه بر بررسی تلرانس‌ها، باید مطمئن شوید که یاتاقان از فاصله مناسبی برخوردار است و اتصالات خیلی شل یا خیلی سفت نیستند.

مطمئن شوید که از تجهیزات حفاظت شخصی مناسب برای جلوگیری از صدمات و آلودگی محصول استفاده می‌کنید. دستکش‌ها، کفش‌ها و عینک‌های ایمنی نه‌تنها ایمنی کارگران را افزایش می‌دهند، بلکه از آلودگی یاتاقان‌ها به ذرات خارجی نیز جلوگیری می‌کنند. انتخاب روش نصب بستگی به نوع بلبرینگ دارد.

یاتاقان‌های با سوراخ‌های استوانه‌ای در بیشتر موارد با فشار دادن روی شفت‌ها یا با گرم‌کردن آن‌ها نصب می‌شوند. زیرا این کار باعث افزایش قطر می‌شود. بلبرینگ‌های با سوراخ مخروطی را می‌توان مستقیماً روی محورهای مخروطی یا محورهای استوانه‌ای با استفاده از آستین‌های مخروطی نصب کرد.

توجه: ابزار پرس نباید روی حلقه بیرونی قرار گیرد، زیرا ممکن است به یاتاقان آسیب برساند. قبل از نصب توصیه می‌شود روغن را روی سطح شفت بمالید تا از جاگذاری صاف اطمینان حاصل شود. اگر پرس در دسترس نباشد، یاتاقان‌های کوچک را می‌توان با استفاده از چکش و ابزار نصب، مانند آستین نصب با صفحه صاف، نصب کرد. این امر توزیع یکنواخت نیرو را در کل محیط حلقه تضمین می‌کند و خطر آسیب رساندن به یاتاقان را کاهش می‌دهد.

این روش همچنین زمانی ترجیح داده می‌شود که یاتاقان‌ها نیاز به اتصال محکم داشته باشند. اما هرگز نباید برای یاتاقان‌های بزرگ استفاده شود. ابزار نصب باید همیشه روی حلقه داخلی قرار گیرد. برای یاتاقان‌های جدانشدنی که نیاز به اتصال محکم دارند، ابزار نصب روی هر دو حلقه قرار می‌گیرد و همزمان با پرس هیدرولیک یا با پیچ نصب می‌شوند.

نصب بلبرینگ با مهره هیدرولیکی

برای یاتاقان‌هایی که با آستین آداپتور نصب می‌شوند، باید از قلاب یا آچار ضربه‌ای استفاده شود و برای آنهایی که با آستین‌های خروجی نصب می‌شوند، ابزار اتصال یاتاقان یا مهره بهترین ابزار برای استفاده هستند. برای یاتاقان‌های سایز متوسط با سوراخ مخروطی، ابزار مناسب نصب بلبرینگ، آچار ضربه‌ای است. اما از روش درایو بالا و روش تزریق روغن نیز می‌توان استفاده کرد.

دو تکنیک آخر برای یاتاقان‌های سایز بزرگ نیز اعمال می‌شود. برای یاتاقان‌هایی با قطر سوراخ‌های بزرگ‌تر از ۲۰۰ میلی‌متر، مهره‌های هیدرولیک توصیه می‌شود. در صورت لزوم، برند SKF استفاده از شفت‌ها و آستین‌هایی با شیارها و مجاری را برای روش تزریق روغن توصیه می‌کند.

نصب یاتاقان‌های بزرگ با استفاده از مهره‌های هیدرولیک برای صندلی‌های شفت مخروطی، آستین‌های آداپتور و آستین‌های خروجی انجام می‌پذیرد. مهره هیدرولیک بر روی یک بخش رزوه دار از شفت یا روی نخ آستین قرار می‌گیرد و روی حلقه داخلی یاتاقان یا روی شفت قرار می‌گیرد. هنگامی که روغن به مهره هیدرولیک پمپ می‌شود، پیستون به‌صورت محوری جابه‌جا می‌شود. بنابراین حلقه داخلی از مخروطی بالا می‌رود و با خیال راحت و دقیق نصب می‌شود.

نصب بلبرینگ با روش تزریق روغن

در روش تزریق روغن (روش هیدرولیک)، همچنین برای یاتاقان‌های بزرگ با سوراخ مخروطی، روغن تحت‌فشار بالا از طریق کانال‌ها و شیارهای توزیع بین یاتاقان و صندلی تزریق می‌شود. این روغن یک‌لایه بین دو سطح تشکیل می‌دهد که اصطکاک را کاهش داده و نصب را آسان می‌کند.

بااین‌حال، توجه داشته باشید که برای این روش هم مجراها و هم شیارها باید از قبل به‌عنوان بخشی از طراحی شفت در جای خود قرار داشته باشند. اگر چنین نبود قبل از انجام تزریق روغن لازم است شیارهای روغن، کانال‌های تغذیه و اتصالات رزوه دار در شفت یا آستین ماشین‌کاری شوند.

نصب سرد بلبرینگ

نصب سرد بلبرینگ (Cold Mounting) معمولاً برای بلبرینگ‌های کوچک و متوسط یا مواردی که میزان انطباق تداخلی کم است، به کار می‌رود. در این روش، بدون اعمال حرارت، بلبرینگ با استفاده از ابزارهای مناسب مانند پرس مکانیکی، بوش نصب یا حلقه نصب روی شفت یا داخل هوزینگ مونتاژ می‌شود. در بلبرینگ‌های خودتنظیم با سوراخ استوانه‌ای، استفاده از حلقه نصب میانی توصیه می‌شود تا هنگام جا زدن، از حرکت رینگ خارجی و وارد شدن نیروی نامناسب به اجزای غلتشی جلوگیری شود.

به طور معمول، بلبرینگ‌های با قطر ۸۰ تا ۲۰۰ میلی‌متر در گروه بلبرینگ‌های متوسط و بلبرینگ‌های با قطر بیش از ۲۰۰ میلی‌متر در گروه بلبرینگ‌های بزرگ قرار می‌گیرند. برای این دسته از بلبرینگ‌ها، به دلیل نیروی بالای موردنیاز برای مونتاژ، معمولاً روش جا زدن بلبرینگ با حرارت نسبت به نصب سرد ارجحیت دارد. در برخی کاربردهای خاص، به‌جای اعمال نیرو برای مونتاژ، از روش منقبض کردن بلبرینگ استفاده می‌شود. در این روش با کاهش کنترل‌شده دمای بلبرینگ، قطر داخلی آن به‌طور موقت کاهش یافته و عملیات نصب یا مونتاژ در شرایط خاص آسان‌تر انجام می‌شود. روش‌های متداول سرد کردن بلبرینگ عبارت‌اند از:

• استفاده از دستگاه‌های سرمایشی یا تجهیزات تخصصی که توسط برخی تولیدکنندگان بلبرینگ ارائه می‌شوند.
• استفاده از یخ خشک (Dry Ice) که هنگام تصعید به گاز تبدیل می‌شود و برخلاف یخ معمولی، رطوبتی روی سطح بلبرینگ باقی نمی‌گذارد.
• استفاده از اسپری نیتروژن یا اسپری‌های سرمایشی صنعتی که کاهش سریع دما را امکان‌پذیر می‌کنند و برای برخی عملیات تعمیراتی کاربرد دارند.

نکته: استفاده از روش‌های سرمایشی باید با توجه به دستورالعمل سازنده بلبرینگ انجام شود؛ زیرا کاهش بیش از حد دما یا ایجاد شوک حرارتی می‌تواند بر کیفیت مونتاژ و عملکرد بلبرینگ تأثیر منفی بگذارد.

سوالات متداول

آیا می‌توان بلبرینگ را با چکش جا زد؟

به‌طور کلی خیر. وارد کردن ضربه مستقیم با چکش به بلبرینگ می‌تواند باعث ایجاد فرورفتگی در مسیر غلتش، آسیب به ساچمه‌ها یا رولرها و کاهش عمر بلبرینگ شود. در صورت نبود پرس، تنها با استفاده از بوش نصب و ضربات یکنواخت و کنترل‌شده می‌توان برخی بلبرینگ‌های کوچک را نصب کرد.

بهترین روش نصب بلبرینگ روی شفت چیست؟

بهترین روش به نوع بلبرینگ و میزان انطباق بستگی دارد. برای بلبرینگ‌های کوچک معمولاً نصب با پرس و بوش نصب مناسب است، اما برای بلبرینگ‌های دارای انطباق تداخلی یا سایز بزرگ، استفاده از گرمکن القایی و روش نصب گرم توصیه می‌شود.

جا زدن بلبرینگ با حرارت تا چند درجه مجاز است؟

در اغلب بلبرینگ‌های باز، دمای ۸۰ تا ۱۲۰ درجه سانتی‌گراد برای نصب مناسب است. در بلبرینگ‌های آب‌بندی‌شده یا دارای کاسه‌نمد، معمولاً دما نباید از ۸۰ درجه سانتی‌گراد بیشتر شود تا به آب‌بندها و روانکار داخلی آسیب وارد نشود.

هنگام نصب نیرو باید به کدام رینگ وارد شود؟

نیرو باید فقط به رینگی وارد شود که دارای انطباق تداخلی است. اگر بلبرینگ روی شفت نصب می‌شود، نیرو به رینگ داخلی وارد شود و اگر داخل هوزینگ نصب می‌شود، نیرو به رینگ خارجی اعمال گردد. انتقال نیرو از طریق اجزای غلتشی یکی از رایج‌ترین دلایل آسیب دیدن بلبرینگ در هنگام نصب است.
