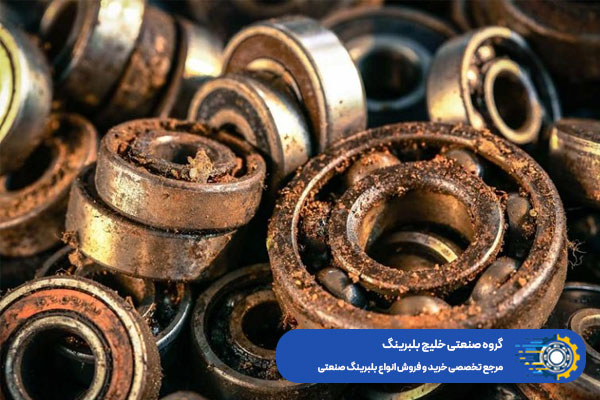

خرابی بلبرینگ صنعتی معمولاً به یک عامل واحد محدود نمی‌شود و می‌تواند در اثر روانکاری نامناسب، ورود آلودگی، نصب اشتباه، بارگذاری بیش از ظرفیت، ناهمراستایی شفت و محفظه، دمای بالا، ارتعاش، خوردگی یا عبور جریان الکتریکی ایجاد شود. در بسیاری از موارد، بلبرینگ پیش از رسیدن به عمر خستگی محاسبه‌شده دچار خرابی زودرس میشود.
تشخیص علت خرابی اهمیت زیادی دارد؛ زیرا تعویض بلبرینگ بدون برطرف کردن عامل اصلی، احتمال تکرار خرابی را بالا می‌برد. برای مثال، اگر پوسته‌پوسته شدن مسیر غلتش به دلیل روانکاری نامناسب یا ناهمراستایی ایجاد شده باشد، نصب یک بلبرینگ جدید بدون اصلاح شرایط کاری، مشکل را دوباره ایجاد می‌کند. منابع تخصصی سازندگان بیرینگ نیز نصب نامناسب، روانکاری ضعیف، ورود آلودگی، ناهمراستایی و تولید حرارت غیرعادی را از عوامل مهم خرابی زودرس معرفی می‌کنند.
به همین دلیل، بررسی ظاهری بلبرینگ معیوب، شرایط بار و سرعت، وضعیت روانکار، دمای کاری، ارتعاش و نحوه نصب باید بخشی از فرایند عیب‌یابی باشد. هنگام تعویض قطعه نیز انتخاب بیرینگ متناسب با نوع بار، سرعت، دما و شرایط محیطی اهمیت دارد و در صورت نیاز می‌توان برای خرید بلبرینگ صنعتی و انتخاب مدل مناسب با کارشناسان فنی مشورت کرد.
مهمترین علل خرابی بلبرینگ صنعتی
خرابی زودرس بلبرینگ صنعتی معمولاً نتیجه یکی از چند عامل اصلی یا ترکیبی از آن‌هاست. مهمترین موارد شامل روانکاری نامناسب، ورود آلودگی و رطوبت، نصب نادرست، بارگذاری بیش از حد، ناهمراستایی، سرعت یا دمای نامناسب، ارتعاش، خوردگی و آسیب الکتریکی هستند. بررسی نوع آسیب روی مسیر غلتش و عناصر غلتان می‌تواند به شناسایی علت اصلی کمک کند.
-
روانکاری نامناسب
کمبود روانکار، انتخاب گریس یا روغن نامناسب، ویسکوزیته نامتناسب و حتی استفاده بیش از حد از روانکار می‌تواند باعث افزایش اصطکاک، حرارت و سایش شود. روانکار آلوده یا تخریب‌شده نیز توانایی ایجاد فیلم مناسب بین سطوح تماس را کاهش می‌دهد.
در برخی شرایط، افزایش بیش از حد مقدار گریس نیز می‌تواند باعث افزایش مقاومت چرخشی و تولید حرارت شود. بنابراین مقدار و نوع روانکار باید بر اساس نوع بلبرینگ، سرعت دوران، دمای کاری، بار و شرایط محیطی تعیین شود.
برای انتخاب روانکار متناسب با شرایط کاری می‌توانید از محصولات خرید روان کننده صنعتی استفاده کنید.
-
ورود آلودگی، گردوغبار و رطوبت
ورود ذرات فلزی، گردوغبار، آب و سایر مواد خارجی به داخل بلبرینگ باعث خراش، سایش، ایجاد فرورفتگی و تخریب مسیر غلتش میشود. خرابی یا ضعف آب‌بندی یکی از مسیرهای مهم ورود این آلودگی‌هاست.
وجود آب یا رطوبت علاوه بر کاهش کیفیت روانکار، می‌تواند خوردگی سطوح داخلی بیرینگ را نیز به دنبال داشته باشد. به همین دلیل در محیط‌های آلوده یا مرطوب، عملکرد سیستم آب‌بندی و وضعیت روانکار باید به‌صورت دوره‌ای بررسی شود.
-
نصب نادرست بلبرینگ
استفاده از ضربه مستقیم چکش، وارد کردن نیرو از حلقه اشتباه، عدم هم‌راستایی هنگام نصب یا استفاده از ابزار نامناسب می‌تواند به مسیر غلتش و عناصر داخلی بلبرینگ آسیب بزند.
فشار مونتاژ باید به حلقه‌ای وارد شود که با قطعه موردنظر دارای انطباق است. همچنین در زمان نصب باید از وارد کردن بار ضربه‌ای غیرضروری و کج شدن حلقه‌ها جلوگیری شود. نصب نامناسب یکی از عوامل شناخته‌شده ایجاد فرورفتگی، خراش و پوسته‌پوسته شدن زودرس است.
-
بارگذاری بیش از حد یا نامناسب
اگر بار شعاعی یا محوری واردشده از ظرفیت طراحی بلبرینگ بیشتر باشد، تنش تماس افزایش یافته و احتمال تغییر شکل، فرورفتگی و خستگی زودرس بالا می‌رود. بارهای ضربه‌ای و شوک‌های ناگهانی نیز می‌توانند آسیب مشابهی ایجاد کنند.
در مقابل، انتخاب بیرینگ باید بر اساس نوع بار، مقدار بار، سرعت و شرایط واقعی کار انجام شود. در تجهیزات با بارهای سنگین، انتخاب صحیح خرید رولبرینگ اصل نیز می‌تواند اهمیت داشته باشد؛ زیرا نوع بیرینگ باید با آرایش بار و شرایط کاری تجهیز متناسب باشد.
-
ناهمراستایی شفت و محفظه
کج بودن شفت، تغییر شکل محفظه، خطای هم‌محوری یا صلبیت ناکافی مجموعه می‌تواند باعث توزیع نامناسب بار روی مسیر غلتش شود. در این شرایط، بخشی از مسیر غلتش تحت بار بیشتری قرار گرفته و خرابی‌هایی مانند پوسته‌پوسته شدن یا سایش زودرس ایجاد میشود.
-
دمای بیش از حد
افزایش غیرعادی دمای بلبرینگ می‌تواند ناشی از روانکاری نامناسب، بار زیاد، لقی نامناسب، سرعت بالا، آب‌بندی نامناسب یا نصب اشتباه باشد. دمای بالا همچنین می‌تواند موجب تخریب روانکار و تغییر رنگ سطوح داخلی بیرینگ شود.
-
سرعت بیش از ظرفیت کاری
افزایش سرعت دوران باعث افزایش اصطکاک و حرارت میشود و اگر نوع بلبرینگ، روش روانکاری یا لقی داخلی با سرعت کاری سازگار نباشد، احتمال خرابی افزایش پیدا می‌کند. بنابراین سرعت مجاز نباید جدا از نوع روانکاری، بار و دمای کاری بررسی شود.
-
ارتعاش و شوک
ارتعاش شدید در حین کار یا حتی در زمان توقف و حمل‌ونقل می‌تواند به سطوح تماس بلبرینگ آسیب بزند. ارتعاش یک بلبرینگ ثابت ممکن است باعث پدیده‌ای به نام برینلینگ کاذب شود که به شکل فرورفتگی‌های موضعی روی مسیر غلتش دیده میشود.
-
عبور جریان الکتریکی
عبور جریان الکتریکی از بلبرینگ می‌تواند باعث تخلیه الکتریکی و ایجاد حفره‌های ریز روی مسیر غلتش و عناصر غلتان شود. در مراحل پیشرفته‌تر، این آسیب می‌تواند به ایجاد الگوی شیاردار یا فلوتینگ روی مسیر غلتش منجر شود. این نوع خرابی در برخی تجهیزات الکتریکی و موتورهای دارای درایوهای فرکانس متغیر اهمیت بیشتری دارد.
-
خوردگی و زنگ‌زدگی
رطوبت، میعان آب، مواد خورنده و نگهداری نامناسب می‌توانند باعث زنگ‌زدگی سطوح داخلی بلبرینگ شوند. این مشکل فقط به زمان کارکرد دستگاه محدود نیست و ممکن است در زمان توقف طولانی یا انبارش نامناسب نیز ایجاد شود.
علائم خرابی بلبرینگ صنعتی چیست؟
تشخیص زودهنگام علائم خرابی بلبرینگ می‌تواند از توقف ناگهانی تجهیزات و آسیب دیدن سایر اجزای دستگاه جلوگیری کند. مهمترین نشانه‌ها شامل افزایش غیرعادی صدا، لرزش، بالا رفتن دما، تغییر وضعیت روانکار، افت عملکرد و مشاهده آثار آسیب روی مسیر غلتش است. پایش وضعیت بلبرینگ نیز می‌تواند با بررسی صدا، دما و ارتعاش انجام شود.
-
صدای غیرعادی
صدای ساییدگی، وزوز، تق‌تق یا صدای فلزی غیرعادی می‌تواند نشانه روانکاری نامناسب، ورود آلودگی، ناهمراستایی یا آسیب مسیر غلتش باشد. البته نوع صدا به‌تنهایی برای تعیین علت خرابی کافی نیست و باید همراه با دما، لرزش و وضعیت روانکار بررسی شود.
-
افزایش دمای بلبرینگ
افزایش سریع یا غیرعادی دمای بلبرینگ می‌تواند ناشی از روانکاری نامناسب، مقدار بیش از حد روانکار، لقی نامناسب، نصب اشتباه، اصطکاک زیاد آب‌بند یا انتخاب نادرست بلبرینگ باشد.
-
افزایش ارتعاش
لرزش غیرعادی می‌تواند در اثر برینلینگ، پوسته‌پوسته شدن، ورود آلودگی، ناهمراستایی، نصب اشتباه یا آسیب مسیر غلتش ایجاد شود. در تجهیزات حساس، آنالیز ارتعاش یکی از روش‌های مهم پایش وضعیت بیرینگ است.
-
تغییر رنگ یا وضعیت روانکار
تیره شدن، تغییر بافت، آلودگی یا نشت غیرعادی روانکار می‌تواند نشانه افزایش دما، ورود آلودگی یا تخریب روانکار باشد. در چنین شرایطی، صرفاً اضافه کردن گریس بدون بررسی علت اصلی مشکل توصیه نمی‌شود.
-
مشاهده فرورفتگی، خراش یا پوسته‌پوسته شدن
وجود فرورفتگی در مسیر غلتش، خراش‌های محوری، آثار خوردگی یا جدا شدن ذرات از سطح مسیر غلتش از نشانه‌های مهم آسیب بیرینگ هستند و باید علت ایجاد آن‌ها قبل از نصب بیرینگ جدید بررسی شود.
چگونه از خرابی زودرس بلبرینگ جلوگیری کنیم؟
برای جلوگیری از خرابی زودرس بلبرینگ، تنها تعویض قطعه کافی نیست؛ شرایط نصب، روانکاری، آب‌بندی، بارگذاری و وضعیت شفت و محفظه باید هم‌زمان کنترل شوند.
۱. انتخاب صحیح بلبرینگ
نوع، اندازه، ظرفیت بار، سرعت مجاز، لقی داخلی و مشخصات آب‌بندی باید متناسب با شرایط واقعی دستگاه انتخاب شوند.
۲. نصب اصولی
برای نصب و خارج کردن بلبرینگ از ابزار مناسب استفاده کنید و از وارد کردن ضربه مستقیم به حلقه‌ها یا عناصر غلتان خودداری کنید. همچنین انطباق و هم‌راستایی شفت و محفظه باید پیش از نصب بررسی شود.
۳. کنترل روانکاری
نوع، مقدار و ویسکوزیته روانکار باید با سرعت، دما، بار و شرایط محیطی سازگار باشد. همچنین از مخلوط کردن روانکارهای ناسازگار و ورود آلودگی به گریس یا روغن جلوگیری شود.
۴. جلوگیری از ورود آلودگی
آب‌بندی مناسب، تمیزی محل نصب و کنترل وضعیت روغن یا گریس از ورود ذرات خارجی و رطوبت به داخل بلبرینگ جلوگیری می‌کند.
۵. کنترل دما و ارتعاش
تغییرات غیرعادی دما و ارتعاش می‌تواند از اولین نشانه‌های خرابی باشد. بنابراین ثبت و مقایسه دوره‌ای این پارامترها به شناسایی زودهنگام مشکل کمک می‌کند.
۶. نگهداری و انبارش صحیح
بلبرینگ باید در محیط خشک، تمیز و دور از رطوبت و آلودگی نگهداری شود. بسته‌بندی قطعه نیز تا زمان نصب باید حفظ شود تا احتمال خوردگی و آلودگی کاهش پیدا کند.
انواع خرابی بلبرینگ و نشانه ظاهری آن‌ها
| نوع خرابی | نشانه ظاهری یا عملکردی | علت‌های رایج | اقدام پیشنهادی |
|---|---|---|---|
| پوسته‌پوسته شدن | جدا شدن ذرات از مسیر غلتش | خستگی، بار زیاد، روانکاری نامناسب، ناهمراستایی | بررسی بار، روانکاری و هم‌راستایی |
| سایش | خراش و از بین رفتن سطح | آلودگی، روانکاری ضعیف | بررسی آب‌بندی و روانکار |
| خوردگی | لکه‌های زنگ‌زدگی یا خوردگی | رطوبت و مواد خورنده | جلوگیری از ورود آب و بهبود انبارش |
| آسیب الکتریکی | حفره یا شیار روی مسیر غلتش | عبور جریان الکتریکی | عایق‌کاری یا اصلاح مسیر جریان |
| تغییر رنگ حرارتی | تغییر رنگ حلقه یا اجزای داخلی | دمای بالا و روانکاری نامناسب | بررسی دما، بار و روانکاری |
| شکست یا ترک | ترک یا شکست حلقه/قفسه | ضربه، بار غیرعادی، نصب نادرست | بررسی علت مکانیکی و تعویض قطعه |
خرابی الکتریکی بلبرینگ چیست؟
خرابی الکتریکی زمانی رخ می‌دهد که جریان ناخواسته از مسیر بلبرینگ عبور کند و بین عناصر غلتان و حلقه‌ها تخلیه الکتریکی ایجاد شود. این تخلیه می‌تواند حفره‌های بسیار ریز روی سطح ایجاد کند و در صورت تداوم، به الگوی شیاردار یا فلوتینگ روی مسیر غلتش منجر شود.
در بررسی ظاهری ممکن است تغییر رنگ، حفره‌های ریز یا شیارهای منظم روی مسیر غلتش مشاهده شود. در موتورهای الکتریکی و تجهیزاتی که از درایوهای فرکانس متغیر استفاده می‌کنند، کنترل مسیر جریان و استفاده از راهکارهای مناسب برای جلوگیری از عبور جریان از بیرینگ اهمیت بیشتری دارد.
برینلینگ و برینلینگ کاذب در بلبرینگ
برینلینگ به ایجاد فرورفتگی‌های موضعی روی مسیر غلتش گفته میشود که معمولاً در اثر بار یا ضربه زیاد ایجاد می‌شوند. این آسیب ممکن است هنگام نصب، جابه‌جایی یا اعمال بار استاتیکی سنگین ایجاد شود.
در مقابل، برینلینگ کاذب بیشتر با ارتعاش یا حرکت نوسانی بسیار کوچک در نقاط تماس عناصر غلتان و مسیر غلتش ارتباط دارد؛ حتی اگر بلبرینگ در حال چرخش عادی نباشد. این پدیده می‌تواند در زمان حمل‌ونقل یا توقف تجهیزات رخ دهد.
برای جلوگیری از برینلینگ باید از ضربه مستقیم هنگام نصب و جابه‌جایی جلوگیری کرد، ابزار مناسب به کار برد و بار واردشده به بلبرینگ را با ظرفیت آن مطابقت داد. برای جلوگیری از برینلینگ کاذب نیز باید لرزش مجموعه در زمان حمل و توقف کنترل شود.
علت تغییر رنگ بلبرینگ چیست؟
تغییر رنگ بلبرینگ همیشه به معنی یک نوع خرابی مشخص نیست و باید همراه با وضعیت سطح، روانکار و شرایط کاری بررسی شود. تغییر رنگ می‌تواند در اثر افزایش دما، تخریب روانکار، خوردگی یا آسیب الکتریکی ایجاد شود.
اگر تغییر رنگ همراه با نشانه‌های حرارتی مانند تغییر رنگ شدید مسیر غلتش، تخریب گریس یا افزایش غیرعادی دما باشد، باید سیستم روانکاری، مقدار بار، سرعت و شرایط خنک‌کاری بررسی شود. از طرف دیگر، لکه‌های زنگ‌زدگی یا خوردگی معمولاً با حضور رطوبت یا مواد خورنده ارتباط دارند.
بنابراین برای تشخیص علت تغییر رنگ، تنها پاک کردن سطح یا سمباده‌کاری کافی نیست و باید منشأ تغییر رنگ مشخص شود؛ زیرا ممکن است ظاهر قطعه قابل قبول باشد اما آسیب سطحی یا حرارتی همچنان وجود داشته باشد.

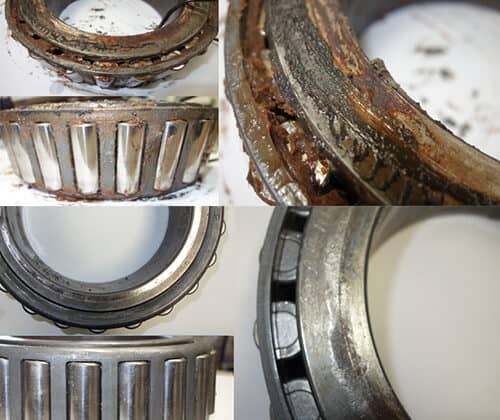

علت زنگ‌زدگی بلبرینگ چیست؟
زنگ‌زدگی بلبرینگ معمولاً در اثر تماس سطوح فلزی با رطوبت ایجاد میشود. این مشکل می‌تواند هنگام کارکرد دستگاه، توقف طولانی یا حتی در زمان انبارش رخ دهد. زمانی که دمای مجموعه کاهش پیدا می‌کند، رطوبت موجود در هوا ممکن است به صورت میعان روی سطوح داخلی یا اطراف بلبرینگ بنشیند و شرایط لازم برای خوردگی را ایجاد کند.
نگهداری بلبرینگ در محیط مرطوب، خرابی آب‌بندی و ورود آب به روانکار از عوامل مهم افزایش احتمال خوردگی هستند. برای جلوگیری از این مشکل باید بلبرینگ در محیط خشک و تمیز نگهداری شود و وضعیت آب‌بندی و روانکار نیز به‌صورت دوره‌ای بررسی شود.
در شرایطی که محیط کاری مرطوب، آلوده یا دارای مواد خورنده است، هنگام خرید یاتاقان صنعتی نیز باید شرایط محیطی و الزامات آب‌بندی مجموعه در نظر گرفته شود.
لکه‌دار شدن و سایش بلبرینگ
لکه‌دار شدن یا آسیب سطحی مسیر غلتش معمولاً زمانی رخ می‌دهد که فیلم روانکار نتواند به اندازه کافی از تماس مستقیم سطوح جلوگیری کند. در این شرایط، لغزش عناصر غلتان افزایش یافته و اصطکاک و سایش بالا می‌رود.
کمبود روانکار، ویسکوزیته نامناسب، آلودگی و برخی شرایط بارگذاری می‌توانند به تخریب فیلم روانکار کمک کنند. بنابراین در صورت مشاهده لکه‌ها یا آثار سایش، باید هم‌زمان وضعیت روانکار، آلودگی، بار، سرعت و شرایط نصب بررسی شود.
چگونه خرابی بلبرینگ صنعتی را تشخیص دهیم؟
برای تشخیص خرابی بلبرینگ بهتر است فقط به ظاهر قطعه اکتفا نشود. عیب‌یابی باید از بررسی علائم دستگاه شروع شده و سپس با بررسی خود بیرینگ و شرایط کاری ادامه پیدا کند.
- بررسی صدا: صدای غیرعادی می‌تواند نشانه آسیب مسیر غلتش، روانکاری نامناسب، آلودگی یا ناهمراستایی باشد.
- بررسی دما: افزایش غیرعادی دمای بلبرینگ می‌تواند با روانکاری، بارگذاری، لقی، سرعت یا نصب نامناسب ارتباط داشته باشد.
- بررسی ارتعاش: افزایش ارتعاش می‌تواند از نشانه‌های آسیب مسیر غلتش، برینلینگ، ناهمراستایی یا ورود آلودگی باشد.
- بررسی روانکار: رنگ، بافت و وجود ذرات خارجی در گریس یا روغن می‌تواند اطلاعات مهمی درباره وضعیت بیرینگ ارائه دهد.
- بررسی ظاهری پس از بازکردن: وجود فرورفتگی، خراش، خوردگی، پوسته‌پوسته شدن، تغییر رنگ یا آثار آسیب الکتریکی باید ثبت و بررسی شود.
- بررسی شرایط کاری: نوع و مقدار بار، سرعت، دمای محیط، روش روانکاری، وضعیت آب‌بندی و شرایط نصب باید با مشخصات طراحی بلبرینگ مقایسه شوند.
اگر علت خرابی مشخص نشود، تعویض بلبرینگ به‌تنهایی ممکن است مشکل را برطرف نکند و خرابی مجدداً تکرار شود. بررسی سابقه نصب، تعمیرات و شرایط کاری یکی از اصول مهم در تحلیل خرابی بیرینگ است.
جمع بندی
خرابی بلبرینگ صنعتی می‌تواند در اثر روانکاری نامناسب، ورود آلودگی و رطوبت، نصب اشتباه، بارگذاری بیش از ظرفیت، ناهمراستایی، دمای بالا، سرعت نامناسب، ارتعاش، خوردگی یا عبور جریان الکتریکی ایجاد شود. تشخیص نوع آسیب و پیدا کردن علت ریشه‌ای خرابی اهمیت بیشتری از تعویض ساده قطعه دارد؛ زیرا در صورت باقی ماندن عامل اصلی، بلبرینگ جدید نیز ممکن است در مدت کوتاهی دچار خرابی شود.
کنترل منظم دما، ارتعاش، صدا و وضعیت روانکار در کنار نصب صحیح، آب‌بندی مناسب و انتخاب بیرینگ متناسب با شرایط کاری، از مهمترین اقدامات برای کاهش خرابی زودرس هستند.
برای انتخاب بلبرینگ مناسب تجهیزات صنعتی، بررسی شماره فنی، نوع بار، سرعت، شرایط محیطی و الزامات روانکاری اهمیت دارد. در صورت نیاز به استعلام قیمت یا انتخاب مدل مناسب، می‌توانید با کارشناسان خلیج بلبرینگ برای خرید بلبرینگ و تجهیزات مرتبط مشورت کنید.
سوالات متداول
چه چیزی باعث خراب شدن بلبرینگ میشود؟
مهمترین عوامل خرابی بلبرینگ شامل روانکاری نامناسب، آلودگی و ورود گردوغبار، بارگذاری بیش از حد، نصب نادرست، ناهمراستایی شفت و افزایش دما هستند.
علائم خرابی بلبرینگ چیست؟
افزایش صدای غیرعادی، لرزش، بالا رفتن دما، تغییر وضعیت روانکار و مشاهده آسیب‌هایی مانند خوردگی، فرورفتگی یا پوسته‌پوسته شدن از مهمترین علائم خرابی بلبرینگ هستند.
چرا بلبرینگ بعد از تعویض دوباره خراب میشود؟
اگر علت اصلی خرابی مانند بار اضافی، روانکاری نامناسب، آلودگی، نصب اشتباه یا ناهمراستایی برطرف نشود، احتمال تکرار خرابی بلبرینگ جدید وجود دارد.
