بال بوشینگ که با نام‌های بلبرینگ بال بوشینگ و لینیر بوشینگ نیز معروف است؛ عنصری مکانیکی است که برای تبدیل حرکت دورانی به خطی و کاهش اصطکاک در سیستم‌های صنعتی استفاده میشود. اهمیت این قطعه به دلیل نقش حیاتی آن در افزایش دقت، سرعت و طول عمر دستگاه‌ها است. با استفاده از بال بوشینگ، میتوان حرکت‌های خطی را با دقت بسیار بالا کنترل و از سایش و پارگی قطعات جلوگیری کرد.
بال بوشینگ ها نوعی از لینیر بیرینگ ها هستند که با استفاده از راهنمای غلطشی حرکت خطی با دقت بالا در جهت محوری را انجام میدهد این حرکت خطی در حالی انجام میشود که تماس با شفت بر روی ساچمه های گرد انجام گردد.
بال بوشینگ چیست؟
بال بوشینگ، یک عنصر اساسی در سیستم‌های مکانیکی است که حرکت خطی روان و دقیق را فراهم می‌کند. این قطعه شامل یک محفظه بیرونی استوانه‌ای شکل و تعدادی ساچمه است که در یک مسیر مشخص درون محفظه حرکت می‌کنند. با کاهش اصطکاک بین قطعات متحرک، بلبرینگ بوشینگ باعث افزایش عمر مفید دستگاه‌ها شده و دقت و نرمی حرکت را به میزان قابل‌توجهی بهبود می‌بخشد. این قطعه کاربرد گسترده‌ای در صنایع مختلف دارد.
- اصطحکاک کم: در بال بوش بلبرینگ ها به دلیل استفاده از ساچمه های گرد حرکت خطی پایدار را میتوان با مقاومت اصطحکاکی کم به دست آورد.
- نصب اسان و ساده: بال بوشینگ ها به دلیل استفاده از شفت به عنوان راهنمای حرکت و قطعات هدایت کننده با استفاده از بوش های معمولی را میتوان بدون تغیرات عمده
در طراحی به راهنماهای حرکتی نورد تغییر داد. - تنوع گسترده: برای هر سری ابعاد، فاصله استاندارد قابل تنظیم میباشد و انواع مهروموم ها برای آب بندی در شرایط مختلف برای کاربردهای متفاوت قابل انتخاب است.
ساختار بلبرینگ بال بوشینگ
ساختار اصلی اکثر بال بوشینگ‌ها به صورت کلی یکسان است و تفاوت‌های عمده در جزئیات طراحی و کاربردشان نهفته است. ساختمان کلی بال بوش‌‌ها به شرح زیر است:
- سیلندر بیرونی (Housing): این قسمت، پوسته اصلی بال بوشینگ را تشکیل میدهد و معمولاً از مواد مقاوم در برابر سایش و خوردگی مانند فولاد ضدزنگ ساخته میشود. سیلندر بیرونی، مسیر حرکت ساچمه‌ها را مشخص کرده و آن‌ها را در جای خود نگه می‌دارد.
- سیلندر داخلی (Shaft): این قطعه، شفت یا میله‌ای است که داخل سیلندر بیرونی حرکت می‌کند. سیلندر داخلی از جنس فولاد بوده و با دقت بسیار بالایی ماشین‌کاری میشود تا حرکت روان و بدون اصطکاک را تضمین کند.
- ساچمه‌ها (Balls): این قطعات کروی شکل، از جنس فولاد سخت‌شده ساخته شده‌اند و وظیفه اصلی آن‌ها کاهش اصطکاک بین سیلندر بیرونی و داخلی است. ساچمه‌ها در شیارهایی که در داخل سیلندر بیرونی تعبیه شده است، حرکت می‌کنند.
- قفسه (Cage): قفسه، یک قطعه جداکننده است که ساچمه‌ها را از هم جدا کرده و از برخورد آن‌ها با یکدیگر جلوگیری می‌کند. قفسه معمولاً از مواد پلیمری یا فلزی ساخته شده و به صورت یکپارچه یا دو تکه طراحی میشود.
- سیل آب بند (Seals): این عناصر، از ورود آلودگی‌ها و ذرات خارجی به داخل بال بوشینگ جلوگیری کرده و همچنین از نشت گریس یا روغن روان‌کار جلوگیری می‌کنند. معمولاً از دو نوع آب‌بند استفاده میشود:
- آب بندهای لیپ (Lip Seals): این آب‌بندها، یک لب لاستیکی یا تفلونی دارند که با فشار بر روی شفت، مانع از ورود آلودگی‌ها میشود.
- آب بندهای تماس (Contact Seals): این آب‌بندها، با تماس مستقیم با ساچمه‌ها، مانع از ورود آلودگی‌ها می‌شوند.
نحوه عملکرد بال بوشینگ
وقتی به سیلندر داخلی نیرویی وارد میشود، ساچمه‌ها بین سیلندر داخلی و بیرونی شروع به غلتیدن می‌کنند. این حرکت غلتشی، باعث کاهش اصطکاک شده و حرکت روان و بدون لرزش را فراهم می‌کند. قفسه، با جدا نگه داشتن ساچمه‌ها، از آسیب دیدن آن‌ها و همچنین ایجاد صدای اضافی جلوگیری می‌کند. سیل‌های آب‌بند نیز با جلوگیری از ورود آلودگی‌ها، عمر مفید بال بوش را افزایش می‌دهند.
کدهای پیشوند و پسوند بال بوشینگ

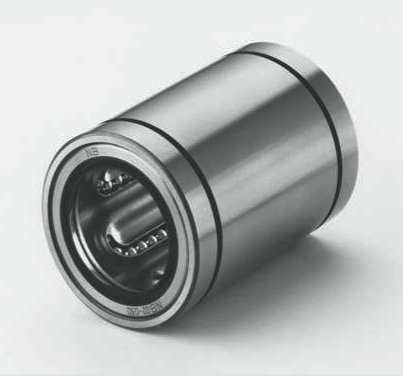

انواع بال بوشینگ

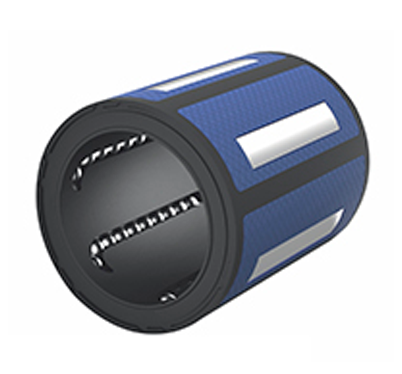

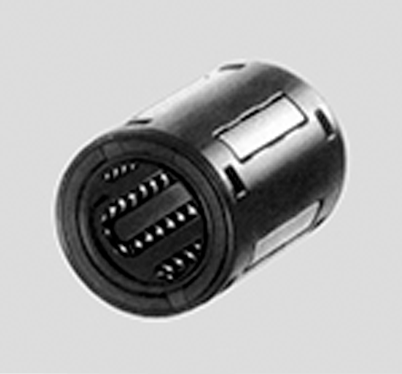

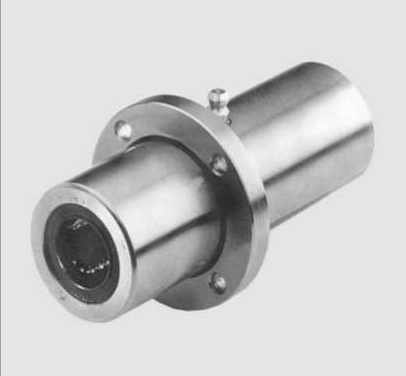

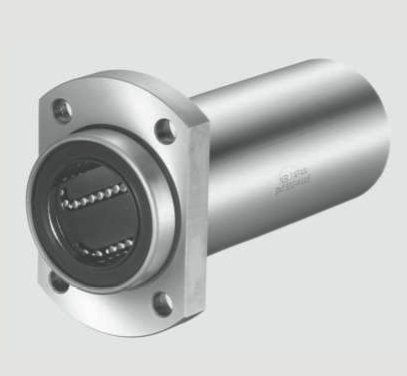

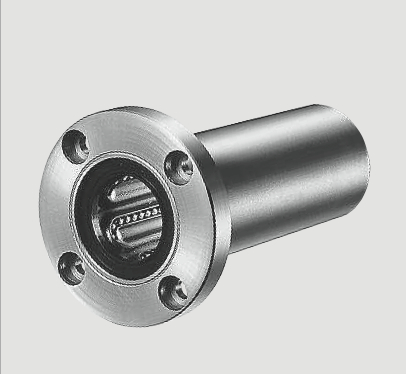

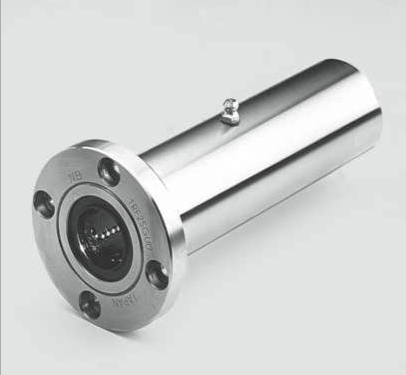

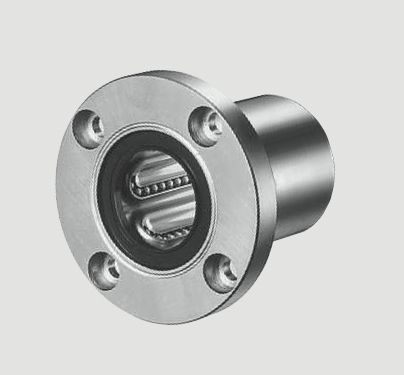

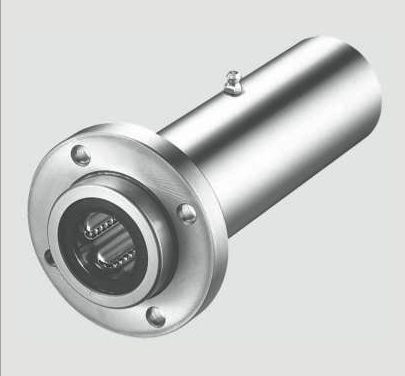

بال بوش فلنج دار گرد

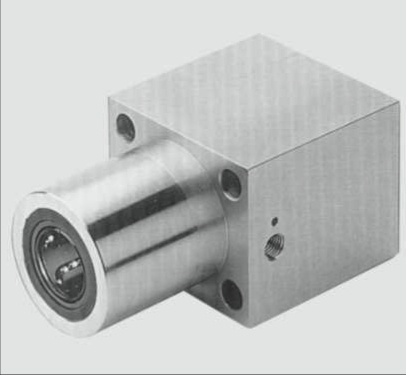

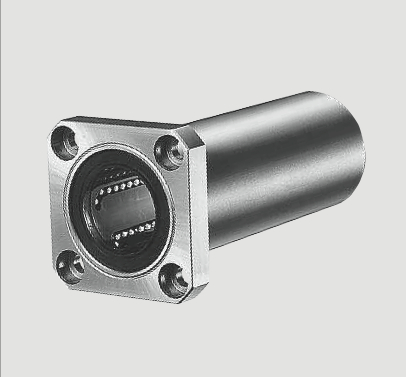

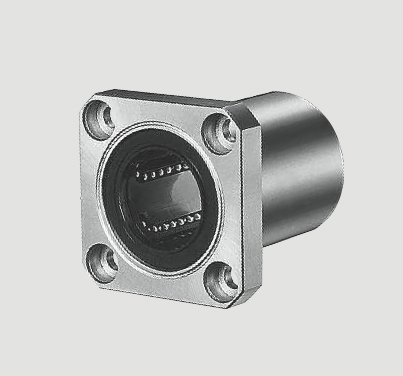

بال بوش فلنج دار مربعی

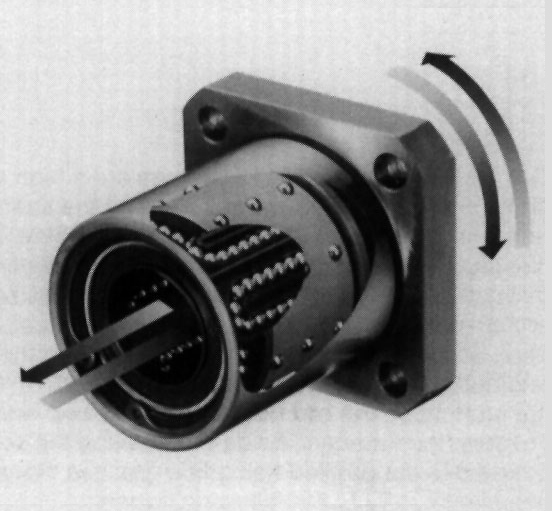

سیلندر چرخشی

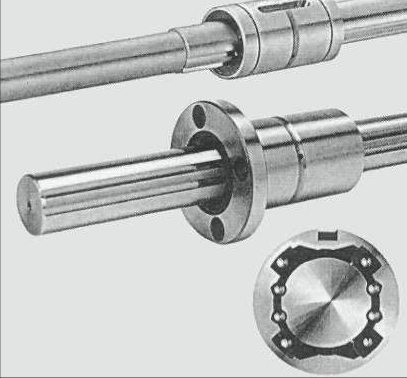

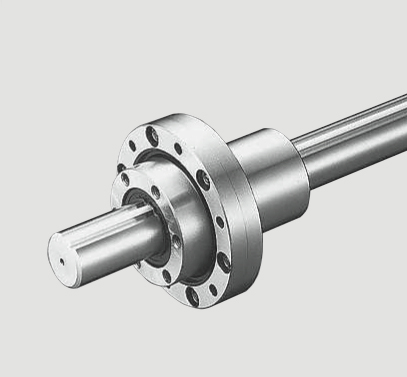

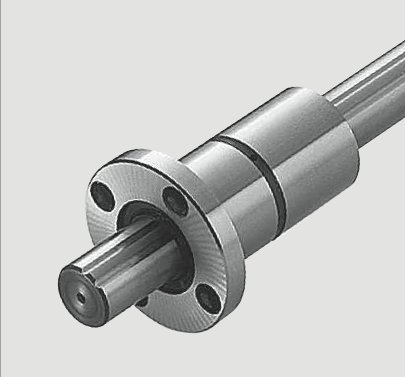

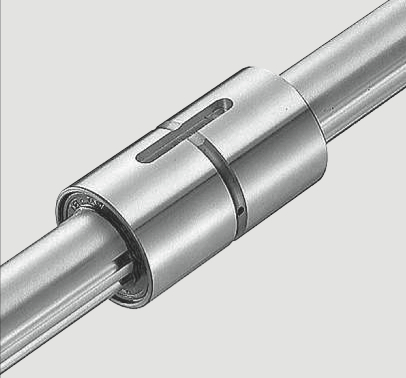

Spline Shafts, Bushes & Modules
کاربرد بلبرینگ بال بوشینگ
بلبرینگ بال بوشینگ که به آن راهنمای شفت نیز می‌گویند، به دلیل ویژگی‌های منحصربه‌فرد مانند اصطکاک پایین، حرکت روان و دقیق، تحمل بار بالا و نصب آسان، در طیف گسترده‌ای از صنایع و کاربردها مورداستفاده قرار می‌گیرد. در زیر به برخی از مهم‌ترین کاربردهای بال بوشینگ اشاره شده است.
- دستگاه‌های CNC و ماشین‌کاری
در دستگاه‌های CNC، بال بوشینگ‌ها برای هدایت حرکت خطی ابزار برش استفاده می‌شوند. دقت و روان بودن حرکت این بلبرینگ‌ها، کیفیت سطح قطعه کار را به طور قابل‌توجهی بهبود می‌بخشد. همچنین، در ماشین‌های تراش، فرز و سوراخ‌کاری، از بال بوشینگ‌ها برای هدایت حرکت قطعه کار استفاده میشود.
- روباتیک
در ساخت روبات‌ها، بال بوشینگ‌ها برای ایجاد حرکات دقیق و کنترل‌شده مفصل‌ها و بازوها استفاده می‌شوند. این بلبرینگ‌ها به روبات‌ها اجازه می‌دهند تا حرکات پیچیده و ظریفی را انجام دهند.
- تجهیزات پزشکی
در تجهیزات پزشکی مانند دستگاه‌های تصویربرداری، تخت‌های بیمارستانی و تجهیزات جراحی، از بال بوشینگ‌ها برای ایجاد حرکت روان و دقیق قطعات استفاده میشود. دقت و طول عمر بالای این بلبرینگ‌ها، آن‌ها را برای استفاده در محیط‌های پزشکی مناسب ساخته است.
- صنایع خودروسازی
در صنایع خودروسازی، بال بوشینگ‌ها در سیستم‌های تعلیق، فرمان و مکانیزم‌های باز و بسته شدن پنجره‌ها استفاده می‌شوند. این بلبرینگ‌ها به خودروها سواری نرم‌تر و کنترل‌پذیری بهتری می‌دهند.
- صنایع بسته بندی
در صنایع بسته‌بندی، بال بوشینگ‌ها برای حرکت خطی نوار نقاله‌ها و تجهیزات بسته‌بندی استفاده می‌شوند. این بلبرینگ‌ها به افزایش سرعت و دقت فرایند بسته‌بندی کمک می‌کنند.
- صنایع هوافضا
در صنایع هوافضا، بال بوشینگ‌ها در سیستم‌های کنترل پرواز، تجهیزات هیدرولیک و پنوماتیک استفاده می‌شوند. وزن کم، مقاومت بالا و دقت بالای این بلبرینگ‌ها، آن‌ها را برای استفاده در صنایع هوافضا مناسب ساخته است.
- تجهیزات آزمایشگاهی
در تجهیزات آزمایشگاهی، بال بوشینگ‌ها برای ایجاد حرکت دقیق و کنترل‌شده قطعات استفاده می‌شوند. این بلبرینگ‌ها در دستگاه‌های اندازه‌گیری، میکروسکوپ‌ها و تجهیزات آنالیز استفاده می‌شوند.
- صنایع نساجی
در صنایع نساجی، بال بوشینگ‌ها برای حرکت خطی ماشین‌های بافت و دوخت استفاده می‌شوند. این بلبرینگ‌ها به افزایش سرعت و کیفیت تولید محصولات نساجی کمک می‌کنند.
- تجهیزات ورزشی
در تجهیزات ورزشی مانند دوچرخه‌ها، تردمیل‌ها و دستگاه‌های بدنسازی، از بال بوشینگ‌ها برای ایجاد حرکت روان و کم‌صدا استفاده میشود. این بلبرینگ‌ها به افزایش عمر مفید تجهیزات ورزشی کمک می‌کنند.
برندهای مطرح لینیر بوشینگ
در بازار جهانی، برندهای مختلفی به تولید لینیر بوشینگ می‌پردازند که هر یک ویژگی‌ها و کاربردهای خاصی دارند. در ادامه، برخی از برندهای مطرح در این حوزه معرفی شده است.
- Iko: برند IKO یکی از برندهای شناخته شده و پیشرو در زمینه تولید انواع بلبرینگ و یاتاقان است. این شرکت ژاپنی با سابقه طولانی در تولید محصولات، توانسته جایگاه ویژه‌ای در صنایع مختلف از جمله خودروسازی، ماشین‌آلات صنعتی، روباتیک و تجهیزات پزشکی پیدا کند. محصولات IKO به دلیل دقت بالا، طول عمر زیاد و قابلیت تحمل بارهای سنگین، در بسیاری از کاربردهای صنعتی مورداستفاده قرار می‌گیرند.
- Ina: برند INA یکی از نام‌های آشنا و معتبر در دنیای بلبرینگ و رولبرینگ است. این برند آلمانی که زیرمجموعه گروه شفلر است، با تولید طیف گسترده‌ای از محصولات، جایگاه ویژه‌ای در صنایع مختلف از جمله خودروسازی، صنایع سنگین و ماشین‌آلات صنعتی پیدا کرده است. بلبرینگ‌های INA به دلیل دوام بالا، دقت در عملکرد و طول عمر طولانی، انتخاب بسیاری از مهندسان و تولیدکنندگان است.
- Hiwin: برند Hiwin یک برند تایوانی است که به عنوان یکی از پیشگامان در حوزه اتوماسیون صنعتی شناخته شده است. این شرکت با تمرکز بر تولید قطعات با دقت بالا و عملکرد عالی، به یک نام معتبر در صنایع مختلف تبدیل شده است. محصولات Hiwin شامل طیف گسترده‌ای از قطعات حرکتی خطی مانند ریل و واگن، بال اسکرو، راهنماهای خطی و بلبرینگ است. این محصولات به دلیل کیفیت بالا، دوام و دقت در حرکت، در صنایع مختلفی مورداستفاده قرار می‌گیرند.
- Ntn: برند NTN یکی از بزرگترین و معتبرترین تولیدکنندگان بلبرینگ در جهان است که با سابقه‌ای طولانی در تولید محصولات با فناوری‌های پیشرفته، به یکی از انتخاب‌های اصلی صنایع مختلف تبدیل شده است. بلبرینگ‌های NTN به دلیل دقت بالا، طول عمر زیاد و مقاومت در برابر شرایط سخت کاری، در صنایع حساس مورداستفاده قرار می‌گیرند.
- Snl: برند SNL یک برند شناخته‌شده در حوزه تولید و عرضه انواع یاتاقان و قطعات انتقال قدرت است. این برند با ارائه طیف گسترده‌ای از بال بوشینگ در ابعاد و جنس‌های مختلف، پاسخگوی نیازهای صنایع گوناگون از جمله صنایع خودروسازی، ماشین‌آلات صنعتی و تجهیزات پزشکی است. بال بوشینگ‌های SNL معمولاً به دلیل کیفیت بالا، دقت در ساخت و عملکرد روان موردتوجه مهندسان و تکنسین‌ها قرار می‌گیرند.
- Samick: برند Samick یکی از برندهای پیشرو در تولید بال بوشینگ است. این شرکت با بهره‌گیری از تکنولوژی‌های روز دنیا، محصولاتی با دقت بالا و عملکرد قابل‌اطمینان تولید می‌کند. بال بوشینگ‌های سامیک به‌دلیل تماس نقطه‌ای بین ساچمه‌ها و شفت، اصطکاک بسیار کمی ایجاد کرده و حرکتی روان و دقیق را تضمین می‌کنند.
قیمت و خرید بال بوشینگ
قیمت بال بوشینگ به عنوان یک قطعه صنعتی، تحت‌تأثیر عوامل متعددی قرار دارد که هر کدام به نوبه خود بر هزینه نهایی محصول اثرگذار هستند؛ برخی از مهم‌ترین این عوامل شامل موارد زیر است:
- ابعاد و اندازه: هرچه ابعاد بال بوشینگ بزرگ‌تر باشد، به مواد اولیه بیشتری نیاز دارد و در نتیجه قیمت آن نیز بالاتر خواهد بود.
- دقت ساخت: بال بوشینگ‌هایی که با دقت بسیار بالا و تلرانس‌های کم تولید می‌شوند، از نظر فنی پیچیده‌تر بوده و به همین دلیل قیمت بالاتری دارند.
- نوع مواداولیه: جنس مواد به کار رفته در ساخت بال بوشینگ، تأثیر مستقیمی بر قیمت آن دارد. موادی مانند فولاد ضدزنگ یا آلیاژهای خاص، به‌دلیل خواص مکانیکی بهتر و مقاومت در برابر خوردگی، قیمت بالاتری نسبت به مواد رایج‌تر دارند.
- پوشش سطحی: برخی از بال بوشینگ‌ها دارای پوشش‌های سطحی خاصی مانند کروم یا نیکل هستند که از آن‌ها در برابر سایش و خوردگی محافظت می‌کند. این پوشش‌ها هزینه تولید را افزایش می‌دهند.
- تولیدکننده: برند تولیدکننده، کیفیت محصول، شهرت و همچنین هزینه‌های تولید و بازاریابی، همگی بر قیمت بال بوشینگ تأثیرگذار هستند.
- سایر عوامل: عوامل دیگری مثل نوسانات قیمت مواداولیه، هزینه‌های حمل‌ونقل و عوارض گمرکی به صورت غیرمستقیم بر قیمت بال بوشینگ تاثیر میگذارد.
در خلیج بلبرینگ، تنوع بالایی از انواع لینیر بوشینگ در برندهای معتبر موجود است. تیم متخصص ما آماده است تا با ارائه مشاوره رایگان، شما را در انتخاب بهترین بال بوشینگ برای پروژه‌تان یاری کند. برای استعلام قیمت و کسب اطلاعات بیشتر، کافی است با کارشناسان مجموعه تماس بگیرید.
