رولبرینگ بشکه ای کف گرد

رولبرینگ بشکه‌ای کف گرد(Spherical Roller Thrust Bearings) یک نوع رولبرینگ حیاتی در علم مهندسی و صنعت می باشد که برای تحمل بارهای شعاعی و محوری با زاویه دار شیار غلتک به کار می رود. این رولبرینگ ها با شیارغلتک زاویه دار، امکان تحمل بارهای سنگین را به خوبی دارا هستند و می‌توانند در شرایط مختلف صنعتی به خوبی عمل کنند.

یکی از ویژگی‌های مهم این نوع رولبرینگ صنعتی، قابلیت خودتنظیمی آن است که به عدم حساسیت نسبت به ناهمراستایی شافت منجر می‌شود. این ویژگی مهم به رولبرینگ بشکه‌ای کف گرد امکان کارکرد در شرایط متغیر را می‌دهد و از آن در برابر انحرافات و عدم همواری‌های شافت بهره مند می‌سازد.

این نوع رولبرینگ تفکیک‌پذیر بوده و از واشر شافت، قفسه، و غلتک‌ها تشکیل شده است. غلتک‌های بشکه‌ای با حالت نامتقارن و تعداد زیاد، همراه با طراحی خاص شیار غلتک، باعث ایجاد یک رولبرینگ با قدرت بالا در مقابل بارهای محوری می‌شوند. همچنین، این رولبرینگ با سرعت دورانی نسبتاً بالا همخوانی دارد که آن را برای مواردی که نیاز به سرعت چرخش زیاد دارند، مناسب می‌سازد.

رولبرینگ بشکه‌ای کف گرد چیست؟

رولبرینگ بشکه‌ای کف گرد، نوعی از رولبرینگ بشکه‌ای است که برای کاربردهای مختلف در شفت یا محورهای عمودی طراحی شده است. با شیارهای زاویه دار بر روی کنس بلبرینگ، این نوع رولبرینگ توانایی تحمل بارهای شعاعی و محوری را بهبود می‌بخشد. یکی از ویژگی‌های برجسته این رولبرینگ، قابلیت خودتنظیمی آن است. این خاصیت باعث می‌شود رولبرینگ بشکه‌ای کف گرد حساسیت کمتری نسبت به ناهمراستایی شفت یا محور داشته باشد. به عبارت دیگر، در مواجهه با نوسانات و ناهمراستایی‌های ممکن، این رولبرینگ با پرواز بسیار کمتری مواجه می‌شود.

این نوع رولبرینگ توانایی کارکرد در دماهای بسیار بالا تا +۲۰۰ºC را دارد، که این امکان را به کاربران می‌دهد تا در شرایط محیطی خاص، از آن استفاده کنند. با تفکیک آسان و جداسازی اجزا، رولبرینگ بشکه‌ای کف گرد از دیگر انواع بلبرینگ‌های کف گرد متمایز می‌شود. اجزا اصلی این رولبرینگ شامل واشر شفت (کنس بلبرینگ)، قفسه، و ساچمه‌ها (غلتک‌ها) هستند. طراحی غلتک‌های بشکه‌ای شکل نامتقارن و تعداد زیاد آن‌ها، به همراه طراحی خاص شیارها بر روی کنس بلبرینگ، این رولبرینگ را قادر به تحمل بارهای سنگین محوری و سرعت‌های نسبتاً بالا می‌سازد.

در این رولبرینگ، قفسه معمولاً از جنس فولاد یا برنج ماشینکاری شده ساخته می‌شود و برخی از مدل‌ها دارای قفسه پنجره‌ای از جنس فولاد پرسکاری شده هستند. تمامی قفسه‌های این رولبرینگ توسط یک بوش در کنس بلبرینگ تنظیم می‌شوند، که این امر به بهبود کارایی و پایداری آن کمک می‌کند.

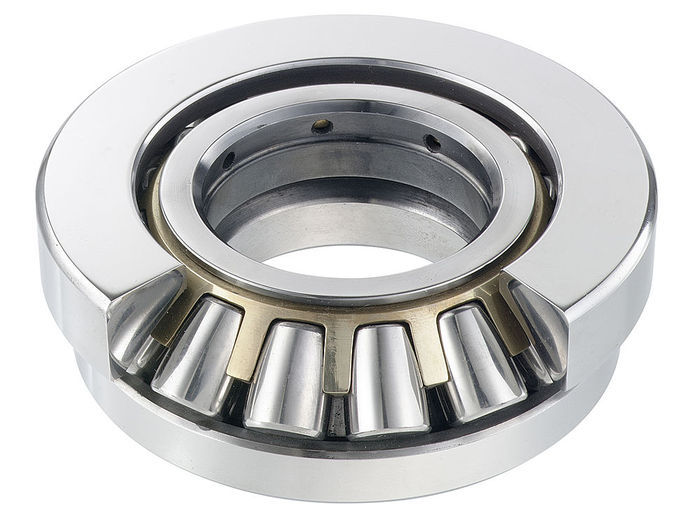

تصویر رولبرینگ بشکه ای کف گرد

مشخصات فنی رولبرینگ بشکه‌ای

رولبرینگ بشکه‌ای یک نوع بلبرینگ با مشخصات فنی ویژه است که برای تطبیق با موانع مونتاژی ناشی از زاویه‌ای شفت یا خیز شفت طراحی شده است. این بلبرینگ با طراحی منحصر به فرد رینگ‌های داخلی و خارجی، اجازه می‌دهد تا محور تقارن رینگ داخلی به راحتی با محور تقارن رینگ خارجی در زاویه دلخواه قرار گیرد.

غلتک‌های رولبرینگ بشکه‌ای این نوع بلبرینگ به شکل خاصی طراحی شده‌اند و پروفیل سطح آنها کاملاً با فرم سطح تماس در رینگ‌های داخلی و خارجی هماهنگ است. این غلتک‌ها با لبه‌های برجسته رینگ داخلی و قفسه‌های نگه دارنده به صورت محکم در موقعیت خود قرار می‌گیرند.

قفسه‌ها اغلب از دو جنس برنج یا پُلی‌آمید تقویت شده با الیاف شیشه ساخته می‌شوند، این امر باعث افزایش استحکام و توانایی تحمل بارهای سنگین و ضربه‌های شدید می‌شود. رولبرینگ بشکه‌ای به عنوان یکی از قدرتمندترین رولبرینگ‌های صنعت شناخته شده است و توانایی برخورد با بارهای سنگین شعاعی را داراست، اما تحمل بارهای محوری در این نوع بلبرینگ نسبت به دیگر بلبرینگ‌ها پایین‌تر است.

رولبرینگ بشکه‌ای به دلیل قدرت تحمل بار بی‌نظیر خود برای ماشین‌آلات معدنی، غلتک های پشت بند و کاربردهای سنگین مانند این استفاده می‌شود. با این حال، محدودیت سرعت کارکرد آن نکته‌ای است که در سرعت‌های بالا، کارایی آن را ممکن است کاهش دهد.

تحمل بار در رولبرینگ بشکه‌ای

رولبرینگ بشکه‌ای کف گرد، یکی از قدرتمندترین و توانمندترین رولبرینگ های موجود در بازار است و توانایی تحمل بار محوری زیادی را داراست. این ویژگی آن را به یک گزینه ایده‌آل برای استفاده در شفت‌هایی که هم محور نیستند، تبدیل کرده است. رولبرینگ بشکه‌ای کف گرد، به دلیل طراحی خاص غلتک ها و قفسه ها، توانایی تحمل بارهای محوری با وزن سنگین را دارد. این بلبرینگ با لبه های برجسته رینگ داخلی و قفسه های نگه دارنده، از امکان محورزنی موثر جلوگیری می‌کند و به صورت مطمئن در موقعیت خود ثابت می‌ماند.

توجه به نکته‌ای مهم قبل از شروع به استفاده از رولبرینگ بشکه‌ای کف گرد، انجام عملیات روغن‌کاری است. این مرحله اساسی است تا بلبرینگ بهینه کار کرده و عمر مفید آن افزایش یابد. روغن‌کاری به عنوان یک گام پیشگیرانه می‌تواند از فراموشی‌ها جلوگیری کند و کارکرد رولبرینگ را بهبود بخشد. در نتیجه، اگر به دنبال یک رولبرینگ با توانایی تحمل بارهای محوری بالا هستید، رولبرینگ بشکه‌ای کف گرد یک گزینه مناسب و اثبات شده است که در مواقعی که نیاز به تحمل بارهای سنگین و محوری دارید، به شما کمک می‌کند.

اجزای تشکیل دهنده رولبرینگهای کف گرد

رولبرینگ‌های کف گرد از اجزای مختلفی تشکیل شده‌اند که هرکدام نقش خاصی در عملکرد و کارایی این نوع بلبرینگ دارند. اجزاء تشکیل دهنده بلبرینگ عبارتند از:

اجزای تشکیل دهنده رولبرینگ‌های کف گرد
غلتک‌ها یا ساچمه‌ها (Rollers)این اجزا به شکل بلند و استوانه‌ای طراحی شده‌اند. نقش غلتک‌ها در تماس مستقیم با شفت دارای اهمیت بسیاری است و تحمل بارهای محوری بلبرینگ را بر عهده دارند.
رینگ داخلی (Inner Ring)قسمتی از ساختار بلبرینگ که مستقیماً با شفت در تماس است. شکل و طراحی آن برای تحمل بارهای محوری بهینه شده است.
رینگ خارجی (Outer Ring)قسمتی که در تماس با محیط خارجی و غیر از بلبرینگ قرار دارد. نقش آن در حفظ وضعیت رولبرینگ و انتقال بار به محیط خارجی می‌باشد.
قفسه (Cage)قسمتی که غلتک‌ها را در موقعیت مشخصی نگه می‌دارد و فاصله‌ای مناسب بین آنها را حفظ می‌کند. این اجزا از مواد متنوعی مانند فلز یا پلیمر ساخته می‌شوند.
واشرها (Washers)واشرها یا رینگ‌های نگه‌دارنده در بعضی از مدل‌ها وظیفه نگه‌دارندن غلتک‌ها در موقعیت مناسب را دارند. این واشرها از مواد متنوعی مانند فلز یا پلیمر ساخته می‌شوند.
بوش یا غلاف (Bushing or Sleeve)در بعضی از مدل‌ها، بوش یا غلاف واسطه میان رولبرینگ و شفت قرار می‌گیرد و نقل قوای گرهی بین این دو را ممکن می‌سازد. این اجزا به هماهنگی با یکدیگر، رولبرینگ های کف گرد را قادر به تحمل بارهای سنگین، حرکات محوری، و شرایط مختلف کاری می‌سازند.

انواع رولبرینگ کف گرد

تک ردیفه و دو ردیفه: ظرفیت بار و دقت متفاوت

    • تک ردیفه: این نوع رولبرینگ برای کاربردهایی با بارهای محوری مناسب است. دارای ظرفیت بار معینی بوده و به عنوان یکی از انواع معمولی رولبرینگ‌ها مورد استفاده قرار می‌گیرد.
    • دو ردیفه: با دو سطر از غلتک‌ها، این نوع رولبرینگ بیشترین ظرفیت بار را ارائه می‌دهد. مناسب برای بارهای سنگین و کاربردهایی که نیاز به تحمل بارهای محوری و شعاعی همزمان دارند. دقت و استحکام بالاتری نسبت به تک ردیفه دارد.

با فلنج و بدون فلنج: سهولت نصب و کاربردهای متنوع

    • با فلنج: رولبرینگ‌های کف گرد با فلنج دارای یک حلقه فلنج (پره) در یک یا هر دو طرف آن هستند. این فلنج‌ها به نصب آسان‌تر و ایجاد پایداری بیشتر در محل نصب کمک می‌کنند. مناسب برای سیستم‌هایی که با نیاز به استحکام و پایداری بالا طراحی شده‌اند.
    • بدون فلنج: این نوع رولبرینگ بدون فلنج (پره) بوده و به دلیل کمبود فلنج، فضای کمتری را اشغال می‌کند. برای نصب در فضاهای محدود و کاربردهای متنوع مناسب است.

هر یک از این انواع رولبرینگ کف گرد بر اساس خصوصیات خود از جمله ظرفیت بار، دقت، و نحوه نصب، در کاربردهای مختلف صنعتی و ماشین‌آلات مورد استفاده قرار می‌گیرند. انتخاب مناسب بر اساس نیازهای خاص هر کاربرد، به بهینه‌سازی عملکرد و افزایش عمر مفید سیستم کمک می‌کند.

مزایایی رولبرینگ بشکه‌ای کف گرد

برخی از مزایای رولبرینگ بشکه‌ای کف گرد به شرح زیر است:

  1. تحمل بارهای سنگین: طراحی منحصر به فرد و مهره‌های کروی این رولبرینگ، قابلیت تحمل بارهای سنگین در جهت جابجایی را بهبود می‌بخشد.
  2. قابلیت تحمل نیروهای شیاری: این نوع رولبرینگ با قابلیت تحمل نیروهای شیاری در جهت تحریک، از کاربردهای گسترده ای در صنایع مختلف بهره‌مند است.
  3. افزایش عمر مفید: طراحی خاص این رولبرینگ به منظور استفاده در شرایط سخت، باعث افزایش عمر مفید آن می‌شود و از دوام بالایی برخوردار است.
  4. مقاومت در برابر شوک و لرزش: با توجه به ساختار و مهره‌های کروی، این رولبرینگ دارای مقاومت بالا در برابر شوک و لرزش می‌باشد.
  5. قابلیت کار در دماهای بالا: رولبرینگ بشکه‌ای کف گرد قابلیت عملکرد در دماهای بالا را داراست، که این خاصیت آن را برای صنایع نفت و گاز و شرایط صنعتی مناسب می‌سازد.

کاربرد رولبرینگ بشکه‌ای کف گرد

رولبرینگ بشکه‌ای کفگرد یک نوع بلبرینگ با امکانات ویژه است که در صنایع مختلف به کار می‌رود. این بلبرینگ در موارد زیر کاربرد دارد:

  1. صنایع نفت و گاز: مقاومت در برابر شوک و لرزش و قابلیت عملکرد در دماهای بالا، رولبرینگ بشکه‌ای کفگرد را به گزینه ایده‌آلی برای استفاده در صنایع نفت و گاز تبدیل کرده است.
  2. صنایع فولاد: تحمل بارهای سنگین و قابلیت تحمل نیروهای شیاری، این نوع بلبرینگ را در صنایع فولاد بسیار موثر و مناسب می‌سازد.
  3. صنایع معدنی: مقاومت در برابر شوک و لرزش به همراه توانایی تحمل بارهای سنگین، رولبرینگ بشکه‌ای کفگرد را در صنایع معدنی بسیار کارآمد می‌کند.
  4. صنایع حفاری: قابلیت تحمل بارهای سنگین و تحمل نیروهای شیاری، این بلبرینگ را به انتخاب مناسبی برای صنایع حفاری تبدیل کرده است.
  5. صنایع تولید انرژی: مناسب برای استفاده در نیروگاه‌ها و صنایع تولید انرژی به دلیل توانایی تحمل بارهای سنگین و مقاومت در برابر شوک و لرزش.
  6. صنایع خودروسازی و هواپیمایی: کاربردهای متعدد در تولید خودروها، صنعت هواپیما و صنایع دیگر که نیاز به بلبرینگ با عملکرد بالا و تحمل بارهای متنوع دارند.

رولبرینگ بشکه‌ای کفگرد به دلیل ترکیبی از ویژگی‌های رولبرینگ بشکه‌ای و رولبرینگ ساچمه مخروطی، در بسیاری از صنایع به صورت موثر به کار می‌رود.

برندهای معتبر سازنده رولبرینگ‌های کف گرد

نصب و جازدن رولبرینگ بشکه ای کف گرد

در نصب این نوع رولبرینگ اول مجموعه رینگ و قفسه و ساچمه قرار داده میشود و بعد رینگ بیرونی روی آن تنظیم میشود.

کاتالوگ رولبرینگ بشکه ای

قیمت و خرید رولبرینگ کف گرد

خرید رولبرینگ کف گرد یک جنبه مهم در تجهیزات صنعتی و ماشین‌آلات می‌باشد که مستلزم توجه به چندین عامل است. قیمت رولبرینگ‌های کف گرد تحت تأثیر عوامل متعددی قرار دارد از جمله ابعاد، بار تحملی، جنس مصالح، دقت ساخت، و برند تولیدکننده. برخی از این رولبرینگ‌ها برای تحمل بارهای سنگین و در شرایط سخت طراحی شده‌اند و به همین دلیل هزینه بیشتری دارند. در فرآیند خرید، لازم است به ویژگی‌های فنی و نیازهای خاص برنامه کاربردی توجه شود. برخی از مشتریان ممکن است تصمیم به خرید از برندها و تولیدکنندگان معتبر بگیرند تا اطمینان حاصل کنند که محصولی با کیفیت و قابل اعتماد در اختیار دارند. علاوه بر هزینه اولیه، لازم است هزینه‌های نگهداری و عمر مفید رولبرینگ نیز در نظر گرفته شود تا انتخاب بهینه انجام شود و بهره‌وری سیستم تضمین شود. برای خرید رولبرینگ بشکه‌ای کف گرد می‎توانید از طریق وبسایت خلیج بلبرینگ، ثبت سفارش کنید.
