در واقع رولبرینگ استوانه ای کف گرد برای تحمل بار های محوری سنگین مناسب می باشند و بعلاوه در مقابل بارهای شوک و ضربه ای حساس نبوده ، استحکام و سفتی بالا داشته و فضای محوری کمی برای نصب و جازدن نیاز دارند.این بلبرینگ ها به صورت استاندارد ، یک ردیفه ساخته شده و بار محوری را فقط از یک سمت می توانند تحمل کنند.

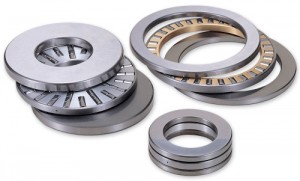

رولبرینگ استوانه ای کف گرد





رولبرینگ استوانه ای کف گرد به صورت

  • یک ردیفه
  • دو ردیفه

تولید شده است.



و همچنین طراحی ساده ای داشته و از موارد زیر تشکیل شده است :



یک واشر شفت

یک واشر محفظه یا نشیمنگاه

قفسه همراه با تعدادی غلتک ( ساچمه )



در جایی که محل قرارگرفتن رولبرینگ مناسب باشد یعنی سخت و پرداخت شده باشد می توان واشرهای محفظه ( نشیمنگاه ) و شفت را حذف نمود و از خود قفسه و غلتک ها ( ساچمه ها ) استفاده کرد. به همین دلیل اغلب کل رولبرینگ استوانه ای کف گرد دارای یک شماره خاص و هر یک از اجزای آن نیز دارای یک شماره مجزا می باشد.



رولبرینگ استوانه ای کف گرد دارای نوع خاصی می باشد که

از غلتک یا ساچمه های بیشتری

تشکیل شده و به تبع آن قدرت تحمل بار بیشتری نسبت به نوع معمولی خود دارد ولی از سرعت دورانی یا چرخشی کمتری برخوردار است.



در کاربرد های دیگری هم مانند

  • زمانی که سرعت پایین
  • و یا وقتی که دقت خیلی زیاد

مورد نیاز نباشد به جای واشرهای محفظه ( نشیمنگاه ) و واشر شفت از واشرهای شیاردار یا واشرهای کفی می توان استفاده نمود.



در بعضی از سری های رولبرینگ استوانه ای کف گرد می توان با بکارگیری

  • یک واشر میانی
  • و دو سری قفسه با غلتک

رولبرینگ استوانه ای کف گرد را به صورت دو طرفه جهت تحمل بار محوری از دو طرف تبدیل کرد.







این بلبرینگها به ناهمراستایی محور حساس می باشند.



قفسه رولبرینگهای استوانه ای کف گرد بیشتر از جنس آلیاژهای سبکی مانند برنج و یا فیبری است که در این حالت بلبرینگ تا دمای ۱۲۰ºc  کارکرد خواهد داشت.
